Testo 868 Termal Kamera – 160×120 (SuperResolution 320×240), 80 mK, −30…+650 °C, WLAN App Bağlantılı, 5 MP Dijital Kamera (0560 8681)

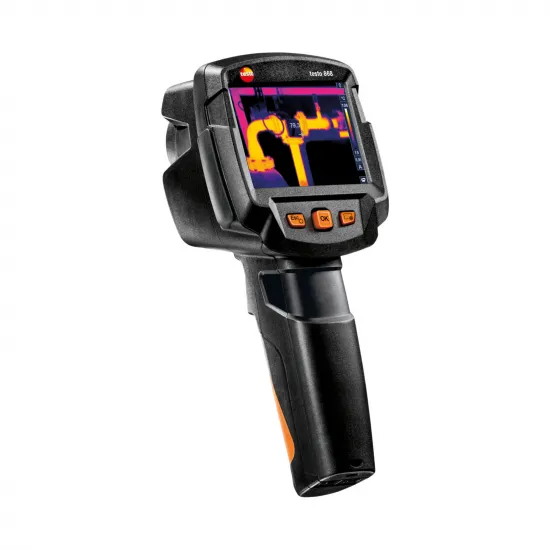

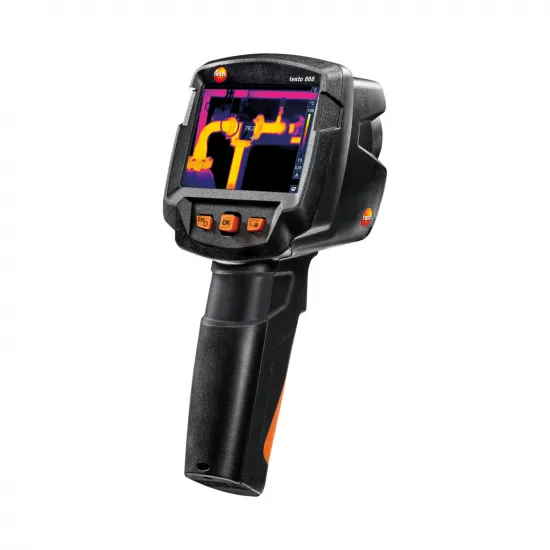

Testo 868 (ürün kodu 0560 8681), yüzey sıcaklık dağılımını temassız olarak görüntüleyen ve ölçen el tipi termal kameradır. 160 × 120 piksel kızılötesi dedektörü, entegre Testo SuperResolution teknolojisiyle 320 × 240 piksel çözünürlüğe çıkar ve 0,08 °C'nin (80 mK) altındaki sıcaklık farklarını görüntüler. −30 … +650 °C ölçüm aralığı, 5 MP dijital kamera ve WLAN üzerinden Testo Termografi App bağlantısı sunar. Isıtma ve soğutma tesisatı, bina yalıtımı, elektrik panoları ve makinelerin bakım kontrolleri için kullanılır.

Tesisat, Bina ve Elektrik Kontrolünde Termal Görüntüleme

Kamera merkez nokta, otomatik sıcak/soğuk nokta ve iki nokta arası sıcaklık farkı (delta T) analizleri yapar. IFOV uyarıcı, ölçüm mesafesine göre doğru ölçülebilecek alanı görüntü üzerinde işaret ederek küçük nesnelerde ölçüm hatasını önler. Testo ε-Assist fonksiyonuyla birlikte gelen ε-işaretleyiciler ölçülen yüzeye yapıştırılır; kamera emisiviteyi ve yansıyan sıcaklığı otomatik belirleyip ayarlar. Testo ÖlçekYardım ise bina termografisinde karşılaştırılabilir görüntüler için termal görüntü ölçeğini otomatik ayarlar.

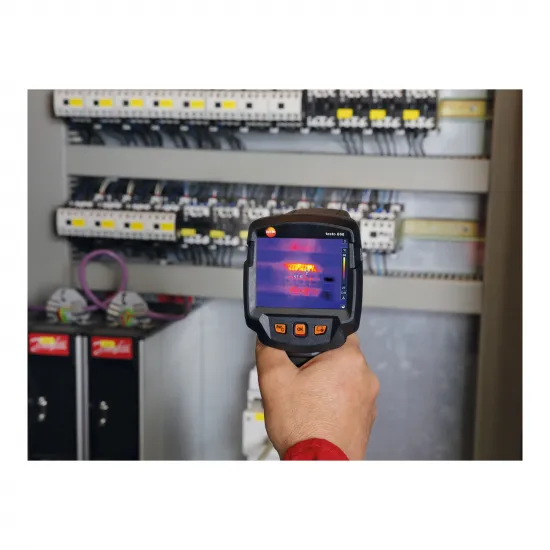

Tesisat uygulamalarında yerden ısıtma devrelerinin güzergâhını belirlemek, radyatörlerde çamurlaşmayı kontrol etmek, gidiş-dönüş sıcaklıklarını görmek ve duvar ya da döşemeyi gereksiz yere kırmadan boru kaçağını bulmak için kullanılır. Elektrik panolarında aşırı ısınan bağlantılar, binalarda yetersiz yalıtım ve ısı köprüleri hızlıca tespit edilir.

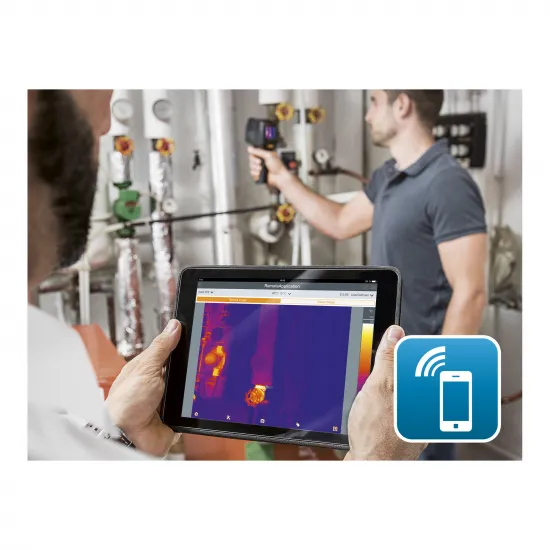

Testo Termografi App (iOS ve Android) ile sahada rapor hazırlanıp gönderilir, akıllı telefon ya da tablet ikinci ekran veya uzaktan kumanda olarak kullanılır. Görüntüler JPEG olarak da kaydedilir; ücretsiz Testo IRSoft PC yazılımıyla ayrıntılı analiz ve raporlama yapılır. Kamera birlikte gelen çantasında taşınır.

Teknik Özellikler (Testo Resmî Bilgileri)

• Marka / Model: Testo 868 termal kamera · ürün kodu 0560 8681
• Kızılötesi Çözünürlük: 160 × 120 piksel · SuperResolution ile 320 × 240 piksel
• Termal Duyarlılık (NETD): < 80 mK (< 0,08 °C)
• Görüş Alanı / Min. Odak Mesafesi: 31° × 23° / < 0,5 m · sabit odak
• Geometrik Çözünürlük (IFOV): 3,4 mrad · SuperResolution ile 2,1 mrad
• Görüntü Yenileme / Spektral Aralık: 9 Hz / 7,5 … 14 µm
• Ölçüm Aralığı: −30 … +100 °C ve 0 … +650 °C (elle veya otomatik geçiş)
• Doğruluk: ±2 °C veya ölçülen değerin ±%2'si (−30 … −20 °C aralığında ±3 °C)
• Emisivite / Yansıyan Sıcaklık: 0,01 … 1 elle ayar · Testo ε-Assist ile otomatik
• Analiz Fonksiyonları: merkez nokta, sıcak/soğuk nokta, delta T, IFOV uyarıcı, Testo ÖlçekYardım

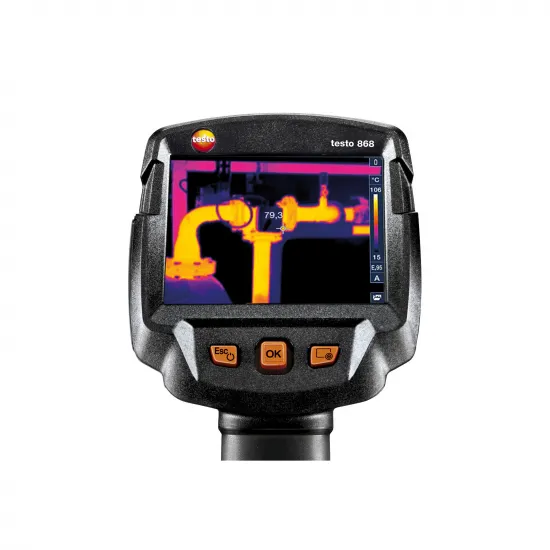

• Ekran: 8,9 cm (3,5 inç) TFT, 320 × 240 piksel · kızılötesi veya gerçek görüntü · 4 renk paleti (gri, soğuk-sıcak, demir, gökkuşağı HC)
• Dijital Kamera: 5 MP, min. odak mesafesi < 0,5 m
• Kayıt: dahili hafıza, 1000'den fazla görüntü · .jpg ve .bmt · .bmp, .jpg, .png, .csv, .xls olarak dışa aktarma
• Bağlantı: WLAN (Testo Termografi App) · USB 2.0 micro B · USB üzerinden video aktarımı
• Enerji: Li-ion şarj edilebilir batarya 3500 mAh · +20 °C'de yaklaşık 4 saat çalışma · cihazda yaklaşık 3 saatte şarj · şebekeyle çalışma
• Çalışma / Saklama Sıcaklığı: −15 … +50 °C / −30 … +60 °C · %20 … 80 bağıl nem (yoğuşmasız)
• Koruma Sınıfı: IP54 (IEC 60529) · titreşim 2g · maks. çalışma yüksekliği 2000 m

Teslimat Kapsamı

• Testo 868 termal kamera (WLAN radyo modülü ile)
• USB kablo ve şarj adaptörü
• Li-ion şarj edilebilir batarya
• Profesyonel analiz yazılımı (ücretsiz indirme)
• 3 × Testo ε-işaretleyici
• Devreye alma talimatları, kısa kılavuz ve test protokolü
• Taşıma çantası

Usta Tavsiyeleri

• Emisiviteyi işaretleyiciyle ayarlayın: boru, radyatör ve pano gibi yüzeylerde ε-işaretleyiciyi yapıştırıp ε-Assist'i kullanın; yanlış emisivite ölçülen sıcaklığı saptırır.
• Parlak yüzeylerde yansımaya dikkat edin: parlak metal ve cam yüzeyler çevredeki ısı kaynaklarını yansıtır; ölçüm noktasına emisivite bandı veya işaretleyici uygulayın.
• IFOV uyarısına uyun: küçük bağlantı ve klemenslerde görüntüdeki ölçüm alanı hedeften büyükse kameraya yaklaşın.
• Karşılaştırmalı görüntü alın: aynı devrede sağlam ve arızalı noktayı aynı ölçek ve palette kaydedin; raporda fark daha net görülür.
• Dış mekânda sürekli bırakmayın: kamera IP54 korumalıdır ancak kalıcı dış mekân kullanımı için uygun değildir.

Teknik doküman: Testo 865 / 868 / 871 / 872 termal kamera kataloğu (PDF, Türkçe)
