Testo 558s Akıllı Vakum Seti – Dokunmatik 4 Yollu Dijital Manifold + 2× 115i Kıskaçlı Termometre + 552i Vakum Probu (0564 5582)

testo 558s Akıllı Vakum Seti, soğutma ve klima sistemleriyle ısı pompalarında devreye alma, vakum ve arıza tespiti işlerini tek cihaz üzerinden yürütmek için hazırlanmış bir settir. Merkezinde dokunmatik ekranlı 4 yollu dijital manifold bulunur; ölçüm problarıyla bağlantısı kablosuz (Bluetooth) kurulur, manifoldla prob arasında kablo çekilmez.

Set, günlük servis işinin üç ölçümünü birden karşılar: basınç manifoldun kendisinden, hat sıcaklıkları iki adet kıskaçlı termometreden, vakum seviyesi ise ayrı bir vakum probundan okunur. Kızgınlık (superheat) ve aşırı soğutma (subcooling) değerleri cihaz tarafından otomatik hesaplanır.

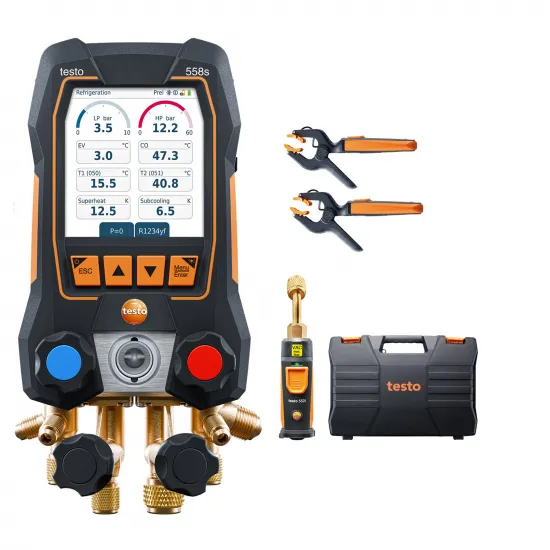

Sette Ne Var?

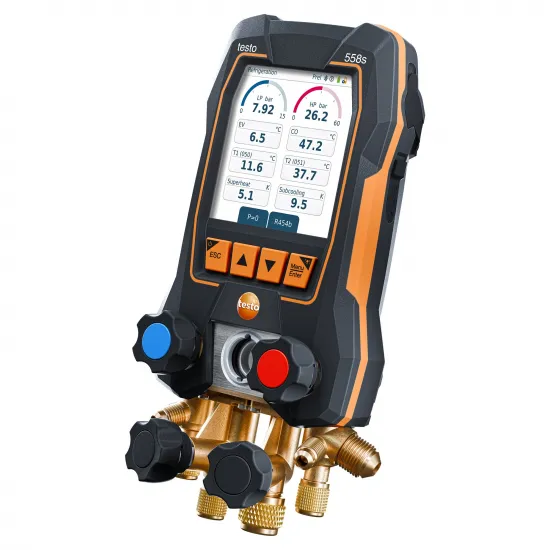

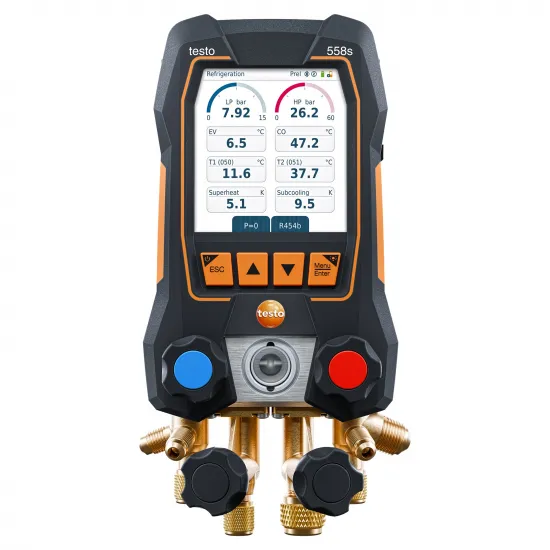

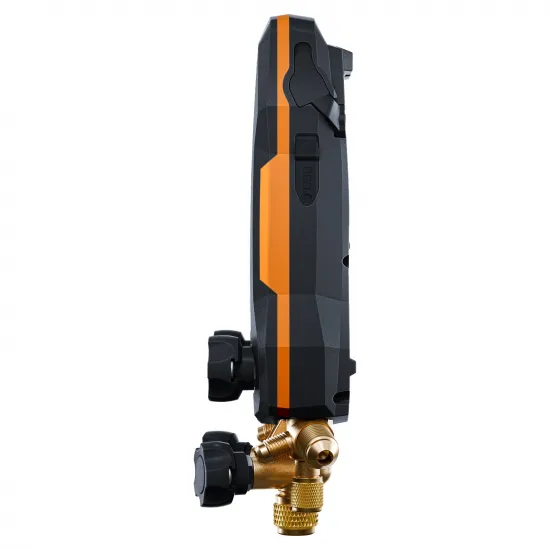

• 1 × testo 558s — 4 yollu valf bloklu dijital manifold, kapasitif dokunmatik renkli ekran

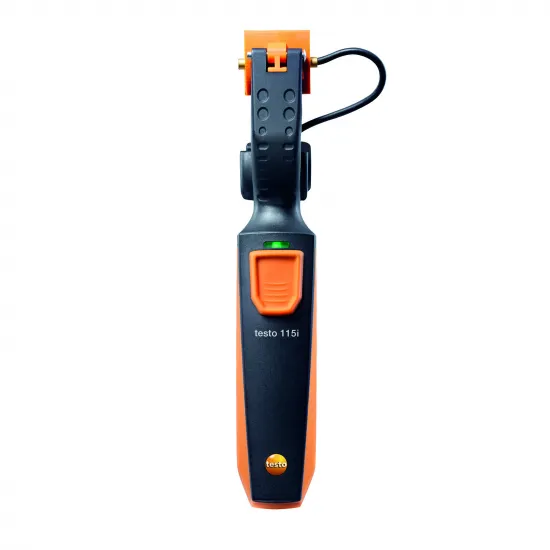

• 2 × testo 115i — kablosuz kıskaçlı termometre (biri emiş, biri likit hattına)

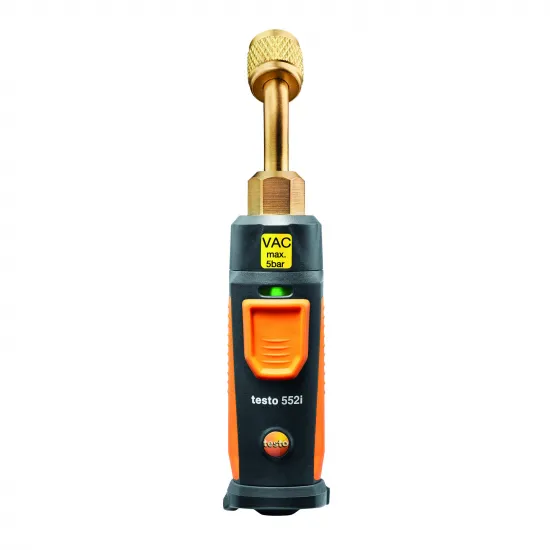

• 1 × testo 552i — kablosuz vakum probu, kalibrasyon protokolü ile
• Taşıma çantası
• USB-C şarj kablosu ve yedek 3 × AA alkalin pil
• Kalibrasyon protokolü ve kullanım kılavuzu
• testo Smart App — ücretsiz, iOS ve Android

Sette Olmayanlar

Yanlış beklentiyi önlemek için açıkça belirtiyoruz — aşağıdakiler bu sete dâhil değildir:

• Dolum ve vakum hortumları. Hortumlu varyant ayrı bir sipariş numarasıyla satılır.
• Vakum pompası.
• Dijital gaz terazisi (testo 560i) ve Smart Valve — otomatik dolum işlevi için gereklidir.
• Pens ampermetre (testo 770-3) ve mıknatıslı askı kayışı.

Vakumu Neden Ölçmek Gerekir?

Vakum pompasının çalışma süresine bakarak "yeterince çekti" demek, sahada en pahalı alışkanlıklardan biridir. Sistemde kalan nem, çalışma sırasında soğutucu akışkan ve yağla tepkimeye girerek asit oluşturur; kılcal boru ve genleşme valfinde buzlanma, kompresör sargısında zamanla arıza yapar.

Manifoldun basınç göstergesi bu işi göremez — mikron mertebesi ayrı bir ölçüdür. Üreticinin kendi kullanım kılavuzu bunu açıkça yazar: vakum ölçümü için 552i probunun kullanılması önerilir; prob olmadan manifoldla ölçüm mümkün olsa da yetersiz doğruluk nedeniyle tavsiye edilmez. Bu setin tek başına satılan manifolddan farkı tam olarak budur.

Ekranda Dört Değer Birden

Vakum modunda 558s aynı anda şunları gösterir: anlık vakum değeri, ortam sıcaklığı, o vakumda suyun buharlaşma sıcaklığı ve ikisi arasındaki fark. Fark yeterince açılmadıysa sistemdeki su o vakumda kaynamıyor demektir; teknisyen "biraz daha çekeyim" kararını tahminle değil ekrandan verir.

Cihazda vakum hedefi ve maksimum düşüş hedefi ayarlanabilir; üretici varsayılanları 500 mikron ve 1.000 mikrondur.

Nem mi, Kaçak mı?

Hedefe inildikten sonra pompa vanayla izole edilir ve vakumun davranışı izlenir:

• Değer sabit kalıyorsa sistem kuru ve sızdırmaz — vakum tamamdır.
• Değer yükselip belirli bir seviyede duruyorsa içeride nem vardır; su buharlaşıp denge basıncına oturmuştur. Vakuma devam edilir.
• Değer durmadan tırmanıyorsa dışarıdan hava giriyordur, yani kaçak vardır; vakum çekmekle sonuç alınmaz, önce kaçak bulunur.

Kaçak için cihazda ayrıca sıcaklık kompanzasyonlu basınç sızdırmazlık testi vardır: basınç ile ortam sıcaklığı birlikte ölçülür, sıcaklıktan kaynaklanan basınç oynaması ayıklanır ve gerçek düşüş gösterilir.

Cihaz Üzerinden Yapılan İşler

• Aşırı kızdırma / aşırı soğutma — iki 115i probu emiş ve likit hattına takılır, değerler anlık hesaplanır.
• Vakum çekme (evakuasyon) — 552i ile mikron takibi.
• Basınç sızdırmazlık testi — sıcaklık kompanzasyonlu.
• Hedef aşırı kızdırma ve Delta T.
• Kompresör testi — basma hattı sıcaklığı üzerinden.
• Soğutucu akışkan dolumu — otomatik/hedef ağırlıkla dolum için ayrıca testo 560i dijital terazi ve Smart Valve gerekir.

Cihazda 90'ın üzerinde soğutucu akışkan tanımlıdır (R32, R290, R410A, R404A, R134a, R454B, R513A, R600a, R744, R1234yf ve diğerleri); sık kullanılanlar favorilere alınır. A2L ve A3 sınıfı yanıcı akışkanlarla uyumludur. Akışkan listesi ve yazılım uygulama üzerinden (OTA) güncellenir.

🚨 Amonyak (R717) ve amonyak içeren akışkanlar bu cihazla ölçülemez. Endüstriyel amonyaklı tesislerde kullanılamaz.

Ekran, Besleme ve Kayıt

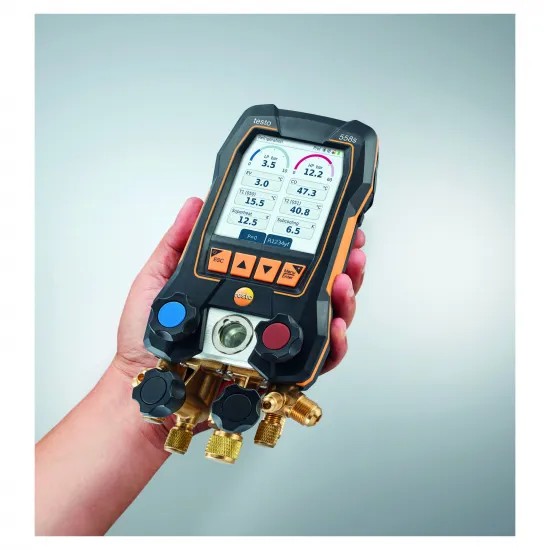

• Kapasitif dokunmatik renkli ekran; eldivenle çalışırken tuş takımı da kullanılabilir. Üçüncü yol olarak testo Smart App'ten de tam kullanım mümkündür.
• Ekranda 30 dakikalık trend grafiği gösterilir; anomaliyi anlık değere bakmadan yakalamayı sağlar.

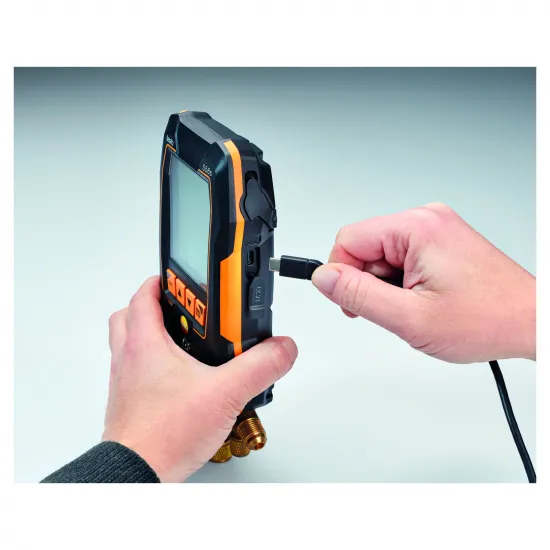

• Hibrit besleme: dahili 3.400 mAh 18650 Li-Ion (USB-C ile şarj, %80 dolum 1,5 saatte) ya da 3 × AA alkalin. Aydınlatma ve Bluetooth açıkken ömür 70 saatin üzerinde, yalnız ekran açıkken 190 saate kadar.
• 🪤 −16 °C altında dahili batarya devreden çıkar; kış şartlarında dış mekânda çalışacaksanız AA pillerin takılı olması gerekir.
• Uzun süreli veri kaydı (1–72 saat) desteklenir; bu işlev uygulama içinden ayrıca satın alınarak etkinleştirilir, sete dâhil değildir.
• Aynı anda 4 adet kablosuz prob bağlanabilir.
• IP54 koruma sınıfı.

testo 558s — Teknik Özellikler

testo 552i — Kablosuz Vakum Probu

testo 115i — Kablosuz Kıskaçlı Termometre (2 adet)

550s, 557s ve 558s Arasındaki Fark

Üç modelde de amonyak ölçülemez ve vakum, 552i probu ile yapılır.

Uygulama Gereksinimi

testo Smart App için iOS 13.0 ya da Android 8.0 ve üzeri, Bluetooth destekli bir telefon/tablet gerekir. Uygulama ücretsizdir. Manifold uygulama olmadan da tek başına çalışır; uygulama raporlama, arşivleme ve genişletilmiş görüntüleme için kullanılır. Ölçümler PDF ve CSV olarak dışa aktarılır, rapora fotoğraf ve not eklenip sahada e-posta ile gönderilebilir.
