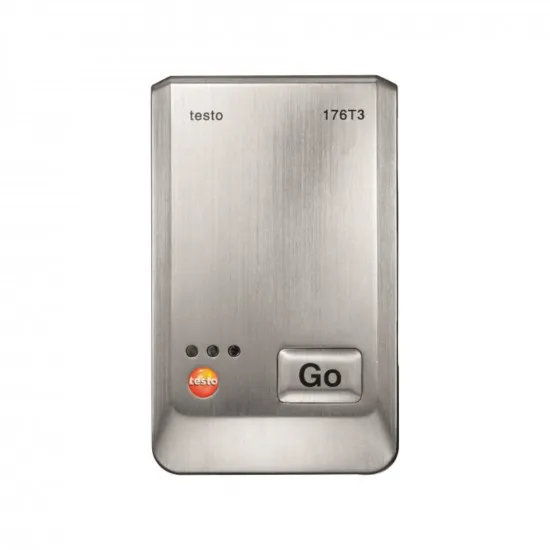

Testo 176 T3 4 Kanallı Termokupl Sıcaklık Kayıt Cihazı (Data Logger) – K/T/J Tipi, −200…+1000 °C, Metal Gövde, IP65, Prob ve USB Kablo Hariç (0572 1763)

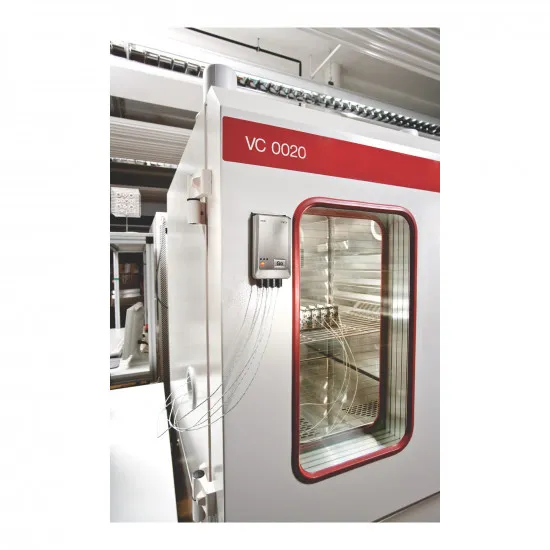

Testo 176 T3 (ürün kodu 0572 1763), 4 harici termokupl girişine bağlanan K, T ve J tipi problarla dört farklı noktada aynı anda sıcaklık ölçüp kaydeden, metal gövdeli çok kanallı sıcaklık kayıt cihazıdır (data logger). Bağlanan prob tipine göre K tipinde −200 … +1000 °C, T tipinde −200 … +400 °C, J tipinde −100 … +750 °C aralığında 0,1 °C çözünürlükle ölçer, 2 milyon değere kadar kayıt tutar. IP65 korumalı sağlam gövdesiyle endüstriyel süreçlerde öngörülen sıcaklık değerlerine uyulup uyulmadığını izlemek için kullanılır.

Önemli: Cihaz ölçüm için termokupl proba ihtiyaç duyar; termokupl problar ve logger'ın programlanması için gereken mini USB bağlantı kablosu teslimat kapsamında değildir. Uygulamaya uygun K, T veya J tipi problar ile ilk alımda kablo yoksa mini USB kablo ayrıca temin edilmelidir.

Dört Noktada Eş Zamanlı Termokupl Sıcaklık Kaydı

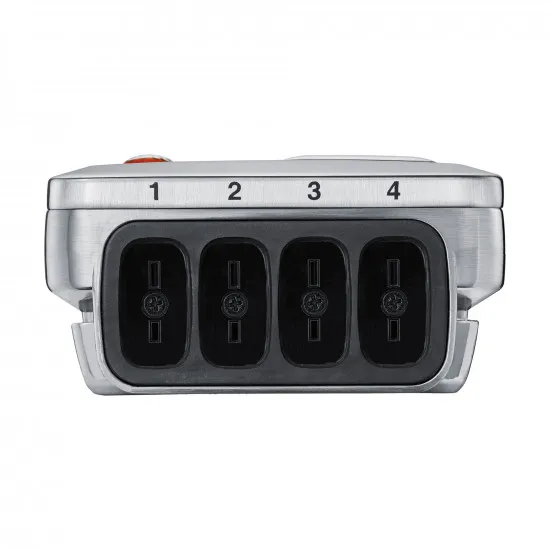

Aktif kanallar ve her girişe bağlanacak prob tipi ücretsiz Testo ComSoft Basic yazılımıyla tanımlanır; problar gövdenin alt tarafında 1'den 4'e numaralandırılmış girişlere takılır. Ölçüm aralığı 1 saniye ile 24 saat arasında serbestçe seçilir; 15 dakikalık ölçüm aralığında tek lityum AA pille yaklaşık 8 yıl çalışır, beklenen pil ömrü yazılımda ölçüm aralığı ve bağlı sensör sayısına göre hesaplanır. Pil bittiğinde veya değiştirilirken kayıtlı veriler korunur.

Cihazda ekran bulunmaz; çalışma durumu renkli LED'lerle izlenir: kırmızı LED kalan pil süresi 30 ve 10 günün altına düştüğünde ve pil bittiğinde yanıp söner, tuşa basıldığında limit değer aşıldıysa üç kez yanıp söner; sarı LED kayıt modunu, yeşil LED bekleme modunu gösterir. Veriler yan taraftaki mini USB girişinden bilgisayara ya da SD kart yuvasına takılan karta aktarılır: SD kart takılıp GO tuşuna 2 saniyeden uzun basıldığında kopyalama başlar, sarı LED işlem boyunca yanar, yeşil LED iki kez yanıp söndüğünde işlem tamamlanır. Yazılımda veriler grafik ve tablo olarak incelenip Excel'e aktarılır. Cihaz duvar tutucusuna yerleştirilip birlikte gelen kilitle sabitlenir.

Teknik Özellikler (Testo Resmî Bilgileri)

• Marka / Model: Testo 176 T3 termokupl sıcaklık data logger · ürün kodu 0572 1763
• Kanal: 4 harici termokupl girişi (K, T ve J tipi)
• Ölçüm Aralığı (prob tipine göre): K tipi (NiCr-Ni) −200 … +1000 °C · T tipi (Cu-CuNi) −200 … +400 °C · J tipi (Fe-CuNi) −100 … +750 °C
• Cihaz Doğruluğu (±1 dijit): ±0,3 °C (−100 … +70 °C) · ölçülen değerin ±%0,5'i (+70,1 °C'den prob tipinin üst sınırına kadar) · ölçülen değerin ±%1'i (−200 … −100,1 °C, K ve T tipi)
• Çözünürlük: 0,1 °C
• Kayıt Aralığı: 1 saniye … 24 saat (çevrim içi ölçümde 2 saniye … 24 saat)
• Hafıza: 2.000.000 ölçüm değeri
• Durum Göstergesi: kırmızı / sarı / yeşil LED (ekran yok)
• Arayüz: mini USB, SD kart yuvası · Testo ComSoft Basic (ücretsiz), ComSoft Professional (opsiyonel)
• Besleme: 1 × özel lityum AA pil (Testo yedek pil kodu 0515 1760) · pil ömrü 8 yıl (15 dk ölçüm aralığı, +25 °C)
• Çalışma / Saklama Sıcaklığı: −20 … +70 °C / −40 … +85 °C
• Koruma Sınıfı: IP65 (girişlere prob takılı veya kör tapayla kapalıyken)
• Standart: 2014/30/EU · 2011/65/EU
• Gövde / Boyutlar / Ağırlık: metal · 103 × 63 × 33 mm · yaklaşık 430 g

Teslimat Kapsamı

• Testo 176 T3 4 kanallı sıcaklık data logger (metal gövde)
• Duvar tutucu ve kilit
• Pil
• Test protokolü
• Termokupl problar, mini USB bağlantı kablosu ve SD kart teslimat kapsamında değildir

Usta Tavsiyeleri

• Prob tipini yazılımla eşleştirin: her kanal için yazılımda tanımladığınız termokupl tipindeki probu, gövdede numarası yazan ilgili girişe takın; fişleri doğru kutupla ve zorlamadan tam oturtun.
• Boş girişleri kapatın: IP65 koruma ancak girişlerde prob takılıyken veya kullanılmayan girişler kör tapayla kapatıldığında sağlanır.
• Yalıtımsız yüzey problarına dikkat: sensör girişleri arasında izin verilen en fazla potansiyel farkı 50 V'tur; yalıtımsız termokupllu yüzey probu kullanıyorsanız bunu hesaba katın.
• Sıcak noktada yalnızca prob ucu olsun: logger −20 … +70 °C'de çalışır; yüksek sıcaklıktaki noktalara yalnızca prob ucunu yerleştirin, prob sapı ve kablosunu izin verilen değer belirtilmemişse 70 °C üzerine maruz bırakmayın. Testo, +200 °C'ye kadar koruyan ısı koruma kabını (0572 9999) aksesuar olarak sunar.
• Pil ömrünü koruyun: LED'lerin uzun süre yanıp sönmesi, günde birkaç kez SD kartla okuma ve aşırı sıcaklık dalgalanmaları pil ömrünü kısaltır; okuma sıklığını ihtiyaca göre planlayın.

Teknik doküman: Testo 176 T3 / T4 data logger datasheet (PDF, İngilizce)
