Sanhua SBV04-319T Küresel Vana Servis Portlu – 1/2" ODF Lehim, Kv 7,3, 49 bar

Sanhua SBV04-319T, soğutma ve iklimlendirme hatlarında kullanılan 1/2" ODF lehim bağlantılı, servis portlu küresel vanadır. Tam geçişli gövdesi hattı daraltmaz, 1/4 tur ile tam açılıp kapanır ve çift yönlü çalışır.

Servis Portlu Tam Geçiş Küresel Vana — Hattı Kapat, Aynı Vanadan Vakum Çek

Servis, kompresör değişimi veya kurutucu (drayer) yenileme işlerinde hattın bir bölümünü izole etmek gerekir. SBV04-319T bunu tek hareketle yapar: kolu 90° çevirirsiniz, hat kapanır. Gövde üzerindeki servis portu (access fitting) sayesinde kapalı taraftan basınç ölçebilir, vakum çekebilir ve gaz şarj edebilirsiniz — ayrıca bir şarj rakoru kaynatmanıza gerek kalmaz.

Gövde ve küre yatağı kaynaklıdır; dışa açılan conta ya da salmastra yoktur. Bu, yıllar içinde gevşeyip kaçak yapan dişli/contalı vanalara göre en belirgin üstünlüğüdür.

Teknik Özellikler (SBV04-319T)

• Model: Sanhua SBV04-319T | Üretici kodu: 10150130402
• Bağlantı: 1/2" ODF (lehim), iki uç aynı ölçü
• Servis portu: VAR (access fitting) — kod 319T ile başlar
• Kv değeri: 7,3 m³/h
• Anahtar ağzı: 19 mm | Mil dişi: M4 × 0,7

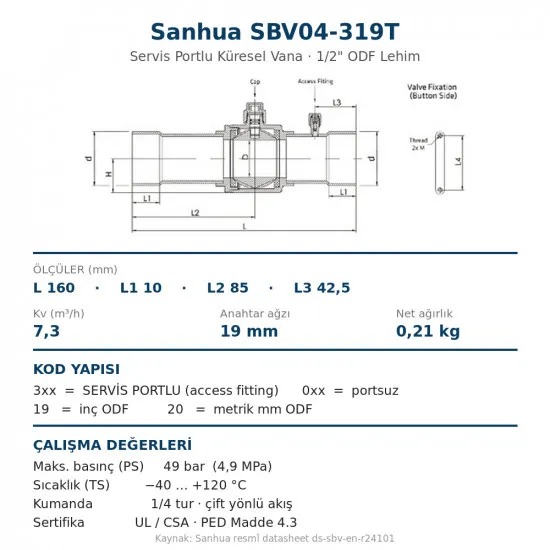

• Ölçüler: toplam uzunluk L 160 mm · gövde L2 85 mm · port merkezi L3 42,5 mm · lehim derinliği L1 10 mm
• Net ağırlık: 0,21 kg
• Maks. basınç (PS): 49 bar | Sıcaklık (TS): −40 … +120 °C
• Servis portsuz sürümü: SBV04-019T (aynı gövde, port yok)

Ortak Teknik Özellikler (Resmî Sanhua Datasheet ds-sbv-en-r24101)

• Gövde tipi: düz geçişli (straightway), tam geçiş (full port) — hat çapını daraltmaz, basınç kaybı minimumdur
• Kumanda: 1/4 tur (90°) ile tam açık ↔ tam kapalı · çift yönlü akış (bi-directional), montajda yön kısıtı yok
• Maks. çalışma basıncı (PS): 4,9 MPa = 49 bar
• Çalışma sıcaklığı (TS): −40 … +120 °C
• Gövde ve sızdırmazlık: gövde ve yatak kaynaklı, dışa conta/salmastra yok — kalıcı sızdırmazlık
• Uyumlu akışkanlar: R134a, R404A, R407A/C/F, R410A, R507A, R448A, R449A, R452A, R1234ze(E), R290 (propan)
• Montaj yeri: sıvı, emiş ve basma hattı — her konumda monte edilebilir
• Sertifika: UL / CSA onaylı · PED Madde 4.3 (Akışkan Grubu 1 ve 2)

• 🔑 Kod okuma: SBV02-319T → 3 ile başlayan kodlar servis portludur (access fitting / şarj rakoru gövde üzerinde). 0 ile başlayanlar (-019T) servis portsuzdur. Sondaki 19 inç, 20 metrik mm bağlantıyı gösterir.
• Servis portu ne işe yarar: vana kapalıyken hattın o tarafından basınç ölçmenizi, vakum çekmenizi veya gaz şarj etmenizi sağlar. Kompresör veya kurutucu değişiminde ayrı bir şarj rakoru kaynatma zahmetini ortadan kaldırır.
• ⚠️ Kaynak (lehim) uyarısı: ODF uçları lehimlerken vanayı tam açık konumda bırakın ve gövdeyi ıslak bez / ısı macunu ile soğutun. Aşırı ısı küre yatağını kalıcı olarak bozar.
• Anahtar ağzı 19 mm — üç boy da aynı; sahada tek anahtarla çalışılır.
• Kapak (cap): mil üzerindeki kapak çalışma sırasında takılı kalmalıdır; ikincil sızdırmazlık görevi görür.
