Sanhua SBV03-019T Küresel Vana Servis Portsuz – 3/8" ODF Lehim, Kv 5,5, 49 bar

Sanhua SBV03-019T, soğutma ve iklimlendirme hatlarında kullanılan 3/8" ODF lehim bağlantılı, servis portsuz küresel vanadır. Tam geçişli gövdesi hattı daraltmaz, 1/4 tur ile tam açılıp kapanır ve çift yönlü çalışır.

Tam Geçiş Küresel Vana — 1/4 Tur ile Hattı İzole Edin, Basınç Kaybı Yok

Servis, kompresör değişimi veya kurutucu (drayer) yenileme işlerinde hattın bir bölümünü izole etmek gerekir. SBV03-019T bunu tek hareketle yapar: kolu 90° çevirirsiniz, hat kapanır. Gövde üzerindeki servis portu (access fitting) sayesinde kapalı taraftan basınç ölçebilir, vakum çekebilir ve gaz şarj edebilirsiniz — ayrıca bir şarj rakoru kaynatmanıza gerek kalmaz.

Gövde ve küre yatağı kaynaklıdır; dışa açılan conta ya da salmastra yoktur. Bu, yıllar içinde gevşeyip kaçak yapan dişli/contalı vanalara göre en belirgin üstünlüğüdür.

Teknik Özellikler (SBV03-019T)

• Model: Sanhua SBV03-019T | Üretici kodu: 10150129302
• Bağlantı: 3/8" ODF (lehim), iki uç aynı ölçü
• Servis portu: YOK — kod 019T ile başlar
• Kv değeri: 5,5 m³/h
• Anahtar ağzı: 19 mm | Mil dişi: M4 × 0,7

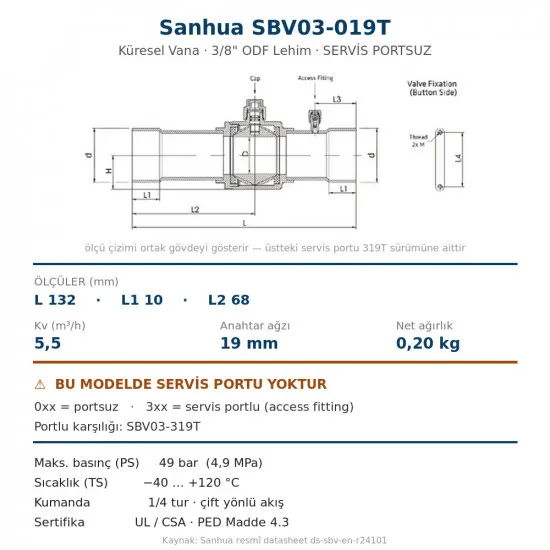

• Ölçüler: toplam uzunluk L 132 mm · gövde L2 68 mm · port merkezi L3 31 mm · lehim derinliği L1 10 mm
• Net ağırlık: 0,20 kg
• Maks. basınç (PS): 49 bar | Sıcaklık (TS): −40 … +120 °C
• Servis portsuz sürümü: SBV03-019T (aynı gövde, port yok)

Ortak Teknik Özellikler (Resmî Sanhua Datasheet ds-sbv-en-r24101)

• Gövde tipi: düz geçişli (straightway), tam geçiş (full port) — hat çapını daraltmaz, basınç kaybı minimumdur
• Kumanda: 1/4 tur (90°) ile tam açık ↔ tam kapalı · çift yönlü akış (bi-directional), montajda yön kısıtı yok
• Maks. çalışma basıncı (PS): 4,9 MPa = 49 bar
• Çalışma sıcaklığı (TS): −40 … +120 °C
• Gövde ve sızdırmazlık: gövde ve yatak kaynaklı, dışa conta/salmastra yok — kalıcı sızdırmazlık
• Uyumlu akışkanlar: R134a, R404A, R407A/C/F, R410A, R507A, R448A, R449A, R452A, R1234ze(E), R290 (propan)
• Montaj yeri: sıvı, emiş ve basma hattı — her konumda monte edilebilir
• Sertifika: UL / CSA onaylı · PED Madde 4.3 (Akışkan Grubu 1 ve 2)

• 🔑 Kod okuma: SBV02-019T → 0 ile başlayan kodlar servis portsuzdur. 3 ile başlayanlar (-319T) gövde üzerinde servis portu (access fitting) taşır. Sondaki 19 inç, 20 metrik mm bağlantıyı gösterir.
• Ölçüm veya şarj yapacaksanız portlu sürümü seçin. Bu modelde gövde üzerinde servis portu yoktur; basınç ölçmek, vakum çekmek veya gaz şarj etmek için aynı gövdenin -319T sürümü (SBV02-319T / SBV03-319T / SBV04-319T) gerekir. Portsuz sürüm yalnızca izolasyon amaçlıdır ve daha ekonomiktir.
• ⚠️ Kaynak (lehim) uyarısı: ODF uçları lehimlerken vanayı tam açık konumda bırakın ve gövdeyi ıslak bez / ısı macunu ile soğutun. Aşırı ısı küre yatağını kalıcı olarak bozar.
• Anahtar ağzı 19 mm — üç boy da aynı; sahada tek anahtarla çalışılır.
• Kapak (cap): mil üzerindeki kapak çalışma sırasında takılı kalmalıdır; ikincil sızdırmazlık görevi görür.
