Sanhua SBV(M)-JA33YHSY-2-SA Küresel Vana & Servis Portu – 4 1/8" ODF (105 mm) | Tam Geçiş | Kv 950 m³/h

Büyük çaplı ticari ve endüstriyel soğutma / klima hatlarında akış kesme (shut-off) için tasarlanan Sanhua SBV(M)-JA33YHSY-2-SA tam geçişli (full port) küresel vanadır (Sanhua kod: 10150056202). 4 1/8 inç (105 mm) ODF bakır lehim bağlantılı, çift yönlü ve düşük basınç kayıplıdır. Entegre servis portu (Schrader / access fitting) sayesinde vakumlama, gaz şarjı ve basınç ölçümü doğrudan vana üzerinden yapılabilir.

4 1/8 inç Tam Geçişli Servis Portlu Küresel Vana (Ball Valve)

Sanhua SBV serisi küresel vanalar; kaynaklı gövde-yuva yapısı, tam geçiş (full port) tasarımı ve 1/4 tur hızlı aç/kapa özelliğiyle yüksek güvenilirlik ve minimum basınç kaybı sunar. Sıvı, emme ve basma hatlarında her yönde monte edilebilir; R134a, R404A, R407A/C/F, R410A ve tüm yaygın HCFC/HFC/HFO akışkanlarla uyumludur.

Öne Çıkan Özellikler

• Tam geçiş (full port): Minimum basınç kaybı, yüksek debi (Kv 950 m³/h)
• Entegre servis portu (Schrader / access fitting) — vakum, şarj ve ölçüm kolaylığı
• Çift yönlü akış; 1/4 tur hızlı aç/kapa; kaynaklı gövde-yuva (yüksek dayanım)
• Geniş akışkan uyumu: R134a, R404A, R407A/C/F, R410A ve yaygın HCFC/HFC/HFO
• Geniş çalışma aralığı -40°C / +120°C; UL/CSA ve PED beyanı

Teknik Özellikler

• Marka / Model: Sanhua / SBV(M)-JA33YHSY-2-SA (Sanhua kod: 10150056202)
• Tip: Küresel vana (ball valve), tam geçiş (full port), çift yönlü, 1/4 tur
• Bağlantı: 4 1/8 inç (105 mm) ODF bakır lehim — her iki uç
• Akış Katsayısı (Kv): 950 m³/h
• Servis Portu: Var (Schrader / access fitting) — vakum, şarj, basınç ölçümü
• Maks. Çalışma Basıncı (PS): 4,5 MPa (45 bar)
• Sıcaklık Aralığı (TS): -40°C / +120°C
• Uyumlu Akışkanlar: R134a, R404A, R407A, R407C, R407F, R410A ve tüm yaygın HCFC/HFC/HFO
• Gövde: Pirinç / çelik, kaynaklı gövde-yuva yapısı
• Anahtar Ağzı: 29 mm

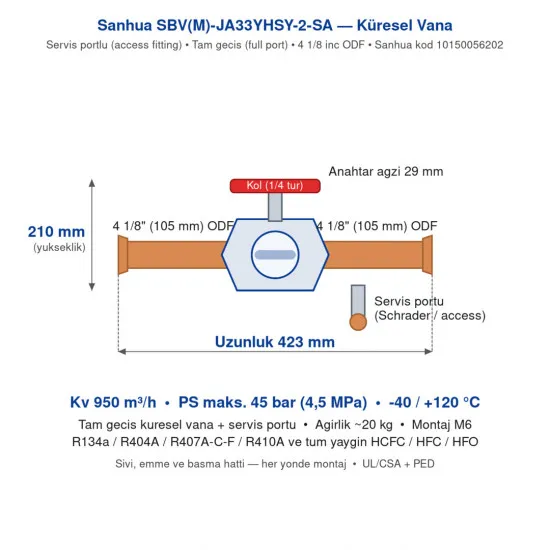

• Boyutlar: Uzunluk 423 mm, yükseklik ~210 mm; montaj M6 x 1,0
• Ağırlık: ~20 kg
• Montaj Yönü: Sıvı, emme ve basma hattı — her yönde
• Onaylar: UL/CSA, PED beyanı

Usta Tavsiyeleri

• 4 1/8 inç büyük bağlantıları azot altında lehimleyin; lehim sırasında vana gövdesini ıslak bez veya ısı emici macun ile koruyun (aşırı ısı yuva contasını bozar).
• Vanayı üretici talimatına uygun konumda tutarak lehimleyin; aşırı ısınmayı önlemek için alevi gövdeden uzak yönlendirin.
• Servis portunu vakum / şarj / ölçüm için kullanın; işlem sonrası Schrader kapağını sızdırmaz şekilde sıkın.
• 1/4 tur ile tam açık veya tam kapalı çalıştırın; kısmi açıklıkta uzun süre bırakmak küre ve contada aşınmaya yol açar.
