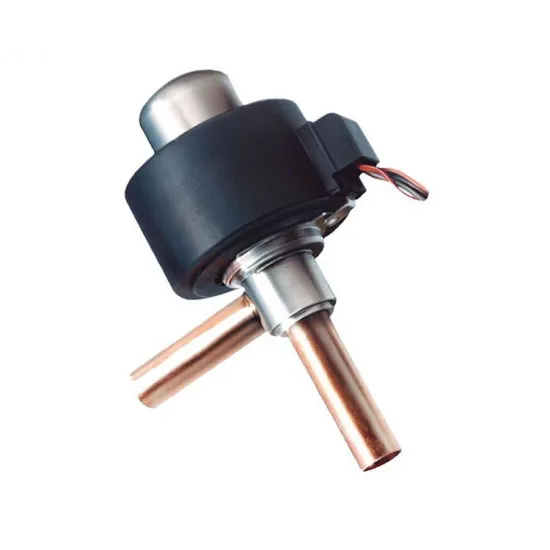

Sanhua DPF(TS1)3.2C-30 Elektronik Genleşme Vanası (EEV) – Kv 0,43 · 500 Adım · R32 ve R290 Uyumlu

Sanhua DPF(TS1)3.2C-30, step motorlu elektronik genleşme vanasıdır (EEV). Termostatik valfin mekanik dengesi yerine, kontrolörden gelen darbelerle konumlanan 4 fazlı adım motoru kullanır: valf 500 adımda tam strok yapar ve kızgınlığı çok daha dar bir bantta tutar.

500 Adımlık Step Motor: Kızgınlığı Sürekli ve Hassas Ayarlar

Termostatik valf (TXV) yalnız sensör basıncına tepki verir ve yük değiştiğinde avlanabilir. EEV ise kontrolörün ölçtüğü gerçek kızgınlığa göre adım adım açar/kapanır; kısmi yükte bile kararlı çalışır, aşırı kızgınlığı ve sıvı dönüşünü önler. Bu, invertörlü sistemlerde ve geniş kapasite bandında çalışan ünitelerde ciddi verim kazancı sağlar.

Bu model APAC (-30) versiyonudur ve R32 ile R290 dahil geniş akışkan yelpazesi için kapasite değerleri yayınlanmıştır — Avrupa kodlu (-01) versiyonda bu iki akışkan listelenmez.

Teknik Özellikler (Resmî Sanhua Ürün Kataloğu)

• Model: Sanhua DPF(TS1)3.2C-30 | Seri: DPF-TS/S
• Yuva Çapı: 3,2 mm | Kv: 0,43 m³/h
• Anma Soğutma Kapasitesi: R22 30,3 kW · R134a 23,7 · R407C 31,3 · R404A/R507 21,2 · R410A 35,5 · R32 52,6 · R290 31,7 kW
• Maks. Çalışma Basıncı: 4,9 MPa (49 bar)
• MOPD: Düz yönde 3,5 MPa · ters yönde ≥1,5 MPa
• Strok: 500 adım (tam strok) · 32 ± 20 açılma adımı
• Motor: 4 fazlı, 8 adımlı, doğrudan tahrikli kalıcı mıknatıslı step motor | Besleme: 12 V DC (±%10)
• Uyarma Hızı: 30-40 pps | Tam açık→kapalı süre: ≈13 s (40 pps)
• Bobin: 260 mA/faz · 46 ± 3,7 Ω/faz (20 °C) · yalıtım sınıfı E · IP67
• Akışkan Sıcaklığı: −40 … +85 °C | Ortam: −30 … +60 °C | Nem: %0-95 RH

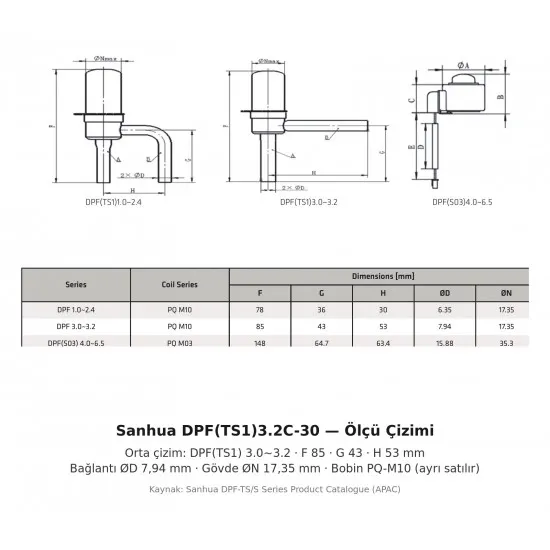

• Ölçüler: F 85 · G 43 · H 53 mm · Bağlantı ØD 7,94 mm · Gövde ØN 17,35 mm — 2. görselde resmî ölçü çizimi
• Sertifikalar: UL/CSA · LVD veya PED beyanı

• ⚠️ Bobin ayrı satılır. Valf gövdesi bobinsiz gelir; bu seri PQ-M10 bobin kullanır. Bobin ve kablo uzunluğu seçenekleri (700 / 1500 / 2000 mm) sitemizde ayrıca mevcuttur.
• 🔧 Montaj yönü kritiktir: Bobin yukarı bakacak şekilde, valf rotor ekseni dikeyden en fazla ±15° sapacak biçimde monte edilir. Yan yatırılırsa rotor sürtünür ve adım kaybı başlar.
• Giriş bağlantısı yandan, çıkış aşağı yönlendirilmelidir (üretici tavsiyesi).
• Lehim sırasında gövdeyi ıslak bezle soğutun ve bobini çıkarın; azot süpürmesiyle lehimleyin.
• Kontrolör gerekir: EEV tek başına çalışmaz — Sanhua SEC serisi ya da uyumlu bir EEV sürücüsü ile kullanılır.
