Sanhua DPF(TS1)1.8C-66 Elektronik Genleşme Vanası (EEV) – Kv 0,10 · 500 Adım · Ø6,35 mm Dirsekli Bağlantı

Sanhua DPF(TS1)1.8C-66, step motorlu elektronik genleşme vanasıdır (EEV). Termostatik valfin mekanik dengesi yerine, kontrolörden gelen darbelerle konumlanan 4 fazlı adım motoru kullanır: valf 500 adımda tam strok yapar ve kızgınlığı çok daha dar bir bantta tutar.

500 Adımlık Step Motor: Kızgınlığı Sürekli ve Hassas Ayarlar

Termostatik valf (TXV) yalnız sensör basıncına tepki verir ve yük değiştiğinde avlanabilir. EEV ise kontrolörün ölçtüğü gerçek kızgınlığa göre adım adım açar/kapanır; kısmi yükte bile kararlı çalışır, aşırı kızgınlığı ve sıvı dönüşünü önler. Çift yönlü akışa uygun olduğu için ısı pompası gibi çevrim yönü değişen sistemlerde de kullanılır.

⚠️ Gövde tipine dikkat: Bu ürün DPF(TS1) 1.0~2.4 gövdesidir: bağlantı çapı Ø6,35 mm ve çıkış borusu dirseklidir. Üst sınıf DPF(TS1) 3.0~3.2 gövdesi düz çıkışlı ve Ø7,94 mm'dir — sipariş öncesi boru çapınızı doğrulayın.

Teknik Özellikler (Resmî Sanhua Ürün Kataloğu)

• Model: Sanhua DPF(TS1)1.8C-66 | Seri: DPF-TS/S | Yuva/MOP sınıfı: 1.8C
• Kod yapısı (Sanhua): DPF = elektronik genleşme vanası ailesi · TS1 = seri · 1.8 = yuva çapı (mm) · C = MOP sınıfı · 66 = iç tasarım numarası. Son iki hane tasarım revizyonunu gösterir; yuva çapı, Kv ve kapasite değerleri değişmez.
• Yuva Çapı: 1,8 mm | Kv: 0,10 m³/h
• Anma Soğutma Kapasitesi: R22 10,6 kW · R134a 8,3 · R407C 10,9 · R404A/R507 7,4 · R410A 12,4 · R32 18,4 · R290 11,1 kW
• Maks. Çalışma Basıncı: 4,9 MPa (49 bar)
• MOPD: Düz yönde 3,5 MPa (35 bar) · ters yönde ≥2,5 MPa (≥25 bar)
• Strok: 500 adım (tam strok) · 32 ± 20 açılma adımı
• Motor: 4 fazlı, 8 adımlı, doğrudan tahrikli kalıcı mıknatıslı step motor | Besleme: 12 V DC (±%10), kare dalga
• Uyarma Hızı: 30-40 pps | Tam açık→kapalı süre: ≈13 s (40 pps)
• Bobin: 260 mA/faz · 46 ± 3,7 Ω/faz (20 °C) · yalıtım sınıfı E · IP67
• Akışkan Sıcaklığı: −40 … +85 °C | Ortam: −30 … +60 °C | Nem: %0-95 RH

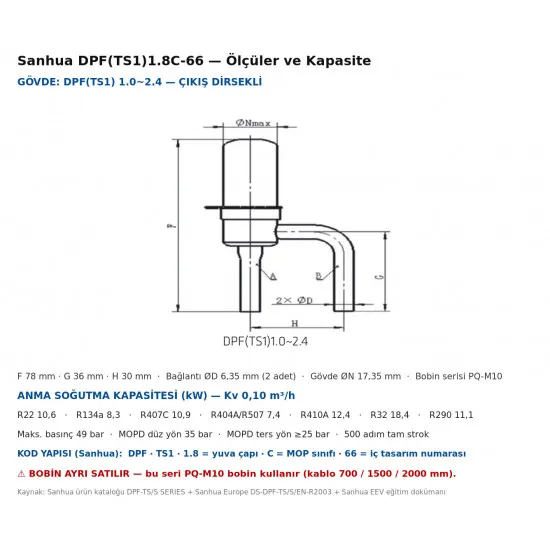

• Ölçüler: F 78 · G 36 · H 30 mm · Bağlantı ØD 6,35 mm (2 adet) · Gövde ØN 17,35 mm — 2. görselde resmî ölçü çizimi
• Uyumlu Akışkanlar: R134a, R404A, R407A/F, R407C, R410A, R448A, R449A, R450A, R452A, R507A, R513A ve yanıcı akışkanlar R32, R290, R1234ze(E), R1234yf
• Sertifikalar: UL/CSA · LVD veya PED beyanı · EN 60335-2-24 / 2-40 / 2-89 uygunluğu

• ⚠️ Bobin ayrı satılır. Valf gövdesi bobinsiz gelir; bu seri PQ-M10 bobin kullanır. Kablo uzunluğu seçenekleri 700 / 1500 / 2000 mm'dir, soket tipi XHP-5.
• 🔧 Montaj yönü kritiktir: Bobin yukarı bakacak şekilde, valf rotor ekseni dikeyden en fazla ±15° sapacak biçimde monte edilir. Yan yatırılırsa rotor sürtünür ve adım kaybı başlar.
• Giriş bağlantısı yandan, çıkış aşağı yönlendirilmelidir (üretici tavsiyesi).
• Lehim sırasında gövdeyi ıslak bezle soğutun ve bobini çıkarın; azot süpürmesiyle lehimleyin.
• Kontrolör gerekir: EEV tek başına çalışmaz — Sanhua SEC serisi ya da uyumlu bir EEV sürücüsü ile kullanılır.
