Panasonic KSHL25D15AA Yatık Tip Derin Soğutma Kompresörü – 1.565 W / 5.300 BTU, LBP, R404A

Panasonic KSHL25D15AA, yatık gövdeli hermetik rotary yapıda, düşük emme basıncı (LBP) uygulamaları için üretilmiş derin soğutma kompresörüdür. Sıvı enjeksiyonla soğutulur ve evaporasyon sıcaklığında −45 °C'ye kadar çalışabilir. Dik tip dondurucu dolaplar, şok dolapları, market derin dondurucuları ve düşük tavanlı ünitelerde kullanılır.

Yatık Gövde + Sıvı Enjeksiyon: −45 °C'ye İnen Derin Soğutma

• Yatık tasarım: Alçak gövde yüksekliği sayesinde dik dolap altındaki dar makine bölmelerine sığar — dikey kompresörün girmediği yere girer.
• Sıvı enjeksiyon soğutması: Düşük evaporasyonda basma sıcaklığı tehlikeli seviyeye çıkmasın diye kompresöre kontrollü sıvı akışkan verilir. Bu sayede −45 °C'ye kadar güvenli çalışır; normal LBP kompresörlerinin duvara tosladığı bölge burasıdır.
• Geniş çalışma aralığı: Evaporasyon −45 … 0 °C, kondenzasyon +30 … +60 °C — sıcak makine dairesinde de çalışır.
• Çok gazlı: R404A'nın yanında R452A, R448A ve R449A düşük GWP alternatifleriyle de kullanılır.
• Monofaze: 220 V ~ 50/60 Hz — üç faz gerektirmez.

Teknik Özellikler ve Montaj Notları

• Model: Panasonic KSHL25D15AA  |  Tedarik Kodu: 10.183.0086
• Tip: Yatık tip hermetik rotary  |  Uygulama: LBP (düşük emme basıncı)  |  Soğutma: Sıvı enjeksiyon
• Kapasite: 1.565 W (220 V) / 1.575 W (240 V) — ≈5.300 BTU/h, P-LT koşulu: Te −23,3 °C / Tc 54,4 °C
• Motor Çekişi: 1.360 W (220 V) / 1.475 W (240 V)  |  Akım: 6,40 / 6,75 A  |  Gerilim Aralığı: 187-276 V
• Süpürme Hacmi: 25,21 cm³/dev  |  Besleme: 220-240 V ~ 50 Hz, monofaze
• Kondansatör: Kalkış 50 µF / 450 V  |  Çalışma 45 µF / 450 V
• Yağ: FV68S, 400 cm³  |  Net Ağırlık: 16,9 kg  |  Maks. Gaz Şarjı: 1.500 g
• Bağlantılar: Emme iç çap 9,7 mm  |  Basma iç çap 9,6 mm  |  Sıvı enjeksiyon iç çap 6,5 mm
• Kapiler Boru (referans): İç çap 1,0 mm × 800 mm uzunluk

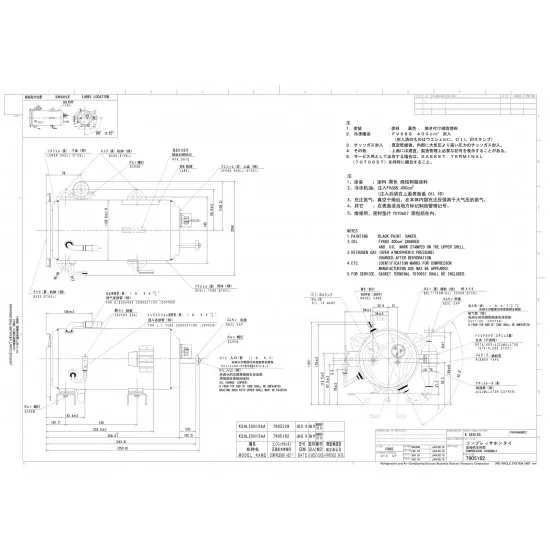

• Gövde Ölçüleri: Gövde çapı Ø132,6 mm  |  25 cm³ gövde — 15'lik modelden daha uzun — 2. görselde ölçülü teknik çizim
• Maksimum Yük Koşulu: Te −6,7 °C / Tc 60 °C

• 🔧 Sıvı enjeksiyon hattı olmadan çalıştırmayın. Bu kompresör gövde soğutmasını enjeksiyon hattından alır; hat bağlanmazsa veya kapiler tıkanırsa basma sıcaklığı yükselir ve sargı yanar. Üretici kapiler referansı 1,0 × 800 mm'dir.
• Kondansatör değerlerini birebir koruyun: Kalkış 50 µF ve çalışma 45 µF (450 V). Yanlış değer kalkışı zorlar.
• Yatık montaj şarttır — bu gövde yatık çalışmak üzere tasarlanmıştır; dik konumlandırmayın.
• Gaz şarjı 1.500 g'ı aşmamalı — üretici sınırı budur.
• Ester yağ nem çeker: Tapaları montajdan hemen önce açın, sistemi derin vakumla kurutun.
