Panasonic C-SCN753H8K Scroll Kompresör | 10 HP | 102.000 BTU/h (29.900 W) Soğutma Kapasiteli | R22 / R407C / R404A / R134a | Trifaze 380V | Vanasız

Klima sistemleri, hava işleme santralleri (AHU), rooftop üniteler, chiller ve ticari soğutma uygulamaları için tasarlanan Panasonic C-SCN753H8K vanasız hermetik scroll (sarmal) kompresördür (eski katalog yazımı: CSCN 753 H8K). 171,2 cm³ süpürme hacmi ve 10 HP nominal gücüyle R407C akışkanla 7,2°C / 54,4°C koşulunda yaklaşık 102.000 BTU/h (29.900 W) soğutma kapasitesi sunar; R404A ile -10°C / +45°C koşulunda 18.850 W verir. R22 için tasarlanmış olup R407C, R404A ve R134a ile de çalışır; düşük GWP alternatifleri R448A, R449A ve R513A onaylıdır.

Nominal Kapasite: 10 HP (10 beygir) / 102.000 BTU/h (8,5 TR, ≈29,9 kW)

Klima ve Ticari Soğutma İçin 10 HP Hermetik Scroll Kompresör (R22)

Panasonic scroll kompresörler; az hareketli parça, düşük titreşim ve 74 dB ses seviyesiyle yüksek verimli, sessiz ve güvenilir çalışma sağlar. Dikey tasarımı ve kompakt gövdesi (553 mm yükseklik, 220 mm çap) sayesinde dar makine dairelerine ve tandem uygulamalara uygundur. Üç fazlı indüksiyon motoru dahili motor korumasıyla donatılmıştır; 3,2 COP değeriyle işletme maliyetini düşürür.

Öne Çıkan Özellikler

• Scroll (sarmal) teknoloji — az parça, düşük titreşim, yüksek verim (COP 3,2)
• 10 HP nominal, trifaze (380V / 3~ / 50Hz) besleme
• 102.000 BTU/h (29.900 W) soğutma kapasitesi (R407C, 7,2°C / 54,4°C)
• Geniş akışkan uyumu: R22, R407C, R404A, R134a + düşük GWP R448A / R449A / R513A
• Dahili motor koruması; tandem uygulamaya uygun dikey tasarım; CE ve UL onaylı
• Vanasız (braze/lehim bağlantı) — emme-basma vanalı versiyonu ayrıca mevcuttur

Teknik Özellikler

• Marka / Model: Panasonic / C-SCN753H8K (CSCN 753 H8K)
• Tip: Hermetik scroll (sarmal) kompresör, dikey, sabit hız
• Uygulama: Klima ve ticari soğutma (HVAC&R)
• Nominal Güç: 10 HP (10 beygir)
• Besleme: Trifaze — 380V / 3~ / 50Hz
• Soğutma Kapasitesi: 102.000 BTU/h (29.900 W) — R407C, 7,2°C / 54,4°C; R404A (-10°C / +45°C): 18.850 W
• COP (Performans Katsayısı): 3,2
• Süpürme Hacmi: 171,2 cm³/dev (29,79 m³/h @ 50Hz)
• Uyumlu Akışkanlar: R22 (ana), R407C, R404A, R134a; onaylı düşük GWP: R448A, R449A, R513A
• Yağ: FV68S — 2.800 ml
• Motor: Üç fazlı indüksiyon, dahili motor koruması
• Ses Seviyesi: 74 dB

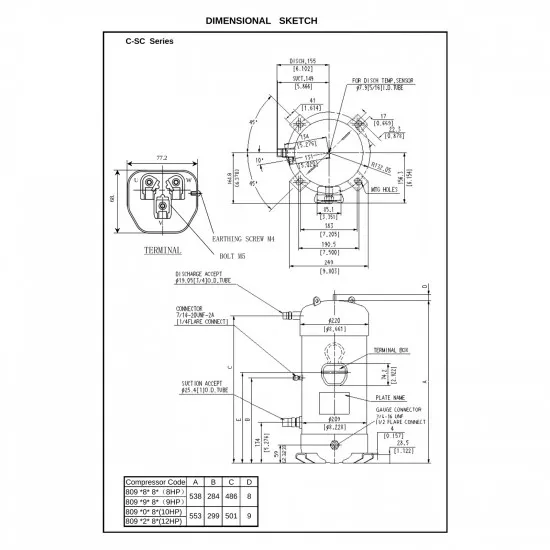

• Boyutlar: Yükseklik 553 mm, çap 220 mm
• Bağlantılar: Emme 25 mm, basma 19 mm — vanasız (lehim)
• Maksimum Deşarj Sıcaklığı: 130°C
• Sertifikalar: CE, UL

Usta Tavsiyeleri

• Vanasız modelde bağlantıları azot altında lehimleyerek iç oksitlenmeyi önleyin.
• Trifaze motorda faz sırası ve dönüş yönünü ilk çalıştırmada doğrulayın; scroll kompresör ters yönde çalıştırılmamalıdır.
• Devreye almadan önce sistemi iyi vakumlayın; nem, yağ bozulmasına ve sargı arızasına yol açar.
• Belirtilen kapasiteler standart test koşullarındadır; kendi evaporasyon/kondenzasyon koşulunuz için seçim teyidi alın.
• Emme-basma vanalı tercih ederseniz bu kompresörün vanalı versiyonu da mağazamızda mevcuttur.

Üretici Teknik Verileri

• Soğutma Kapasitesi: 29.894 W = 102.000 BTU/h
• Çekilen Güç: 9.350 W — COP: 3,20
• Nominal Akım: 15,90 A — MCC: 25 A
• Süpürme Hacmi: 171,2 cm³/dev
• Yağ Miktarı: 2,80 L
• Net Ağırlık: 69,5 kg
• Ses Seviyesi: 72 dB
• Besleme: 380~415 V / 3 faz / 50 Hz
• Soğutucu Akışkan: R407C

Değerler üreticinin teknik raporundan alınmıştır; test koşulu: buharlaşma 7,2 °C, yoğuşma 54,4 °C, kızgınlık 11,1 K, aşırı soğutma 8,3 K.
