Manifoldlar: Dijital ve Analog Manometre Setleri

Manifoldlar Nedir? HVAC ve Soğutma Sistemlerinde Kritik Rolü

Manifoldlar, soğutma ve iklimlendirme sistemlerinde gaz şarjı, vakumlama, kaçak testi ve basınç ölçümü gibi temel servis işlemlerinin yapılmasını sağlayan, çok valfli ve hortumlu profesyonel ölçüm setleridir. Bir HVAC ustası için manifold, tıpkı bir doktorun stetoskobu gibi vazgeçilmez bir aletdir. Klima, derin dondurucu, soğuk hava deposu veya endüstriyel chiller fark etmeksizin, soğutma çevriminin basınç davranışını doğru okuyabilmek için kaliteli bir manifold setine ihtiyaç duyulur.

Yedepa.com olarak, sahada çalışan teknisyenlerin günlük servis hayatında gerçekten işine yarayacak, dayanıklı ve hassas ölçüm yapabilen manifold modellerini özenle seçiyoruz. Aitcool, Hengsen, Elitech, Rothenberger ve OEM markalarından oluşan geniş ürün yelpazemiz; hem yeni başlayan teknisyenlerin hem de yıllardır sahada olan ustaların ihtiyacını karşılayacak şekilde kategorize edilmiştir.

Manifoldların Çalışma Prensibi ve Teknik Detayları

Bir manifold seti, temel olarak iki ya da dört valfli bir gövde, alçak basınç (mavi) ve yüksek basınç (kırmızı) manometreleri, servis hortumları ve uygun bağlantı rakorlarından meydana gelir. Sistem üzerindeki servis vanalarına bağlanan hortumlar sayesinde teknisyen; gazın evaporator ve kondenser tarafındaki basınç değerlerini eş zamanlı gözlemleyebilir. Bu sayede aşırı şarj, eksik şarj, tıkanma, kompresör verim düşüklüğü gibi arızalar kolayca teşhis edilir.

Modern dijital manifoldlar; basınç sensörlerinin yanı sıra sıcaklık probu, vakum sensörü ve dahili soğutucu gaz veri tabanı ile donatılmıştır. Örneğin Dijital Manifold Manometre Seti - 89 Soğutucu Gaz Veri Tabanı, 32-Bit Dijital İşlemci, HVAC ve Soğutma Sistemleri İçin modeli, R32, R410A, R134a, R404A, R407C gibi piyasada yaygın olarak kullanılan 89 farklı gazın doygunluk eğrilerini cihaz hafızasında barındırır. Böylece teknisyen, ölçtüğü basıncı manuel olarak gaz tablosuyla karşılaştırmak zorunda kalmadan, aşırı kızdırma (superheat) ve aşırı soğutma (subcooling) değerlerini doğrudan ekrandan okuyabilir.

Manifold Tipleri ve Model Çeşitleri

Manifold setleri, kullanım amacına ve gelişmişlik düzeyine göre birkaç ana gruba ayrılır:

Analog (mekanik) manifoldlar: Klasik akrep göstergeli, dayanıklı ve uygun fiyatlı çözümlerdir. Özellikle saha şartlarında darbeye karşı dirençli yapılarıyla öne çıkar. Rothenberger 1000050093 Standard Manifold Set (R32/R410A) bu grubun en güvenilir temsilcilerindendir.
Dijital manifoldlar: LCD ekranlı, dahili gaz veri tabanlı, çok daha hassas ölçüm yapabilen modern setlerdir. Aitcool İki Valfli Harici Sensörlü Dijital Manifold Manometre Saati ve Elitech DMG-3 HVAC Dijital Manifold Göstergesi Seti - Tüm Gazlar bu kategorinin öncüleridir.
Wireless / kablosuz manifoldlar: Hortum ve sensörlerin ayrı modüllerden oluştuğu, Bluetooth üzerinden ana üniteye veya telefona veri gönderen ileri seviye setlerdir.
Tekli manometre saatleri: Sadece yüksek ya da sadece alçak basıncı ölçen, küçük tamiratlarda kullanılan ekonomik çözümlerdir. Dijital Manometre Saati Alçak Basınç HS5100L ve Dijital Manometre Saati Yüksek Basınç HS5100H bu sınıfa örnektir.
Hortumlu komple setler: Çantasıyla birlikte 4-5 hortum, valf anahtarları ve adaptörlerle gelen profesyonel paketlerdir. Rothenberger 1000050067 5 Hortumlu Manifold Seti (Çanta) bu segmentin gözdesidir.

Hangi Manifold Modelini Seçmeli? Karar Rehberi

Doğru manifold seçimi; çalıştığınız sistemin tipine, gaz çeşidine ve günlük servis hacminize bağlıdır. Aşağıdaki tablo, hangi profil için hangi modelin daha uygun olduğunu özetlemektedir:

Kullanıcı Profili	Önerilen Manifold Tipi	Öne Çıkan Modeller
Klima servisçisi (mono split, vrf)	Dijital, R32/R410A uyumlu	Elitech DMG-3, Rothenberger 1000050093
Soğutma teknisyeni (market, soğuk oda)	4 valfli, çok gazlı dijital	Hengsen SBF-L-07, Aitcool Dijital
Beyaz eşya / küçük ev tipi servis	2 valfli, kompakt	Aitcool İki Valfli Ölçüm Seti
Endüstriyel HVAC ekibi	5 hortumlu profesyonel set	Rothenberger 1000050067
Hassas ölçüm gerektiren bakım	Yüksek hassasiyetli dijital	MG-10 Yüksek Hassasiyetli, Hengsen 89 gaz veri tabanlı

Yedepa.com'da Bulabileceğiniz Manifold Modelleri

Yedepa.com Manifoldlar kategorisinde, soğutma ve iklimlendirme sektörünün en çok tercih ettiği markaları bir arada bulabilirsiniz. Aşağıda öne çıkan modellerimizi listeledik:

Aitcool İki Valfli Harici Sensörlü Dijital Manifold Manometre Saati — Harici sıcaklık sensörü ile superheat ve subcooling hesabını otomatik yapan, ekranı geniş ve okunaklı bir model. Klima ve VRF sistemleri için ideal.

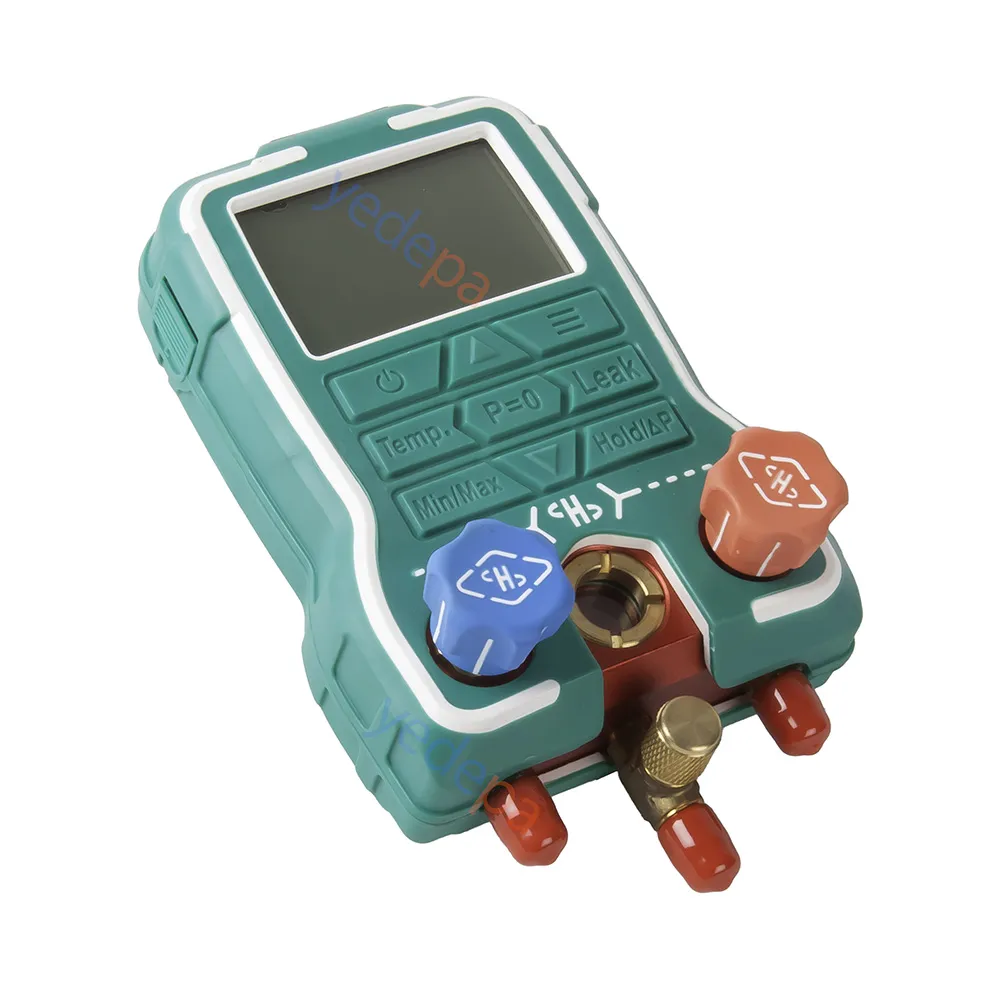

HENGSEN SBF-L-07 Dijital Manifold Set + 2 Adet Probu — İki adet sıcaklık probu ile birlikte gelen, dört valfli profesyonel set. Soğuk oda ve endüstriyel kullanım için tercih edilir.
Dijital Manifold Manometre Seti - 89 Soğutucu Gaz Veri Tabanı, 32-Bit Dijital İşlemci — Geniş gaz desteğiyle hem eski hem yeni nesil sistemlerde kullanılabilen, 32-bit işlemcili hassas model.
Elitech DMG-3 HVAC Dijital Manifold Göstergesi Seti - Tüm Gazlar — Elitech'in saha güvenilirliği yüksek, kullanım kolaylığıyla bilinen dijital göstergesi.
Aitcool İki Valfli Dijital Manifold Ölçüm Seti — Günlük klima servislerinde hızlı kurulum sunan, dengeli fiyat/performans modeli.
Rothenberger 1000050067 5 Hortumlu Manifold Seti (Çanta) — Alman mühendisliğiyle üretilmiş, çantalı ve 5 hortum dahil komple profesyonel paket.
MG-10 Yüksek Hassasiyetli Dijital Manifold Saat Seti — 88 farklı gaz desteği, vakum ve kaçak test fonksiyonu ile çok yönlü bir cihaz.
Rothenberger 1000050093 Standard Manifold Set (R32/R410A) — Yeni nesil yanıcı gazlar için optimize edilmiş, dayanıklı standart set.
Dijital Manometre Saati Alçak Basınç HS5100L ve Dijital Manometre Saati Yüksek Basınç HS5100H — Tekli arıza tespiti için ekonomik dijital seçenekler.

Yedepa.com üzerinden bu modellere fiyat karşılaştırması yaparak, stoğa göre filtreleyerek ve marka bazlı süzgeçle ulaşabilirsiniz.

Profesyonel Manifold Seçim Kriterleri

Bir teknisyenin günlük iş akışında manifoldun verimi, doğrudan iş kalitesine yansır. Doğru ürünü seçerken aşağıdaki kriterleri göz önünde bulundurmanızı öneririz:

Gaz uyumluluğu: Çalıştığınız sistemlerde R32, R410A, R454B gibi yeni nesil gazlar varsa cihazın bu gazları desteklediğinden emin olun. Çok gazlı dijital modeller geleceğe daha uygundur.
Basınç aralığı: Yüksek basınç tarafının en az 0-800 psi (yaklaşık 55 bar), alçak basınç tarafının ise -30 inHg'den +250 psi'ye kadar ölçüm yapabilmesi tercih edilir.
Sensör hassasiyeti: Dijital modellerde ±0,5% veya daha iyi doğruluk değeri aranmalıdır. MG-10 gibi yüksek hassasiyetli modeller burada öne çıkar.
Vakum ve kaçak testi fonksiyonu: Modern cihazların mikron seviyesinde vakum okuyabilmesi, sistem nemini saptamak açısından kritiktir.
Sıcaklık probu sayısı: Superheat/subcooling hesaplaması için en az iki sıcaklık probu girişi şarttır. Hengsen SBF-L-07 bu konuda iki probla birlikte gelir.
Pil ömrü ve şarj tipi: Sahada uzun süre çalışacak teknisyenler için USB-C şarjlı modeller pratiklik sağlar.
Çanta ve hortum kalitesi: Hortumların burst basıncı ve uç rakor kalitesi cihazın ömrünü doğrudan etkiler.

Manifold Kullanımında Doğru Bağlantı ve Vakum Prosedürü

Manifold setinin verimli kullanılması, doğru bağlantı sırasına bağlıdır. Mavi hortum sistemin alçak basınç (emiş) tarafına, kırmızı hortum yüksek basınç (basma) tarafına, sarı hortum ise gaz tüpüne ya da vakum pompasına bağlanır. Şarj öncesinde sistemden tamamen vakum çekilmeli, mikron metre değerinin 500 mikronun altına düşmesi beklenmelidir. Dijital manifoldların büyük çoğunluğunda dahili vakum sensörü bulunduğundan ayrıca mikron metreye gerek kalmaz.

Gaz şarjı sırasında, sistemin etiket bilgilerine uygun miktarda gaz yüklemek için tartı kullanmak en doğru yöntemdir. Aitcool ve Hengsen modellerinin bazılarında tartıyla Bluetooth üzerinden iletişim kurabilen versiyonlar mevcuttur. Bu sayede operatör tek bir ekrandan hem basıncı hem ağırlık değişimini takip edebilir.

Manifold Bakım ve Uzun Ömür Önerileri

Profesyonel bir manifold seti doğru kullanıldığında 10 yıl ve üzerinde verim sunar. Bakım için dikkat edilmesi gereken başlıca noktalar:

Kullanım sonrası hortumların içinde kalan gazı bırakmamak; özellikle yanıcı R32 ve R290 gazlarında bu kritik bir güvenlik adımıdır.
Valf contalarını yılda bir kez kontrol etmek; sızdırmazlık kaybı manifoldun en yaygın arızasıdır.
Dijital ekranlı modelleri doğrudan güneş altında uzun süre bırakmamak; LCD ömrünü kısaltır.
Çantasıyla taşımak; özellikle Rothenberger 1000050067 modeli orijinal çantasıyla satıldığı için darbeye karşı korumalıdır.
Yılda en az bir kez kalibrasyon kontrolü yaptırmak; hassas teşhislerde fark yaratır.

Sık Sorulan Sorular (FAQ)

Dijital manifold mu, analog manifold mu daha doğrudur?
Doğruluk açısından kaliteli bir dijital manifold, analog modellere göre çok daha hassastır. Ancak saha şartlarında dayanıklılık ve basit arıza tespiti söz konusu olduğunda Rothenberger 1000050093 gibi analog setler hâlâ tercih edilmektedir.

R32 ve R410A gazlarıyla aynı manifoldu kullanabilir miyim?
Evet, R32 ve R410A benzer basınç aralıklarında çalışır. Rothenberger 1000050093 bu iki gaz için optimize edilmiştir. Yine de gaz değişiminde hortumların tahliye edilmesi gerekir.

Manifoldun ekranındaki superheat ve subcooling değerleri ne işe yarar?
Superheat (aşırı kızdırma) sistemin doğru miktarda gazla şarj edilip edilmediğini, subcooling (aşırı soğutma) ise kondenser veriminin yeterli olup olmadığını gösterir. Aitcool harici sensörlü model bu değerleri otomatik hesaplar.

Tekli manometre saati yeterli midir?
Sadece basit klima dolumlarında HS5100L veya HS5100H gibi tekli modeller iş görür. Ancak profesyonel servis ekipleri için en az iki valfli set şarttır.

Yedepa.com'dan aldığım manifoldun garantisi ne kadar?
Yedepa.com'da satılan tüm orijinal marka manifoldlar üretici garantisi ile gelir. Marka ve modele göre garanti süreleri ürün sayfasında belirtilmektedir.

Sonuç ve Yedepa Avantajları

Doğru manifold seçimi, bir HVAC teknisyeninin işinin kalitesini ve hızını doğrudan etkiler. Aitcool'un akıllı dijital çözümleri, Hengsen'in geniş gaz veri tabanı, Elitech'in saha güvenilirliği, Rothenberger'in Alman üretim kalitesi ve OEM ekonomik seçenekleri arasından kendi iş profilinize en uygun modeli seçebilirsiniz. Yedepa.com, bu markaları tek çatı altında bulundurması, gerçek stok bilgisi sunması ve teknik destek vermesiyle Türkiye'deki HVAC ustalarının güvendiği bir platformdur.

Yedepa.com olarak yalnızca ürün satmıyor; servis sektöründe çalışan ustaların doğru ekipmanla buluşmasını sağlayan bir B2B yedek parça ağı kuruyoruz. Manifold seçiminde tereddüt yaşadığınızda Yedepa.com müşteri hizmetleri ekibimiz, sahada deneyimli teknik kadromuzla birlikte sizi yönlendirebilir. Profesyonel ölçüm aletleriyle daha verimli bir servis süreci için doğru adres Yedepa.com'dur.
