LG MBT038WMA Scroll Kompresör – 5 HP, R404A, 9.582 W / 32.694 BTU/h, 380-420 V Trifaze

LG MBT038WMA, ticari soğutma için üretilmiş 5 HP scroll (spiral) hermetik kompresördür. R404A ile çalışır, 380-420 V trifaze beslemelidir. Yoğuşma 40 °C / buharlaşma −10 °C koşulunda 9.582 W (32.694 BTU/h) soğutma kapasitesi verir.

Scroll Teknolojisi: Daha Az Parça, Daha Sessiz Çalışma, Yüksek Verim

Scroll kompresörde pistonlu tipteki gibi supap, segman ve krank-biyel takımı yoktur; sıkıştırma iki spiral arasında sürekli ve tek yönlü gerçekleşir. Bunun sahadaki karşılığı üç şeydir: daha az hareketli parça (arıza yüzeyi küçülür), titreşim ve gürültünün düşmesi, ve sıvı darbesine karşı daha toleranslı bir yapı.

Ayrıca scroll kompresörde sıkıştırma odası her devirde tam boşalır — ölü hacim yoktur. Bu da özellikle düşük buharlaşma sıcaklıklarında pistonlu eşdeğerine göre daha yüksek hacimsel verim demektir.

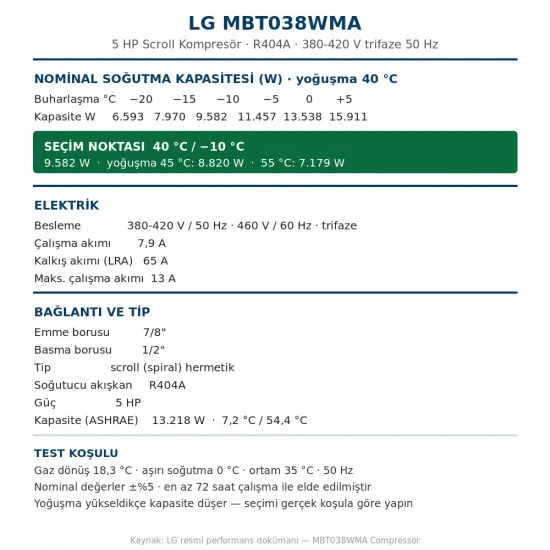

Nominal Soğutma Kapasitesi (W)

Gaz dönüş sıcaklığı 18,3 °C · aşırı soğutma 0 °C · ortam 35 °C · 50 Hz · değerler ±%5 toleranslıdır.

Tabloyu nasıl okumalı? Soldaki satır kondenserinizin çalıştığı yoğuşma sıcaklığı, üstteki sütun evaporatörünüzün buharlaşma sıcaklığıdır. Sıcak iklimde ya da kirli kondenserde yoğuşma yükselir: 40 °C yerine 55 °C'de çalışan aynı kompresör, −10 °C'de 9.582 W değil 7.179 W verir. Seçimi gerçek çalışma koşulunuza göre yapın.

Teknik Özellikler (Resmî LG Performans Dokümanı)

• Model: LG MBT038WMA · scroll (spiral) hermetik kompresör
• Güç: 5 HP · soğutucu akışkan: R404A
• Besleme: 380-420 V / 50 Hz · 460 V / 60 Hz · trifaze
• Çalışma akımı: 7,9 A
• Kalkış akımı (LRA): 65 A — sigorta ve kontaktör seçiminde bu değeri esas alın
• Maks. çalışma akımı: 13 A — termik röle bu değere göre ayarlanır
• Emme borusu: 7/8" · basma borusu: 1/2"
• Kapasite (ASHRAE 7,2 °C / 54,4 °C): 13.218 W
• Uygulama: ticari soğutma · soğuk oda · şok odası · market reyon grupları

• 🔧 Faz sırası kritiktir. Scroll kompresör tek yönde döner. Trifaze bağlantıda faz sırası ters olursa kompresör geriye döner: basınç yükselmez, ses anormal artar ve kısa sürede zarar görür. İlk çalıştırmada basma basıncının yükseldiğini doğrulayın; yükselmiyorsa iki fazın yerini değiştirin.
• 🔧 Elektrik tesisatı: kalkış akımı 65 A'e çıkar. Kontaktör, sigorta ve kablo kesitini bu değere göre seçin; termik röleyi 13 A maksimum çalışma akımına ayarlayın. Faz koruma rölesi kullanın — faz kaybı, faz sırası hatası ve düşük gerilim scroll kompresörün en sık üç ölüm nedenidir.
• 🔧 Karter ısıtıcısı: Duruşta yağa akışkan göçünü önler. Uzun duruşlardan sonra kompresörü çalıştırmadan önce ısıtıcının en az 8-12 saat enerjili kalması önerilir.
• 🔧 Emiş hattı filtresi ve sıvı hattında drayer kullanın. Scroll spiralleri dar toleranslıdır; sisteme giren katı partikül doğrudan aşınma yapar.
• ⚠️ Yağ ve nem: R404A ile POE yağ kullanılır ve POE nem çeker; hattı açık bırakmayın, vakumu tam çekin.
• Uygulama sınırı: Bu model R404A içindir. Farklı akışkan kullanımı üretici onayı gerektirir.
