Konor GQR14TG Hermetik Kompresör – 3/8 HP, R134a, 1.320 W / 4.504 BTU/h

Konor GQR14TG, R134a akışkanla çalışan 3/8 HP gücünde hermetik pistonlu soğutma kompresörüdür. ASHRAE koşullarında 1.320 W (4.504 BTU/h) soğutma kapasitesi verir. Ticari buzdolabı, vitrin dolabı ve teşhir reyonu gibi hafif ticari soğutma uygulamaları için üretilmiştir.

Hafif Ticari Tip Hermetik Pistonlu Kompresör

Kompresör fan soğutmalıdır ve kılcal boru ile kısılan devrelerde çalışır. Buharlaşma sıcaklığı aralığı −15 … +10 °C'dir — bu da onu artı (HBP/MBP) uygulamalarına, yani dondurucu değil soğutucu dolaplara uygun kılar.

Kapasite hangi koşulda ölçüldü? Yukarıdaki 1.320 W değeri, üreticinin ASHRAE test koşulunda ölçülmüştür: buharlaşma +7,2 °C, kondenzasyon +54,4 °C, emiş gazı 35 °C, ortam 35 °C. Aynı kompresör daha düşük buharlaşma sıcaklığında belirgin şekilde daha az kapasite verir — bu yüzden HP değeri tek başına karşılaştırma ölçütü değildir, W ve BTU değerine bakın.

Teknik Özellikler (Resmî Üretici Datasheet)

• Model: Konor GQR14TG · üretici Zhejiang Maidi Refrigeration
• Tip: hermetik, pistonlu (reciprocating) · fan soğutmalı · kılcal boru kontrollü
• Soğutucu akışkan: R134a
• Güç: 3/8 HP · silindir hacmi 14,3 cm³
• Soğutma kapasitesi: 1.320 W = 4.504 BTU/h (+7,2 °C / +54,4 °C)
• Çekilen güç: 580 W · COP 2,30 W/W
• Anma akımı: 2,8 A
• Besleme: 1 faz 220–240 V · 50 Hz (çalışma aralığı 187–242 V)
• Motor tipi: CSR · başlatma kondansatörü 80 µF · çalışma kondansatörü 15 µF
• Yağ: POE (ester) 32# · dolum 200 ml
• Boru iç çapı: emiş / basma / proses Ø6,2 mm

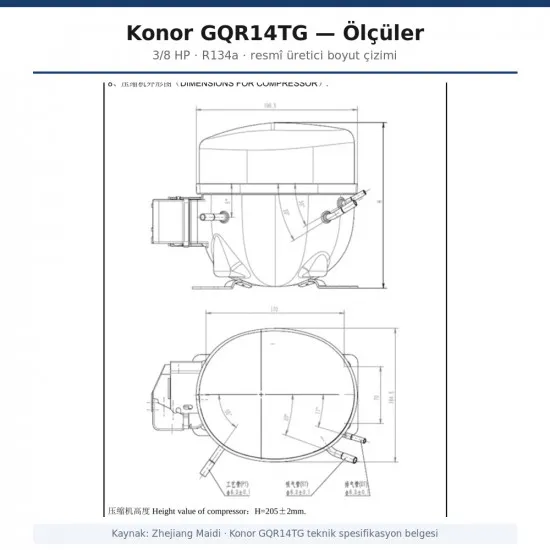

• Yükseklik: 205 ± 2 mm · net ağırlık 10,0 kg
• Termik koruma: açma 140 ± 5 °C · geri dönüş 61 ± 9 °C · açma süresi 7–14 sn
• Gövde: siyah, fırınlanmış boya · Sertifika: CCC

• ⚠️ Çalışma (daimi) kondansatörü kutuda gelmez. Bu model CSR motorludur; çalışması için 15 µF daimi kondansatör gerekir. Üreticinin aksesuar listesinde başlatma kondansatörü (80 µF) verilir, çalışma kondansatörü verilmez — ayrıca temin edilmelidir: 15 µF daimi devre kondansatör.
• Kutu içeriği: kompresör, termik koruma, starter röle, başlatma kondansatörü, motor bağlantı kapağı ve klipsi, 4 titreşim takozu, 4 montaj burcu.
• 🔧 Montaj: Kompresör dik çalışır; titreşim takozları olmadan bağlanmaz. Boruları lehimlerken gövdeyi ıslak bezle sarın, aşırı ısı sargı yalıtımını bozar.
• 🔧 Yağ uyumu: POE yağ nem çeker. Kompresörün emiş tıkacını montaj anına kadar açmayın; açık kalan kompresörün yağı nem alır ve devrede asit oluşur.
• ⚠️ Gaz uyumu: Bu model R134a içindir. R404A gibi yüksek basınçlı akışkanlarla çalıştırılmaz.
• Devreye almadan önce sistemi vakumlayın; kılcal boru ve drayer yenilenmeden kompresör değişimi yapılmaz.

Teknik doküman: Konor GQR14TG üretici teknik spesifikasyon belgesi (PDF)
