Kombi Devre Kartı (PCB) Nedir ve Ne İşe Yarar?

Modern kombilerde devre kartı (PCB — Printed Circuit Board), tüm sistemin beyni konumundadır. Brülör ateşleme zamanlaması, pompa hız kontrolü, gaz valfi açma/kapama, NTC sensör okuma, hata kodu üretme ve kullanıcı arayüzü iletişimi gibi onlarca kritik işlevi tek bir elektronik kart üzerinden yönetir. Kombinin çalışma döngüsündeki her sinyal — sıcaklık bilgisi, basınç verisi, alev algılama — bu kart üzerinden geçer ve yorumlanır.

Kombi devre kartları genel olarak iki ana kategoriye ayrılır:

• Ana kontrol kartı (Main PCB): Tüm kontrol mantığını barındıran, röleleri, triakları ve mikrokontrolörü içeren birincil karttır.

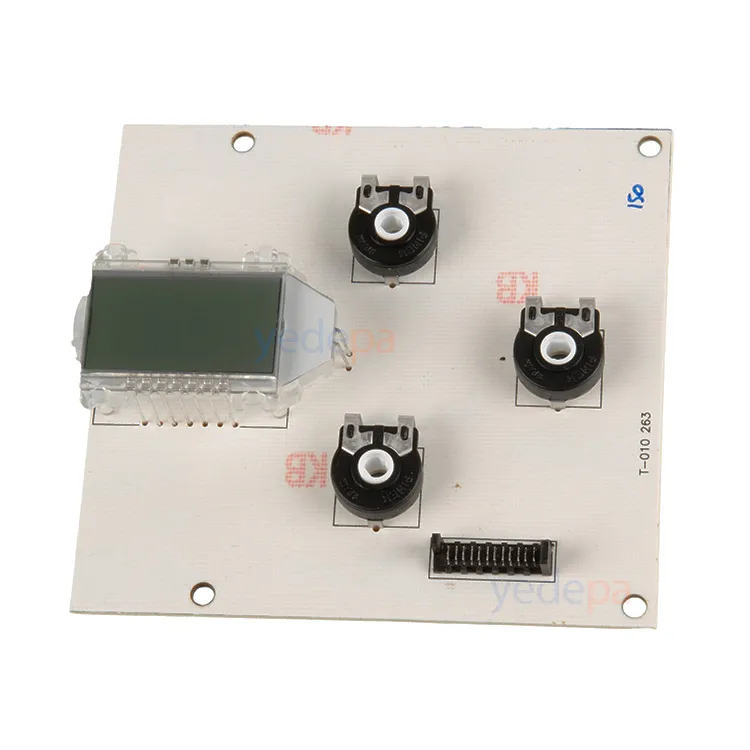

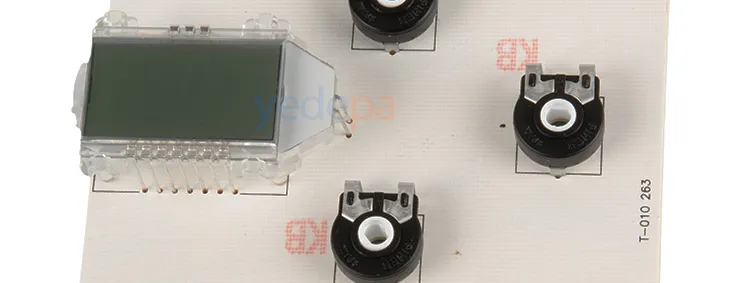

• Ara yüz kartı (Interface PCB / Display Board): Kullanıcıyla iletişimi sağlayan; sıcaklık ayar düğmeleri, LED/LCD ekran ve butonları taşıyan ikincil karttır.

Bu iki kartın birbirleriyle sağlıklı iletişim kurması sistemin doğru çalışması için zorunludur. Aralarındaki kablo veya konektör hasarları da sıkça gözden kaçan bir arıza kaynağıdır.

Isınma Sezonunda Neden Devre Kartı Arızaları Artar?

Yaz boyunca bekleme modunda kalan kombiler, sonbahar başında devreye alındığında devre kartı kaynaklı arızalar önemli ölçüde artış gösterir. Bu artışın arkasında birkaç temel fiziksel neden yatmaktadır:

• Nem ve yoğuşma: Uzun süre pasif kalan kartlarda, özellikle nem oranının yüksek olduğu bodrum veya balkon yerleşimli kombilerde, PCB yüzeyinde mikroskobik nem birikimi oluşur. Bu nem, iletken izleri arasında kaçak akıma ve kısa devreye yol açar.
• Korozyon: Baskı devre üzerindeki bakır izler, lehim noktaları ve konnektör pinleri oksitlenerek direnç artışına uğrar. Yüksek geçiş direnci, hassas sinyal hatlarında veri bozulmasına neden olur.
• Aşırı gerilim ve ani yüklenme: Sonbahar başında şebekedeki yük dengesizlikleri voltaj dalgalanmalarına yol açar. Bekleme modundaki kartlar, ani gerilim sıçramalarına karşı daha savunmasızdır; özellikle triak ve röle gibi güç bileşenleri ilk devreye girişte hasar görebilir.
• Termal çevrim yorgunluğu: Isınıp soğuma döngüleri, lehim noktalarında mekanik yorgunluk yaratır. Birkaç sezon sonra bu noktalar "kuru lehim" (cold solder joint) haline gelerek aralıklı ve tekrarlanmayan arızalara neden olur.

Tüm bu nedenler göz önüne alındığında, ısınma sezonu öncesinde yapılacak kısa bir görsel ve elektriksel kontrol rutin bakımın ayrılmaz parçası olmalıdır.

Devre Kartı Arızasının Belirtileri ve Hata Kodu Okuma

Yaygın Belirtiler

Kombi devre kartı arızaları çok çeşitli semptomlarla kendini gösterebilir. Aşağıdaki tabloda en sık karşılaşılan belirtiler ve olası kart bağlantıları özetlenmiştir:

• Kombi hiç yanmıyor, ekran da gelmiyor: Güç kaynağı devresi veya şebeke giriş sigortası hasarı.
• Ekran geliyor ancak brülör ateşlenmiyor: Ateşleme trансформатörünü kontrol eden çıkış devresi veya alev algılama (ionization) devresi arızası.
• Sürekli hata kodu görüntüleniyor: Sensör okuma devreleri veya karta gelen sensör sinyalinin yanlış yorumlanması.
• Pompa çalışmıyor ama ekran normal: Pompa röle/triak çıkışı hasarı.
• Gaz valfi açılmıyor: Gaz valfi sürücü devresi veya güvenlik kilitleme devresi arızası.
• Aralıklı, kendiliğinden kapanma: Kuru lehim, gevşek konektör veya termal koruma devresinin yanlış tetiklenmesi.
• Ekran donuyor veya tuşlar yanıt vermiyor: Ara yüz kartı veya karta giden iletişim hattı arızası.

Hata Kodu Tabanlı Tanı

Günümüz kombilerinin büyük çoğunluğu hata kodu sistemi kullanır. Hata kodları, arıza bölgesini daraltmak için birincil araçtır; ancak bir hata kodu doğrudan kartın arızalı olduğunu kanıtlamaz — önce o hata koduna karşılık gelen sensör veya aktüatör test edilmelidir.

Örneğin yaygın bir NTC sensör hata kodu aldığınızda önce NTC'nin direncini ölçün; sensör sağlamsa sorun kart üzerindeki okuma devresine işaret eder. Aynı mantık basınç sensörü, alev elektrodu ve türbin okuyucu için de geçerlidir. Hata kodunu üretici servis dökümantasyonuyla karşılaştırmak — bu bilgilere erişimi olmayan ustalar için Yedepa.com ürün sayfaları marka bazında teknik notlar içermektedir — tanı sürecini önemli ölçüde hızlandırır.

Multimetre ile Kombi Devre Kartı Nasıl Test Edilir?

Devre kartı teşhisinde multimetre en temel ve güvenilir araçtır. Aşağıdaki adımları sırasıyla uygulayın; her adımda güvenlik önceliği unutulmamalıdır.

Ön Hazırlık ve Güvenlik

1. Kombinin elektriğini kesin ve şebeke sigortasını indirin.
2. Kapasitörlerin boşalması için en az 2 dakika bekleyin.
3. ESD (elektrostatik deşarj) bilekliği takın veya topraklı bir yüzeye dokunarak kendinizi deşarj edin.
4. Kartı çıkarmadan önce tüm konnektörlerin pozisyonunu fotoğraflayın.

Adım Adım Ölçüm Prosedürü

1. Görsel inceleme: Kartı iyi aydınlatılmış ortamda inceleyin. Yanık iz, şişmiş/patlamış kapasitör, koyu leke veya karbonlaşmış bileşen arıyorsunuz. Entegre devre (IC) bacaklarında kısa devre izleri var mı kontrol edin.
2. Sigorta ölçümü: Multimetreyi süreklilik (direnç) moduna alın. Kartta bulunan cam veya seramik sigortaları ölçün. Süreklilik yoksa sigorta atmış demektir — yalnızca sigorta değişimiyle sorunu çözmüş olabilirsiniz, ancak neden attığını araştırmadan değiştirmeyin.
3. Güç kaynağı çıkış voltajı: Kombiye enerji verin (dikkatli olun: kart açıkta ve enerjili). Transformatör çıkışını ölçün. 230V AC girişinin ardından kart genellikle 5V ve 12V DC üretir. Bu değerler eksikse güç kaynağı devresi veya regülatör IC'si arızalıdır.
4. Röle ve triak kontrolü: Multimetreyi diyot moduna alın. Röle bobinleri normalde 100–500 Ω arası direnç gösterir; açık devre (OL) bobinin koptuğunu işaret eder. Triakların anot-katot arasında her iki yönde de iletim yoksa triak hasarlıdır.
5. Konektör ve kablo hattı: Süreklilik modunda kart konektöründen ilgili aktüatöre (pompa, gaz valfi, ateşleme teli) kadar hattı test edin. Ara kablo ya da konektör pin oksidasyonu, kartı yanlış suçlamanın en sık nedenidir.
6. Toprak bağlantısı: Kart şasesi ile kombi gövdesi arasındaki direnç 1 Ω'ın altında olmalıdır. Yüksek direnç, toprak potansiyeli kaymasına ve açıklanamayan hatalara yol açar.

Kuru Lehim Tespiti

Aralıklı arızalarda kuru lehim (cold solder joint) şüphesi varsa, kartı enerji kesiliyken dikkatle inceleyin: etrafı mat ve çatlak görünen lehim noktaları bu belirtiyi verir. Düşük güçlü bir havya ile şüpheli noktaları yeniden lehimlemek (reflow) sıklıkla sorunu çözer.

Doğru Yedek Devre Kartı Nasıl Seçilir?

Yanlış kart seçimi, hem zaman hem para kaybına yol açar. Doğru parça seçiminde dikkat edilmesi gereken kriterleri şöyle sıralayabiliriz:

Marka ve Model Eşleşmesi

Kombi devre kartları marka ve modele özgü yazılım içerir. Aynı görünüme sahip iki kart farklı parametrelerle programlanmış olabilir. Kartın üzerindeki part number (parça numarası) veya üretici kodu ilk referans noktanızdır. Bu kodu servis belgesinden veya eski kartın üzerinden okuyun.

Revizyon Numarası

Üreticiler aynı kart için zaman içinde revizyon yapar. Bazı revizyonlar geriye dönük uyumludur; bazıları değildir. Emin olmadığınız durumlarda Yedepa.com ürün sayfasındaki uyumluluk notlarını veya teknik desteği referans alın.

OEM mi, Aftermarket mi?

• OEM (Orijinal Ekipman Üreticisi) kartlar: Garantili uyumluluk, uzun ömür; ancak fiyat yüksektir.
• Kaliteli aftermarket kartlar: Maliyet avantajı sunar; ancak satın alırken güvenilir tedarikçilerden, test belgesi olan ürünleri tercih edin. Kalite belgesi sunmayan "no-name" kartlar, kısa sürede yeniden arızalanabilir ve kombiyi zarar görmekten koruyan güvenlik devrelerini içermeyebilir.

Ara Yüz Kartı ile Ana Kartı Karıştırmayın

Ekran ve tuş işlevsizliğinde doğrudan ana kartı şüphelendirmeyin. Önce ara yüz kartını ve aralarındaki iletişim kablosunu test edin. Ara yüz kartı arızalarında ana kart genellikle sağlamdır; yalnızca ara yüz kartını değiştirmek yeterli olur ve maliyet çok daha düşüktür.

Kombi Devre Kartı Değişim Adımları

Tanı tamamlandı ve kartın değiştirilmesi gerektiğine karar verildi. Aşağıdaki prosedür genel geçer niteliktedir; modele özel farklılıklar için servis kitabını başvuru kaynağı olarak kullanın.

1. Enerjiyi kesin: Kombinin elektriğini ve gaz vanasını tamamen kapatın. Kapasitör boşalması için bekleyin.
2. Ön kapağı açın: Kombinin plastik kaportasını çıkarın. Vidaları ve plastik klipsleri zorlamamaya dikkat edin.
3. Konnektörleri fotoğraflayın: Tüm kablo bağlantılarını birden fazla açıdan fotoğraflayın. Yanlış bağlantı iade edilen arızaların önemli bir kısmını oluşturur.
4. Konnektörleri ayırın: Her konektörü serbest bırakma kilidine basarak çekin; asla kablo üzerinden zorlamayın.
5. Kartı söküp çıkarın: Bağlantı vidalarını ya da plastik klipsleri gevşetin. Kartı yavaşça ve dik bir açıyla çıkarın.
6. Yeni kartı yerleştirin: Yeni kartı ESD torbasından çıkarın ve tüm konektörleri fotoğrafa bakarak teker teker bağlayın. Her konektörde "klik" sesi duyulduğunu teyit edin.
7. İlk enerji testi: Kapağı kapatmadan önce elektriği verin ve ekranın gelip gelmediğini kontrol edin. Hata kodu yoksa gaz vanasını açıp yanma testi yapın.
8. Parametre ayarı: Bazı kartlar ilk çalıştırmada brülör gücü, pompa hızı ve sıcaklık sınır parametrelerinin girilmesini gerektirir. Bu değerleri eski kart servis menüsünden not almış olmanız veya servis dokümantasyonuna sahip olmanız şarttır.
9. Kapağı kapatın ve sistemi izleyin: Birkaç ısınma-soğuma döngüsü boyunca kombinin davranışını gözlemleyin. Aralıklı sorunlar ilk saatlerde ortaya çıkar.

Devre Kartı Ömrünü Uzatmak: Önleyici Bakım Önerileri

Devre kartı değişimi maliyetli bir müdahaledir. Aşağıdaki önlemler kart ömrünü belirgin biçimde uzatır:

• Gerilim koruyucu (voltaj regülatörü / UPS) kullanımı: Özellikle şebeke kalitesinin düşük olduğu bölgelerde kombi beslemesine gerilim regülatörü veya UPS bağlamak, aşırı gerilim hasarlarını önler.
• Yıllık konektör bakımı: Her sezon başında konektörleri çıkarıp oksit temizleyici sprey ile temizlemek, temas direncini düşürür ve veri hatalarını azaltır.
• Nem önleme: Kombi odasının havalandırmasını sağlamak ve gerekirse küçük bir rutubet alıcı yerleştirmek, kart korozyonunu geciktirir.
• Sensörleri zamanında değiştirin: Bozuk NTC, türbin okuyucu veya basınç sondası kartı yanlış sinyal almasına ve defalarca gereksiz koruma devresi tetiklemesine neden olur. Bu aşırı döngüler röleler ve triaklar üzerinde kümülatif hasar bırakır.
• Kart üzerine su/kimyasal temas ettirmeyin: Temizlik sırasında basınçlı su veya solvent kartın üzerine sıçramamalıdır.
• Doğru sigorta değeri kullanın: Sigorta değişiminde asla orijinalden daha yüksek amperli sigorta takmayın; bu kısa devre durumunda kartı tamamen yakabilir.

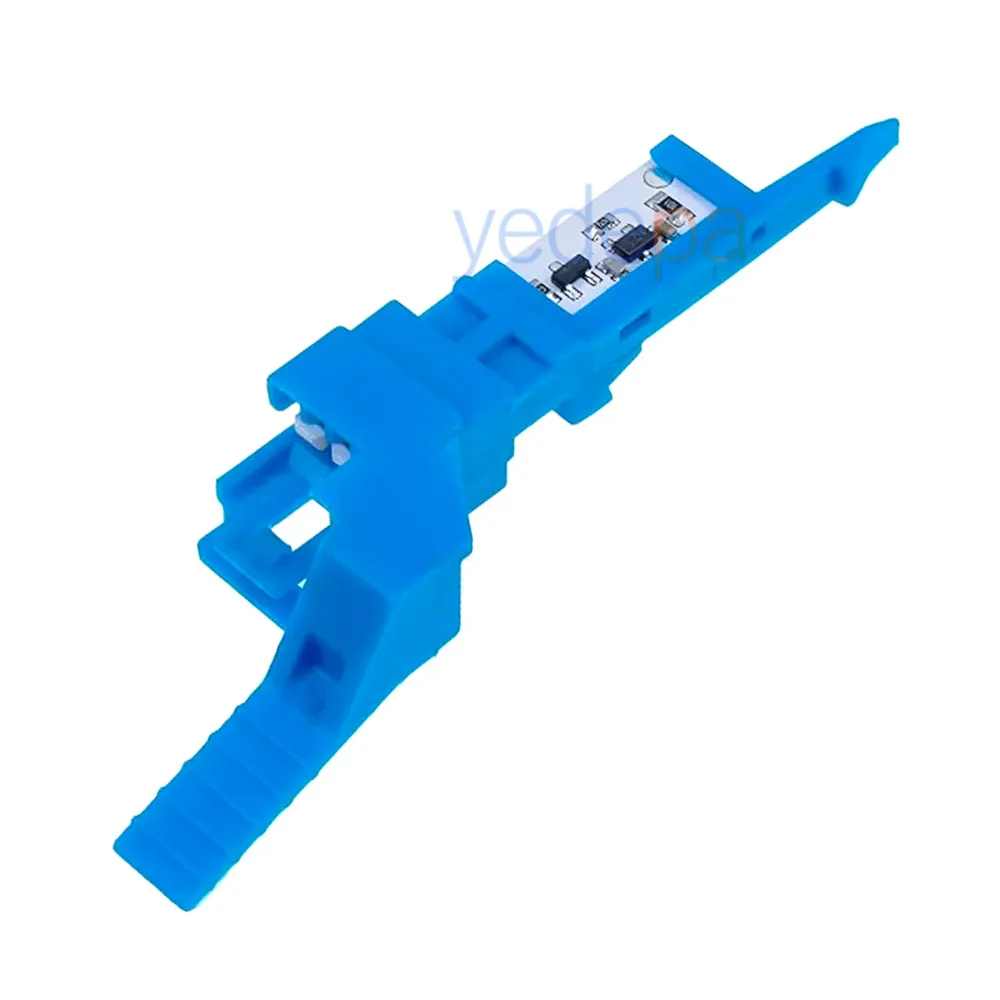

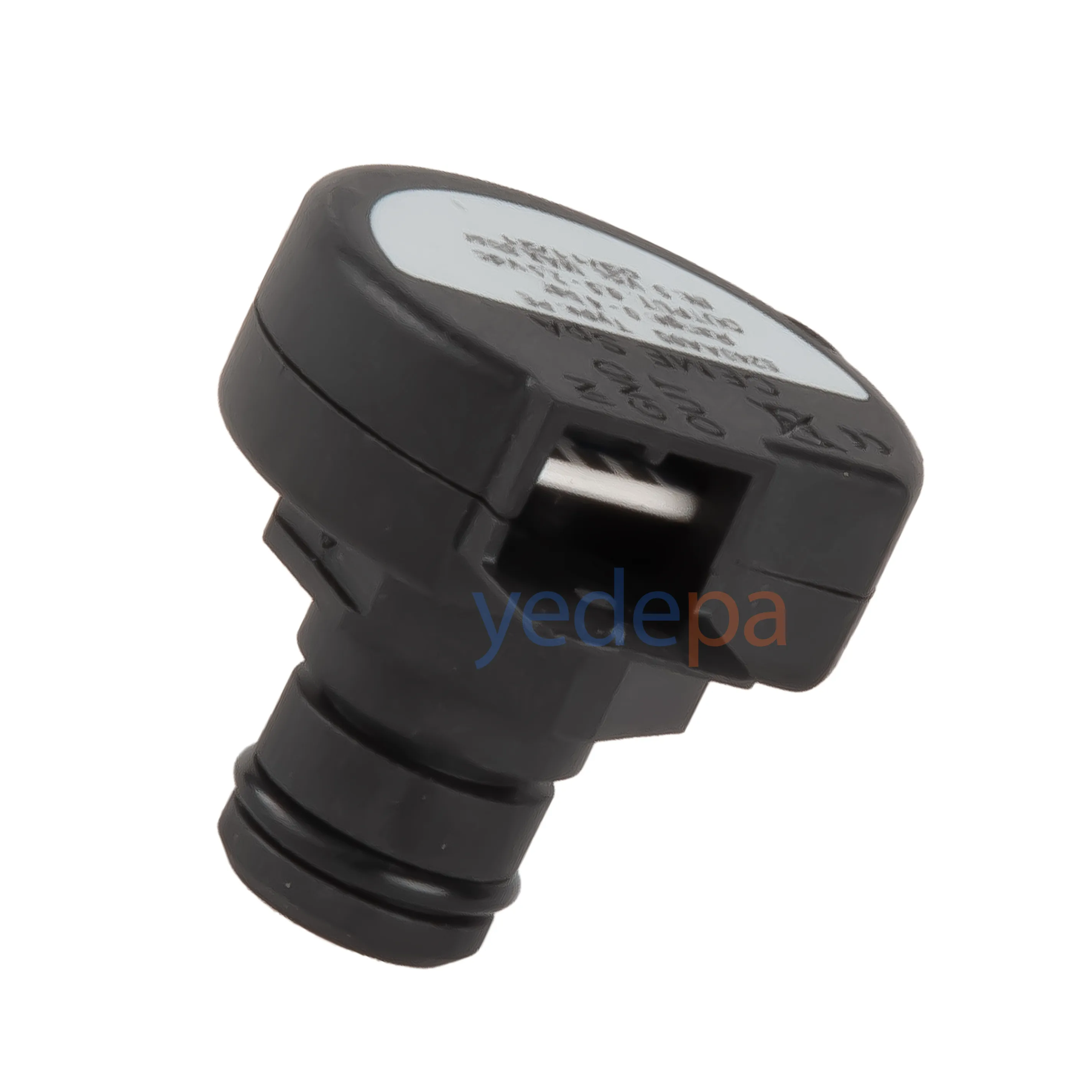

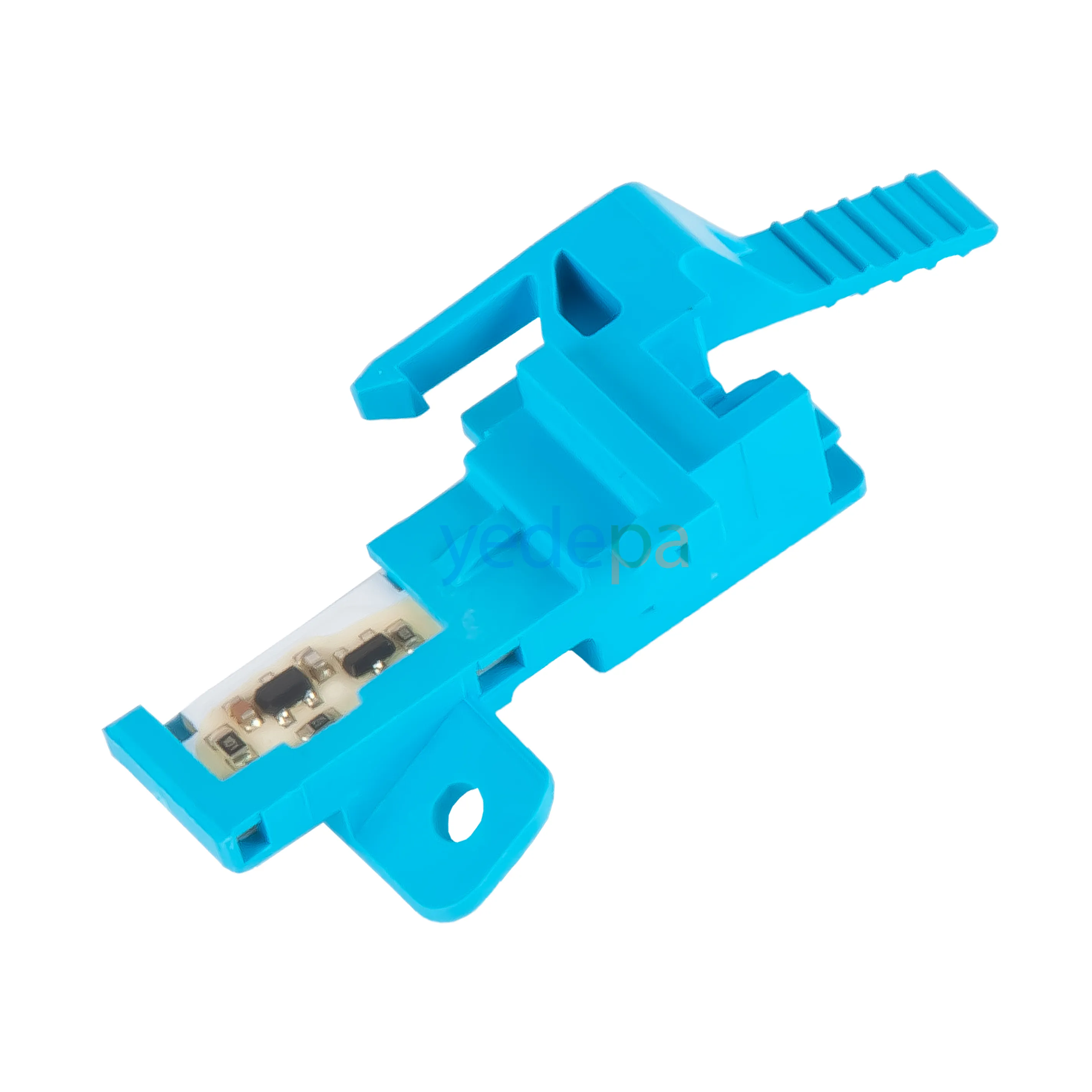

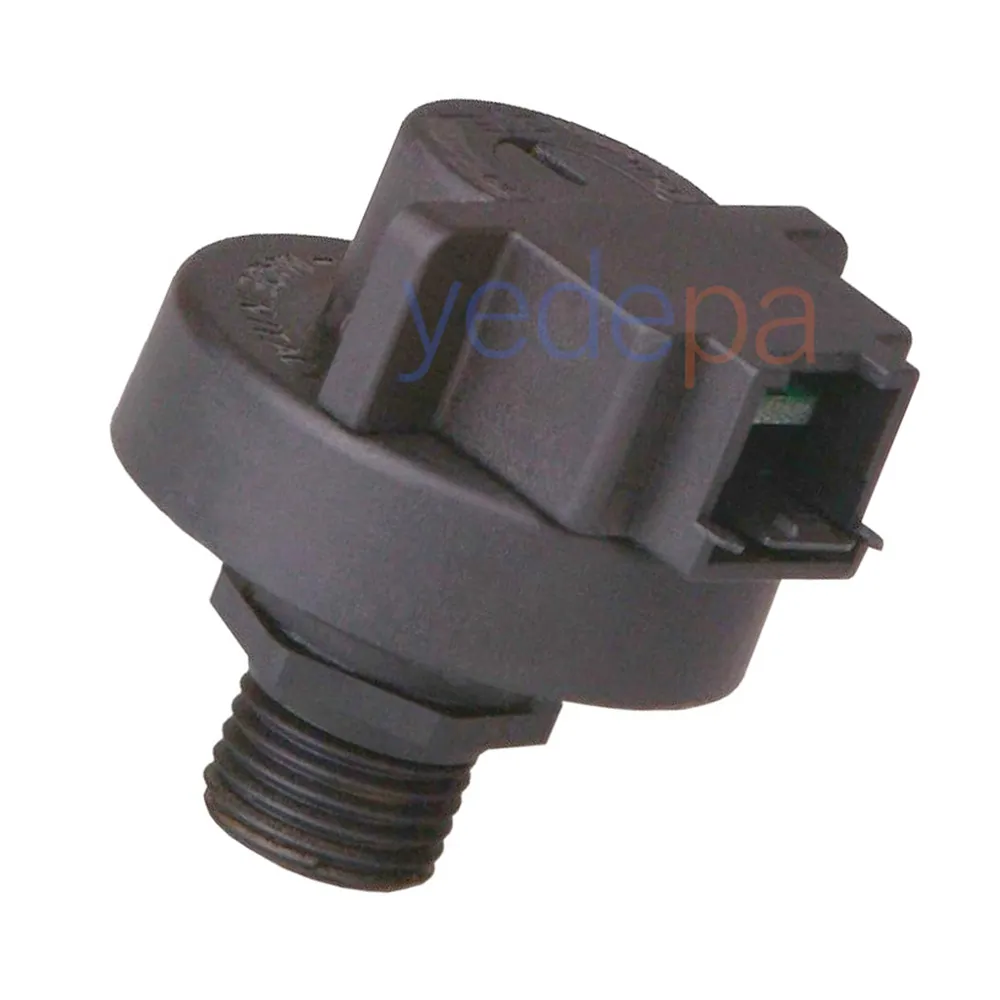

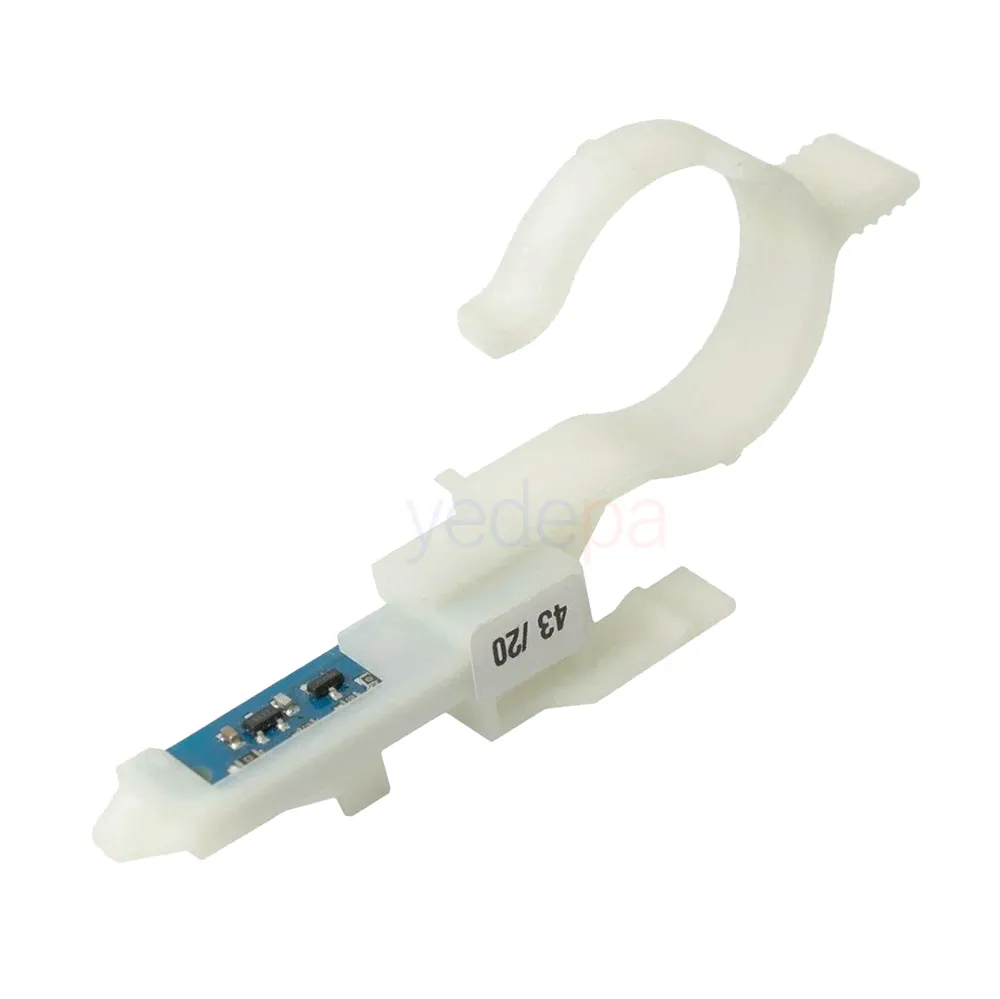

Yedepa.com'da stoklu bulunan kombi yedek parça kategorisi; türbin okuyucular, basınç sondaları ve ara yüz kartları dahil 500'ü aşkın ürünle, sezon başı bakımında ihtiyaç duyulan tüm bileşenleri tek noktadan temin etmenizi sağlar.

Sık Sorulan Sorular

Kart tamiri mi, yoksa değişimi mi daha mantıklı?

Yanık bir triak veya şişmiş kapasitör gibi tek bileşen hasarlarında, teknik bilgisi yeterli bir teknisyen için komponent düzeyinde tamir ekonomik bir seçenektir. Ancak mikrokontrolör veya EEPROM hasarlarında, özellikle yazılım kaynaklı sorunlarda orijinal programlı bir kart değişimi her zaman daha güvenlidir.

Devre kartı değişiminden sonra kombi neden hata kodu vermeye devam ediyor?

En yaygın neden, yeni kartın ilk çalıştırmada parametre ayarı gerektirmesidir. Bunun yanı sıra, asıl arıza kart olmayan başka bir bileşendeyse (örn. bozuk NTC, tıkalı türbin) yeni kart da aynı hatayı üretmeye devam edecektir. Kart değişimi öncesinde tüm sensörlerin sağlıklı olduğundan emin olmak, gereksiz kart değişimlerini önler.

Universal kombi kartı kullanılabilir mi?

Klima sektöründe yaygın olan universal kart konsepti, kombide henüz aynı olgunluğa ulaşmamıştır. Kombiler gaz yakma, güvenlik kilitleme ve alev denetleme gibi kritik işlevler nedeniyle marka özgün yazılım gerektirir. Yetkisiz veya uyumsuz bir kart, yangın veya gaz kaçağı gibi ciddi güvenlik risklerine yol açabilir.

Sonuç

Kombi devre kartı arızaları, ısınma sezonunun başında teknisyenlerin en sık karşılaştığı ve çözüm süreci en çok zaman alan problemler arasında yer almaktadır. Doğru tanı için hata kodunu okumak, multimetre ile sistematik ölçüm yapmak ve sensörleri karttan önce test etmek temel prensiplerdir. Yedek parça seçiminde part number ve revizyon eşleşmesini asla atlamamak, hem garanti hem de güvenlik açısından zorunludur.
