Kombi Ateşleme Elektrodu Nedir? İyonizasyon Elektrodu ile Farkı Ne?

Modern kombilerde yanma odası içinde iki kritik görev üstlenen elektrotlar bulunur: ateşleme elektrodu ve iyonizasyon elektrodu. Bu iki bileşen, kombinin güvenli ve verimli çalışmasının temel taşlarıdır. Aralarındaki farkı anlamak, doğru arıza tespiti yapabilmek için şarttır.

Ateşleme Elektrodu

Ateşleme elektrodu (spark elektrodu ya da buji elektrodu olarak da anılır), ateşleme trafosundan gelen yüksek voltajlı elektrik akımını alarak gaz-hava karışımını tutuşturmak için kıvılcım üretir. Yapısı itibarıyla genellikle seramik izoleli bir gövde ile yanma odası içine uzanan paslanmaz çelik bir uçtan oluşur. Seramik kısım, yüksek voltajın gövde veya brülöre kaçmasını önleyen izolasyon elemanıdır.

İyonizasyon Elektrodu

İyonizasyon elektrodu (alev algılama elektrodu) ise alevin varlığını elektriksel olarak doğrulayan bileşendir. Alev içinden geçen zayıf bir doğru akım (genellikle 1–10 µA) kontrol kartı tarafından okunur. Bu akım tespit edilmezse kart gaz vanasını kapatır; ısıtma durur ve cihaz hata kodu üretir. Bazı kombilerde her iki işlev tek bir elektrot üzerinde birleştirilirken, birçok modelde ayrı ayrı tasarlanmıştır.

Özetle: Ateşleme elektrodu tutuşturur, iyonizasyon elektrodu alevin var olup olmadığını izler. Her ikisinin de sağlıklı çalışması, kombinin güvenlik döngüsünü tamamlaması için zorunludur.

Ateşleme Elektrodu Arızasının Belirtileri Nelerdir?

Ekim ayında kombinizi ilk kez çalıştırdığınızda veya bir servis çağrısına gittiğinizde aşağıdaki belirtilerden bir ya da birkaçıyla karşılaşıyorsanız, ateşleme ya da iyonizasyon elektrodu şüphenizin ilk sırasında yer almalıdır.

• Kombi ateş almıyor: Cihaz çalışma komutu alıyor, fan devreye giriyor, ateşleme sesi duyuluyor ama alev oluşmuyor.
• E3, F3, E01, 3E gibi hata kodları: Marka ve modele göre değişmekle birlikte bu kodların büyük bölümü "alev yok" veya "ateşleme hatası" anlamına gelir.
• Kısa süre yanıp sönen alev (lockout): Brülör tutuşuyor ancak birkaç saniye içinde sönüyor ve kombi kilitlenme moduna giriyor. Bu durum çoğunlukla iyonizasyon akımının okunamamasından kaynaklanır.
• Tekrarlayan reset ihtiyacı: Kullanıcı kombiye her reset attığında birkaç saatliğine çalışıyor, ancak sorun kalıcı olmuyor.
• Görsel bozulma: Elektrot ucunda yanık, kararmış veya aşınmış iz; seramik kısımda çatlak ya da kırık.
• Kıvılcım sesi olmadan ateşleme denemesi: Tik-tik sesi duyulmuyorsa sorun trafo veya elektrotta olabilir.

Dikkat: Gaz vanası, kontrol kartı ve ateşleme trafosu arızaları da benzer belirtiler üretebilir. Bu nedenle elektrodu test etmeden önce sistematik bir arıza tespiti yapılmalıdır.

Adım Adım Arıza Tespiti: Sahada Nasıl Teşhis Edilir?

Bir usta olarak sahada hızlı ve güvenilir teşhis yapabilmek için aşağıdaki sırayı takip edin:

1. Hata kodunu not alın: Kombinin ekranındaki kodu marka servis dokümantasyonundan veya teknik veri sayfasından kontrol edin. "Alev yok" veya "ateşleme hatası" kategorisindeyse elektrotu inceleyin.
2. Gaz besleme kontrolü: Bağlı diğer gaz cihazlarının çalışıp çalışmadığını kontrol edin. Gaz kesintisi olasılığını dışlayın.
3. Görsel muayene: Kombinin kapağını açın; elektrodu çıkarmadan önce yanma odasını fenerle veya endoskopla inceleyin. Elektrot ucunda siyah karbon birikimi, erozyon veya çatlak var mı?
4. Elektrodu çıkarın ve ölçün:
   • Seramik gövdede herhangi bir çatlak yüksek voltajın kaçmasına neden olur — değiştirin.
   • Elektrot ucu ile brülör gövdesi arasındaki boşluğu (gap) ölçün. Çoğu kombide bu değer 3–4 mm olmalıdır; aşırı aşınma veya yamulma nedeniyle değişmişse kıvılcım oluşmaz.
   • Multimetre ile seramik izolasyon direncini ölçün: Kuru ortamda değer MΩ mertebesinde olmalıdır. Düşük direnç = nemli veya kırık seramik.
5. Bağlantı kablosunu kontrol edin: Yüksek voltaj kablosunun her iki ucundaki klemenslerin sağlam oturduğundan emin olun. Gevşek bağlantı, elektrottan önce kontrol edilmesi gereken en basit sorundur.
6. Ateşleme trafosunu test edin: Elektrot sağlam görünüyorsa sorun trafoda olabilir. Trafo çıkışında kıvılcım alınıp alınmadığını yalıtımlı bir test aletiyle doğrulayın.
7. İyonizasyon akımını ölçün: Mikro ampermetre ile elektrot devresine seri girerek alev varlığında 1 µA'nın üzerinde akım okunup okunmadığını test edin. Akım yok veya çok düşükse elektrot kirliliği ya da yanlış konumlama söz konusudur.

Bu adımları sistematik biçimde uyguladıktan sonra elektrodu değiştirme kararı çok daha güvenilir bir temele oturacaktır. Yedek parça seçiminde ise bir sonraki bölümdeki kriterlere dikkat edin.

Doğru Ateşleme Elektrodu Nasıl Seçilir?

Ateşleme elektrodu seçimi, "bir elektrot yerine başka bir elektrot takılır" şeklinde yapılmamalıdır. Yanlış parça kullanımı, tekrar eden arızalara, enerji verimsizliğine ve hatta güvenlik risklerine yol açabilir. Doğru seçim için şu kriterlere odaklanın:

1. Marka ve Model Uyumluluğu

Her kombinin yanma odası geometrisi, elektrot montaj açısı ve kablo bağlantı tipi farklıdır. Ferroli, Vaillant, Ariston, Demirdöküm, Viessmann, Buderus, Baymak, ECA, Heatline gibi markaların her modeli için üretici teknik şartnamelerine uygun elektrotlar kullanılmalıdır. Ürün açıklamalarında belirtilen uyumlu modelleri çapraz kontrol etmek, yanlış parça montajını önler.

2. Elektrot Boyu ve Açısı

Elektrotun toplam boyu (örneğin L: 440 mm), ucunun yanma odası içindeki konumlandırmasını doğrudan etkiler. Kısa bir elektrot brülörün alevleme bölgesine yeterince uzanamaz; uzun bir elektrot ise yanlış bir açıyla gaz akışını bozabilir. Orijinal parçanın boyutuyla birebir eşleşen ürünleri tercih edin.

3. Seramik Kalitesi

Seramik izolasyon, yüksek voltajın (genellikle 8.000–15.000 V) güvenli biçimde taşınması için kritiktir. Düşük kaliteli seramik, ısıl şokla çatlar; bu durum hem kıvılcım üretimini engeller hem de kısa devre riskini artırır. Orijinal veya belgelenmiş OEM kalitesindeki elektrotları tercih edin.

4. Kombi ve İyonizasyon Entegrasyonu

Bazı modeller ateşleme ve iyonizasyon işlevini tek bir kombine elektrot üzerinde yürütür. Bu tür kombilerde ayrı bir ateşleme elektrodu takılmaya çalışılması devre dışı bırakma hatasına neden olur. Cihazın şemasını inceleyerek tek mi çift mi elektrot kullandığını belirleyin.

5. Orijinal mi, Muadil mi?

Orijinal parçalar üretici garantisi kapsamındadır ve boyutsal uyumu kesindir. Muadil parçalar ise maliyet avantajı sunar; ancak teknik özelliklerin eşdeğer olduğu doğrulanmalıdır. Yedepa.com'da listelenen elektrotların ürün sayfalarında hangi modele uyduğu, teknik ölçüleri ve orijinallik durumu açıkça belirtilmektedir.

Ateşleme Elektrodu Değişimi: Adım Adım Uygulama

Doğru parçayı temin ettikten sonra değişim işlemi deneyimli bir usta için kısa sürer; ancak her adımda güvenlik prosedürlerine uymak zorunludur.

1. Kombiye giden gaz vanasını kapatın. Gaz besleme tamamen kesilmeden asla yanma odası açılmamalıdır.
2. Elektrik bağlantısını kesin. Kombinin fişini çekin veya sigortasını indirin. Sadece termostatı kapatmak yetmez.
3. Kombinin soğumasını bekleyin. Özellikle hızlı servis vakalarında yanma odası çok sıcak olabilir; en az 15 dakika bekleyin.
4. Ön kapağı ve brülör erişim panelini açın. Model bazında bu adım için 2–4 vida gevşetmek gerekebilir.
5. Yüksek voltaj kablosunu elektrottan ayırın. Kabloyu çekerken plastik klemensten tutun, kablo gövdesinden değil.
6. Montaj vidasını veya klemensini gevşetin ve elektrodu dikkatlice çıkarın. Seramiği kesinlikle metal yüzeylere çarpmayın — çatlak oluşabilir.
7. Yeni elektrodu takın: Montaj contasını veya yüzüğünü kontrol edin. Hasarlı conta yanma odası sızdırmazlığını bozar.
8. Elektrot açısını ve uç mesafesini doğrulayın: Brülör gövdesiyle arasındaki gap'i tekrar ölçün (3–4 mm).
9. Kabloyu takın ve sıkıca oturduğundan emin olun.
10. Kapakları kapatın, gaz vanasını açın, elektriği verin ve kombiye çalışma komutu gönderin.
11. İlk ateşlemeden sonra alev stabilitesini, hata kodlarının temizlenip temizlenmediğini ve iyonizasyon akımını kontrol edin.

Önemli not: Türkiye'de kombiler üzerinde yapılan bakım ve onarım işlemleri, yetkili servis veya EPDK/Doğalgaz dağıtım kuruluşlarının belirlediği koşullara tabidir. Her türlü gaz tarafı müdahalesi uygun belgeye ve tecrübeye sahip teknisyenler tarafından yapılmalıdır.

Elektrodu Ömrünü Uzatmak İçin Bakım Önerileri

Ateşleme elektrodu teorik olarak uzun ömürlü bir parçadır; ancak yanlış yakıt kalitesi, kirli yanma ve ihmal edilen bakım bu ömrü dramatik biçimde kısaltır. Aşağıdaki uygulamalar elektrodu korur ve kombiyi sezon başında sorunsuz devreye alır:

• Yıllık bakımda elektrotu çıkararak temizleyin: Elektrot ucundaki karbon birikintileri ince zımpara veya tel fırça ile dikkatlice temizlenebilir. Seramiğe temas etmemeye özen gösterin.
• Gap kontrolünü her bakımda tekrarlayın: Yüzlerce ateşleme döngüsü sonrasında elektrot ucu aşınır ve gap açılır. Kapanan veya açılan gap kıvılcım kalitesini düşürür.
• Yanma kalitesini izleyin: Kirli bir brülör veya hatalı hava-gaz oranı, alev sıcaklığını artırarak elektrodu hızla aşındırır. Yıllık bakımda brülörü de temizleyin.
• Baca ve egzoz kontrolü: Tıkalı baca, yanma odası içi basıncını değiştirerek alevin konumunu bozar; bu da iyonizasyon akımının düşmesine ve tekrarlayan "alev yok" hatalarına yol açar.
• Nem ve dondan koruyun: Uzun süreli kapalı kalan kombilerde kondenzasyon oluşabilir; bu nem seramik izolasyonu zayıflatır. Sezon sonu bakımında elektrotu kontrol edin.
• Doğru yedek parçayı stokta tutun: Özellikle yaygın marka ve modeller için bir yedek elektrot stoğu, kış ortasındaki acil çağrılarda büyük avantaj sağlar.

Marka Bazında Yaygın Elektrot Modelleri ve Dikkat Edilecekler

Türkiye pazarında en yaygın kombilere ait elektrot seçiminde ustalar aşağıdaki noktaları göz önünde bulundurmalıdır:

Vaillant (TurboTEC, AtmoTEC, ecoTEC, Yoğuşmalı Modeller)

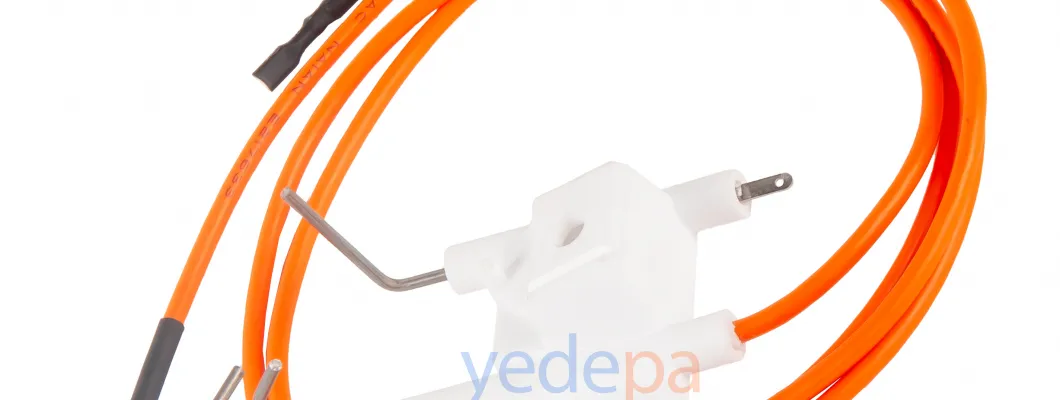

Vaillant kombilerin bir kısmı ateşleme ve iyonizasyonu ayrı elektrotlarla gerçekleştirir. TurboTEC ve AtmoTEC ProPlus modelleri için doğrudan uyumlu elektrotlar tercih edilmeli; yoğuşmalı modeller için ayrı elektrot serisi kullanılmalıdır. Elektrot kablosunun silikon kalitesi soğuk havalarda önem kazanır.

Ariston, Chaffoteaux, Hotpoint

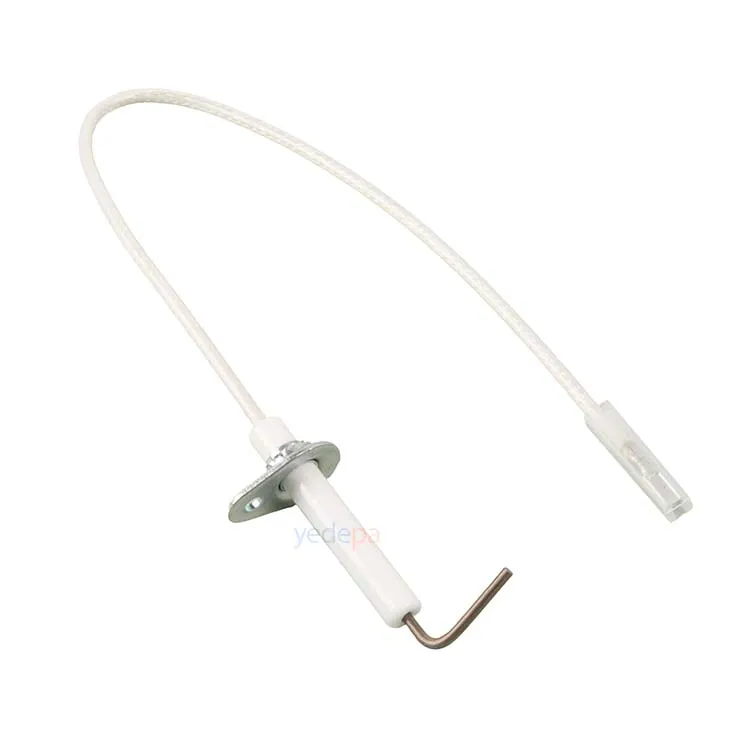

Bu markaların Egis, Cares Premium ve benzeri serileri çoğunlukla kombine elektrot kullanır. Yanlış taraf seçimi (sağ/sol konumlandırma) alevleme geometrisini bozar. Orijinal parça numarasıyla karşılaştırma yaparak sipariş vermek en güvenli yaklaşımdır.

Demirdöküm (Neva, Nitromix)

Demirdöküm Neva ve Nitromix serilerinde sağ ve sol olmak üzere ayrı elektrot versiyonları bulunur. Hatalı tarafı takmak fiziksel olarak mümkün görünse de yanma odası içindeki açı yanlış olacağından ateşleme güvenilmez hale gelir. Ürün açıklamasındaki "sağ" veya "sol" ibaresini mutlaka kontrol edin.

Ferroli

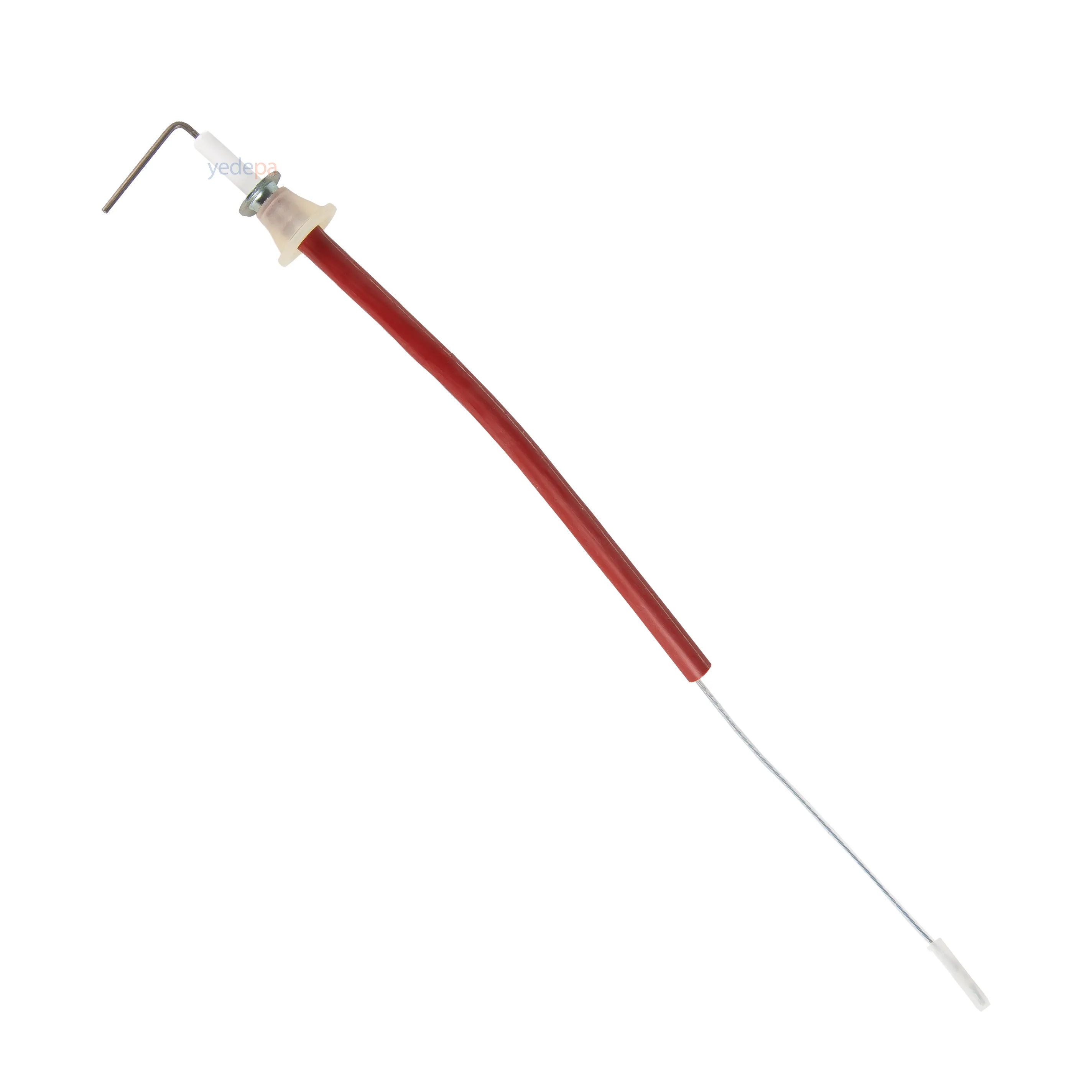

Ferroli Divacondens D Plus gibi yoğuşmalı modellerde uzun elektrotlar (440 mm ve üzeri) kullanılır. Boyut uyumsuzluğu bu modellerde özellikle kritiktir; çünkü elektrot ucunun brülör yüzeyine göre konumu ateşleme açısını belirler.

Viessmann (Vitodens 100)

Viessmann Vitodens 100 serisi, yüksek verimli paslanmaz çelik ısı eşanjörü ve özel brülör geometrisiyle öne çıkar. Bu modelde hem buji hem de iyonizasyon görevi birleştirilmiş özel bir elektrot kullanılır; genel amaçlı elektrotlarla değiştirilmesi kesinlikle önerilmez.

Buderus

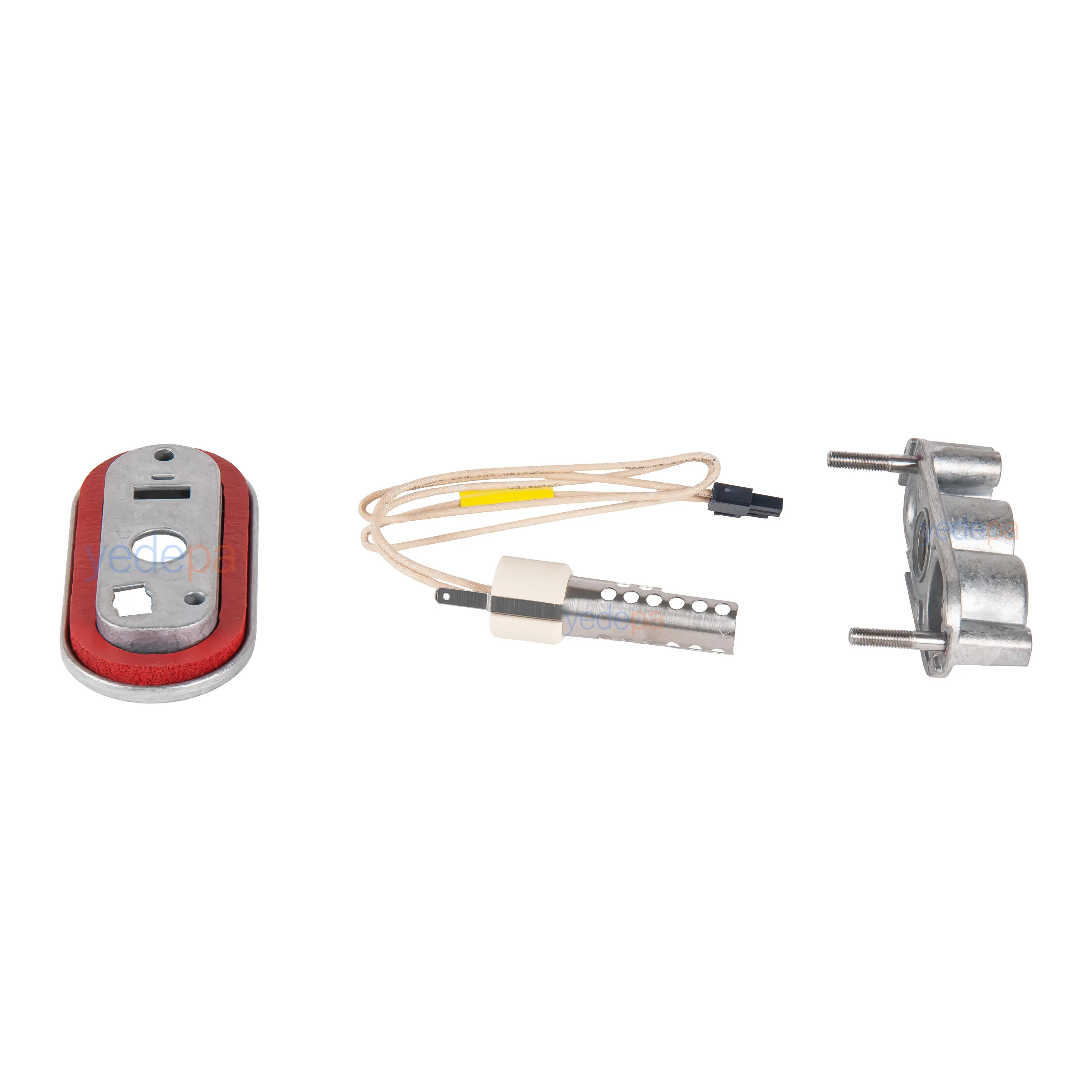

Buderus GB112, GB022 gibi dökme demir eşanjörlü modellerde genellikle ateşleme ve iyonizasyon için elektrot seti halinde değişim yapılır. Seti parçalara ayırarak sadece birini değiştirmek, saha deneyiminde karşılaşılan yaygın hatalardan biridir.

Yedepa.com'da ürün sayfalarında marka-model uyumluluk bilgileri ve teknik ölçüler açıkça yer almaktadır; sipariş vermeden önce bu bilgileri iki kez doğrulamanızı öneririz.

Sıkça Sorulan Sorular

Ateşleme elektrodu ne kadar süre kullanılır?

Kaliteli bir elektrot, normal şartlar altında 5–10 yıl veya yaklaşık 10.000–20.000 ateşleme döngüsü ömrüne sahiptir. Ancak kirli yakıt, hatalı yanma ve bakım eksikliği bu süreyi dramatik şekilde kısaltabilir.

Elektrotu kendi başıma değiştirebilir miyim?

Elektrot değişimi teknik açıdan görece basit bir işlem olsa da gaz tarafına müdahale içerdiğinden yetkili ya da deneyimli teknik personel tarafından yapılmalıdır. Güvenlik protokollerine uymayan müdahaleler hem kullanıcıyı hem de tesisatı tehlikeye atar.

İyonizasyon elektrodu arızası mı, ateşleme elektrodu arızası mı?

İkisi arasındaki fark gözlemle anlaşılabilir: Kombi hiç ateş almıyorsa (kıvılcım yok veya gaz tutuşmuyor) ateşleme elektrodu önce şüphelidir. Kombi ateş alıyor ama birkaç saniyede sönüyorsa iyonizasyon elektrodu veya bağlantısı incelenmelidir.

Aynı elektrotun muadilini kullanabilir miyim?

Evet, kaliteli muadil elektrotlar kullanılabilir; ancak boyutsal ve elektriksel özellikler orijinalle eşleşmeli, satıcının uyumluluk garantisi bulunmalıdır. Yedepa.com'daki muadil ürünler marka-model uyumluluğu belirtilerek listelenmektedir.
