Kombi 3 Yollu Vana Nedir ve Ne İş Yapar?

Sonbahar aylarıyla birlikte kombiler uzun bir aradan sonra yeniden devreye alınmaya başlanır. Bu dönemde en sık karşılaşılan arızaların başında 3 yollu vana (diverter valve) sorunları gelir. Peki bu parça tam olarak ne yapar ve neden bu kadar kritiktir?

Kombide hem kalorifer ısıtma hem de sıcak kullanım suyu (mutfak, banyo) üretimi gerçekleşir. Bu iki işlev aynı anda yürütülemeyeceğinden, kombinin hangisini önceliklendireceğine karar veren bir yönlendirme elemanına ihtiyaç vardır. İşte bu görevi 3 yollu vana üstlenir.

Vana, kombi devresindeki sıcak suyu ısıtma devresine mi yoksa sıcak kullanım suyu eşanjörüne mi göndereceğini, aldığı elektriksel sinyal doğrultusunda belirler. Çoğu modern kombide bu yönlendirme işlemi step motor (adım motoru) aracılığıyla gerçekleştirilir; bu nedenle "3 yollu vana" derken aslında hem mekanik vana gövdesini hem de onu kontrol eden motoru bir arada düşünmek gerekir.

Kombinin hidrolik kalbinde yer alan bu parça, günde defalarca konum değiştirerek çalışır. Dolayısıyla aşınma ve mekanik yıpranmaya oldukça açık bir bileşendir.

3 Yollu Vana Arızasının Belirtileri Nelerdir?

Sahada en çok yanılgıya düşülen konulardan biri, 3 yollu vana arızasını başka kombi sorunlarıyla karıştırmaktır. Aşağıdaki belirtiler, vanadaki bir arızaya işaret edebilir:

Isıtma Devresinde Soğuk Kalma

Kombi çalışıyor, sıcak kullanım suyu geliyor; ancak radyatörler ısınmıyor. Bu durum çoğunlukla vananın ısıtma devresine geçiş yapamadığını gösterir. Vana mekanik olarak kullanım suyu konumunda takılı kalmıştır.

Sıcak Kullanım Suyu Gelmiyor

Tam tersi bir senaryo da mümkündür: radyatörler ısınıyor ama musluklardan sıcak su gelmiyor. Bu kez vana, ısıtma devresinde sabit kalmış demektir.

Her İki Devre de Yetersiz Çalışıyor

Vana tam olarak hiçbir konumda duramıyor ve sürekli ara pozisyonda kalıyorsa, hem ısıtma hem de kullanım suyu verimi düşer. Kullanıcı "kombi yeterince ısıtmıyor" veya "su tam sıcak olmuyor" şikâyetiyle başvurabilir.

Kombi Hata Kodu Veriyor

Pek çok kombi markası 3 yollu vana arızasında ekranda hata kodu gösterir. Örneğin Baymak ve ECA'da E3, Vaillant'ta F.75, Ariston'da 105 kodları bu arıza grubunu işaret edebilir. Ancak hata kodu yorumu her zaman servis dökümanıyla doğrulanmalıdır.

Kombiden Titreşim veya Tıkırtı Sesi

Step motorun adım adım hareket etmesi sırasında oluşan titreşim, mekanik arızada anormal bir sesle kendini belli edebilir. Özellikle çalıştırma anında duyulan tıkırtı veya sürekli vızıltı, motorun kilitlendiğine işaret eder.

Arıza Tanısı: Sahada Nasıl Test Edilir?

Üç yollu vana arızasını doğrulamak için sahada uygulanabilecek birkaç basit yöntem vardır:

1. Görsel inceleme: Vana gövdesini ve motor bağlantısını gözlemleyin. Kırık plastik, eğrilmiş mil veya yanmış motor kokusu, mekanik veya elektriksel arızanın açık göstergesidir.
2. Manuel konum testi: Kombi kapalıyken vanayı elle iki yönde döndürmeye çalışın. Mil dönmüyorsa veya bir yönde takılıyorsa mekanik kilit vardır; gövde veya tamir takımı değişimi gerekebilir.
3. Voltaj ölçümü: Motor kontrol kablolarına multimetre bağlayarak kombi çalıştırın. Motor uçlarında beklenen voltaj (24V DC veya 220V AC, modele göre) yoksa sorun kombi kartında olabilir.
4. Direnç ölçümü: Step motorun sargı direncini ölçün. Değerler tipik olarak 100–200 Ohm aralığındadır; açık devre veya kısa devre, motorun değişmesi gerektiğini gösterir.
5. Motor takası: Şüphe varsa ve elinizde uyumlu bir motor varsa, sadece motoru değiştirip test edin. Vana gövdesi sağlam ama motor arızalıysa bu en hızlı yöntemdir.

Tanı aşamasında mekanik vana gövdesi ile step motoru birbirinden ayırt etmek, doğru parçayı sipariş etmek açısından kritik önem taşır. Yedepa.com'daki ürün açıklamaları, hangi bileşenin hangi kombi modeline uyduğunu net biçimde belirtmektedir.

Doğru Parça Nasıl Seçilir? Motor mu, Gövde mi, Tamir Takımı mı?

3 yollu vana arızasında en sık yapılan hatalardan biri, bütün grubu değiştirmek yerine yalnızca arızalı bileşeni değiştirmemek — ya da tam tersi, sadece motoru değiştirip sızdıran gövdeyi ihmal etmektir. Parça seçiminde şu ayrıma dikkat edin:

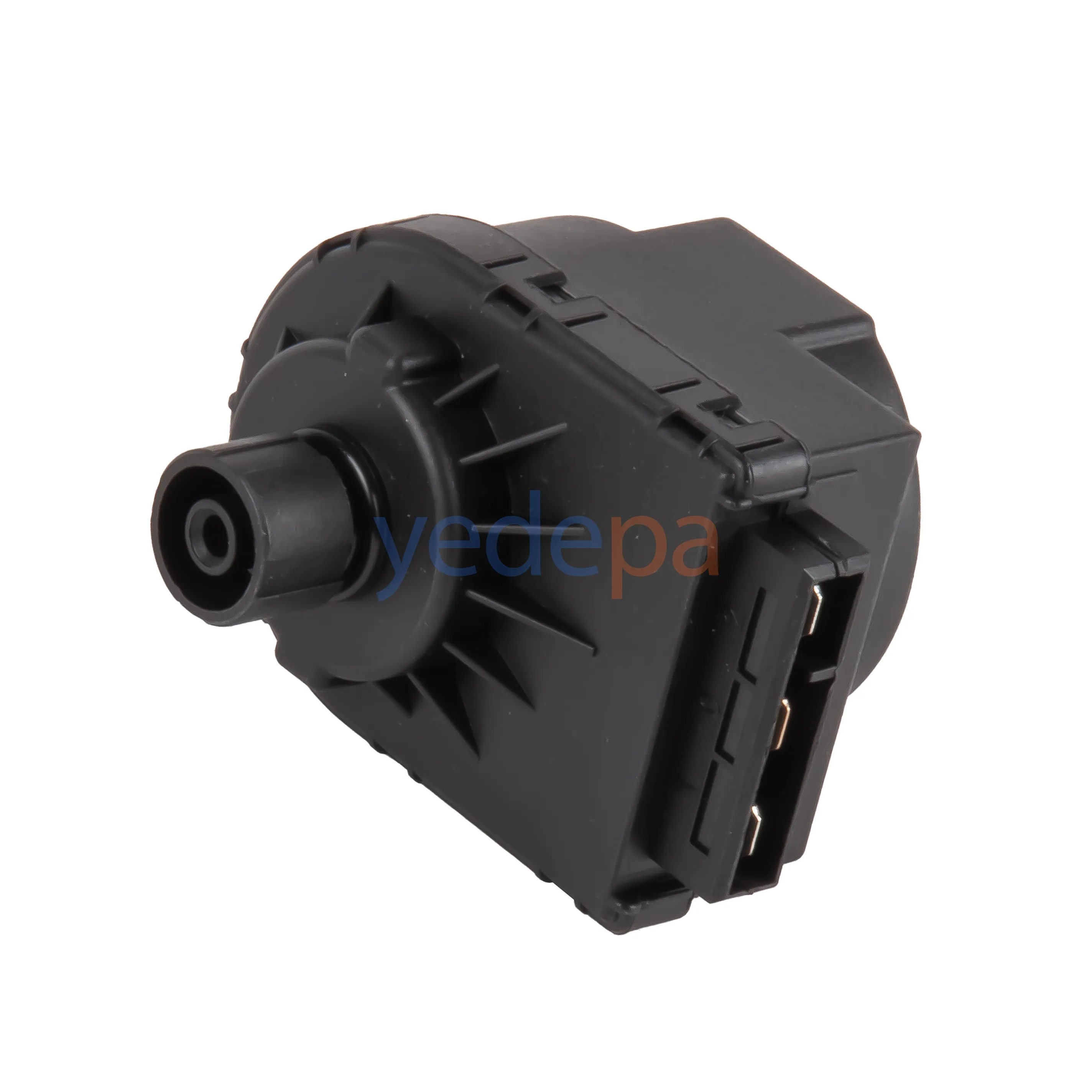

Sadece Step Motor Değişimi

Vana gövdesi sağlamsa, sızdırma yoksa ve mekanik sorun yalnızca motordaysa, motor değişimi en ekonomik ve hızlı çözümdür. Piyasadaki kombilerin büyük çoğunluğu 24V DC veya 220V AC step motor kullanır. Doğru voltaj ve bağlantı tipini (kablo sayısı, konnektör tipi) mutlaka teyit edin.

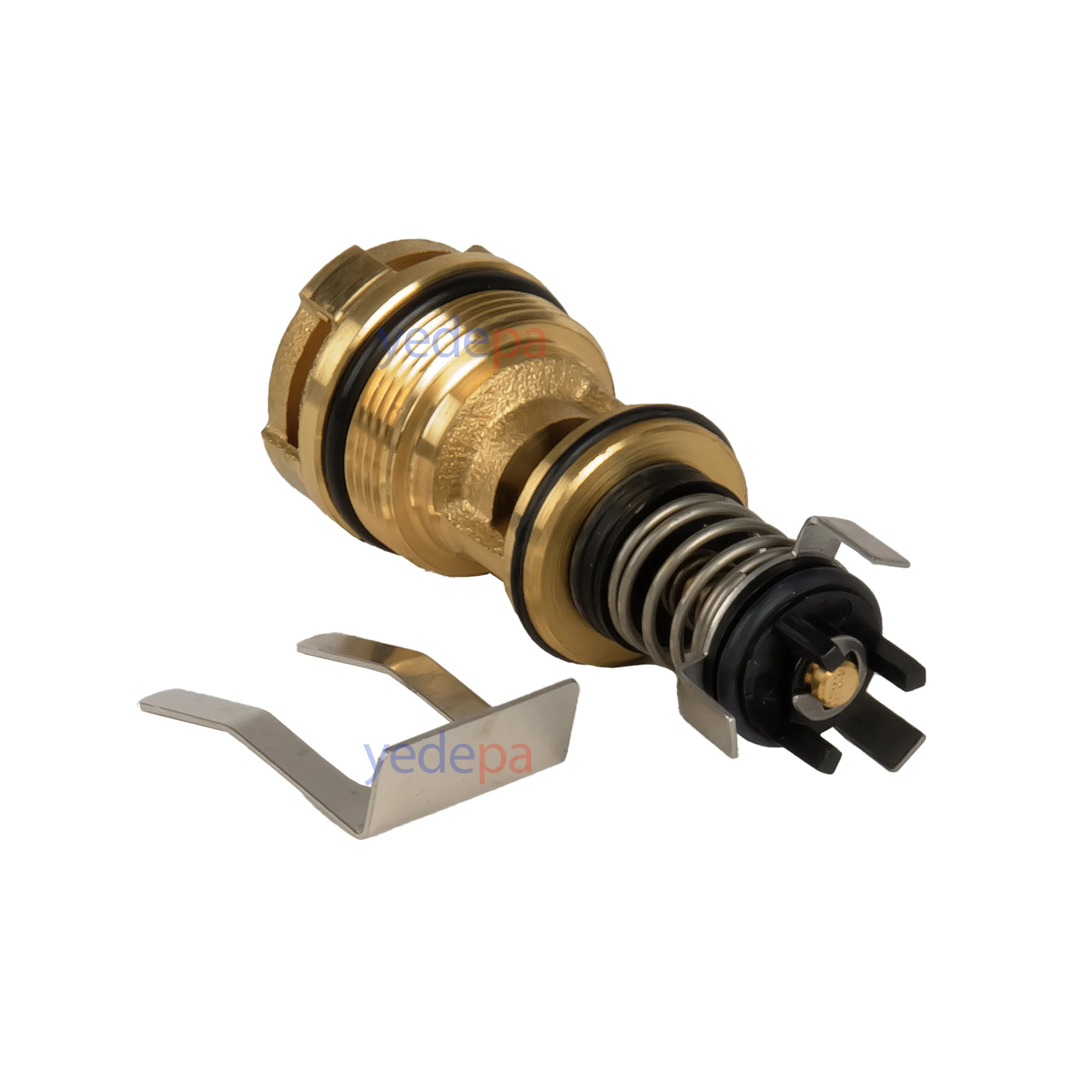

Tamir Takımı (Kartuş) Değişimi

Vana gövdesinden su sızdırıyorsa ya da iç kartuş aşındıysa, metal gövdeyi koruyarak yalnızca iç kartuş ve contaları değiştirmek mümkündür. Tamir takımları, özellikle ECA, Demirdöküm ve Ariston gibi markaların belli modellerinde hem ekonomik hem de sahada uygulanabilir bir çözüm sunar.

Hidroblok veya Tam Grup Değişimi

Gövdede kırık, çatlak veya onarılamaz sızdırma varsa hidroblok (komple 3 yollu vana bloğu) değişimi gerekir. Bazı modellerde motor, gövde ve bağlantı plakaları bir arada satılır. Bu seçenek daha maliyetli olmakla birlikte uzun ömürlü ve güvenilirdir.

Marka ve Model Uyumunu Doğrulama

Parça seçiminde kombi markası, modeli ve üretim yılı belirleyicidir. Aynı markanın farklı model serileri farklı vana tipleri kullanabilir. Örneğin Bosch/Buderus serisinde GB042 ile U072 modelleri ayrı hidroblok grupları kullanır. Yedepa.com'daki ürün sayfalarında uyumlu modeller açıkça listelenmektedir; parça numarasını ya da orijinal etiket kodunu da arama kutusuna girerek doğrulama yapabilirsiniz.

• Voltaj: 24V DC mi, 220V AC mi? (Kombinin teknik şartnamesinden veya eski motorun etiketinden doğrulayın)
• Konnektör tipi: Kablo sayısı ve konektör formu eşleşmeli
• Mil çapı ve uzunluğu: Step motorun vana miline oturması için kritik ölçü (örn. 7,5 mm)
• Direnç değeri: Bazı markalar belirli Ohm değerli motor kullanır (150 Ohm, 170 Ohm vb.)
• Montaj tipi: Düz tip mi, delikli mi? Bazı gruplar farklı bağlantı geometrisine sahiptir

3 Yollu Vana Değişimi: Adım Adım Uygulama Rehberi

Aşağıdaki adımlar, step motor değişimi için genel bir çerçeve sunmaktadır. Gövde veya hidroblok değişiminde ek önlemler (sistem boşaltma, bağlantı sökümü) gerektiğini unutmayın.

1. Kombyi ve elektriği kesin. Ana şalterden elektriği kesin, kombinin tamamen soğumasını bekleyin.
2. Ön kapağı çıkarın. Markeye göre vida veya klips sistemiyle sabitlenmiş kapağı söküp 3 yollu vanayı görünür hale getirin.
3. Motor konnektörünü çıkarın. Kablo bağlantısını tutucusundan nazikçe serbest bırakın; zorlamayın.
4. Motor vidasını/klipsini sökün. Motoru vana gövdesine sabitleyen vida veya plastik klipsi çözün. Bazı modellerde tek vida, bazılarında iki vida kullanılır.
5. Motoru vana milinden çekin. Düz ve kontrollü bir hareketle motoru dışarı alın; mil veya dişlileri zorlamaktan kaçının.
6. Yeni motoru yerleştirin. Mil yuvasına tam oturduğundan emin olun. Mil hizası yanlışsa motor çalışsa bile vana pozisyon alamaz.
7. Sabitleme ve kablo bağlantısı. Vidaları veya klipsleri yerine takın, konnektörü kilitleyin.
8. Sistemi test edin. Elektriği verin, kombyi çalıştırın. Hem ısıtma hem kullanım suyu devresini sırayla test ederek vanayı doğrulayın.
9. Sızdırma kontrolü. Gövde sökülmüşse bağlantı noktalarını kuru bir bezle kontrol edin; nem varsa torku artırın veya contayı yenileyin.

Not: Hidroblok değişiminde sistem tamamen boşaltılmalı, devre izole edilmeli ve yeniden doldurma + havalandırma işlemleri eksiksiz yapılmalıdır. Bu işlem, motor değişimine göre daha uzun sürer ve dikkat gerektirir.

Hangi Markalarda Hangi Vana Tipi Kullanılır?

Türkiye'deki en yaygın kombi markalarında kullanılan 3 yollu vana ve motor tiplerini aşağıda özetledik. Bu tablo, sahadaki hızlı parça tespiti için yol gösterici niteliktedir:

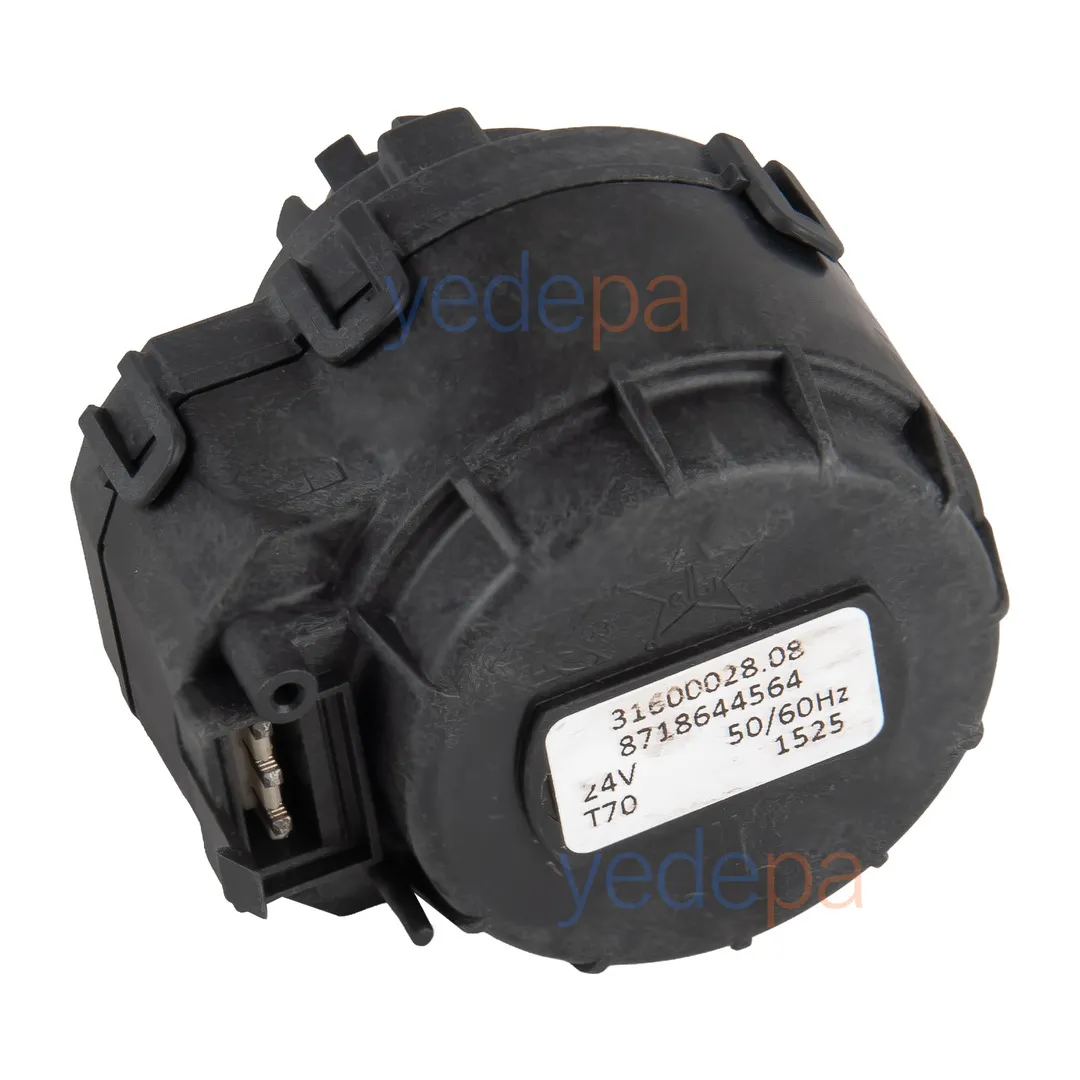

• Bosch / Buderus / Junkers: Genellikle 24V DC step motor; Elbi veya NMB markalı motorlar yaygındır. GB042 ve U072 modelleri farklı hidroblok kullanır.
• Vaillant / Demirdöküm: 23,5V DC veya 24V DC; 28BYZ-A tipi motorlar, 150 Ohm direnç değeri yaygın.

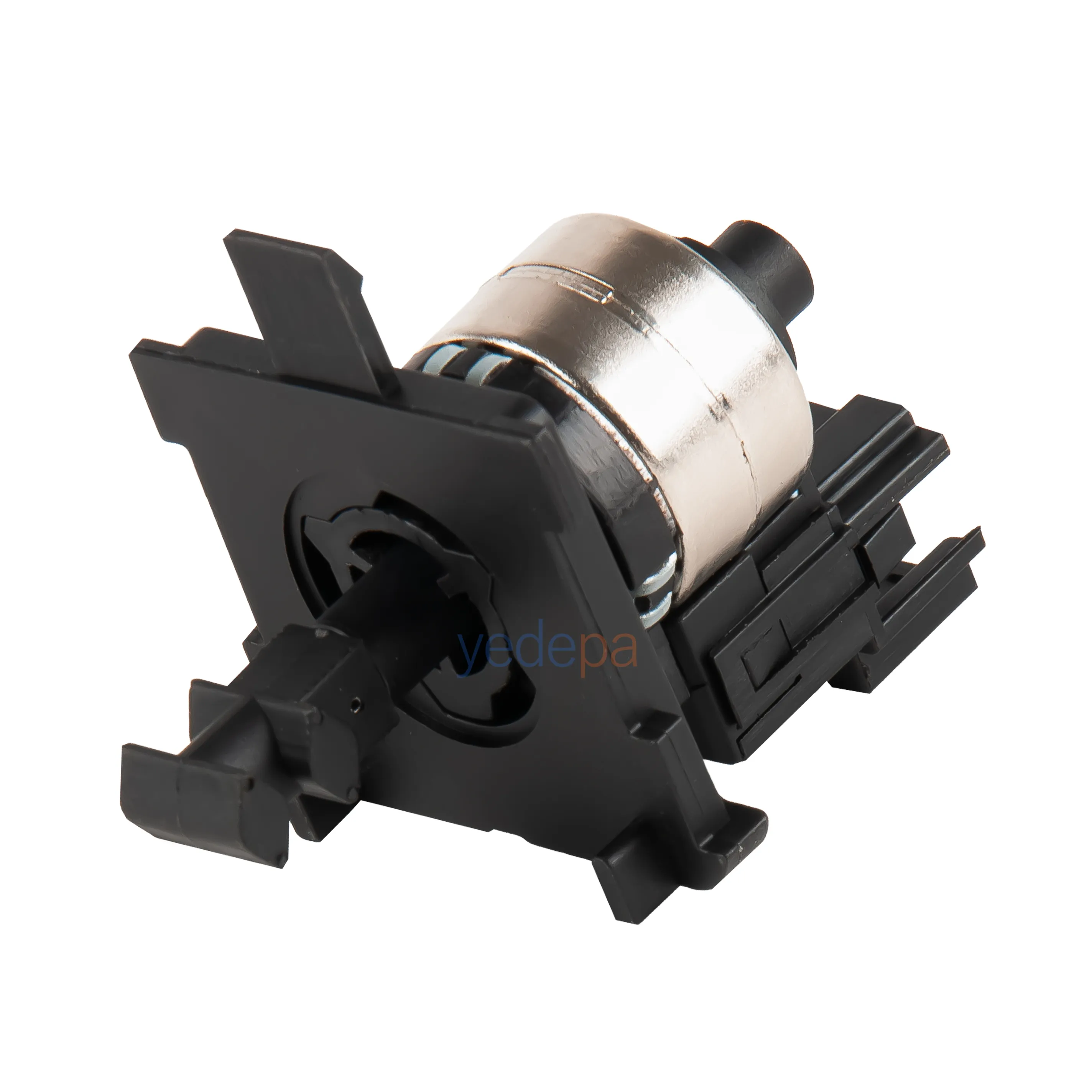

• Viessmann: 24V DC; düz tip ve delikli tip olmak üzere iki farklı montaj geometrisi mevcuttur. Vitodens 100 serisi uzun tip step motor kullanır.
• Ariston: 220V AC motor kullanan modeller mevcuttur; Egis/Genus/Clas ile Cares/Alteas serileri farklı vana bloğu kullanır.

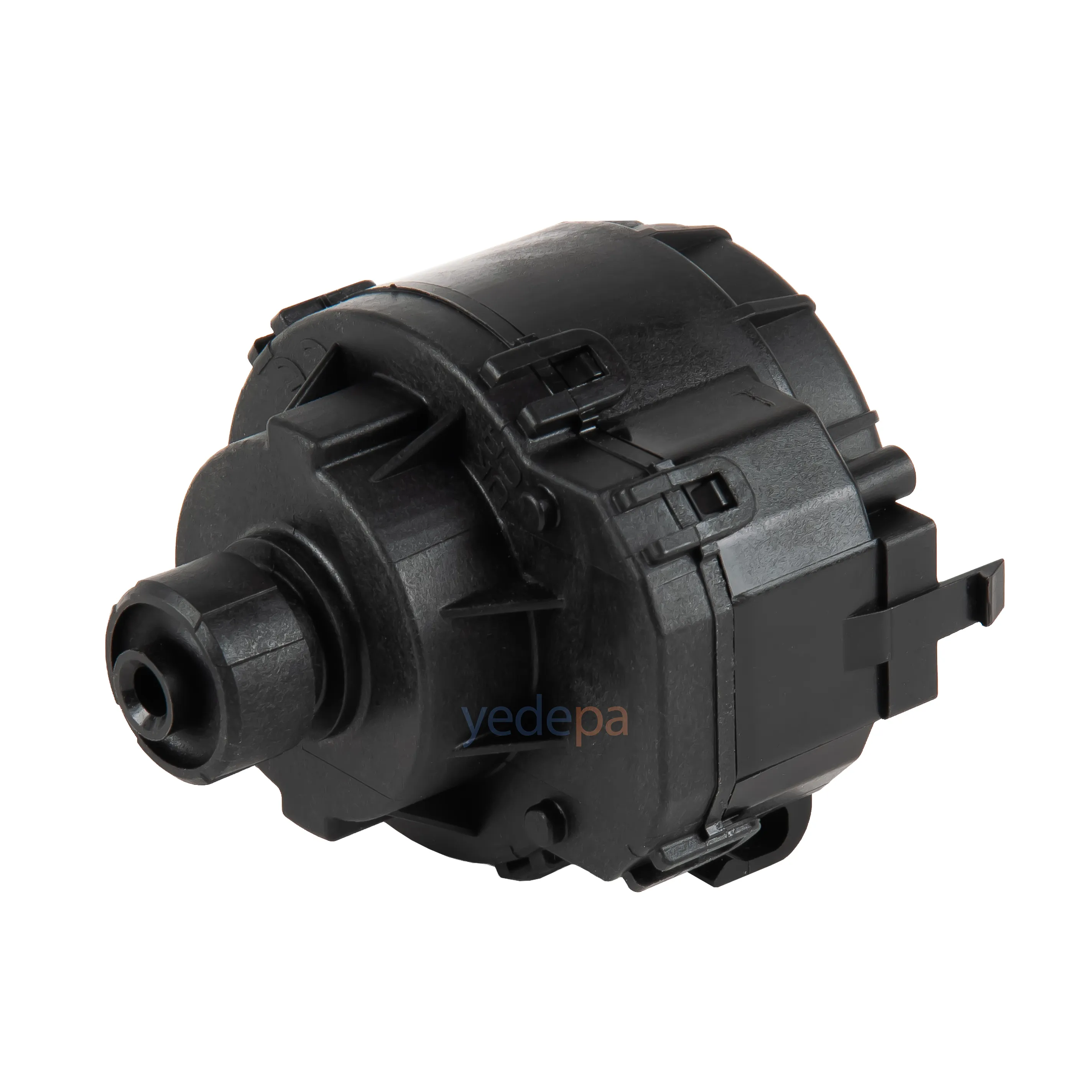

• ECA / Baymak / Biasi: 220V AC veya 24V DC; Chunhui ve OEM markalı step motorlar; mil çapı 7,5 mm olan modeller yaygın.
• Ferroli: 170 Ohm sargı direnci olan 28BYZA tipi step motor; diverter valve motor olarak da bilinir.
• Alarko (Serena serisi): ATVA-03 kodlu özel motor kullanılır; genel tip motorlarla uyumsuz olabilir, dikkat edin.

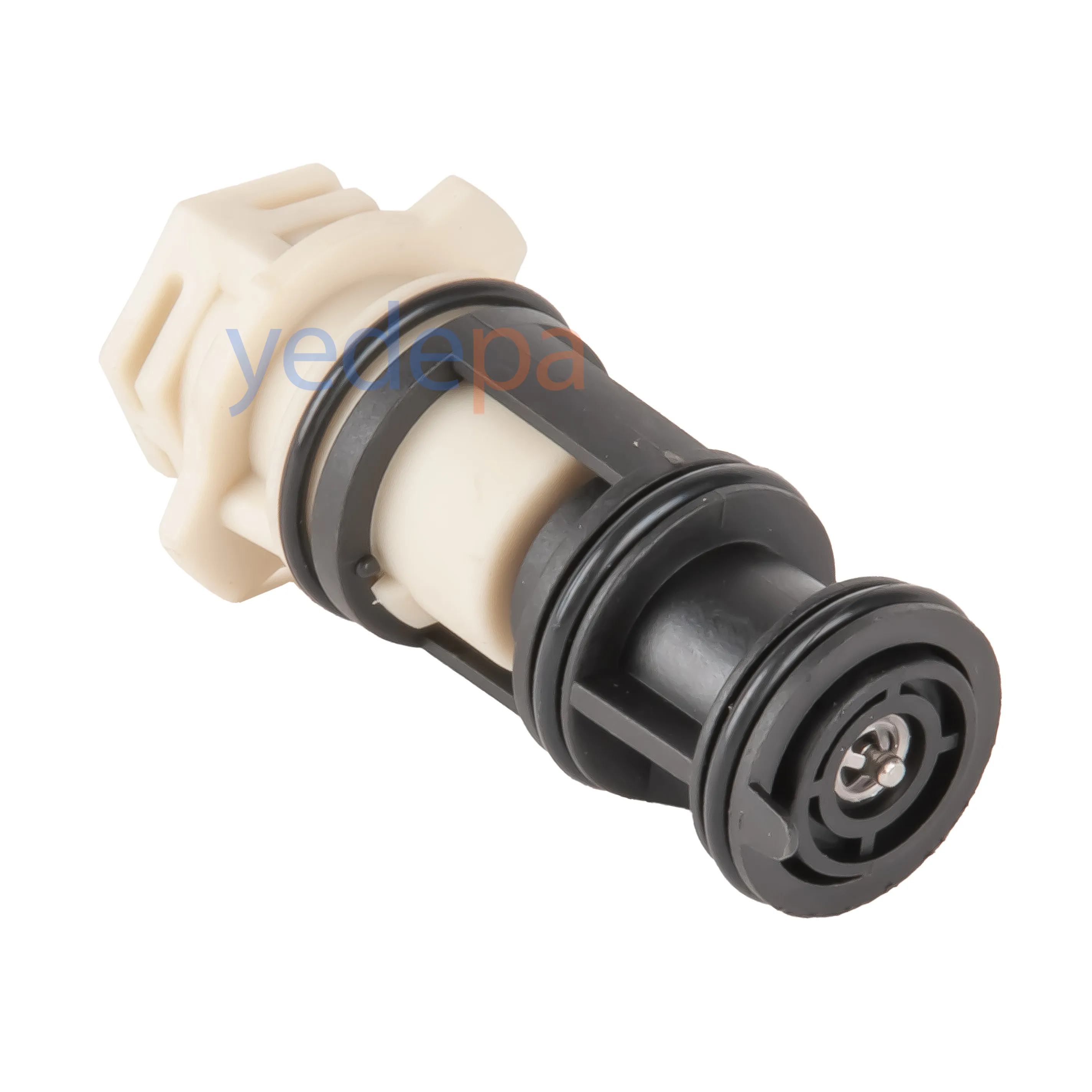

• Immergas: Parça no: 3.020380; tamir takımı ile gövde onarımı yapılabilir modeller mevcuttur.
• Protherm: Kendine özgü vana bloğu; montaj öncesi model bazlı doğrulama önerilir.

Bu listedeki hiçbir marka birbirinin motoruyla birebir uyumlu değildir. Parça seçiminde marka ve model bazlı filtreleme yapmak, geri iade ve zaman kaybını önlemenin en etkili yoludur. Yedepa.com'un ürün filtreleme sistemi bu konuda kullanıcı dostu bir deneyim sunmaktadır.

Önleyici Bakım: 3 Yollu Vana Ömrünü Uzatmak İçin Ne Yapılmalı?

3 yollu vana, doğası gereği yüksek siklus sayısına maruz kalan bir parçadır. Ancak bazı önlemlerle ömrü uzatılabilir ve ani arıza riski azaltılabilir:

• Su kalitesini kontrol edin: Sert su (yüksek kireç içerikli) vana iç yüzeylerini aşındırır. Sistemde manyetik filtre ve su yumuşatıcı kullanımı uzun vadede vanayı korur.
• Sistem basıncını izleyin: Düşük veya aşırı yüksek basınç, vana içindeki elastomer parçaları olumsuz etkiler.
• Yıllık bakımda vana kontrolü: Her sezon başında vanayı manuel döndürerek hareket kabiliyetini test edin; sert veya takılma hissi varsa erken müdahale edin.
• İnhibitör kullanımı: Sistemde korozyon önleyici eklenmesi, vana iç metalik yüzeylerinin paslanmasını geciktirir.
• Kontrol kartı sorunlarını ihmal etmeyin: Motor arızalarının bir kısmı kart kaynaklıdır. Kart onarım yapılmadan sadece motor değiştirilirse aynı arıza tekrarlar.

Sonbahar başında devreye alma öncesinde yapılacak kısa bir kontrol, kış ortasındaki acil arıza riskini ciddi ölçüde azaltır. Ustalar için bu dönem aynı zamanda stok yenileme zamanıdır; en sık değiştirilen motorları ve tamir takımlarını önceden temin etmek, sahada hızlı müdahale imkânı sağlar.

Sık Sorulan Sorular

3 yollu vana ile 2 yollu vana arasındaki fark nedir?

2 yollu vanalar yalnızca açık/kapalı konumu kontrol eder. 3 yollu vana ise akışı iki farklı devreye (ısıtma veya kullanım suyu) yönlendiren üç bağlantı noktasına sahiptir. Kombilerde standart olarak 3 yollu vana kullanılır.

Motor mu yoksa tamir takımı mı almak daha mantıklı?

Gövde sağlamsa ve sızdırma yoksa yalnızca motor değişimi hem daha hızlı hem de daha ekonomiktir. Gövde içinden sızdırıyorsa tamir takımı (kartuş + contalar) iyi bir orta yol sunar. Kırık veya çatlamış gövde ise hidroblok değişimini zorunlu kılar.

3 yollu vana değişimi ne kadar sürer?

Deneyimli bir usta için sadece step motor değişimi 15–20 dakika sürer. Gövde veya hidroblok değişimi ise sistem boşaltma ve doldurma dahil 1–1,5 saate uzayabilir.

Orijinal mi yoksa muadil parça mı kullanmalıyım?

Teknik spesifikasyonlar (voltaj, Ohm değeri, konnektör tipi) eşleştiği sürece kaliteli muadil parçalar güvenle kullanılabilir. Yedepa.com'daki ürünlerin uyumluluk bilgileri ürün sayfalarında detaylıca belirtilmektedir.
