Solenoid Vana Nedir ve Klima Sistemlerinde Ne İşe Yarar?

Solenoid vana (solenoid valf), elektromanyetik prensiple çalışan, elektrik sinyali aldığında açılıp kapanan otomatik bir akış kontrol elemanıdır. Adını, içindeki bobin (solenoid bobini) adı verilen elektromanyetik sargıdan alır. Bobine akım verildiğinde oluşan manyetik alan, içindeki piston veya klapeti hareket ettirerek akış yolunu açar ya da kapatır.

Klima ve soğutma sistemlerinde solenoid vanalar birçok kritik noktada görev üstlenir:

• Soğutucu akışkanın (R410A, R32, R22 vb.) devre içindeki akışını kontrol eder.
• Sistemin ısıtma-soğutma modu geçişlerinde akışkan yönlendirmesini düzenler.
• Kompresör kapanırken devre içi basınç dengesini sağlar, geri akışı önler.
• Çoklu evaporatörlü sistemlerde her bölgeye giden akışkanı bağımsız olarak kontrol eder.
• Defrost (buz çözme) döngülerini yönetir.

Kısaca söylemek gerekirse: solenoid vana, sistemin "sinir uçlarından" biridir. Arızalandığında sistem ya hiç soğutamaz, ya gereğinden fazla soğutur ya da bölgesel ısı dağılımı tamamen bozulur.

Solenoid Vana Arıza Belirtileri Nelerdir?

Arıza teşhisi, değişim işleminden çok daha kritiktir. Aynı belirtiler farklı parça arızalarından kaynaklanabileceği için solenoid vanayı doğrudan suçlamadan önce sistematik bir tanı yapmak gerekir.

Elektriksel Arızalar

• Bobin yanması: Multimetreyle bobinin direncini ölçün. Sonsuz direnç (açık devre) veya sıfır direnç (kısa devre) bobin arızasına işaret eder. Tipik bobin direnci 5–30 Ω arasındadır; üretici değerlerini kontrol edin.
• Bobine gerilim gelmiyor: Bobinde ölçüm yapın. Gerilim varsa ve vana açılmıyorsa mekanik arıza; gerilim yoksa kontrol kartı veya kablo arızası düşünülmelidir.
• Aralıklı çalışma: Vana zaman zaman açılıp zaman zaman kapanmıyorsa bağlantı gevşekliği veya bobin yorulması söz konusu olabilir.

Mekanik Arızalar

• Vana sürekli açık kalıyor: Piston veya klapet yayı kırılmış ya da içine yabancı madde girmiş olabilir. Bu durumda sistem kapanırken de soğutucu akar, basınç dengesi bozulur.
• Vana sürekli kapalı kalıyor: Akışkan devreye giremez; evaporatör soğumaz, kompresör aşırı yüklenir.
• Vana sızdırıyor: Oturma yüzeyi aşınmış veya yabancı partikül sıkışmıştır. Sistemde basınç kayıpları ve verim düşüşü yaşanır.

Sistem Düzeyinde Belirtiler

• Klima çalışıyor ama iç mekan yeterince soğumuyor ya da ısınmıyor.
• Çoklu split sistemde bazı odalarda soğutma/ısıtma olurken bazılarında olmuyor.
• Kompresör kısa sürede devreden çıkıyor (yüksek basınç alarmı).
• Sistem kapalıyken tuhaf bir "tıklama" veya "tısırtı" sesi geliyor.
• Evaporatörde aşırı buzlanma var.

Önemli not: Yukarıdaki belirtilerin bir kısmı expansion valf (genleşme valfi) arızasıyla da örtüşebilir. Bu yüzden teşhis sırasında hem solenoid vana hem de expansion valfi birlikte değerlendirmek yerinde olacaktır.

Solenoid Vana Teşhisi Nasıl Yapılır? (Adım Adım)

Aşağıdaki adımları sırayla uygulayarak arızanın kaynağını net biçimde belirleyebilirsiniz:

1. Güvenlik önlemlerini alın: Sistemi devreden çıkarın, kondansatör kapasitörlerinin boşaldığından emin olun.
2. Bobin direncini ölçün: Bobini vanadan çıkarın ve multimetreyle direnç ölçümü yapın. Sonsuz (∞) veya 0 Ω değerleri bobinin arızalı olduğunu gösterir.
3. Bobine gerilim verin: Bobin direnci normal aralıktaysa, bobini vana üzerine takın ve sistemi çalıştırarak bobine uygulanan gerilimi ölçün. Gerilim spesifikasyona uygunsa ama vana açılmıyorsa mekanik arıza vardır.
4. Manuel açma testini yapın: Birçok solenoid vanada, acil durumlar için manuel override (elle açma) imkânı vardır. Vanayı elle açıp akışkanın geçip geçmediğini kontrol edin.
5. Basınç değerlerini kaydedin: Manometre takarak giriş-çıkış basınçlarını karşılaştırın. Normal çalışan vanada ölçülebilir bir basınç farkı olmalıdır; fark yoksa vana kapalı veya tıkalı demektir.
6. İç gözlem: Güvenli şekilde sistemden izole ettikten sonra vana gövdesini açarak piston, yay ve oturma yüzeyini inceleyin. Çapak, tortu veya kırık yay arayın.

Doğru Solenoid Vana Nasıl Seçilir?

Arızalı vanayı belirledikten sonra en kritik adım, doğru parçayı seçmektir. Yanlış boyut veya tip seçimi hem sisteme zarar verir hem de teknik verimsizliğe yol açar. Seçim sırasında dikkat edilmesi gereken parametreler şunlardır:

1. Boru Çapı ve Bağlantı Tipi

Solenoid vanalar kaynaklı (ODS) ve rakorlu (SAE) olmak üzere iki temel bağlantı tipinde üretilir:

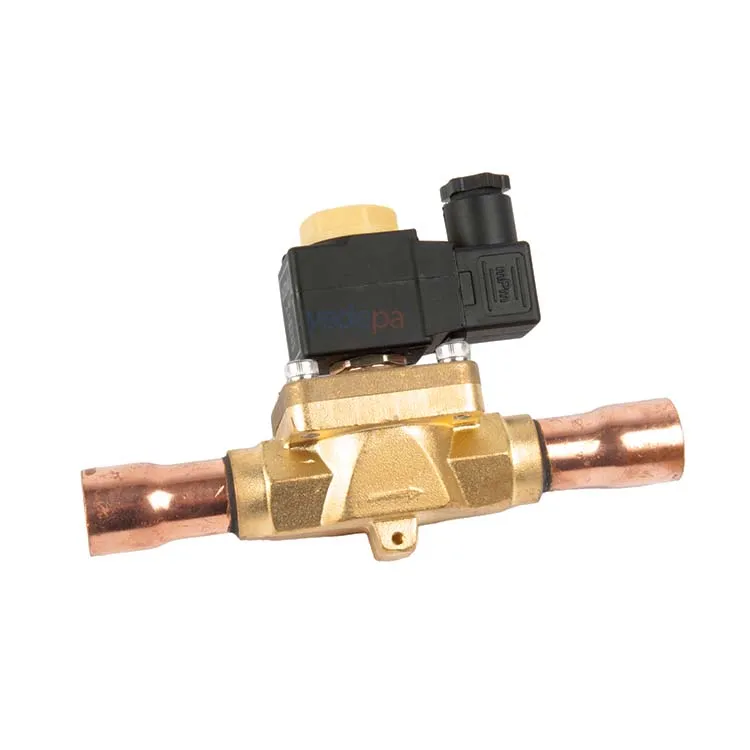

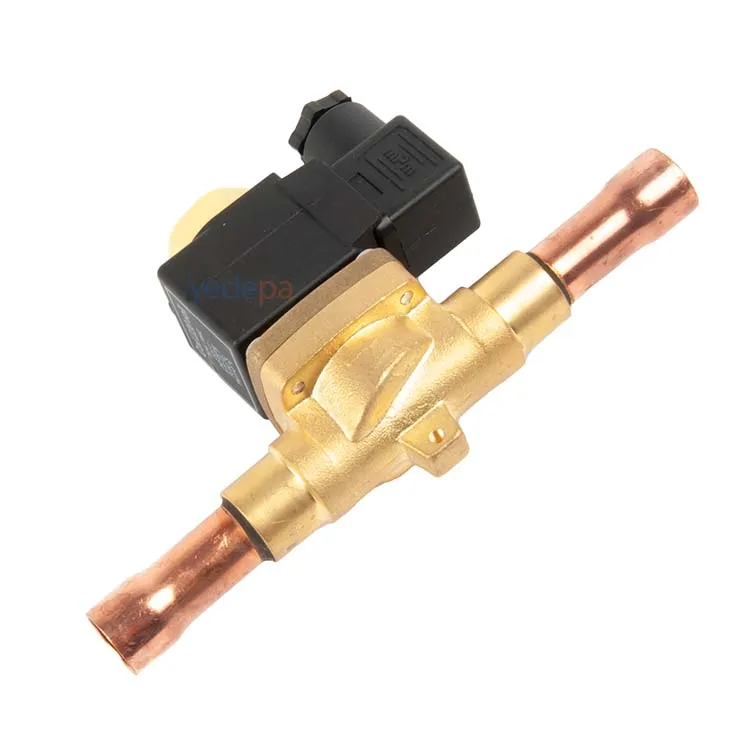

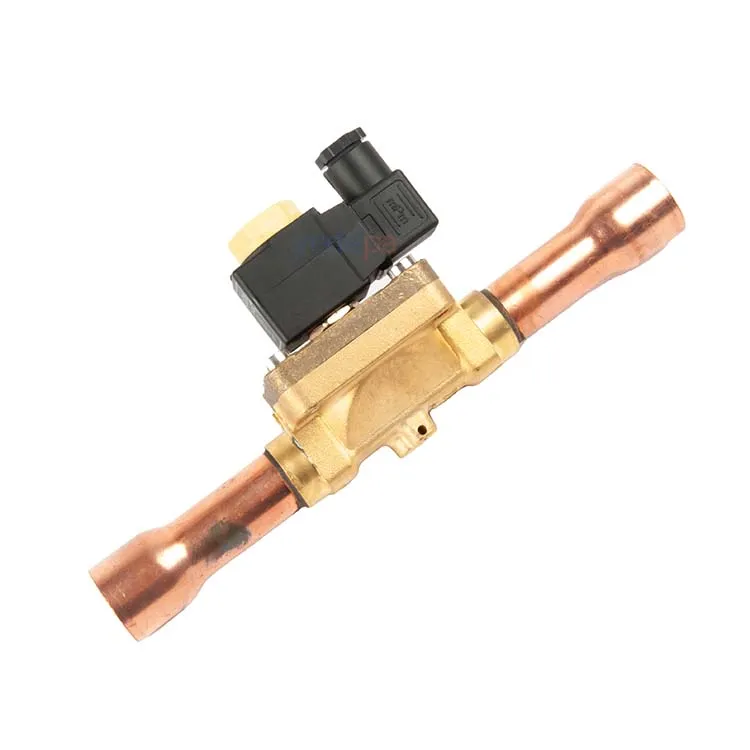

• Kaynaklı (ODS) vanalar: Bakır boru üzerine kaynak (brasaj) ile bağlanır. Endüstriyel soğutma sistemlerinde ve büyük kapasiteli klimaların ana hatlarında tercih edilir. Sızdırmazlık açısından en güvenilir seçenektir. Örneğin 5/8" veya 7/8" veya 1 1/8" çaplı ODS vanalar farklı kapasite aralıklarına hitap eder.

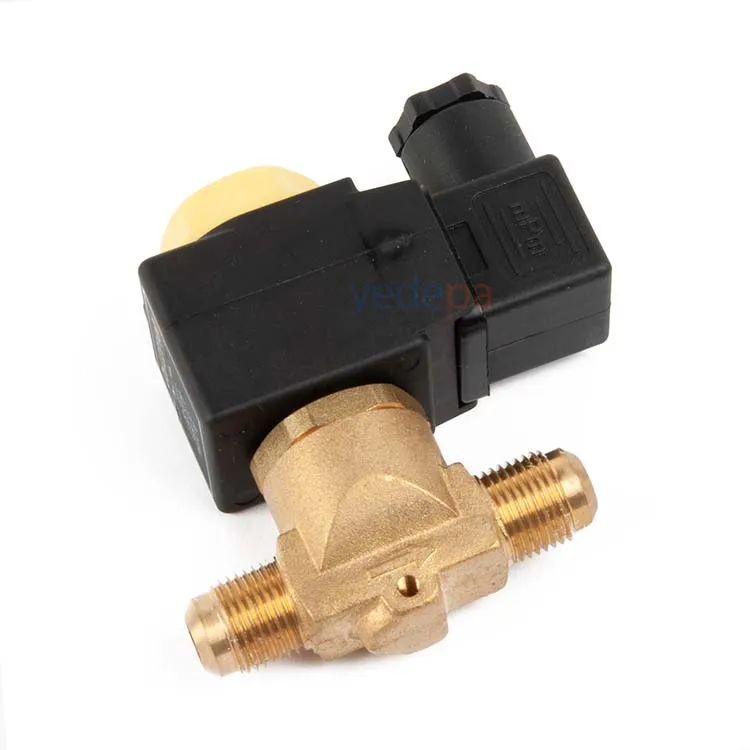

• Rakorlu (SAE) vanalar: Vida bağlantısıyla (flare fitting) montaj yapılır. Daha kolay sökülüp takıldığı için servis müdahalelerinde ve küçük kapasiteli sistemlerde yaygındır. 3/8" rakorlu vanalar split klimalarda sık karşılaşılan boyutlardandır.

2. Soğutucu Akışkan Uyumluluğu

Vanayı seçmeden önce sistemde kullanılan soğutucu gazı netleştirin: R410A, R32, R22, R404A, R134A gibi farklı akışkanlar farklı basınç ve kimyasal özellikler taşır. Tüm vana iç contaları ve malzemeleri kullanılan akışkana uygun olmalıdır.

3. Çalışma Basıncı ve Sıcaklık Aralığı

Vanayı seçerken sistemin maksimum çalışma basıncının (MWP) vana spesifikasyonlarını aşmadığından emin olun. Yüksek basınçlı sistemlerde (R410A, R32) düşük basınç sınırına sahip bir vana kullanmak ciddi güvenlik riski yaratır.

4. Bobin Voltajı

Klima kontrol kartının bobine uyguladığı gerilimi ölçün. En yaygın değerler 24V AC, 220V AC ve 12V DC'dir. Bobini vanayla ayrı ayrı sipariş edebilirsiniz; bu, mekanik gövde sağlamsa sadece bobini değiştirmenize olanak tanır.

5. Kapasite (Debi)

Sistemin BTU/h kapasitesine uygun Kv değerli bir vana seçin. Aşırı küçük bir vana akış kısıtlaması yaratır; aşırı büyük bir vana ise doğru kontrol sağlayamaz. Yedepa.com'da ürün sayfalarında bu değerler açıkça belirtilmiştir.

Solenoid Vana Değişimi Nasıl Yapılır?

Solenoid vana değişimi, doğru yapıldığında sahada uygulanabilecek nispeten basit bir işlemdir. Ancak soğutucu akışkan içeren sistemlerde yasal yükümlülükler ve güvenlik prosedürleri gözetilmelidir.

1. Sistemi devre dışı bırakın ve güvenlik kurallarına göre akışkanı geri kazanın (recovery). Akışkanı atmosfere salmak hem çevre mevzuatı açısından yasaktır hem de tehlikelidir.
2. Boru hatlarını izole edin. Vanayı besleyen bölüm bağımsız izole edilemiyorsa tüm sistemin boşaltılması gerekir.
3. Bobini ve elektrik bağlantılarını sökün. Bobinin yönünü ve kablo renklerini not alın ya da fotoğraflayın.
4. Kaynaklı vanalarda: Oksiasetilen ya da nitrojen destekli brasaj torcu ile bağlantıları çözün. Isı uygulaması sırasında vana gövdesinin aşırı ısınmaması için ıslak bez koruma kullanın. Yeni vana takılırken iç akışı gösteren oku doğru yönde konumlandırın.
5. Rakorlu vanalarda: Conta durumunu kontrol edin, hasar görmüşse mutlaka değiştirin. Yeni vanayı moment anahtarıyla belirtilen tork değerinde sıkın.
6. Sistemin azot testi ile sızdırmazlık kontrolünü yapın (min. 30 dakika bekleme). Kaçak yoksa vakum işlemine geçin.
7. Vakum çekin (500 mikron altı). Vakum bozulmuyorsa akışkanı şarj edin.
8. Sistemi çalıştırarak solenoid vananın çalışmasını doğrulayın. Bobine gerilim verin, vanadan geçen akışı ve basınç değerlerini kontrol edin.

Profesyonel uyarı: Solenoid vananın yön oku her zaman akışkan akış yönüyle aynı olmalıdır. Ters takılan vanalar sisteme zarar verir ve garanti kapsamı dışında kalır.

Solenoid Vana ile 4 Yollu Vana Arasındaki Fark Nedir?

Klima sistemlerinde sıkça karşılaşılan bir karışıklık, solenoid vana ile 4 yollu vana (reversing valve) arasındaki farkın tam bilinmemesidir. Bu iki parça birlikte çalışır ve birbirinden farklı görevler üstlenir:

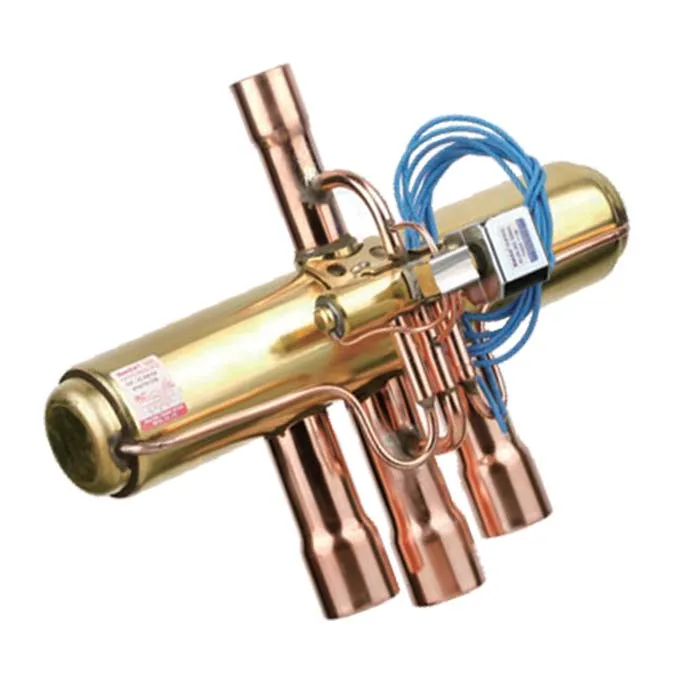

• 4 yollu vana: Isı pompası prensibinde çalışan klimaların ısıtma-soğutma geçişini sağlar. Akışkanın yönünü 180° değiştirir. Büyük gövdeli, mekanik bir vana olup bir pilot solenoid tarafından kontrol edilir.
• Pilot solenoid: 4 yollu vananın üzerindeki küçük solenoid vanasıdır. Bu solenoid enerjisiz olduğunda 4 yollu vana bir konumda, enerjili olduğunda diğer konumda kalır.
• Bağımsız solenoid vanalar: Devredeki akışkan akışını açıp kapatmak için kullanılır. Multi-split sistemlerde her evaporatör devresi kendi solenoidine sahip olabilir.

Bir klimada ısıtma modunda soğutma yapılıyorsa (ya da tam tersi) büyük olasılıkla 4 yollu vana arızası veya pilot solenoid arızası söz konusudur. Bu vakada önce pilot solenoidin bobini, ardından 4 yollu vananın mekanik kısmı kontrol edilmelidir.

Solenoid Vana Bakımı ve Ömrünü Uzatma Önerileri

Doğru bakım yapıldığında solenoid vanalar 10 yıl ve üzerinde sorunsuz çalışabilir. Ustalar ve teknisyenler için pratik bakım önerileri:

• Filtre-kurutucu bakımını ihmal etmeyin: Sistemdeki nem ve partikül solenoid vananın oturma yüzeyine zarar verir. Her servis periyodunda filtre-kurutucu kontrol edilmeli, gerekirse değiştirilmelidir.
• Akışkan kalitesini takip edin: Yağ bozunması ve asit oluşumu, vana iç yüzeylerini aşındırır. Yıllık yağ asitlik testi (TAN değeri) önerilebilir.
• Bobin sıcaklığını izleyin: Aşırı ısınan bobin (70°C üzeri çevre sıcaklığı) hızla yanar. Bobinin çevresinde yeterli hava sirkülasyonu sağlayın.
• Gerilim dalgalanmalarına karşı koruma uygulayın: Voltaj dalgalanmaları bobine zarar verir. Sisteme uygun voltaj regulatörü veya parafudr montajı düşünülmelidir.
• Montaj pozisyonuna dikkat edin: Çoğu solenoid vana yatay veya dikey belirli pozisyonlarda çalışacak şekilde tasarlanmıştır. Üretici montaj talimatını okuyun.

Yedepa.com'da solenoid vanalara ait teknik veri sayfalarına ve uyumlu bobin seçeneklerine ürün sayfaları üzerinden kolayca ulaşabilirsiniz. Hangi sistemde hangi vananın kullanılacağından emin değilseniz, ürün açıklamalarındaki kapasite ve akışkan uyumluluğu bilgilerini karşılaştırmanız yeterlidir.

Sonuç: Solenoid Vanayı Küçümsemeyin

Klima ve soğutma sistemlerinde solenoid vana, görece küçük boyutuna rağmen sistemin tüm verimini ve güvenliğini doğrudan etkileyen kritik bir parçadır. Yaz sezonunun yoğun çalışma dönemlerinde artan yük, hem bobin hem mekanik aksamın hızlı yıpranmasına zemin hazırlar. Bu yüzden önleyici bakım kapsamına solenoid vanaları mutlaka dahil edin.

Arıza teşhisinde önce bobini elektriksel olarak test edin, ardından mekanik durumu değerlendirin. Değişim kararı verirken boru çapı, bağlantı tipi, akışkan uyumluluğu ve bobin voltajını eksiksiz belirleyin. Doğru parçayı doğru teknikle takmak, hem müşteri memnuniyetini hem de sisteminizin uzun ömürlü çalışmasını garanti altına alır.
