Genleşme Elemanı Nedir ve Soğutma Sistemindeki Rolü Neden Bu Kadar Kritiktir?

Bir klima ya da soğutma sisteminin kalbini kompresör oluştururken, sistemin "beyni" sayılabilecek kritik bileşen genleşme elemanıdır. Yüksek basınçlı sıvı hâldeki soğutucu akışkanı evaporatöre kontrollü biçimde ileten bu eleman; basıncı düşürerek akışkanın buharlaşmasını ve dolayısıyla soğutma etkisinin oluşmasını sağlar. Genleşme elemanı doğru çalışmadığında ne kompresör tam verimle döner ne de sistem istenen soğutmayı gerçekleştirebilir.

Klima servisinde en sık karşılaşılan genleşme elemanı türleri şunlardır:

• Kapiler Tüp: Belirli çap ve uzunlukta ince bakır boru; ev tipi split klimaların büyük çoğunluğunda kullanılır. Hareketli parçası yoktur, basit ve dayanıklıdır.
• Termostatik Genleşme Vanası (TXV/TEV): Evaporatör çıkışındaki kızgınlığa göre kendini mekanik olarak ayarlayan vana; orta ve büyük ölçekli sistemlerde yaygındır.
• Elektronik Genleşme Vanası (EEV/ETS): Adım motoruyla kontrol edilen, inverter klimalar ve modern chiller'larda tercih edilen hassas eleman.
• Orifis: Belirli kapasite aralıklarına göre seçilen, TXV gövdesi içinde yer alan sabit delikli eleman; kapasite ayarı orifis değiştirilerek yapılır.

Yaz döneminin zirvesinde — özellikle tam kapasite çalışma saatlerinde — bu elemanlar sisteme en fazla yük bindiğinde tıkanma, sızdırmazlık kaybı veya kalibrasyondan çıkma gibi sorunlarla karşılaşılır. Bu rehberde her arıza türünü nasıl tespit edeceğinizi ve değişimi nasıl gerçekleştireceğinizi adım adım ele alacağız.

Kapiler Tüp Tıkanmasını Gösteren 7 Belirti

Kapiler tüp tıkanması, saha ustalarının yaz sezonunda en sık karşılaştığı arıza türlerinden biridir. Tıkanma iki farklı şekilde gerçekleşir: kısmi tıkanma (debi kısıtlanır, sistem zayıf soğutur) ve tam tıkanma (akışkan geçemez, sistem hiç soğutamaz). Her iki durumda da şu belirtiler gözlemlenir:

• Yüksek taraf basıncı normal değerin üzerinde, düşük taraf basıncı ise normalin altında ya da vakuma yakın seyreder.
• Kompresör çalışır ancak iç ünite üflemesi soğumaz veya çok zayıf soğur.
• Evaporatör serpantininde düzensiz donma ya da kapiler tüp girişinde buz oluşumu görülür.
• Kapiler tüpün kondenser çıkışına yakın bölgesinde anormal sıcaklık farkı hissedilir (tıkanma noktasının öncesi sıcak, sonrası soğuk).
• Kompresör aşırı ısınır ve termal koruma devreye girer.
• Sistem çalışırken kapiler tüp üzerinde tısırtı sesi duyulabilir (kısmi tıkanmada türbülanslı akış).
• Gaz dolumu yapıldıktan kısa süre sonra aynı şikâyet tekrar eder.

Nem tıkanması (buz tıkanması) durumunda sistem çalışınca birkaç saat soğutur, ardından soğuma kesilir; bir süre bekledikten sonra tekrar soğutmaya başlar. Bu durumun farkı, vakum işlemi yetersiz yapıldığına işaret eder ve nem tutucu filtre (drier) ile birlikte kapiler tüpün de değişimi gerekebilir.

TXV (Termostatik Genleşme Vanası) Arıza Belirtileri ve Tanı Yöntemleri

TXV arızaları iki ana kategoride incelenir: vanalar açık kalma (flood-back) ve vanalar kapalı kalma (starve). Her ikisi de kompresöre zarar verebilir.

Vananın Açık Kalması (Aşırı Akış)

• Düşük taraf basıncı normalden yüksek seyreder.
• Evaporatör çıkışında ve emiş hattında yoğuşma veya donma görülür.
• Kompresör gövdesine sıvı geri dönüşü hissedilir (kompresör titrer, vurmaya başlar).
• Kızgınlık (superheat) değeri 2°C'nin altına düşer.

Vananın Kapalı Kalması (Yetersiz Akış)

• Düşük taraf basıncı normalden düşük ya da vakuma yakındır.
• Evaporatör girişinde buz, çıkışında ise aşırı kızgınlık (15°C üzeri superheat) ölçülür.
• Sistem soğutamaz; kompresör sıcak çalışır.

Saha'da Tanı İçin Pratik Test Adımları

1. Manifold takın, alçak ve yüksek taraf basınçlarını not alın.
2. Evaporatör çıkışında ve emiş hattında kızgınlık ölçümü yapın (sıcaklık probu + basınç-sıcaklık diyagramı).
3. TXV'nin duyar boşluğunu (bulb) eline alarak ısıtın; düşük taraf basıncının yükselmesi gerekir. Yükselmiyorsa vana ya sıkışmış ya da duyar boşluğu gazını kaybetmiştir.
4. Duyar boşluğunu buz ile soğutun; düşük taraf basıncının düşmesi gerekir. Düşmüyorsa vana mekanik olarak hasarlıdır.
5. Gerekirse orifisi sökün, tıkanma veya aşınma olup olmadığını kontrol edin.

Elektronik Genleşme Vanası (EEV/ETS) Arızaları: Inverter Klimaların Kritik Noktası

Modern inverter split klimaların ve endüstriyel soğutma gruplarının büyük bölümünde elektronik genleşme vanası (EEV) kullanılır. Bu vanaların avantajı, adım motoruyla milimetrik hassasiyette kontrol edilebilmeleridir; dezavantajı ise mekanik TXV'ye kıyasla daha fazla arıza noktasına sahip olmalarıdır.

EEV Arızalarının Yaygın Nedenleri

• Bobin (coil) arızası: Adım motoru bobini yanar ya da kopukluk oluşur. Multimetre ile bobin direnci ölçülerek tespit edilir; referans değer üreticiye göre değişmekle birlikte genellikle 40–100 Ω arasındadır.
• İğne yatağı aşınması veya kirlenme: Sistem içindeki metal partikül veya nem, EEV iğnesini kilitleyebilir.
• Kart arızası: Ana kart çıkış sinyali vermez; bu durumda vana üzerinde 12–24 V kontrol gerilimi olmaz.
• Mekanik sıkışma: Vana tamamen açık ya da tamamen kapalı konumda kalır.

EEV Tanısında Kullanılacak Araçlar

• Dijital multimetre (bobin direnç ölçümü)
• Klamp ampermetre (besleme akımı kontrolü)
• Manifold set (basınç gözlemi)
• Üretici servis modu (bazı markalarda EEV'yi %0–100 aralığında manuel açma imkânı)

Bobin arızasında yalnızca bobini değiştirmek yeterliyken, iğne veya gövde hasarında tüm vananın değişimi gerekir. Yedepa.com'da Danfoss ETS serisi gibi endüstri standardı EEV ve bobin modellerine ulaşabilirsiniz.

Orifis Seçimi: Doğru Model Nasıl Belirlenir?

Orifis, TXV gövdesinin içinde yer alan ve akış kapasitesini belirleyen sabit delikli elemandır. Doğru orifis seçimi, sistemin tam kapasitede verimli çalışması için zorunludur. Yanlış orifis iki farklı soruna yol açar:

• Küçük orifis: Akış kısıtlanır, evaporatör yetersiz beslenir, kızgınlık artar, soğutma kapasitesi düşer.
• Büyük orifis: Aşırı akış oluşur, sıvı geri dönüşü yaşanır, kompresör hasar görür.

Orifis Model Numarasını Belirleme Adımları

1. TXV üzerindeki model etiketini okuyun; orifis numarası genellikle son iki karakterde belirtilir (ör. "T2" → Orifis No. 2).
2. Sistemin nominal soğutma kapasitesini (kW veya BTU/h) ve kullanılan soğutucu gaz türünü (R410A, R32, R404A vb.) tespit edin.
3. TXV üreticisinin kapasite-orifis tablosunu kullanarak uygun modeli seçin.
4. Eski orifisi sökün, yenisini temiz ve kuru koşullarda monte edin; sisteme nem girmemesine dikkat edin.

Örneğin R410A kullanan 12.000 BTU/h kapasiteli bir split klimada genellikle Orifis Model 2 veya 3 tercih edilir. Ancak kesin seçim için her zaman üretici tablolarını esas alın. Sık kullanılan 0'dan 6'ya kadar tüm orifis modellerine Yedepa.com Soğutma Yedek Parçaları kategorisinden ulaşabilirsiniz.

Kapiler Tüp ve Genleşme Elemanı Değişimi: Adım Adım Uygulama

Arıza tespit edildikten sonra değişim işlemine geçilir. Aşağıdaki adımlar hem kapiler tüp hem de TXV/EEV değişimi için geçerli genel prosedürü kapsar; spesifik farklılıklar üretici servis dokümanlarından kontrol edilmelidir.

Gerekli Ekipman ve Malzemeler

• Manifold set ve hortumlar
• Vakum pompası (min. 5 Pa çeken)
• Lehim seti (oksiasetilen veya nitrojen destekli gümüş lehim)
• Nitrojen tüpü ve regülatörü
• Dijital termometre / kızgınlık ölçer
• Yeni genleşme elemanı veya kapiler tüp
• Filtre drier (değişim sırasında mutlaka yenilenmesi önerilir)

Değişim Prosedürü

1. Gazı geri çekin: Onaylı gaz geri kazanım cihazıyla sistem gazını alın. Gaz atmosfere verilmemeli; hem yasal yükümlülük hem de çevre sorumluluğu gereği geri kazanım şarttır.
2. Sistemi nitrojenle basınçlandırın: 3–5 bar nitrojen basıncı uygulayarak açık devre olmadığını teyit edin.
3. Eski elemanı sökün: Kapiler tüpte lehim kesimi; TXV/EEV'de flanş veya lehim bağlantıları açılır. Söküm sırasında duyar boşluğu (TXV'de) evaporatör çıkışından dikkatlice çıkarılır.
4. Yeni elemanı monte edin: Lehim işlemi sırasında vana gövdesine nitrojen akıtarak iç oksidasyonu önleyin. EEV gövdesini lehim ısısına karşı ıslak bezle sarın.
5. Filtre drier'ı yenileyin: Sistem açıldığı her seferinde filtre drier değiştirilmelidir.
6. Sızdırmazlık testi yapın: 25–30 bar nitrojen basıncıyla en az 30 dakika bekleyin; basınç düşmesi varsa kaçağı bulun ve giderin.
7. Derin vakum çekin: İki kademeli vakumla 50 mikron Hg veya altı hedefleyin; vakum bozulmaması gerekir.
8. Gaz dolumu yapın: Ürün etiketindeki gaz türü ve miktarına göre şarj yapın; sıvı veya gaz fazı dolumunda üretici talimatını izleyin.
9. Kızgınlık ölçümü ile kontrol edin: Evaporatör çıkışında 4–8°C kızgınlık (superheat) hedeflenir; bu değer kararlı hâle gelene kadar TXV üzerindeki ayar vidasıyla veya EEV kontrolcüsünden ince ayar yapılır.

Doğru Parça Seçimi: Kapiler Tüp Çapı, Uzunluk ve TXV Kapasitesi Nasıl Hesaplanır?

Yanlış parça seçimi, yeni montajın ardından aynı arızanın tekrarlamasına neden olur. Aşağıdaki parametreler doğru parça seçimi için belirleyicidir:

Kapiler Tüp Seçiminde Dikkat Edilecek Parametreler

• İç çap: Küçük ev klimaları için tipik olarak 0,6–1,2 mm arasında değişir. Çap küçüldükçe kısıtlama artar.
• Uzunluk: Kısaltma akışı artırır, uzatma azaltır. Orijinal uzunluğa mümkün olduğunca sadık kalın.
• Soğutucu gaz türü: R22 için hesaplanan kapiler tüp, R410A veya R32 sisteminde doğrudan kullanılamaz; yeni hesaplama gerekir.

TXV / EEV Kapasitesi Nasıl Eşleştirilir?

• Vananın nominal kapasitesi (kW) sistemin soğutma kapasitesiyle örtüşmelidir; ±%10 tolerans genellikle kabul edilebilir.
• Soğutucu gaz uyumluluğunu kontrol edin: Bazı TXV modelleri yalnızca belirli gaz sınıflarıyla çalışır.
• Basınç aralığı: Vananın maksimum çalışma basıncı (MOP) sistemin yüksek taraf basıncından yüksek olmalıdır.
• Bağlantı tipi: ODF lehim, flanş veya brazed (lehimli) bağlantı türleri arasından doğru olanı seçin.

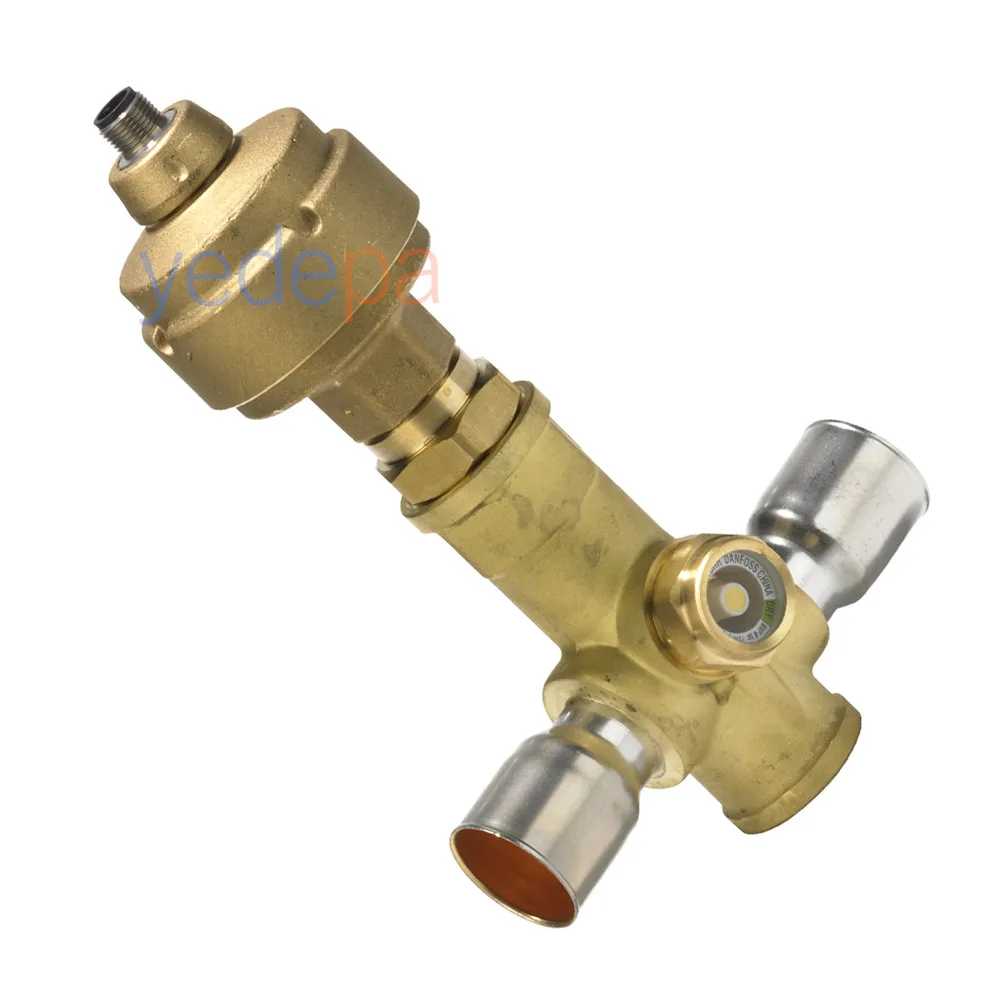

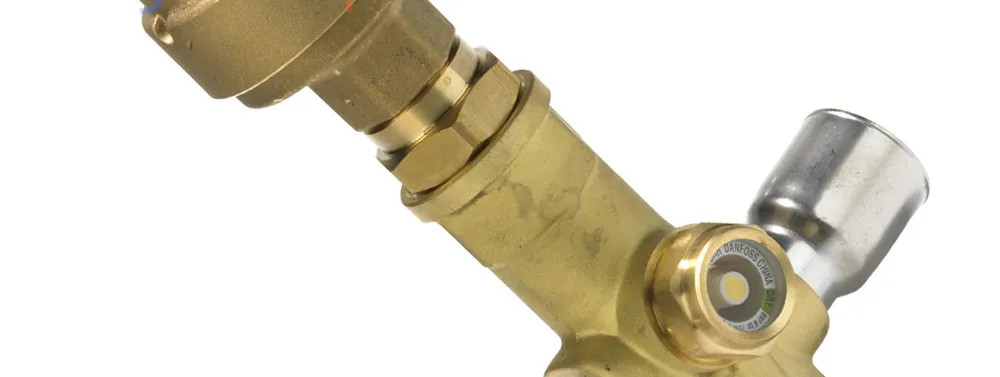

Danfoss ETS 100 gibi geniş kapasite aralıklı (488 kW'a kadar) elektronik vanalarda montaj esnekliği yüksektir; ancak kontrol bobini ve sürücü kartının birbiriyle uyumlu olduğundan emin olun. Saha koşullarında en çok zaman kaybettiren sorunların başında uyumsuz parça montajı gelir — bu nedenle Yedepa.com ürün sayfalarındaki teknik spesifikasyonları ve uyumluluk notlarını her zaman kontrol etmenizi öneririz.

Önleyici Bakım: Genleşme Elemanı Ömrünü Uzatmak İçin 5 Altın Kural

Doğru kurulum ve düzenli bakım, genleşme elemanlarında arıza riskini önemli ölçüde azaltır. Özellikle yaz sezonu başında yapılacak kontroller, sezon boyunca sorunsuz çalışma sağlar.

1. Filtre drier'ı her sezon yenileyin: Filtre drier, nem ve kirlilik tutarak kapiler tüp ile TXV'yi korur. Tıkandığında sistemin tamamına zarar verir.
2. Vakum kalitesinden ödün vermeyin: Yetersiz vakum, sistem içinde nem bırakır ve buz tıkanmalarına zemin hazırlar.
3. Yağ kirliliğini kontrol edin: Aşırı yağ veya yanlış yağ viskozitesi, kapiler tüpte birikim yaparak kısmi tıkanmaya yol açar.
4. TXV duyar boşluğunu doğru konumlandırın: Bulb, evaporatör çıkış borusuna tam temas edecek şekilde kelepçelenmeli ve yalıtılmalıdır.
5. EEV bobinini periyodik kontrol edin: Özellikle rutubet yüksek ortamlarda çalışan sistemlerde bobin bağlantıları korozyona uğrayabilir; yılda bir direnç ölçümü yapılması önerilir.
