Yaz aylarının zirvesinde klimalar günde 12-16 saat kesintisiz çalışır. Aşırı yük, voltaj dalgalanmaları ve birikim halindeki ısı; klima sistemlerinin en kritik bileşeni olan devre kartını (PCB) doğrudan tehdit eder. Servis kayıtlarına bakıldığında, yaz döneminde gelen çağrıların önemli bir bölümünün elektronik kart kaynaklı arızalardan oluştuğu görülmektedir. Bu yazıda, sahada en sık karşılaşılan klima PCB arızalarını nasıl tanıyacağınızı, multimetre ile nasıl test edeceğinizi, kartı güvenli biçimde nasıl söküp takacağınızı ve doğru yedek parçayı nasıl seçeceğinizi adım adım ele alıyoruz.

Klima Devre Kartı (PCB) Nedir ve Ne İş Yapar?

PCB (Printed Circuit Board), yani baskılı devre kartı; klimanın tüm elektronik komponentlerini üzerinde barındıran ve sistemin "beyni" olarak çalışan bir bileşendir. İç ünite ve dış ünite olmak üzere iki ayrı kart mevcuttur; bazı modellerde bu iki kart birbiriyle haberleşirken bazı modellerde tek kart mimarisi kullanılır.

Devre kartı temel olarak şu görevleri üstlenir:

• Termostat ve kullanıcı komutlarını yorumlayarak kompresörü, fanı ve vantilatörü kontrol etmek
• Sensörlerden gelen sıcaklık, basınç ve nem verilerini işlemek
• İnverter sürücü devresi aracılığıyla kompresör hızını değiştirmek
• Hata kodlarını üretmek ve kullanıcıya ya da servise iletmek
• Aşırı akım, kısa devre ve yüksek sıcaklık gibi durumlarda koruma devrelerini devreye sokmak

Bu denli kritik bir konumda olan kart arızalandığında sistem ya hiç çalışmaz ya da hatalı çalışır; ısıtma-soğutma performansı dramatik biçimde düşer.

Klima Kartı Arızalarına Neden Olan Faktörler Nelerdir?

Sahada en sık karşılaşılan PCB arıza nedenlerini bilmek, hem tanıyı hızlandırır hem de bir sonraki arızayı önlemeye yardımcı olur.

Voltaj Dalgalanmaları ve Ani Gerilim Kesmeleri

Şehir şebekesindeki ani gerilim yükselmeleri (surge), kartın besleme katını ve MOSFET/IGBT transistörlerini anında yakabilir. Özellikle Haziran-Ağustos döneminde yoğun talep nedeniyle şebekede oluşan gerilim düşüşleri ve ardından gelen ani yükselmeler, kart ömrünü ciddi ölçüde kısaltır.

Aşırı Isınma

Dış ünitenin hava akışı engellenmişse ya da kondansatör kirli ise kart üzerindeki güç elemanları izin verilen çalışma sıcaklığını aşar. Bu durum elektrolitik kondansatörlerin şişmesine, lehim noktalarının yorulmasına ve entegre devrelerin hasar görmesine yol açar.

Nem ve Korozyon

İç ünite kartları yoğuşma suyuna maruz kalabilir. Uzun vadede nem, devre izlerinde korozyona ve kısa devreye neden olur.

Fabrika Hataları ve Ömür Sonu

Üretim kaynaklı soğuk lehim, eksik flux temizliği ya da 7-10 yıl sonra kapasitör ömrünün dolması da kart arızalarının yaygın nedenleri arasındadır.

Klima Kartı Arızasını Nasıl Tanırsınız? Sahada Tanı Adımları

Kart değişimine geçmeden önce arızanın gerçekten karttan kaynaklandığını doğrulamak hem zaman hem de maliyet açısından kritiktir. Aşağıdaki adımları sırasıyla uygulayın.

1. Hata Kodunu Okuyun: Klimayı çalıştırın (çalışıyorsa) ve display'deki hata kodunu not alın. Servis kılavuzunu açarak kodun hangi devreye işaret ettiğini belirleyin. E1, E3, F1 gibi kodlar çoğunlukla iletişim veya sensör hatası olarak görünse de kaynakta kart olabilir.
2. Görsel Denetim Yapın: Kapağı açtıktan sonra kartı gözle inceleyin. Yanık iz, şişmiş kondansatör, siyahlaşmış bölge veya kopmuş iz varsa kart arızalıdır; multimetre testine bile gerek kalmayabilir.
3. Besleme Gerilimini Ölçün: Multimetreyi AC voltaj moduna alın. Kartın giriş terminallerinde 220 V ± %10 görülmeli. Beslemede sorun varsa arıza kart öncesindedir.
4. DC Bara Gerilimini Kontrol Edin: İnverter kartlarda rectifier sonrası DC bara normalde 300-320 V DC olmalıdır. Ölçüm 0 V veya çok düşükse köprü diyot veya PFC devresi hasarlıdır.
5. Sensör Dirençlerini Test Edin: Termistörlerin oda sıcaklığındaki tipik direnci 10 kΩ civarındadır. Multimetreyi direnç moduna alarak ölçün; sonsuz veya 0 Ω değeri sensör ya da kart arızasına işaret eder.
6. Kompresör Çıkış Sinyallerini Kontrol Edin: İnverter kartın U/V/W çıkışlarında denge olmalı; herhangi bir fazda sürekli yüksek ya da sıfır değer IGBT/MOSFET arızasını gösterir.

Bu altı adımın sonunda sorun kartta netleştiyse değişim sürecine geçebilirsiniz.

Güvenli Kart Söküm ve Takma: Adım Adım Uygulama

Klima kartı değişimi, doğru ekipman ve dikkatli uygulama gerektiren bir işlemdir. Aşağıdaki adımlar hem iç ünite hem dış ünite için genel olarak geçerlidir.

Gerekli Ekipman

• Dijital multimetre
• Yıldız ve düz tornavida seti
• Antistatik bileklik ve çalışma matı
• Fotoğraf makinesi / akıllı telefon (konnektör pozisyonları için)
• Kablo bağı ve etiket seti

Söküm Adımları

1. Elektriği kesin. Sigortayı indirin ve güç kapasitörleri deşarj olması için en az 5 dakika bekleyin. İnverter kartlarda yüksek gerilim kapasitörleri ölümcül olabilir.
2. Klima kapağını ve filtre muhafazasını söküp bir kenara bırakın.
3. Kart üzerindeki tüm konnektörlerin fotoğrafını çekin; gerekirse her kabloyu etiketleyin.
4. Konnektörleri mandal kilit yerlerinden basarak dikkatlice çekin; zorla çekmeyin.
5. Kart vidalarını söküp kartı yuvasından kaldırın. Kart kenarlarından tutun, komponent yüzeyine dokunmayın.
6. Hasarlı kartı antistatik torba içine koyun.

Takma Adımları

1. Yeni kartı antistatik torbadan çıkarın ve montaj yuvasına yerleştirin.
2. Vidaları çapraz sıkma yöntemiyle yerine takın; aşırı tork uygulamayın.
3. Konnektörleri fotoğrafla karşılaştırarak doğru sıraya ve yöne takın; "klik" sesi geldiğini kontrol edin.
4. Tüm bağlantıları bir kez daha gözden geçirin.
5. Kapağı kapatmadan önce elektriği verin ve sistemin hata kodsuz açılıp açılmadığını kontrol edin.
6. Soğutma-ısıtma testi yapın, çalışma akımını multimetreyle ölçün.

Doğru Klima Kartını Nasıl Seçersiniz? Orijinal mi, Universal mı?

Kart seçimi, değişim sürecinin en kritik noktasıdır. Yanlış kart seçimi hem sisteme zarar verir hem de müşteri memnuniyetsizliğine yol açar.

Orijinal (OEM) Kartlar

Üretici tarafından onaylanmış, cihaza birebir uyumlu kartlardır. Fiyat avantajı düşüktür; ancak uyumluluk garantisi maksimum düzeydedir. Marka servislerine bağlı kalınması gereken garanti kapsamındaki cihazlarda tercih edilmelidir.

Universal (Evrensel) Kartlar

Birden fazla marka ve modele uyum sağlayacak şekilde tasarlanmış kartlardır. Garanti süresi dolmuş, orijinal kartın üretimden kalktığı ya da maliyetin kritik olduğu durumlarda son derece pratik bir çözümdür. Ancak seçim yaparken dikkat edilmesi gereken birkaç nokta vardır:

• Kartın desteklediği kompresör tipi (DC inverter / AC inverter) cihazla eşleşmeli
• Güç kapasitesi (BTU/kW aralığı) cihazın kapasitesiyle örtüşmeli
• Sensör giriş sayısı ve tipi uyumlu olmalı
• Konnektör şemaları eşleşmeli ya da dönüştürücü kablo desteği bulunmalı

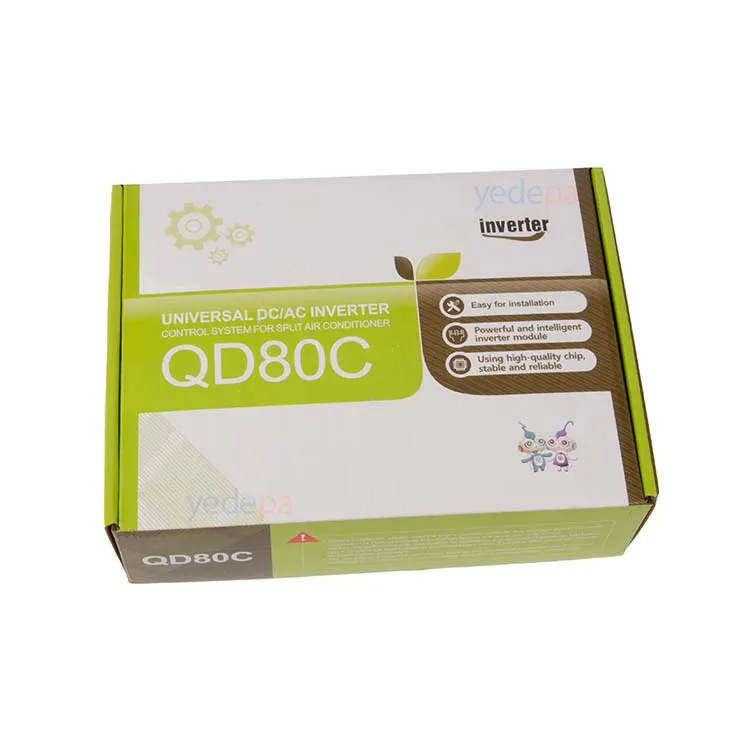

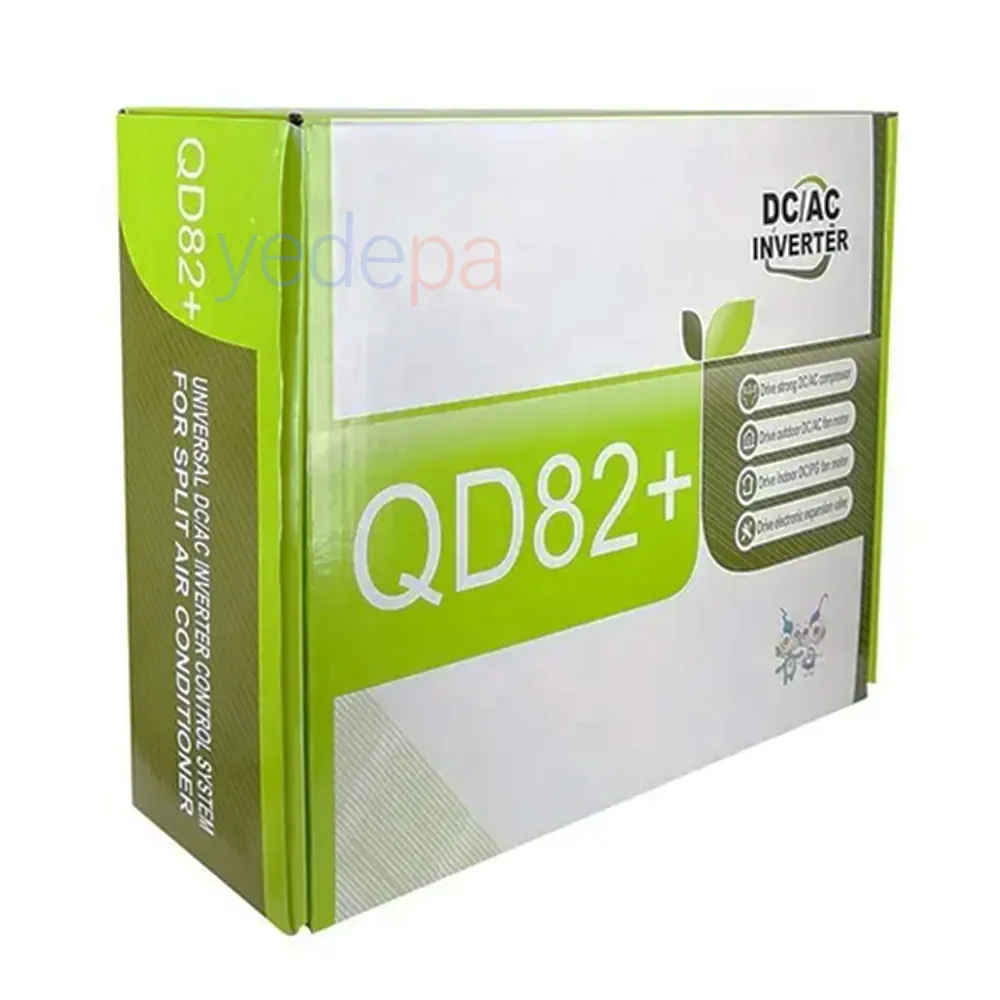

Yedepa.com'da listelenen QD80c Universal İnverter Klima Kartı ve QD82+ Akıllı Kart gibi evrensel çözümler, geniş uyumluluk matrisleri ve teknik destek belgeleriyle sahada en sık tercih edilen ürünler arasındadır.

Kart Seçiminde Kontrol Listesi

• Eski kartın üzerindeki model/part numarasını not alın
• Cihazın plakasından BTU, voltaj ve frekans değerlerini belirleyin
• İnverter mi, non-inverter mi? DC mi, AC mi?
• İç ünite kartı mı, dış ünite kartı mı?
• Satıcıdan uyumluluk listesi veya teknik şema isteyin

Kart Arızasıyla Karıştırılan Diğer Arızalar: Nelere Dikkat Etmeli?

Deneyimli bir usta, kart değişimine atlamadan önce benzer belirti gösteren başka arızaları da eliyor olmalıdır.

Kondansatör Arızası

Klimada kompresör ya da fan motoru hiç başlamıyorsa ya da başlayıp hemen duruyorsa, kart yerine önce çalıştırma ve çalışma kondansatörlerini şüpheyle yaklaşın. Kondansatör, karttan çok daha ucuz ve kolay değiştirilen bir bileşendir. Multimetre kapasitans moduyla ölçüm yapıldığında nominal değerin %10'dan fazla sapması, kondansatörün değiştirilmesi gerektiğine işaret eder.

Fan Motoru Arızası

Kart sinyali üretmesine rağmen fan dönmüyorsa sorun fan motorunda olabilir. Fan motor direnci ve sargı bütünlüğünü multimetreyle test edin.

İletişim Kablosu Arızası

İç ve dış ünite arasındaki haberleşme kablosu gevşemiş veya kopmuşsa sistem kart arızasıyla aynı belirtileri verebilir. Konnektörleri ve kablo bütünlüğünü mutlaka kontrol edin.

Yedepa.com'da klima yedek parçaları kategorisinde kondansatörden fan motoruna, kart setlerinden basınç müşürlerine kadar geniş bir ürün yelpazesi bulunmaktadır. Doğru tanı sonrası ihtiyaç duyduğunuz parçaya kolayca ulaşabilirsiniz.

Kart Değişimi Sonrası Yapılması Gereken Kontroller

Yeni kart takıldıktan sonra işi tamamlanmış saymak hatadır. Aşağıdaki kontrol adımlarını atlamamak hem kalitenizi artırır hem de geri dönüş çağrılarını önler.

1. Çalışma Akımı Ölçümü: Klima soğutma modunda çalışırken amper pensesiyle kompresör ve fan akımını ölçün. Değerler plakanın üzerindeki nominal değerlerle uyuşmalı.
2. Hata Kodu Sıfırlama: Bazı modellerde eski hata kodları bellekte kalır. Servis menüsünden sıfırlama işlemini yapın.
3. Parametre Programlama (Universal Kartlarda): Universal kart kullanıldıysa DIP switch veya tuş kombinasyonlarıyla cihazın kapasitesi, sensör tipi ve kompresör türü gibi parametreleri doğru girin.
4. Soğutma Testi: En az 15 dakika soğutma modunda çalıştırın; emiş ve basma basıncını manifold göstergesiyle kontrol edin.
5. İç Ünite Dreni: Kapağı açıp kapattığınızda dren borusunun yerinden çıkmadığını doğrulayın.

Klima Kartı Ömrünü Uzatmak için Önleyici Bakım Önerileri

Müşterinize değer katmak için kart değişiminin yanı sıra koruyucu tedbirleri de paylaşın. Bu yaklaşım hem müşteri sadakati oluşturur hem de tekrar servis çağrısı riskini azaltır.

• Voltaj regülatörü veya UPS: Dalgalı şebeke gerilimi olan bölgelerde klimaya önce bir voltaj regülatörü bağlayın.
• Yıllık kondansatör temizliği: Dış ünite kondens bobininin temizlenmesi, kart üzerindeki güç elemanlarının ısınmasını önler.
• Nem koruyucu vernik: İç ünite kartlarına nem yalıtım vernikleri uygulanması, korozyon ömrünü önemli ölçüde uzatır.
• Yıllık bakım sözleşmesi: Filtrelerin, drenlerin ve elektrik bağlantılarının yıllık kontrolü, küçük sorunların kart arızasına dönüşmesini engeller.
• Topraklama kontrolü: Eksik topraklama, statik boşalmaları ve kart hasarını tetikler. Her kurulumda mutlaka topraklama ölçümü yapın.

Yedepa.com'da hem klima kartları hem de kondansatörler, basınç müşürleri ve servis ekipmanları gibi tamamlayıcı yedek parçalar stokta hazır bulunmaktadır. Sipariş verdiğiniz gün kargoya çıkan ürünlerle saha hızınızı koruyabilirsiniz.

Sonuç: Doğru Tanı, Doğru Parça, Hızlı Çözüm

Klima devre kartı arızaları, yaz dönemi servis çağrılarının en zorlu ama aynı zamanda en karlı işlerinden biridir. Doğru tanı koymadan yapılan kart değişimi hem müşteriyi hem de ustayı hayal kırıklığına uğratır. Yukarıda adım adım anlattığımız görsel denetim, multimetre testleri ve uyumluluk kontrolü süreçlerini sistematik biçimde uyguladığınızda hem hata oranınızı düşürecek hem de işi ilk seferde doğru bitireceksiniz.

Evrensel kart kullanıyorsanız parametre programlamasına zaman ayırın; orijinal kart arıyorsanız cihazın model ve seri numarasını elinizin altında bulundurun. Her iki durumda da güvenilir bir yedek parça kaynağına erişim, sahadaki en büyük rekabet avantajınızdır.
