Klima Basınç Manifoldu Nedir?

Basınç manifoldu (manifold gauge ya da manifold saati), klima ve soğutma sistemlerinin servisinde kullanılan en temel ölçüm-kontrol aletidir. Sistemin alçak basınç (suction/emme) ve yüksek basınç (discharge/basma) taraflarını eş zamanlı izlemenizi sağlar; aynı zamanda soğutucu gaz dolumu, tahliyesi ve vakum işlemlerinde aktif bir kontrol noktası görevini üstlenir.

Bir manifold setinin temel anatomisi şu şekilde özetlenebilir:

• Mavi gösterge (alçak basınç): Emme hattı basıncını ölçer; genellikle 0–500 PSI veya 0–35 bar aralığındadır.

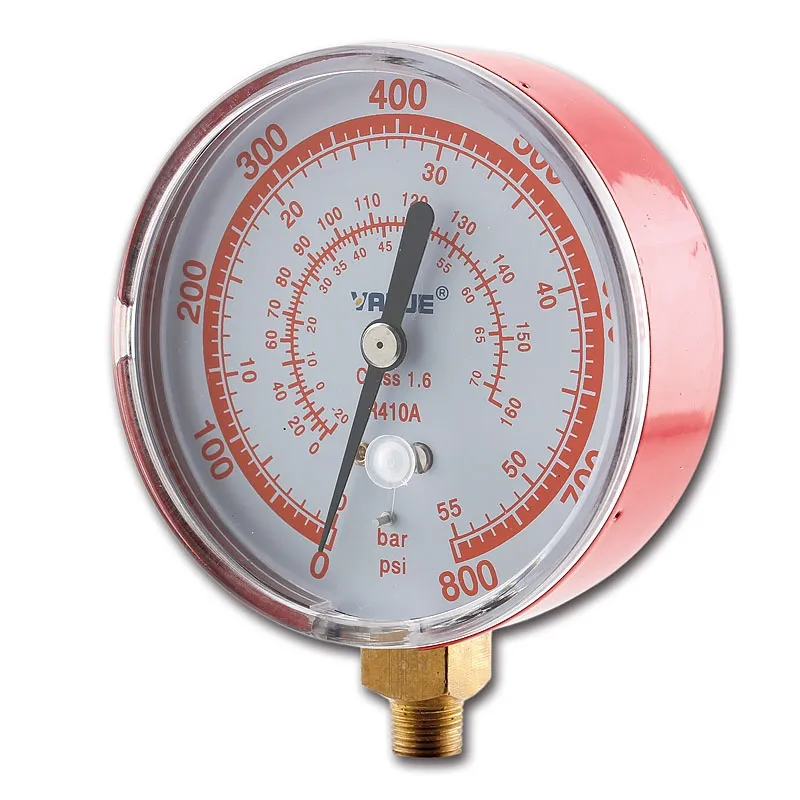

• Kırmızı gösterge (yüksek basınç): Basma hattı basıncını ölçer; 0–800 PSI veya üzeri kapasitede olabilir.
• Sarı/orta hat: Vakum pompası, gaz tüpü veya recovery ünitesiyle bağlantı kurulan servis hattıdır.

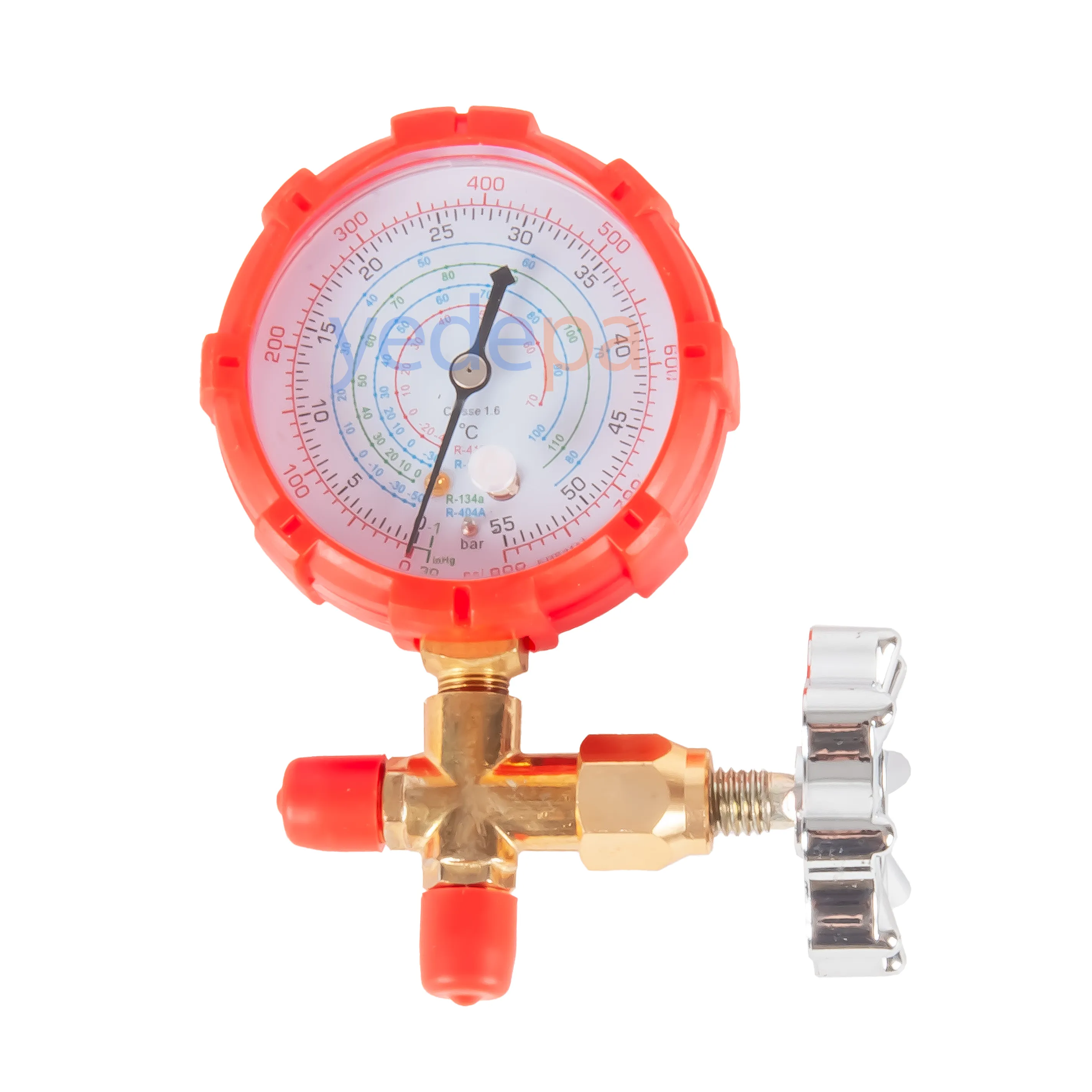

• Valf kolları (mavi ve kırmızı): İlgili hattı açıp kapatmayı sağlar.

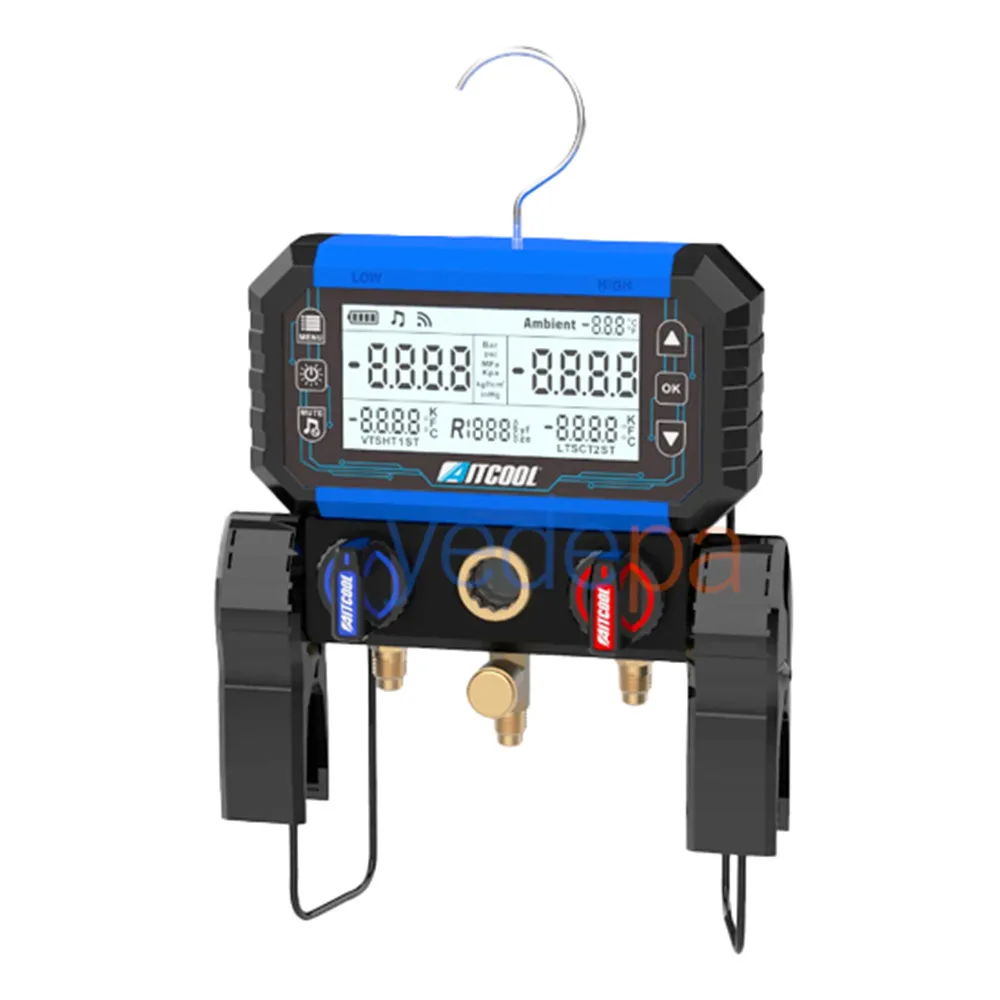

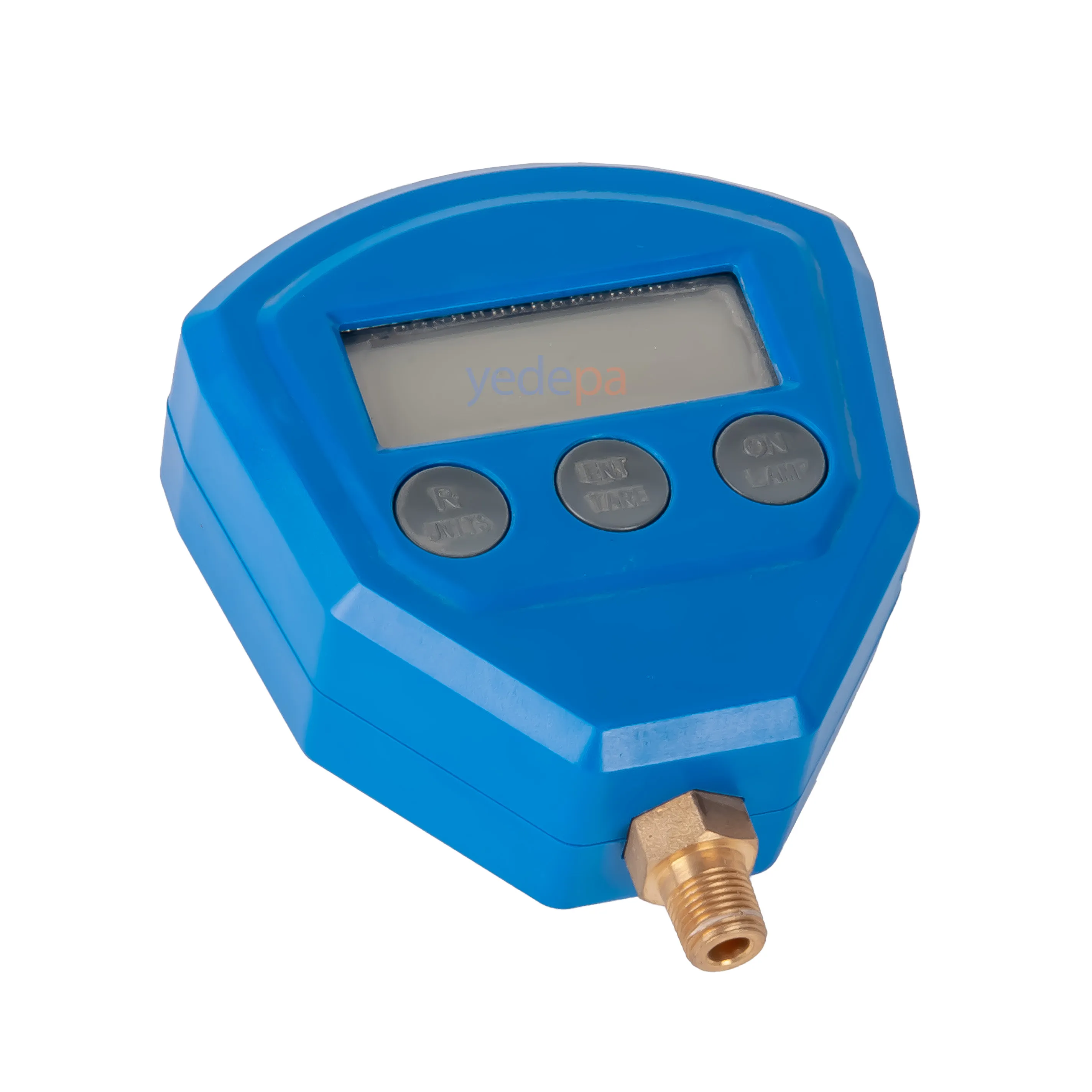

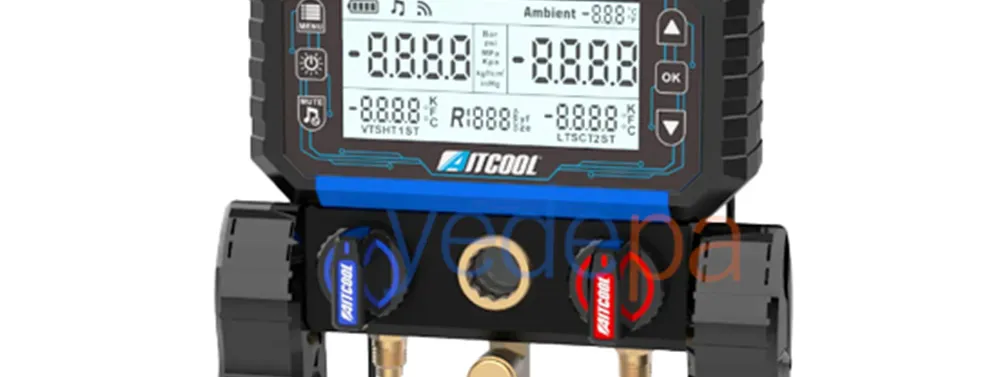

Analog (ibreli) manifoldların yanı sıra günümüzde dijital manifold saatleri de yaygınlaşmıştır. Dijital modeller; sıcaklık sensörü entegrasyonu, doyma sıcaklığı hesaplama ve birden fazla gaz profili desteği gibi özelliklerle sahada büyük zaman tasarrufu sağlar. Yedepa.com'da her iki kategoride de geniş bir ürün yelpazesi bulunmaktadır.

Manifold Bağlantısı Nasıl Yapılır? Adım Adım Kurulum

Sahada yapılan hataların büyük çoğunluğu yanlış veya özensiz bağlantıdan kaynaklanır. Aşağıdaki sırayı titizlikle uygulayın:

1. Sistemin çalışır durumda olduğundan emin olun. Statik (kapalı sistem) basınç okuması için klima kapalıyken de bağlanabilirsiniz; ancak dinamik ölçüm için sistem çalışmalıdır.
2. Manifold valflerin kapalı olduğunu kontrol edin. Her iki valf kolu (mavi ve kırmızı) tam saat yönünde sıkılmış olmalıdır.
3. Hortumları bağlayın. Mavi hortumu alçak basınç (servis vanası, ince boru tarafı), kırmızı hortumu yüksek basınç (kalın boru tarafı) servis portuna takın. 1/4" SAE bağlantı standart kabul görmektedir.
4. Sarı (orta) hortumu bağlayın. Vakum yapacaksanız vakum pompasına, gaz dolduracaksanız tüpe, recovery yapacaksanız recovery ünitesine bağlayın.
5. Hava tahliyesi (purge) yapın. Bağlantı hortumlarındaki havayı atmak için ilgili valf kısa süreli çok az açılır, tüp tarafından gaz hava ile birlikte dışarı çıkar; ardından hemen kapatılır. Bu adım, sisteme hava karışmasını önler.
6. Ölçüme başlayın. Valf kollarını açmadan göstergelerden statik basıncı okuyabilirsiniz. Dinamik okuma için her iki valfi de çeyrek tur açın.

⚠️ Uyarı: R410A gibi yüksek basınçlı gazlarda yüksek basınç tarafını kesinlikle çalışır sistemde açık bırakmayın; ani basınç dalgalanmaları hem aleti hem de bağlantı noktalarını tahrip edebilir.

Basınç Değerlerini Doğru Okumak: Ne Anlama Geliyor?

Manifold değerlerini okumak, deneyimsiz teknisyenler için kafa karıştırıcı olabilir. Aşağıdaki tablo ve açıklamalar, en yaygın gaz tipleri için referans değerleri sunmaktadır:

R410A için Tipik Çalışma Değerleri (Yaz Koşulları)

• Alçak basınç (emme): 8–10 bar (116–145 PSI) arası normal kabul edilir.
• Yüksek basınç (basma): 24–28 bar (350–406 PSI) arası beklenen aralıktır.
• Doyma sıcaklığı (buharlaşma): Yaklaşık 5–10 °C

R32 için Tipik Çalışma Değerleri

• Alçak basınç: 7–9 bar arası
• Yüksek basınç: 22–26 bar arası

R22 için Tipik Çalışma Değerleri

• Alçak basınç: 4–6 bar arası
• Yüksek basınç: 14–18 bar arası

Bu değerler; dış ortam sıcaklığı, iç ünite yükü ve boru uzunluğuna göre değişkenlik gösterir. Dijital manifold saatleri, bağlı sıcaklık sensörleri aracılığıyla anlık süperheat (aşırı ısınma) ve subcooling (aşırı soğutma) değerlerini de hesapladığından, tek başına ibre okumasından çok daha kapsamlı veri sunar.

Yaygın Anormal Değerler ve Anlamları

• Alçak basınç çok düşük (vakuma yakın): Gaz eksikliği veya kısılma arızası (genleşme vanası, kapiler tıkanıklığı)
• Alçak basınç çok yüksek: Kompresör verimliliği düşük, dönüş valfi arızası veya aşırı gaz yüklemesi
• Yüksek basınç aşırı yüksek: Kondenser kirliliği, soğutma havası yetersizliği veya aşırı gaz dolumu
• Her iki taraf eşit basınç gösteriyor: Kompresör çalışmıyor veya ciddi iç sızıntı

⚠️ Uyarı: Basınç değerlerini her zaman o gaz tipine ait basınç-sıcaklık tablosuyla birlikte değerlendirin. Farklı gazlar için manifold göstergesi üzerindeki renk kodlu skalalar karıştırılmamalıdır; aksi hâlde okunan değerler yanıltıcı olur.

Gaz Dolumunda Manifold Kullanımı: Adım Adım Uygulama

Soğutucu gaz dolumu, manifold kullanımının en kritik uygulamasıdır. Hem az hem de fazla gaz; kompresörü tahrip eder, enerji verimliliğini bozar ve soğutma kapasitesini düşürür. Doğru prosedür şu adımları izler:

1. Sistemi çalıştırın ve en az 10–15 dakika stabilize olmasını bekleyin.
2. Manifoldu bağlayın (yukarıdaki kurulum adımlarını uygulayın).
3. Mevcut basınç değerlerini kaydedin. Alçak basınç referans değerinin altındaysa gaz eksiktir.
4. Gaz tüpünü sarı hortuma bağlayın. Sıvı fazdan dolum yapılacaksa tüpü ters çevirin; gaz fazından dolum için tüpü dik tutun. R410A ve R32 gibi zeotropik olmayan karışımlar için sıvı fazdan dolum önerilir.
5. Hava tahliyesi (purge) yapın.
6. Mavi valfi yavaşça açın ve küçük dozlarda gaz verin. Acele etmeyin; her dozun ardından basıncın stabilize olmasını bekleyin.
7. Süperheat değerini takip edin. Hedef süperheat değerine (genellikle 5–10 °C) ulaşıldığında dolumu durdurun.
8. Valfi kapatın, basıncın sabit kalıp kalmadığını 2–3 dakika gözlemleyin.
9. Hortumları çıkarın, servis kapağını kapatın.

⚠️ Uyarı: R32 yanıcı bir gazdır. Dolum sırasında ortamda ateş kaynağı, kıvılcım veya sigara bulunmamalıdır. Ortam havalandırmasına dikkat edin.

Vakum İşleminde Manifold Nasıl Kullanılır?

Yeni montaj sonrası veya gaz tahliyesi yapılmış sistemlerde vakum çekme işlemi, sisteme nem ve havanın girmesini önleyen zorunlu bir adımdır. Manifold bu süreçte doğrudan devreye girer:

1. Her iki hortumu servis portlarına, sarı hortumu vakum pompasına bağlayın.
2. Her iki manifold valfini de açın. Böylece hem alçak hem yüksek basınç tarafı aynı anda tahliye edilir.
3. Vakum pompasını çalıştırın. Göstergeler yavaş yavaş negatif değerlere (vakuma) inmeye başlayacaktır.
4. Hedef değer: 500 micron (0,5 mbar) altı. Bu değere ulaşmak için genellikle 30–60 dakika gereklidir; bu süre boru uzunluğuna ve sisteme göre değişir.
5. Hedef vakuma ulaşıldığında pompayı kapatın ve valfleri kapatın. 10–15 dakika bekleyin; basınç yükselmiyorsa sistem sızdırmaz demektir.
6. Basınç yükseliyorsa kaçak var demektir; önce kaçağı bulup giderin, ardından vakum işlemini tekrarlayın.

Manifold göstergesindeki skala üzerinde genellikle inHg (inç cıva) veya micron birimleri yer alır. Analog göstergeler yalnızca yaklaşık vakum derinliğini gösterir; hassas vakum ölçümü için ayrıca bir mikron metre (vakummetre) kullanılması önerilir.

Analog mi, Dijital Manifold mu? Doğru Aleti Seçmek

Sahada hangi manifoldu tercih etmeniz gerektiği; yaptığınız iş yoğunluğuna, çalıştığınız gaz tiplerine ve bütçenize bağlıdır.

Analog (İbreli) Manifoldların Avantajları

• Düşük maliyet, kolay temin edilebilirlik
• Batarya gerektirmez, her koşulda çalışır
• Sade yapısı sayesinde bakım ve onarımı kolaydır
• Tek bir gaz tipinde yoğunlaşan ustalar için yeterlidir

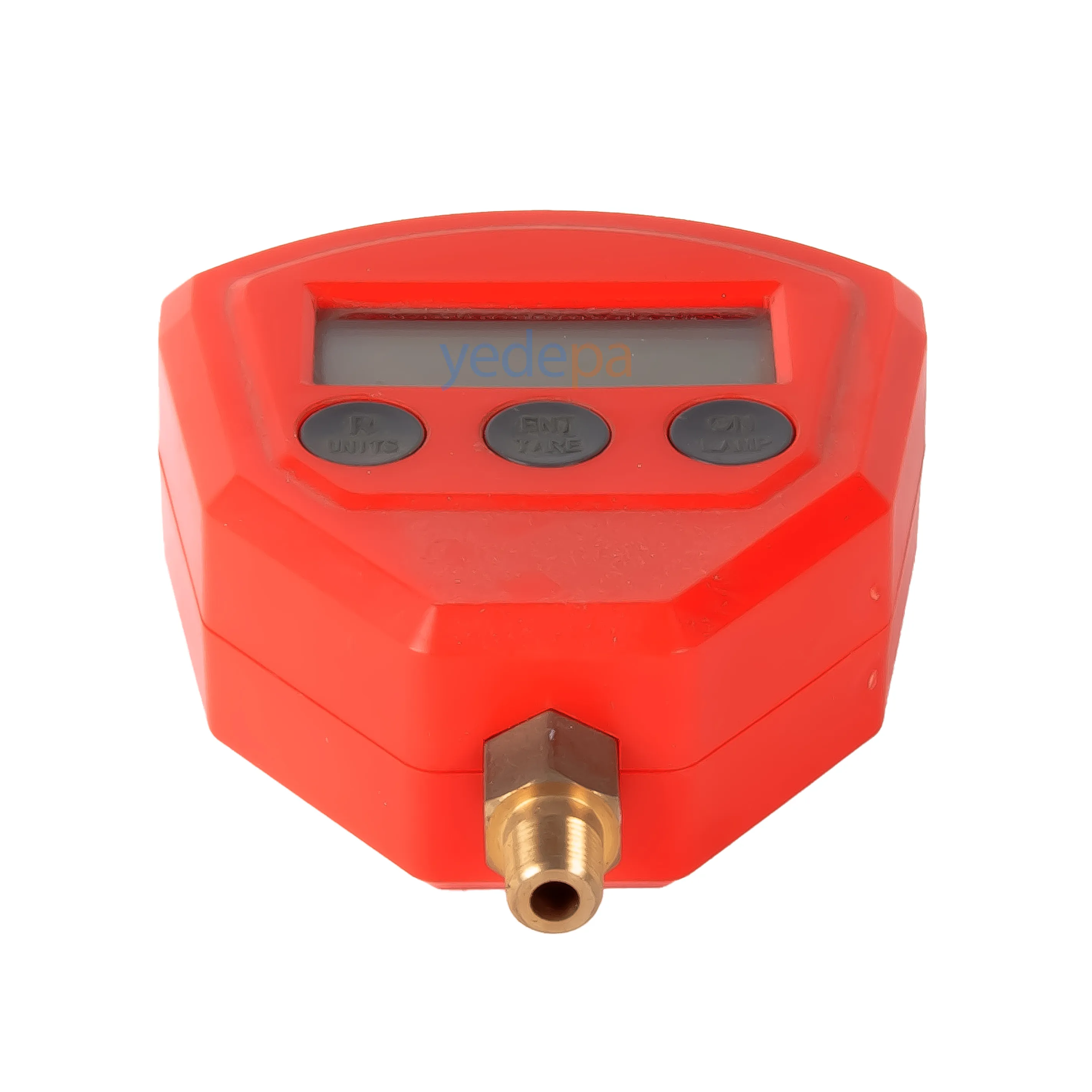

Dijital Manifoldların Avantajları

• Çoklu gaz profili: Tek cihazla R410A, R32, R22, R134a, R404A ve daha fazlasını ölçebilirsiniz
• Anlık süperheat/subcooling hesaplama sayesinde dolum hassasiyeti artar
• Sıcaklık sensörü entegrasyonu ile kapsamlı sistem analizi yapılır
• Veri kaydetme ve Bluetooth aktarım özellikleri sunan modeller mevcuttur
• Okunabilirliği yüksek ekranlar, güneşli sahada dahi net görüntü sağlar

Çok sayıda farklı marka ve model klima servisi yapan teknisyenler için dijital manifold yatırımı kısa sürede kendini amorti eder. Yedepa.com Manifoldlar kategorisinde analog, dijital ve tek/çift valfli seçenekler yan yana karşılaştırılabilir şekilde listelenmiştir.

Manifold Bakımı ve Uzun Ömürlü Kullanım İçin İpuçları

İyi bir manifold seti, doğru bakımla yıllarca hizmet verir. Sahada sıkça karşılaşılan bozulmaların büyük bölümü ihmalden kaynaklanmaktadır:

Günlük Kullanım Sonrası Yapılması Gerekenler

• Hortumların içinde kalan gazı uygun şekilde tahliye edin; basınçlı gaz içeren hortumları asla kapalı muhafaza etmeyin.
• Bağlantı uçlarındaki conta ve O-ringleri kontrol edin; kırık ya da deforme olmuşlarsa hemen değiştirin.
• Gösterge camına darbe gelip gelmediğini kontrol edin; çatlak cam nem alarak ibrenin paslanmasına yol açar.
• Valf kollarının düzgün kapatıldığından emin olun; yarı açık bırakılan valf, iç körük veya conta üzerinde kalıcı deformasyon yaratır.

Periyodik Bakım (Aylık / Sezonluk)

• Hortum bağlantı nipel filtrelerini söküp kontaminasyon (kir, nem, yağ) açısından kontrol edin.
• İbre veya ekran kalibrasyonunu bilinen bir referans basınçla doğrulayın.
• Hortumları kıvrık veya güneş altında muhafaza etmeyin; UV ışınları hortum elastikiyetini bozar ve mikro çatlaklar oluşturur.
• Uzun süre kullanılmayacak manifoldları kuru ve serin bir çantada saklayın; bağlantı uçlarını kapak tapalarıyla kapatın.

Ne Zaman Manifoldu Değiştirmelisiniz?

• İbre sıfır noktasında kalamıyorsa (sıfırlama vidası ayarlanamıyorsa)
• Valf kolları tam kapatmaya rağmen gaz geçişi devam ediyorsa
• Hortum içinden gaz kaçağı hissediliyorsa (el temasında ya da gaz dedektörüyle tespit)
• Dijital ekran hatalı veya tutarsız değerler gösteriyorsa

⚠️ Uyarı: Arızalı manifoldla yapılan gaz dolumu hem sistemi zarar görmesine yol açar hem de teknisyeni gaz maruziyeti riskiyle karşı karşıya bırakır. Şüphe duyduğunuz anda aleti kullanmaya devam etmeyin.

Hangi Gaz Hangi Manifold? Uyumluluk Tablosu

Her manifold her gaz tipiyle uyumlu değildir. Özellikle R1234yf ve R1234ze gibi yeni nesil düşük GWP gazları için özel bağlantı standartları geliştirilmiştir ve standart 1/4" SAE manifoldlarla bağlantı kurulamaz. Genel uyumluluk kılavuzu:

• R22, R134a, R404A, R407C, R410A: Standart 1/4" SAE manifoldlarla uyumlu
• R32: Standart manifoldlarla ölçülebilir; ancak gazın yanıcılığı nedeniyle yağsız, yanıcı gaz uyumlu manifold tercih edilmelidir
• R600 (izobütan): Düşük basınç aralığı için özel R600 manometre gerektirir
• R1234yf / R1234ze: Özel SAE J2888 / J2842 uyumlu bağlantı gerektiren manifoldlar kullanılmalıdır

Yanlış gaz–manifold kombinasyonu; conta malzemelerini aşındırabilir, ölçüm skalasını anlamsız kılabilir ve cross-contamination riskiyle birden fazla sisteme zarar verebilir. Yedepa.com'daki ürün sayfalarında her manifolda ait gaz uyumluluk bilgileri açıkça belirtilmektedir; satın almadan önce kontrol etmeyi ihmal etmeyin.
