Kurutucu Filtre (Drayer) Nedir?

Kurutucu filtre, soğutma ve klima sistemlerinin likit hattına monte edilen, içerisinde nem tutucu (desiccant) madde barındıran kritik bir bileşendir. Sektörde yaygın olarak drayer veya likit hattı filtresi olarak da adlandırılır. Temel işlevi, soğutucu gaz devresindeki nemi, aside dönüşmeden önce yakalamak ve aynı zamanda sistemde dolaşabilecek küçük katı partikülleri tutmaktır.

Bir klima ya da soğutma sisteminde su buharının varlığı, zamanla hidroklorik asit veya hidroflorik asit oluşumuna yol açar. Bu asitler kompresör sargılarına, genleşme vanasına ve diğer hassas parçalara kalıcı hasar verir. Drayer, bu tehlikeli zinciri başlamadan kesen ilk savunma hattıdır.

Drayer, görünürde küçük ve mütevazı bir parça olsa da sistemin ömrünü doğrudan etkiler. Yaz sezonunun zirvesinde, klimalar günde 12-16 saat aralıksız çalışırken bu filtrenin görevi daha da kritik hale gelir. Gaz dolumu veya kompresör değişimi yapılan her işlemde drayer mutlaka göz önünde bulundurulmalıdır.

Drayer Sistemde Nerede Bulunur ve Nasıl Çalışır?

Kurutucu filtre, kondenser çıkışı ile genleşme vanası girişi arasındaki likit hattına seri olarak bağlanır. Yüksek basınçlı sıvı haldeki soğutucu akışkan, kompresörden kondensere gelir, yoğunlaşır ve likit haline döner. Bu noktada drayer devreye girerek akışkanın içindeki nemi bünyesine çeker.

Drayer İçindeki Malzemeler

• Silika jel: Yaygın kullanılan nem emici malzemedir; geniş yüzey alanı sayesinde etkin nem adsorpsiyonu sağlar.
• Moleküler elek (molecular sieve): Özellikle HFC gazlarla (R410A, R407C, R134a) kullanılan, daha yüksek nem tutma kapasitesine sahip malzemedir.
• Aktif alümina: Hem nemi tutar hem de asit nötralizasyonuna katkıda bulunur.
• Metal filtre elek: Küçük metal talaşları ve katı partikülleri yakalar; kompresör arızaları sonrası özellikle önem kazanır.

Drayer dolu hale geldiğinde, yani nem tutma kapasitesi dolduğunda, artık nemi tutamaz ve sistemde serbest nem dolaşmaya başlar. Bu durum, genleşme vanesinin buzlanmasından kompresör arızasına kadar uzanan bir domino etkisi yaratır.

Drayer Tipleri: Rakorlu mu, Kaynaklı mı?

Sahadaki ustalar için en sık karşılaşılan seçim sorusu, rakorlu ile kaynaklı drayer arasındaki farktır. Her iki tip de aynı işlevi görür; fark bağlantı yöntemindedir.

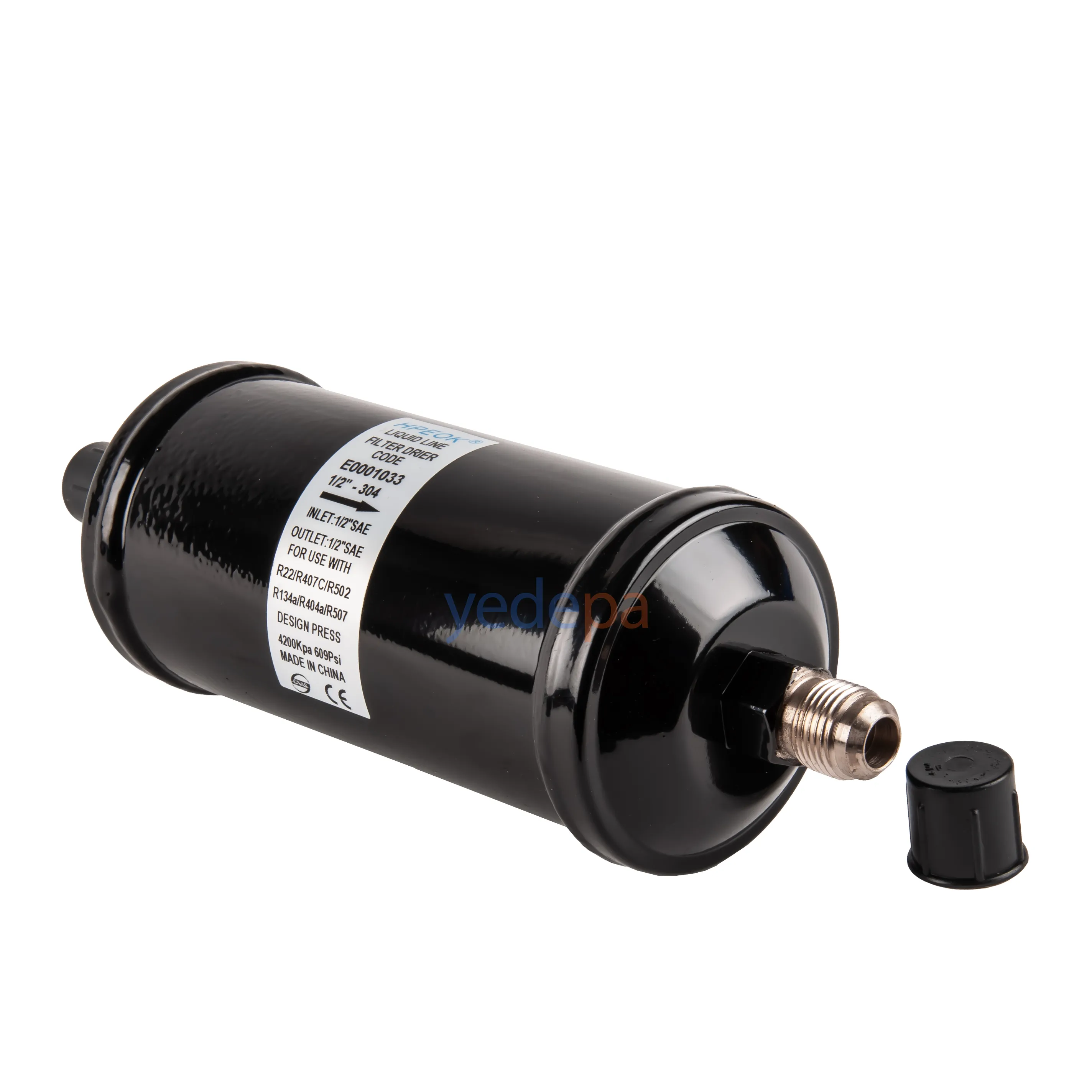

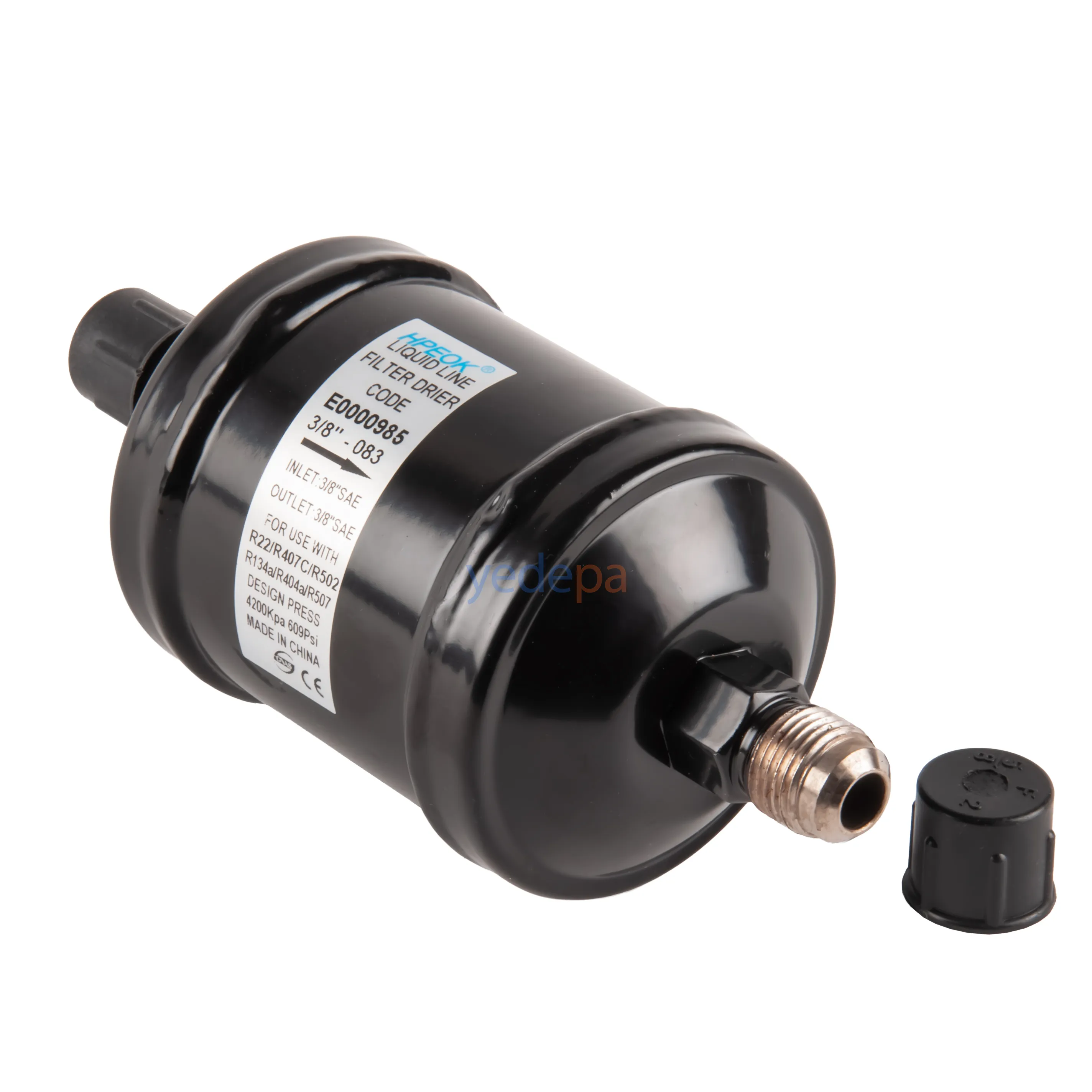

Rakorlu Drayer

• Vida bağlantısıyla monte edilir; kaynak gerektirmez.
• Servis ve değişim işlemlerinde hız ve pratiklik sağlar.
• Split klima, taşınabilir soğutma sistemleri ve servis amaçlı geçici montajlarda tercih edilir.
• 1/4", 3/8", 1/2", 5/8" ve 3/4" gibi standart rakor ölçüleri mevcuttur.

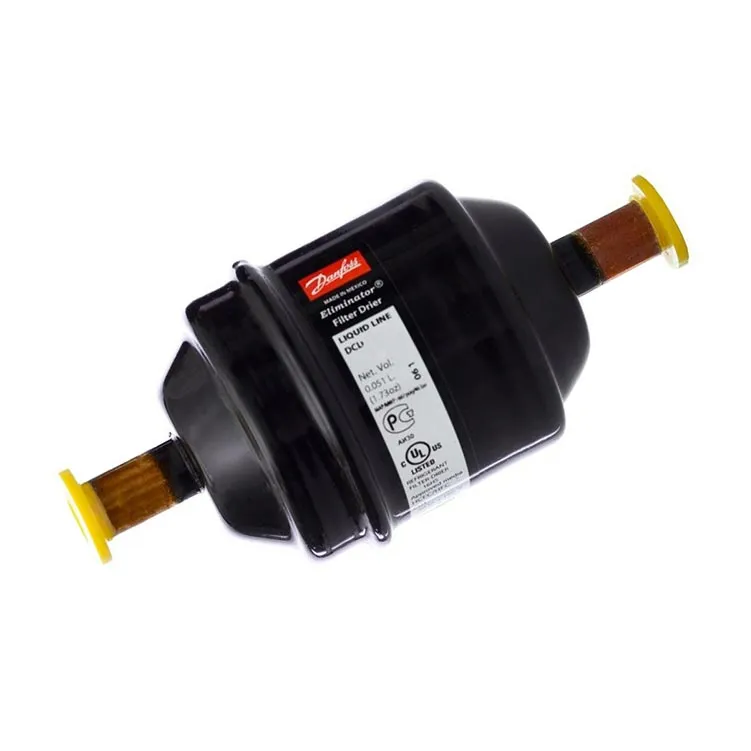

Kaynaklı Drayer

• Borulara gümüş lehim veya bakır kaynak ile kalıcı olarak bağlanır.
• Kaçak riski en aza indirildiğinden endüstriyel soğutma, chiller ve ticari sistemlerde yaygındır.
• Uzun süreli çalışma gerektiren sistemler için daha güvenilir bir tercih olarak kabul edilir.
• Kaynak sırasında drayer iç dolgu malzemesinin ısıdan korunması için dikkatli çalışmak gerekir.

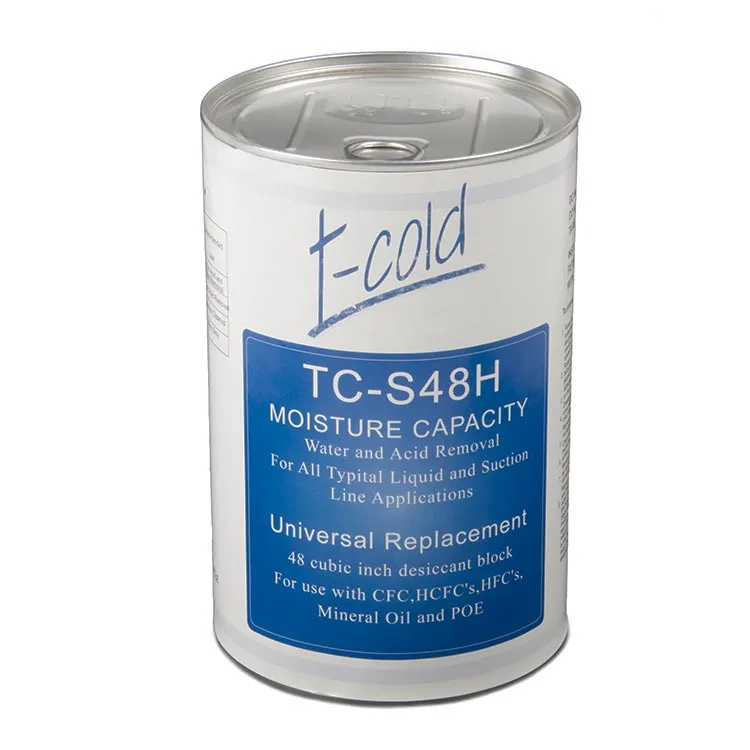

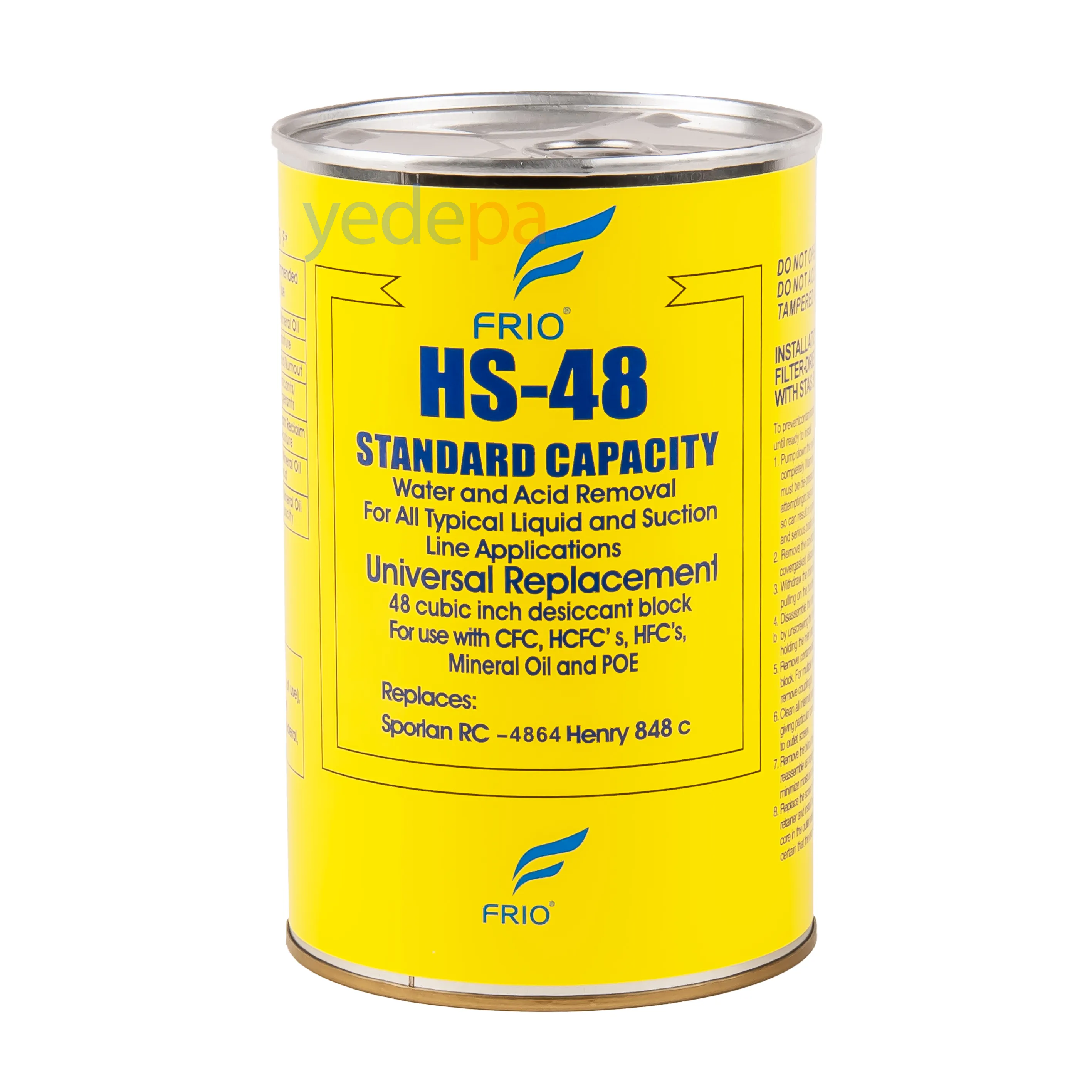

Kartuşlu (Değiştirilebilir Çekirdekli) Drayer

Büyük kapasiteli sistemlerde, drayer gövdesi sabit kalırken yalnızca iç filtre kartuşu değiştirilebilir. Bu tasarım, hem maliyet hem de işçilik açısından avantaj sağlar. Kartuş tipleri, farklı soğutucu gazlara uygun moleküler elek dolgu seçenekleri sunar.

Boru Çapı ve Gaz Uyumluluğu

Drayer seçiminde iki kritik parametre vardır: boru çapı (rakor ölçüsü) ve soğutucu gaz türü. R22 sistemleri ile R410A veya R407C sistemleri farklı nem tutma kapasitesi gerektirebilir. Yedepa.com'daki ürün sayfalarında her drayer için uyumlu gaz tipleri net biçimde belirtilmektedir; doğru ürünü seçmek için bu bilgiyi her zaman kontrol edin.

Drayer Tıkanması ve Arızasının Belirtileri Nelerdir?

Tıkalı veya dolu bir drayer, sisteme açıkça zarar vermeden önce bir dizi belirti verir. Bu belirtileri erken fark eden usta, kompresör arızası gibi çok daha büyük bir hasarın önüne geçmiş olur.

Sistemde Gözlemlenen Belirtiler

• Genleşme vanesinde veya kapiler boruda buzlanma: Nemi doymuş akışkan, düşük basınç tarafında aniden donarak tıkanmaya yol açar.
• Soğutma kapasitesinde düşüş: Sistem çalışır görünse de yeterli soğutma sağlayamaz.
• Basınç farkı anomalisi:Manifold takıldığında likit hattı girişi ile çıkışı arasında beklenmedik bir basınç düşüşü gözlemlenir — bu doğrudan tıkanıklığa işaret eder.
• Drayer gövdesinde aşırı ısınma ya da yoğuşma: Normal koşullarda drayer gövdesi likit hattıyla yaklaşık aynı sıcaklıkta olmalıdır. Giriş ve çıkışta belirgin sıcaklık farkı tıkanmayı gösterir.
• Kompresör yüksek akım çekimi: Kısıtlı akış kompresörü zorlar, elektrik tüketimi artar ve termal koruma devreye girer.
• Görünür nem ya da asit izleri: Kompresör yağının renginin koyulaşması veya asit test kitleriyle pozitif sonuç alınması, drayer kapasitesinin aşıldığını gösterir.

Drayer Ne Zaman Değiştirilmelidir?

Bu soruya "belirli bir çalışma saatinde" gibi net bir rakam vermek teknik açıdan doğru olmaz; çünkü değişim zamanı sistemin çalışma koşullarına, ortam nemine ve geçmişte yaşanan arızalara göre değişir. Ancak sektörde kabul görmüş bazı kriterler mevcuttur.

Mutlaka Değiştirilmesi Gereken Durumlar

1. Her kompresör değişiminde: Kompresör arızası, sistemin içine metal talaşı, yanık yağ ve yüksek nem bırakır. Bu koşullarda drayer kesinlikle değiştirilmelidir; aksi halde yeni kompresör de kısa sürede zarar görür.
2. Her gaz dolumu ve boşaltma işleminde: Sistem açıldığında dışarıdan nem girer. Drayer bu nemi temizlemek için yenilenmeli ya da en azından kontrol edilmelidir.
3. Sistem uzun süre açık kaldığında: Servis için boru hatlarının uzun süre atmosfere açık bırakıldığı durumlarda nem tutma kapasitesi hızla dolabilir.
4. Buzlanma veya tıkanıklık belirtisi gözlemlendiğinde: Yukarıda sayılan semptomlardan herhangi biri mevcut olduğunda drayer değişimi ilk yapılacak işlemler arasına girmelidir.
5. Yıllık periyodik bakımda: Yoğun çalışan ticari soğutma sistemlerinde yılda bir değişim, uzun vadede büyük tasarruf sağlar.

Pratik bir kural olarak şunu söylemek mümkündür: Drayer, en ucuz sigorta poliçesidir. Değeri onlarca lira olan bir parçanın ihmal edilmesi, kompresör veya genleşme vanası gibi çok daha pahalı arızalara kapı açar.

Drayer Değişimi Nasıl Yapılır? Adım Adım Rehber

Aşağıdaki prosedür, split klima ve küçük/orta ölçekli soğutma sistemlerinde rakorlu veya kaynaklı drayer değişimi için genel bir çerçeve sunmaktadır. Her sistem kendine özgü detaylar içerebilir; üretici talimatlara ek olarak bu adımlar takip edilebilir.

1. Sistemi kapat ve gazı geri çek: Onaylı gaz geri kazanım cihazıyla soğutucu gazı tamamen çekin. Gazı atmosfere vermek hem yasal açıdan yasak hem de çevresel açıdan zararlıdır.
2. Likit hattındaki basıncın sıfırlandığını doğrula: Manifold göstergesini kontrol edin; hat tamamen basınçsız olmalıdır.
3. Eski drayer'ı söküm: Rakorlu tiplerde anahtarla gevşetin. Kaynaklı tiplerde ısıtıcı veya gaz aletiyle kaynağı çözün; drayer gövdesini soğutarak iç dolgunun zarar görmesini engelleyin.
4. Hat uçlarını temizle: Borularda kalmış yağ ve partikülleri temizleyin. Kompresör değişimi sonrasıysa hat içini azot ile üfleyin.
5. Yeni drayer'ı monte et: Akış yönüne dikkat edin — drayer gövdesi üzerindeki ok işareti likit akışının yönünü gösterir; ters takmak sistemi mahveder. Rakorlu montajda uygun tork değerlerinde sıkın; aşırı sıkma rakoru çatlatır. Kaynaklı montajda gümüş katkılı lehim kullanın ve kaynak sırasında drayer gövdesini ıslak bezle soğutun.
6. Azot testi: Sistemi kapatmadan önce 15-20 bar azot ile sızdırmazlık testi yapın. En az 30 dakika basıncın sabit kalmasını bekleyin.
7. Vakum çek: İki aşamalı vakum prosedürü uygulayın; ilk vakumdan sonra sistemi azotla kırarak ikinci vakuma geçin. Hedef değer 200-300 mikron altıdır.
8. Gaz doldur ve sistemi çalıştır: Üretici spesifikasyonlarına uygun gaz tipi ve miktarında dolum yapın. Sistem devreye alındıktan sonra basınçları ve akım değerlerini not edin.

Değişim sonrası ilk 24 saat içinde sistemi yeniden kontrol etmek, özellikle drayer bağlantı noktalarında kaçak kontrolü yapmak iyi bir uygulama alışkanlığıdır.

Doğru Drayer'ı Seçerken Nelere Dikkat Edilmeli?

Piyasada onlarca farklı drayer modeli bulunmaktadır. Sahada doğru ürünü seçmek için aşağıdaki kriterleri göz önünde bulundurun:

• Soğutucu gaz uyumluluğu: R22, R134a, R404A, R407C, R410A ve R502 gibi farklı gazlar, farklı dolgu malzemesi gerektiren drayer tipleriyle uyumlu olmalıdır. Ürün etiketinde uyumlu gaz listesini mutlaka kontrol edin.
• Bağlantı çapı: Likit hattı boru çapına uygun rakor veya kaynaklı uç ölçüsü seçin (1/4", 3/8", 1/2", 5/8", 3/4").
• Kapasite: Sistemin soğutma kapasitesiyle orantılı bir drayer kapasitesi seçin. Küçük bir drayer, büyük bir sistemde çok hızlı dolar.

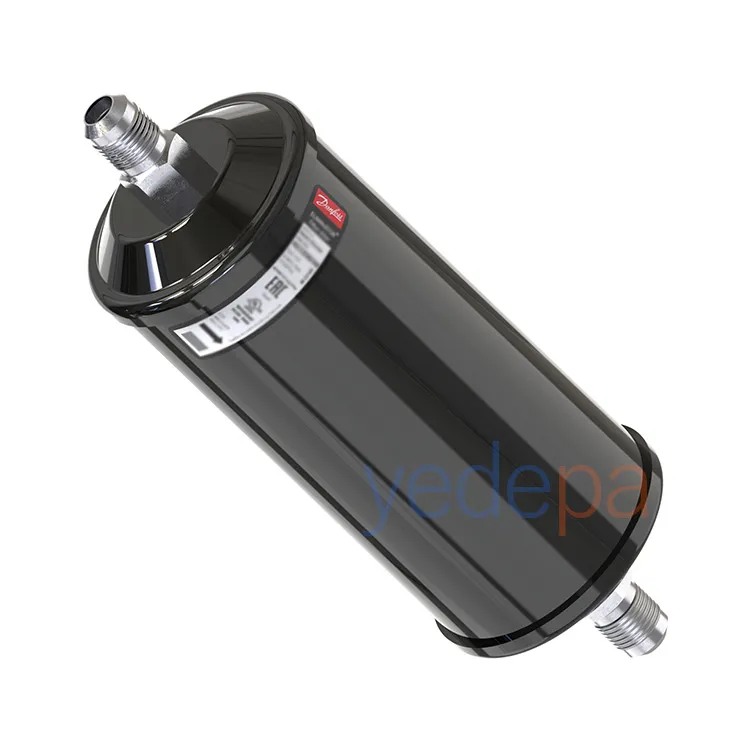

• Marka ve kalite: Danfoss gibi Avrupa kökenli markalar uzun yıllar kanıtlanmış kalitesiyle öne çıkarken; Hpeok ve Sanhua gibi markalar da uluslararası standartları karşılayan uygun fiyatlı alternatifler sunar. Yedepa.com bünyesinde her iki segmentten de geniş bir drayer yelpazesi bulunmaktadır.
• Kartuşlu mu, tek parça mı? Büyük sistemlerde değiştirilebilir kartuş tasarımı uzun vadede daha ekonomiktir. Küçük split klima sistemlerinde ise bütünleşik drayer yeterlidir.

Sık Yapılan Hatalar ve Profesyonel Öneriler

Deneyimli ustalar dahi zaman zaman aşağıdaki hatalarla karşılaşabilir. Bu listeyi bir "kontrol noktası" olarak değerlendirin:

• Drayer'ı ters takmak: Akış yönü işaretine dikkat etmemek, hem tıkanıklığa hem de sistem hasarına yol açar. Her drayer üzerindeki ok işaretini montaj öncesi mutlaka kontrol edin.
• Kaynaklı montajda aşırı ısıtmak: Drayer gövdesini kaynak sırasında aşırı ısıtmak, iç dolgu malzemesini tahrip eder ve drayer daha kurulumda çalışamaz hale gelir.
• Kompresör değişiminde drayer'ı atlamak: "Eski drayer yeniydi, değiştirmeye gerek yok" düşüncesi, en sık yapılan hatalardan biridir. Kompresör patlaması sistemin içini kirletir; yeni bir drayer kaçınılmazdır.
• Yanlış kapasite seçimi: Küçük bir drayer ile büyük bir sistemi çalıştırmak, drayer'ın çok kısa sürede dolmasına ve korumasız bir sisteme yol açar.
• Vakum çekmeden gaz dolumu: Değişim sonrası yeterli vakum yapılmadan gaz dolumu, nem sorununu drayer değişiminden önce sisteme kilitler.
• Ambalajı erken açmak: Kullanılmayacak drayer'ı ambalajından çıkarmak, nem emmeye başlaması anlamına gelir. Montaj anına kadar orijinal paketinde tutun.

Yedepa.com'da listelenen tüm drayer ürünleri orijinal, fabrika mühürlü ambalajlarında satışa sunulmaktadır. Bu durum, depodan çıkışa kadar nem kapasitesinin korunduğunun güvencesidir.

Sonuç: Küçük Parça, Büyük Sorumluluk

Kurutucu filtre (drayer), bir klima veya soğutma sisteminin en küçük bileşenlerinden biridir; ancak üstlendiği görev, sistemin tamamını korumaya yöneliktir. Nem ve asit hasarından kompresöre, genleşme vanesinden kapiler boruya kadar pek çok kritik parçanın ömrü, drayer'ın zamanında ve doğru şekilde değiştirilmesine bağlıdır.

Sezonda gaz dolumu ve kompresör değişimi yapan her teknisyen için drayer, sarf malzeme listesinin vazgeçilmez bir kalemi olmalıdır. Rakorlu veya kaynaklı, kartuşlu veya bütünleşik — hangi tip sisteminize uygunsa, o drayer'ı doğru kapasitede ve doğru gaz uyumluluğuyla seçmek, bakım kalitesini doğrudan belirler.

Yedepa.com'da Danfoss, Hpeok, Sanhua, T-Cold ve FRIO gibi markalardan geniş bir drayer yelpazesi, boru çapı ve bağlantı tipine göre filtrelenmiş şekilde listelenmiştir. Sahada ihtiyaç duyduğunuz modeli hızlıca bulabilir, teknik özellikleri karşılaştırabilirsiniz.
