Bakır Boru Bağlantı Elemanları Neden Bu Kadar Kritiktir?

Klima montajı ve bakım süreçlerinde en sık atlanan detaylardan biri, bakır boru bağlantı elemanlarının doğru seçimidir. Bir iç ünite taşıma, kompresör değişimi ya da yeni gaz dolumu işleminin ardından devreye giren bakır boru hattı, sistemin uzun ömürlü ve verimli çalışmasının temelini oluşturur. Hatalı çap seçimi, yanlış lehim tekniği veya düşük kaliteli bağlantı elemanı kullanımı; kaçak, basınç düşüşü ve kompresör arızası gibi ciddi sorunlara kapı aralar.

Soğutma devresi, yüksek ve düşük basınç hatlarından oluşan kapalı bir sistemdir. Bu hatlarda kullanılan 90° dirsekler, manşonlar, T (tee) parçaları ve redüksiyonlar; soğutucu akışkanın sorunsuz dolaşımını sağlar. Kalitesiz ya da yanlış ölçüde seçilen bir bağlantı parçası, tüm sistemin performansını doğrudan etkiler. Bu rehberde, saha ustalarının günlük işlerinde karşılaştığı bağlantı elemanı çeşitlerini, boyut seçim kriterlerini ve doğru montaj adımlarını ayrıntılı biçimde ele alacağız.

Bakır Bağlantı Elemanı Çeşitleri: Hangi Parça Ne İşe Yarar?

Klima ve soğutma sistemlerinde kullanılan bakır bağlantı elemanları birkaç temel kategoriye ayrılır. Her birinin işlevi ve kullanım alanı birbirinden farklıdır; doğru parçayı seçmek montajın ilk ve en önemli adımıdır.

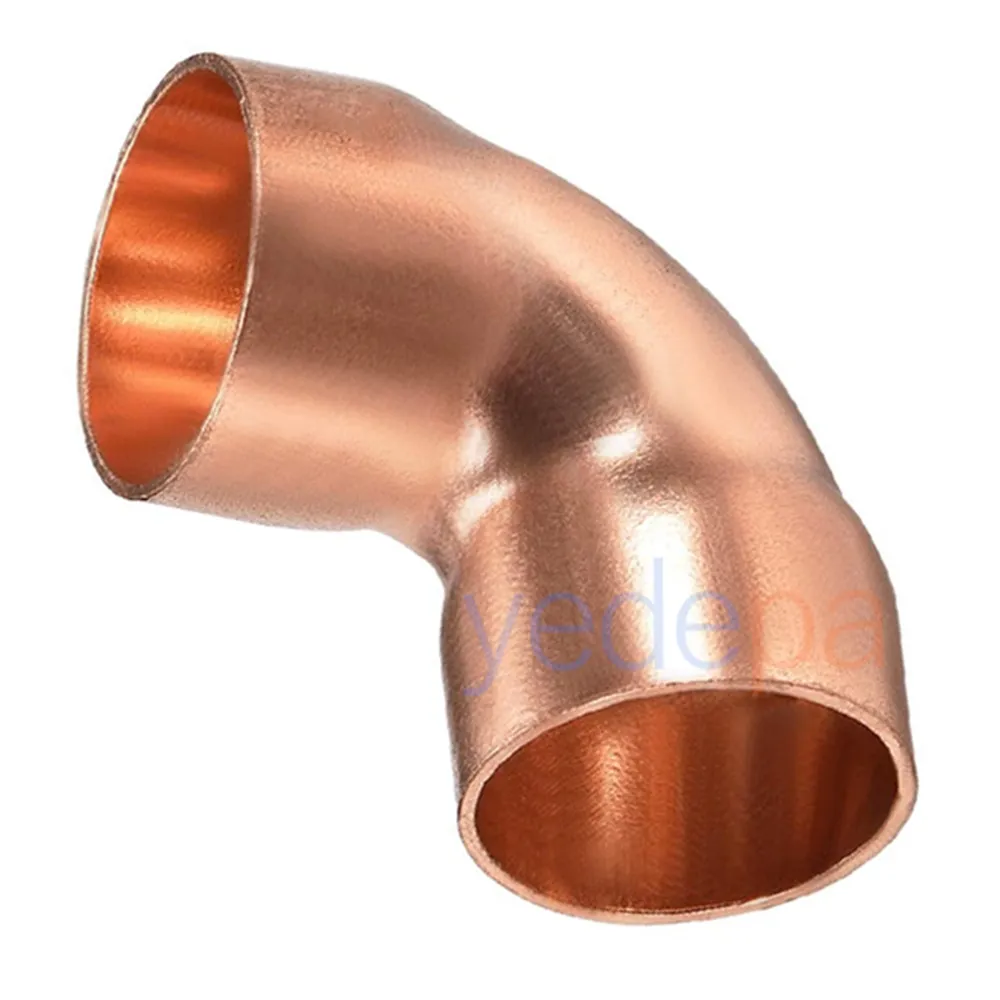

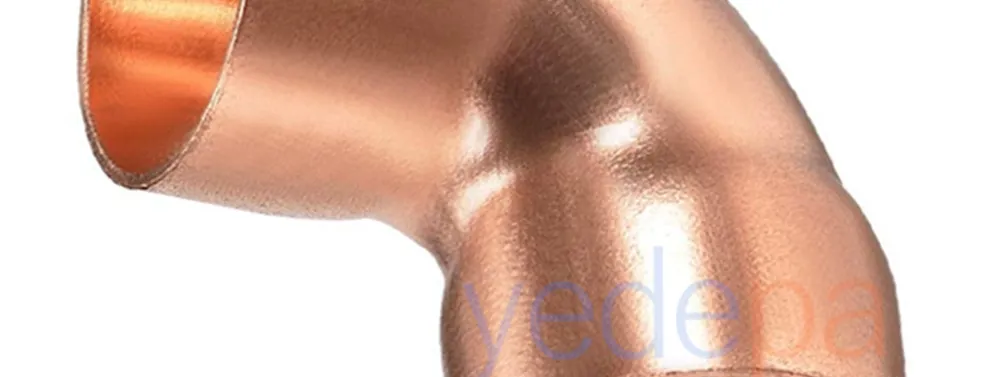

90° Dirsekler

90° dirsek, boru hattını dik açıyla yönlendirmek gerektiğinde kullanılır. Duvar köşelerinde, ünite girişlerinde ve daralan geçişlerde vazgeçilmezdir. Küçük çaplı sistemlerde (5/16" – 8 mm) split klima iç ünite bağlantılarında sıkça kullanılırken, büyük çaplı versiyonları (7/8" – 22 mm, 1 1/8" – 28 mm, 1 5/8" – 42 mm) chiller ve VRF sistemlerinde tercih edilir. Dirsekle boru arasında kalan lehim boşluğunun tam doldurulması, kaçak riskini sıfıra indiren en kritik noktadır.

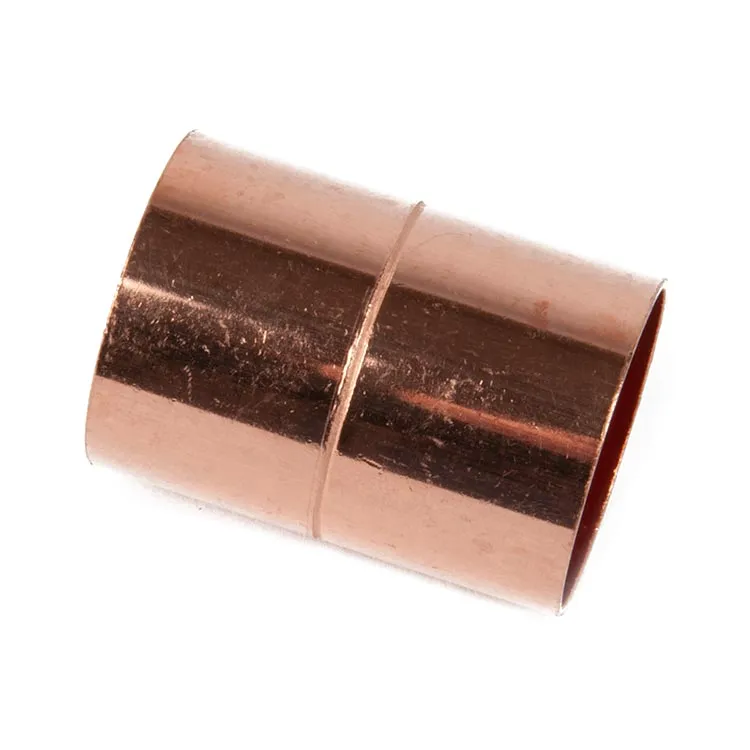

Manşonlar (Birleştirme Parçaları)

Manşon, aynı çaplı iki boru ucunu düz birleştirmek için kullanılan silindirik bağlantı elemanıdır. Uzun hatlarda boru eklemek veya kesilen/hasar gören bölümü onarmak için idealdir. 1/4" (6 mm)'den 1 5/8" (42 mm)'ye kadar geniş bir boyut yelpazesinde bulunur. İyi bir manşon bağlantısı için boru uçlarının temiz kesilmiş, çapaksız ve oksitsiz olması şarttır.

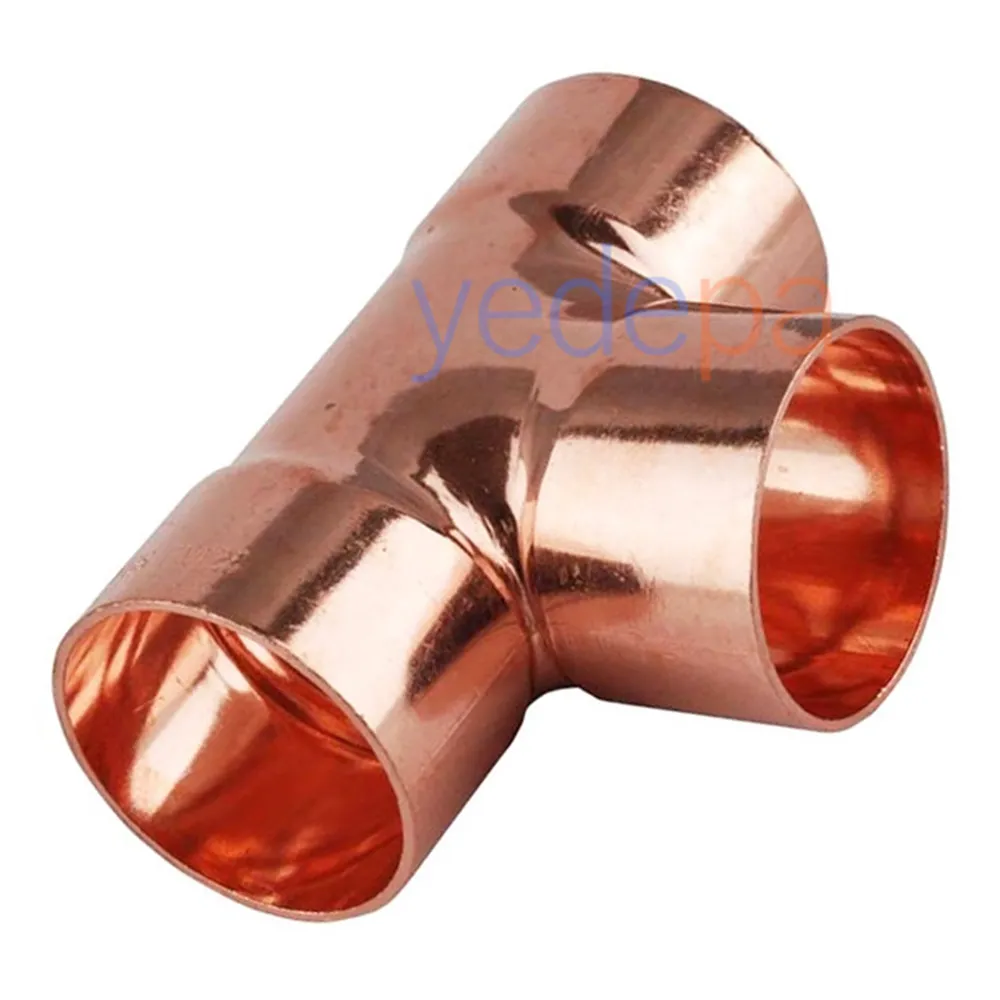

T (Tee) Parçaları

T bağlantı, ana hattan bir dallanma oluşturmak gerektiğinde devreye girer. Multi-split sistemlerde ve VRF dağıtım hatlarında en çok kullanılan parçaların başında gelir. 1/4" ile 1 5/8" arasındaki boyut seçenekleriyle hem küçük hem büyük kapasiteli sistemlere uyum sağlar. T parçasının üç ucunun da eşit basınçta lehimlenmesi, sistemde dengesiz gaz dağılımını önler.

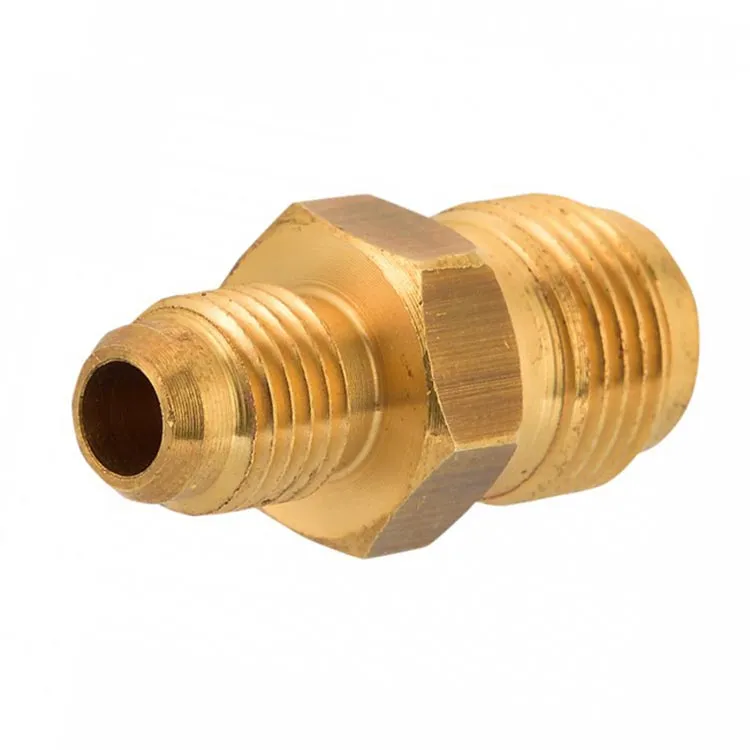

Redüksiyonlar

Redüksiyon, farklı çaplardaki iki boruyu birbirine bağlamak için kullanılır. Örneğin iç ve dış ünite arasında çap farkı olduğunda ya da eski bir sisteme yeni bir ünite bağlanırken redüksiyona ihtiyaç duyulur. 1/4"–3/8", 1/2"–5/8" ve 5/8"–3/4" gibi geçiş kombinasyonları en yaygın kullanılan boyutlar arasındadır.

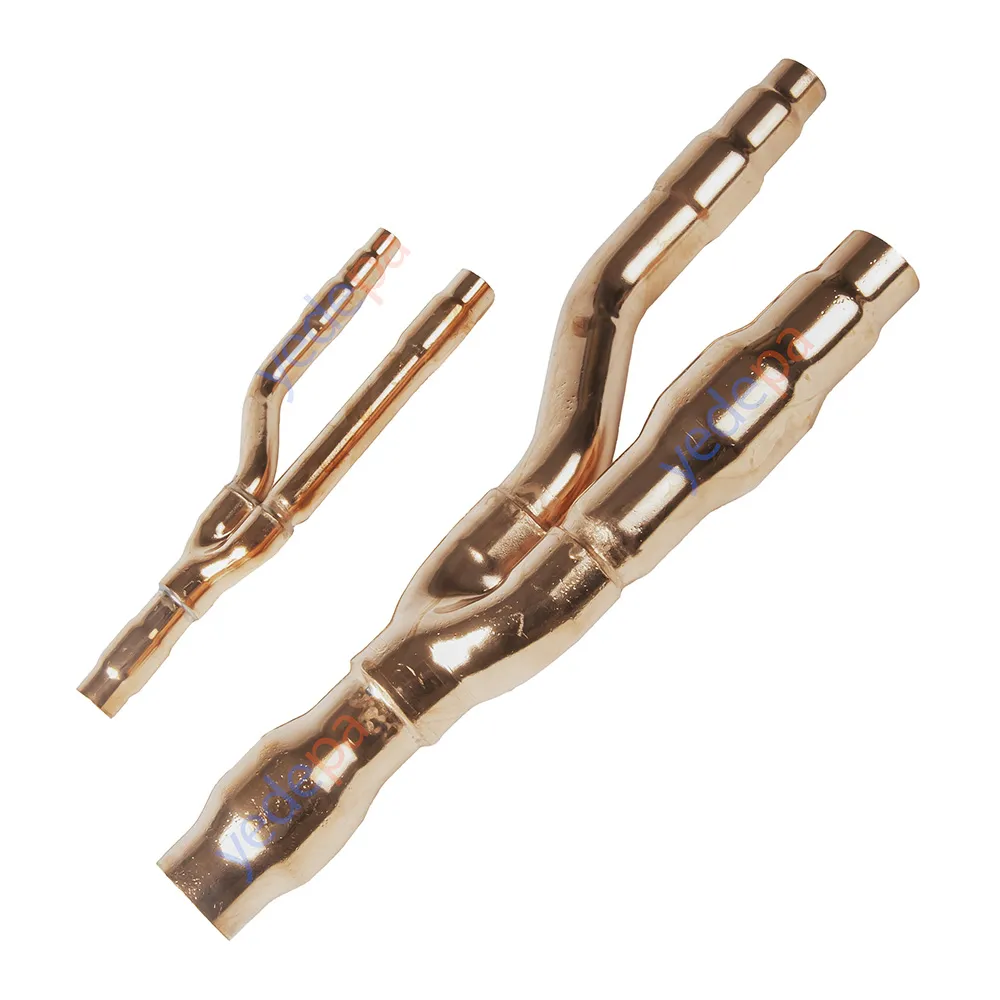

VRF Y Joint'ler

Merkezi klima ve VRF sistemlerine özgü Y joint (çatal bağlantı) parçaları, bir ana hattan iki iç üniteye ayrım yapılan noktalarda kullanılır. Fabrika prefabrik üretimi sayesinde lehim hataları minimuma indirilmiş, yüksek basınç toleransına sahip bu parçalar VRF kurulumlarında kaliteli montajın vazgeçilmez bileşenidir.

Doğru Çap Nasıl Seçilir? Boyut ve Kapasite İlişkisi

Bakır boru çapı, sistemin soğutma kapasitesiyle doğrudan ilişkilidir. Yanlış çap seçimi; gaz hızını bozar, yağ taşınımını engeller ve kompresöre geri dönen sıvı akışkanın zarar vermesine zemin hazırlar. Aşağıdaki genel eşleştirme tablosu saha çalışmalarında yol gösterici nitelikte olup üretici montaj kılavuzları her zaman öncelikli referans olmalıdır.

• 5.000–9.000 BTU split klimalar: Likit hat 1/4" (6 mm), gaz hattı 3/8" (9,5 mm)
• 12.000–18.000 BTU split klimalar: Likit hat 1/4" (6 mm), gaz hattı 1/2" (12,7 mm)
• 24.000 BTU ve üzeri split klimalar: Likit hat 3/8" (9,5 mm), gaz hattı 5/8" (15,9 mm)
• Küçük çaplı VRF hatları: 3/4" (19 mm) ve 7/8" (22 mm)
• Büyük kapasiteli VRF ana hatları: 1 1/8" (28 mm), 1 3/8" (35 mm), 1 5/8" (42 mm)

Boru çapı seçiminde üretici verilerinin yanı sıra hat uzunluğu, düşey yükseklik farkı ve dirsek sayısı gibi faktörler de hesaba katılmalıdır. Hat uzadıkça ve yükseklik farkı arttıkça üretici tablolarından bir boyut büyük çap tercih edilebilir. Yedepa.com'da listelenen bakır bağlantı elemanları, her çap grubu için ayrı ayrı stoklanmaktadır; dolayısıyla ihtiyaç duyduğunuz boyutu hızla temin etmek mümkündür.

Lehimli Bağlantı Montajı: Adım Adım Doğru Uygulama

Bakır bağlantı elemanlarının büyük çoğunluğu sert lehim (brazing) yöntemiyle monte edilir. Bu yöntem, yüksek basınç ve sıcaklık değişimlerine dayanıklı, gaz geçirmez bağlantılar elde etmek için endüstri standardıdır. Aşağıdaki adımları eksiksiz uygulamak, uzun vadeli kaçaksız bir kurulum için zorunludur.

1. Boru kesimi: Boru kesici (tüp kesici) ile düzgün, dik bir kesim yapın. Testere veya flex kullanmayın; bu aletler çapak ve oval kesit bırakır.
2. Çapak alma: Kesilen boru ucunu iç ve dıştan çapak alıcı (reamer) ile temizleyin. Çapaklar lehim kalitesini bozar ve akışkan akışını engeller.
3. Temizleme: Boru ucu ve bağlantı elemanının iç yüzeyini zımpara bezi veya tel fırçayla temizleyin. Oksit ve yağ izleri lehimin yüzeye yapışmasını engeller.
4. Flux (lehim macunu) uygulaması: Sert lehim için uygun flux kullanın. Flux, ısıtma sırasında yüzeyi oksidasyon, dan korur ve lehimin akmasını kolaylaştırır. Yalnızca birleşim bölgesine sürün.
5. Nitrojen gazı akışı: Lehim sırasında boru hattının içinden kuru nitrojen geçirin. Bu, iç yüzeyde oluşacak siyah oksit tabakasını (mill scale) önler ve kompresörü korur.
6. Isıtma: Oksiasetilen veya propan torçuyla bağlantı bölgesini eşit biçimde ısıtın. Isı, önce bağlantı parçasına (fiting) verilmeli; boru ucuna doğrudan alev tutmaktan kaçınılmalıdır.
7. Lehim tel beslemesi: Uygun sıcaklığa ulaşıldığında (bakır portakal rengine geldiğinde) lehim telini birleşim noktasına temas ettirin. Lehim, ısı çekimiyle otomatik olarak boşluğa dolacaktır; tel üzerine alev tutmayın.
8. Soğutma ve temizlik: Birleşimi havada doğal soğumaya bırakın. Soğuduktan sonra flux kalıntısını nemli bezle silin; flux asidik özelliği nedeniyle uzun vadede bakırı aşındırabilir.
9. Sızıntı testi: Sistem devreye alınmadan önce nitrojen basıncıyla (genellikle 40–42 bar) sızdırmazlık testi yapın. Sabun köpüğü veya elektronik kaçak dedektörü kullanın.

Sahadaki En Yaygın Montaj Hataları ve Kaçınma Yolları

Deneyimli ustaların bile zaman baskısı altında düştüğü hatalar, uzun vadede ciddi arızalara zemin hazırlayabilir. En sık karşılaşılan sorunlar şunlardır:

• Nitrojensiz lehim: Nitrojen kullanılmadan yapılan lehim işlemlerinde boru içi oksit tabakası oluşur. Bu partiküller kompresöre ulaşarak ciddi hasara yol açar. Nitrojen şişesi bulundurmak artık profesyonel ekipmanın ayrılmaz parçasıdır.
• Aşırı ısıtma: Bağlantı bölgesinin gereğinden fazla ısıtılması lehimi yakar, bakırın kristal yapısını bozar ve bağlantı mukavemetini düşürür. Torç hareketini sürekli tutun, tek noktada bırakmayın.
• Yanlış çap kullanımı: Küçük çaplı bir manşon veya dirsek, zorla takılmaya çalışıldığında boru ucunu oval hale getirir. Her zaman boru dış çapıyla birebir eşleşen bağlantı elemanı kullanın.
• Dirsek sayısını artırmak: Her 90° dirsek, boru direncini artırır ve sistem verimini düşürür. Mümkün olduğunca boru bükme yayı ile boruyu bükmek, dirsek sayısını azaltmanın en pratik yoludur.
• Eksik sızdırmazlık testi: Gaz dolumundan önce mutlaka basınç testi yapılmalıdır. Daha sonra fark edilen kaçaklar hem soğutucu akışkan kaybına hem de çevre kirliliğine neden olur.
• Yanlış redüksiyon yönü: Redüksiyonlar, akış yönüne göre monte edilmelidir. Likit hattında ve gaz hattında akış yönünün tersine takılan redüksiyon, basınç dengesizliğine yol açar.

VRF ve Multi-Split Sistemlerde Bakır Bağlantı Tasarımı

VRF (Variable Refrigerant Flow) ve multi-split sistemlerde boru hattı tasarımı, tek split sistemlere kıyasla çok daha fazla dikkat gerektir. Bu sistemlerde birden fazla iç ünite tek bir dış üniteye bağlandığından, hat dağılımı ve bağlantı noktalarının doğru planlanması kritik önem taşır.

Y Joint Kullanımı

VRF sistemlerinde her dallanma noktası için fabrika üretimi Y joint (bakır çatal bağlantı) kullanılması, saha yapımı T bağlantılarına kıyasla çok daha güvenilir bir çözüm sunar. Y joint'ler, her iki kola eşit soğutucu akışkan dağılımını sağlayacak aerodinamik iç geometriye sahiptir. Gree ve Daikin gibi markaların spesifik hat çaplarına göre tasarlanmış Y joint modelleri, yedepa.com'da stoklanmaktadır.

Hat Dengeleme ve Uzunluk Sınırları

VRF sistemlerinde üretici, her dal için maksimum hat uzunluğu ve yükseklik farkı değerleri belirtir. Bu değerlerin aşılması durumunda gaz beslemesi dengesizleşir, bazı iç üniteler yeterli soğutma kapasitesine ulaşamaz. Uzun hatlarda çap artışına gidilirken redüksiyon parçalarının doğru yönde ve doğru konumda kullanılması zorunludur.

Yalıtım ve Mekanik Koruma

Tüm bakır boru hatları, ısıl kayıpları ve yoğuşmayı önlemek amacıyla kapalı hücreli köpük yalıtım kılıfıyla kaplanmalıdır. Bağlantı elemanları dahil olmak üzere hattın tüm noktaları yalıtım içinde kalmalıdır; açık kalan her nokta, zamanla yoğuşma kaynaklı korozyon odağına dönüşür.

Bakır Bağlantı Elemanı Seçerken Dikkat Edilmesi Gereken Kalite Kriterleri

Piyasada çok farklı kalite düzeylerinde bakır bağlantı elemanı bulmak mümkündür. Düşük kaliteli veya standart dışı parçaların sahaya çıkması, hem iş güvenliğini hem de sistem güvenilirliğini tehdit eder. Kaliteli bir bağlantı elemanının taşıması gereken özellikler şunlardır:

• Malzeme saflığı: EN 12735 veya ASTM B280 standardına uygun, yüksek saflıkta (min. %99,9 Cu) deoksidize bakırdan üretilmiş olmalıdır.
• Duvar kalınlığı uniformluğu: Eşit duvar kalınlığı, lehim sırasında homojen ısı dağılımını sağlar ve bağlantı mukavemetini artırır.
• İç yüzey temizliği: İç yüzeyde yağ, oksit veya nem bulunmamalıdır. Uçları plastik tıpalı kapalı ambalajda gelen ürünler bu açıdan avantajlıdır.
• Tolerans hassasiyeti: Boru dış çapıyla bağlantı elemanı iç çapı arasındaki boşluk, kapiler lehim için 0,05–0,15 mm aralığında olmalıdır. Geniş toleranslı parçalarda lehim boşluğu dolmaz, dar toleranslılarda ise boru giremez.
• Basınç dayanımı: Klimada kullanılan R32 ve R410A gibi modern soğutucu akışkanların çalışma basınçları eski R22'ye kıyasla çok daha yüksektir. Bağlantı elemanının en az 45 bar basınç dayanımına sahip olması beklenir.

Yedepa.com'da sunulan bakır bağlantı elemanları, yüksek basınç dayanımı ve lehimlenebilirlik özellikleriyle ön plana çıkmakta; klima teknisyenlerinin ihtiyaç duyduğu tüm çap gruplarını tek noktadan temin etme imkânı sunmaktadır.

Sık Sorulan Sorular ve Pratik Saha Notları

Bakır boru yerine alüminyum boru kullanılabilir mi?

Bazı üreticiler belli uygulamalar için alüminyum boru önermektedir; ancak alüminyum, bakıra kıyasla daha düşük basınç dayanımına ve farklı lehim gereksinimine sahiptir. Standart split ve VRF uygulamalarında bakır boru ve bakır bağlantı elemanları tercih edilmeli, alüminyum boru kullanımı yalnızca üretici onaylı uygulamalarla sınırlı tutulmalıdır.

Eski bir bağlantıyı söküp tekrar kullanabilir miyim?

Daha önce lehimlenmiş bakır bağlantı elemanları, söküldükten sonra genellikle yeniden kullanılamaz. Isıtma-soğutma döngüsü ve söküm sırasında uygulanan mekanik kuvvet, parçanın geometrisini ve iç yüzey kalitesini bozmuş olabilir. Yeni bir bağlantı elemanı kullanmak, kaçak riskini minimize etmenin en güvenli yoludur.

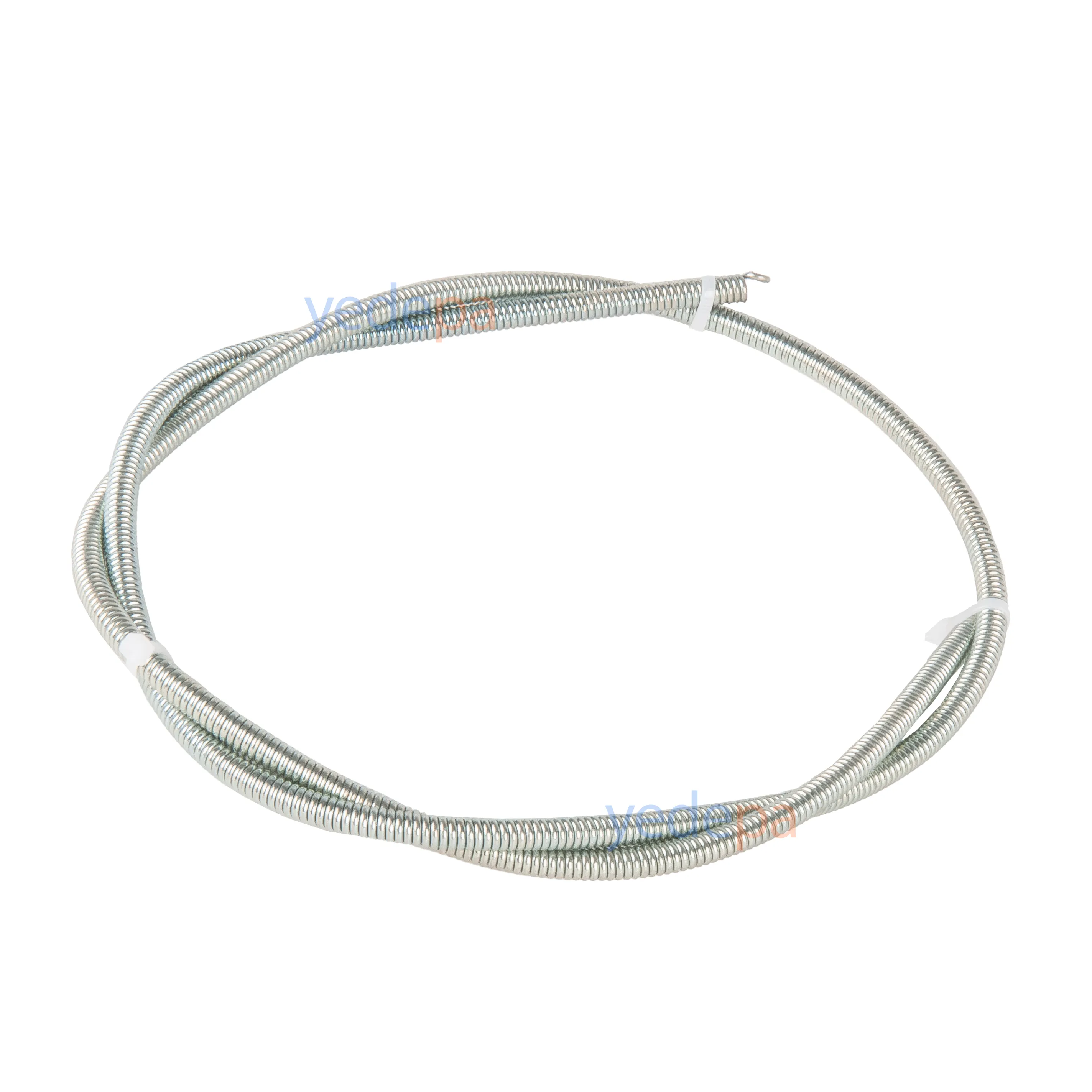

Dirsek mi, bükme yayı mı?

Mümkün olduğunda bükme yayıyla şekillendirilen boru, dirsek bağlantısına kıyasla daha az direnç oluşturur ve lehim noktası sayısını azaltır. Ancak dar alanlar, büyük çaplı borular veya sert dönüş açıları gerektiren durumlarda 90° dirsek kaçınılmazdır. Her iki yöntemin de doğru uygulandığında yeterli performans sunduğunu belirtmek gerekir.

R32 sistemlerde bağlantı elemanı seçimi farklı mı?

R32 soğutucu akışkanının çalışma basınçları R410A ile benzer olmakla birlikte, R32 hafif yanıcı sınıfında (A2L) yer alır. Bu nedenle lehim kalitesi ve sızdırmazlık daha da kritik bir önem kazanır. R32 sistemlerde standart yüksek basınçlı bakır bağlantı elemanları kullanılabilir; ancak tüm lehim noktalarının eksiksiz test edilmesi zorunludur.
