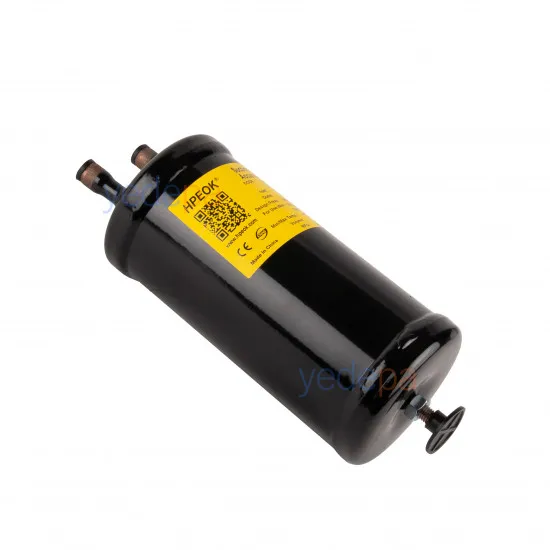

HPEOK PKQ-204 Likit Tutucu Emiş Hattı Akümülatörü | 1/2 inç ODF Kaynaklı, 1,5 L | R22, R134a, R410A, R407C, R502, R507 Uyumlu

HPEOK PKQ-204, soğutma devresinin emiş (suction) hattına takılan likit tutucudur — teknik adıyla emiş hattı akümülatörü. Evaporatörden kompresöre dönen hatta buharlaşmamış sıvı soğutucu akışkanı tutar ve kompresöre yalnızca gaz gitmesini sağlar. Bağlantısı 1/2 inç ODF kaynaklı, giriş ve çıkış aynı ölçüdedir.

Neden gerekir: kompresör bir gaz pompasıdır, sıvıyı sıkıştıramaz. Emiş hattından sıvı gelirse sıvı darbesi (hydraulic lock) oluşur; valf plakası kırılır, biyel kolu eğilir, karterdeki yağ sıvı akışkanla seyrelip yatakları yalıtımsız bırakır. Akümülatör bu sıvıyı gövdesinde biriktirir, yavaşça buharlaştırarak sisteme geri verir.

İçindeki U borunun dibindeki küçük yağ dönüş deliği, biriken yağı kontrollü biçimde kompresöre geri gönderir — böylece yağ akümülatörde hapsolmaz. Gövdenin altındaki M10 saplama ile şasiye sabitlenir.

Hangi Sistemlerde Kullanılır

• Isı pompaları — dört yollu vana çevrim yönünü değiştirdiğinde emiş hattına sıvı gelir.
• Defrostlu sistemler — sıcak gazla defrost sonrası dönüşte sıvı taşması olur.
• Düşük sıcaklık uygulamaları — şok dondurucular, derin dondurucu grupları.
• Uzun durma süreli devreler — duruşta evaporatörde yoğuşan akışkan ilk kalkışta kompresöre yürür.
• Taşkın (flooded) evaporatörlü ve değişken yüklü ticari soğutma devreleri.

Teknik Özellikler

• Marka / tip: HPEOK PKQ-204
• Ürün tipi: Emiş hattı akümülatörü (likit tutucu)
• Bağlantı: 1/2 inç ODF kaynaklı (lehim) — giriş 1/2 inç, çıkış 1/2 inç
• Hacim: 1,5 L
• Yükseklik: 20,3 cm
• Tasarım basıncı: 30 bar (3.000 kPa / 435 psi)
• Çalışma sıcaklığı: −40 °C … +120 °C
• Montaj bağlantısı: M10 saplama
• Gövde: Çelik, epoksi toz boya kaplı
• Belgelendirme: CE / PED, CNAS
• Menşe: Çin

Uyumlu Soğutucu Akışkanlar

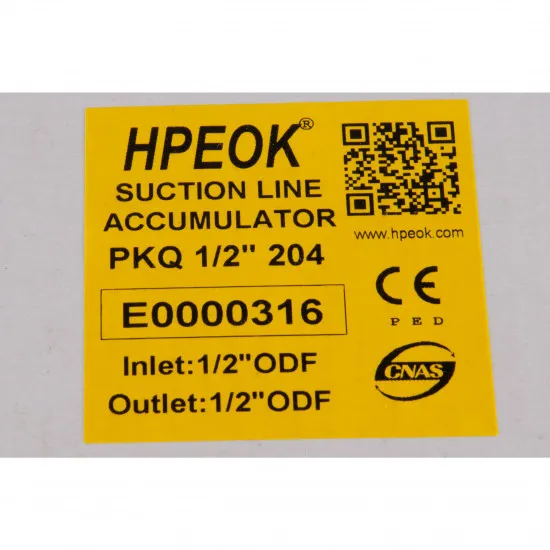

Ürün etiketinde listelenen akışkanlar: R22, R134a, R410A, R407C, R502, R507. HCFC ve HFC devrelerinde, mineral ve POE yağla çalışır.

Ölçü Seçimi

PKQ serisinde kodun son iki hanesi bağlantı ölçüsünü verir: 204 1/2 inç, 205 5/8 inç, 207 7/8 inç, 208 1 1/8 inç, 209 1 3/8 inç, 210 1 5/8 inç. Akümülatör, emiş borusu çapıyla aynı ölçüde seçilir; gövde hacmi ise sistemdeki toplam akışkan şarjının kabaca yarısını alabilecek büyüklükte olmalıdır. PKQ-204, serinin en küçük gövdesidir (1,5 L); bir üst ölçü PKQ-205 1,8 L'dir.

Montaj Notları

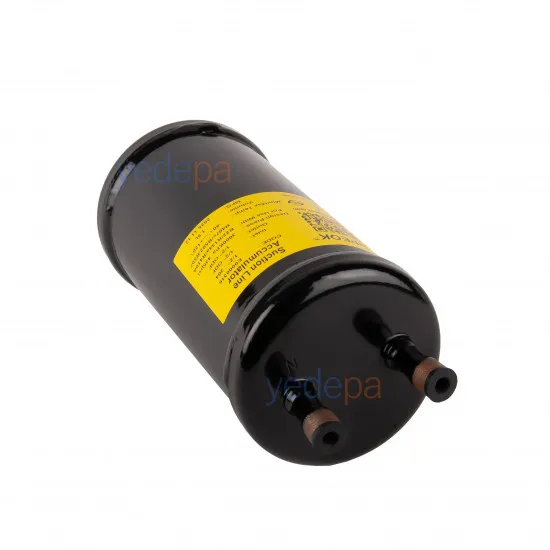

• Dik konumda, giriş-çıkış uçları yukarı bakacak şekilde monte edilir. Yatay montajda yağ dönüş deliği işlevini yitirir.
• Evaporatör çıkışı ile kompresör emişi arasına, kompresöre mümkün olduğunca yakın yerleştirilir.
• Gövdedeki ok veya IN/OUT işaretine uyulur; ters bağlanırsa sıvı doğrudan kompresöre geçer.
• Lehim sırasında gövde ıslak bez veya ısı macunu ile korunur; azot akışı altında lehimlenir.
• Montajdan sonra devre vakumlanmadan gaz basılmaz.

Sıkça Sorulan Sorular

Likit tutucu ile likit tankı aynı şey mi?

Hayır, ikisi devrenin farklı yerinde durur. Likit tutucu (emiş hattı akümülatörü) alçak basınç tarafındadır, evaporatörden kompresöre dönen hatta takılır ve kompresörü sıvıdan korur. Likit tankı (receiver) ise yüksek basınç tarafındadır, kondenser çıkışında sıvı akışkanı depolar. Bu ürün emiş hattı içindir.

Hangi ölçüyü seçmeliyim?

Akümülatör emiş borusuyla aynı çapta seçilir — bu model 1/2 inç hat içindir. Gövde hacmi, sistemdeki toplam akışkan şarjının yaklaşık yarısını alabilmelidir; PKQ-204'ün hacmi 1,5 L'dir.

Nasıl monte edilir?

Dik konumda, bağlantı uçları yukarı bakacak şekilde, evaporatör çıkışı ile kompresör emişi arasına takılır. Altındaki M10 saplama ile şasiye sabitlenir. Yatay montaj yağ dönüşünü bozar.

Yağ kompresöre nasıl geri döner?

Gövde içindeki U borunun dibinde küçük bir yağ dönüş deliği vardır. Biriken yağ bu delikten emiş gazıyla birlikte kontrollü biçimde kompresöre taşınır, böylece akümülatörde yağ hapsolmaz.

PKQ-204 hangi gazlarla kullanılır?

Ürün etiketinde R22, R134a, R410A, R407C, R502 ve R507 listelenmiştir. Tasarım basıncı 30 bar (3.000 kPa / 435 psi), çalışma sıcaklığı −40 °C ile +120 °C arasıdır.

Isı pompasında akümülatör şart mı?

Isı pompalarında dört yollu vana çevrim yönünü değiştirdiğinde emiş hattına sıvı akışkan gelmesi olağandır; bu yüzden akümülatör kompresörü koruyan temel parçalardandır. Defrost yapan ticari soğutma devrelerinde de aynı gerekçeyle kullanılır.
