Embraco NEU6215GK Buzdolabı Kompresörü – 1/2 HP R404A Hermetik Pistonlu (NEU 6215 GK)

Embraco NEU 6215 GK (bitişik yazımı NEU6215GK; sahada kısaca 6215 GK olarak aranır), R404A ile çalışan hermetik pistonlu buzdolabı motorudur (kompresör). Embraco veri sayfasına göre MBP (orta sıcaklık) uygulamaları için tasarlanmıştır ve −20 … +10 °C buharlaşma sıcaklığı aralığında çalışır. 12,11 cm³ süpürme hacmiyle ASHRAE anma noktasında (+7,2 °C buharlaşma / +54,4 °C yoğuşma) 1.862 W (6.353 BTU/h) soğutma kapasitesi verir; verimi 1,92 W/W'tır. EN 12900 MBP noktasında (−10 °C buharlaşma / +45 °C yoğuşma) 1.048 W kapasite, 620 W güç çeker. Piyasada 1/2 HP olarak bilinir; Embraco ticari güç sınıfı 3/4 HP'tir. Tek fazlı CSIR motoru 220-240 V / 50 Hz şebekede çalışır. Ticari soğutucu dolaplar, teşhir dolapları, şişe soğutucular ve orta sıcaklık soğuk oda üniteleri gibi sistemlerde kullanılır.

Önemli: Embraco veri sayfasında bu kompresörün soğutma biçimi fan olarak belirtilir ve 520 m³/h hava debisi istenir. Kompresörün üzerine hava üfleyen bir fan öngörülmeden monte edilmemelidir. Yüksek kalkış momentli (HST) motoru sayesinde hem kılcal borulu hem genleşme valfli devrelerde kalkış yapar.

Orta Sıcaklık (MBP) Soğutucu ve Teşhir Dolaplarında R404A ile Çalışan Hermetik Kompresör

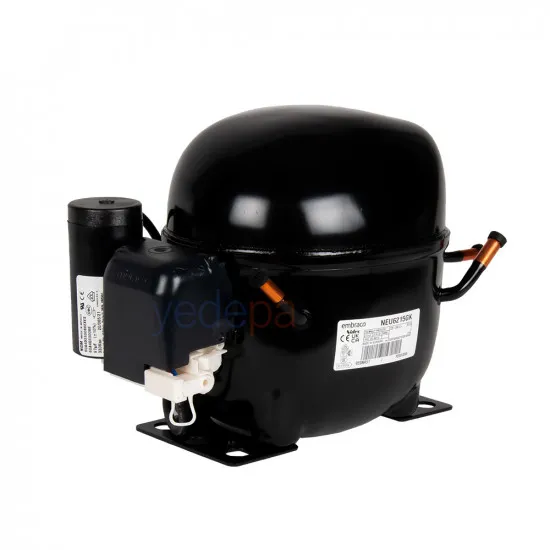

CSIR motor, kalkışta marş rölesi ve 88-108 µF / 330 V marş kondansatörü ile devreye girer; çalışma kondansatörü gerekmez. Embraco veri sayfası marş rölesi MTRPH-0055-65 ve termik koruyucu T0743/G6 tanımlar. Marş kondansatörü ve röle kutusu, ürün fotoğrafında görüldüğü gibi kompresörle birlikte gelir. Şebeke gerilimi 50 Hz'de 198-254 V aralığında olmalıdır; kalkış akımı (LRA) 22 A'dır. Çalışma kondansatörlü CSR sürümü ayrı bir üründür: Embraco NEU 6215 GK CSR.

Kompresör yağı ester (POE) ISO 22 tipindedir ve fabrika şarjı 350 ml'dir. Sisteme verilebilecek en yüksek soğutucu akışkan miktarı Embraco'ya göre 350 g'dır. Kompresör kuru hava ile basınçlandırılmış olarak gelir; ağırlığı 11,5 kg'dır. Azami yoğuşma basıncı çalışmada 24,7 bar, tepe değerde 27,7 bar; azami motor sıcaklığı 130 °C'dir. Slovakya'daki Embraco fabrikasında üretilir.

Teknik Özellikler (Embraco Resmî Veri Sayfası)

• Marka / Model: Embraco NEU6215GK (NEU 6215 GK) · Embraco mühendislik kodu 959NA51 (kit kodu 959NA51M1AJ)
• Tip: hermetik pistonlu (on-off) · tek fazlı CSIR motor · HST yüksek kalkış momenti
• Uygulama / Gaz: MBP (orta sıcaklık) · R404A
• Buharlaşma Sıcaklığı Aralığı: −20 … +10 °C
• Güç Sınıfı: 1/2 HP (Embraco ticari sınıfı 3/4 HP)
• Soğutma Kapasitesi (ASHRAE): 1.862 W (6.353 BTU/h) · +7,2 °C buharlaşma / +54,4 °C yoğuşma · 1,92 W/W
• Soğutma Kapasitesi (EN 12900 MBP): 1.048 W · −10 °C buharlaşma / +45 °C yoğuşma · 620 W güç · 1,69 W/W · 31,5 kg/h gaz debisi
• Süpürme Hacmi: 12,11 cm³ · çap 27,78 mm · strok 20 mm
• Elektrik: 220-240 V / 50 Hz (çalışma aralığı 198-254 V) · LRA 22 A · marş sargısı 14,26 Ω, çalışma sargısı 4,25 Ω (25 °C)
• Elektrik Bileşenleri (veri sayfası): marş rölesi MTRPH-0055-65 · marş kondansatörü 88-108 µF 330 V · çalışma kondansatörü yok · termik koruyucu T0743/G6
• Yağ: ester (POE) ISO 22 · 350 ml
• Soğutma Biçimi: fan ile · 520 m³/h hava debisi
• Genleşme Elemanı: kılcal boru veya genleşme valfi
• Azami Soğutucu Akışkan Şarjı: 350 g
• Azami Yoğuşma Basıncı: 24,7 bar çalışma · 27,7 bar tepe
• Azami Motor Sıcaklığı: 130 °C
• Ağırlık: 11,5 kg
• Üretim Yeri: Slovakya (Embraco Slovakia)

Ölçüler, Bağlantılar ve Montaj Notları

• Genel Ölçüler: yükseklik 206 mm · gövde genişliği 199 mm · bağlantılar dahil genişlik 241 mm · derinlik 162 mm

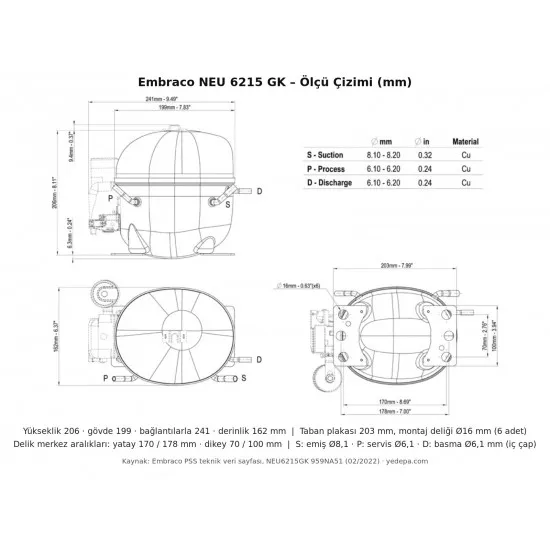

• Taban Plakası: Avrupa tipi · genişlik 203 mm · montaj delikleri Ø16 mm (6 adet) · delik merkez aralıkları 170 mm ve 178 mm (yatay), 70 mm ve 100 mm (dikey) · ölçülü çizim 2. görselde
• Emiş Bağlantısı: bakır, iç çap 8,10-8,20 mm (5/16 inç boruya karşılık gelir) · 42° eğimli
• Basma Bağlantısı: bakır, iç çap 6,10-6,20 mm (1/4 inç boruya karşılık gelir) · düz
• Servis (Proses) Bağlantısı: bakır, iç çap 6,10-6,20 mm · 42° eğimli

Kapasite Tablosu (Embraco Performans Eğrisi, EN 12900, 220 V / 50 Hz, R404A)

Değerler EN 12900 MBP koşulunda (20 °C dönüş gazı, 0 K aşırı soğutma, 35 °C ortam, fanlı, 220 V) verilmiştir; kapasite ve güç ±%5, verim ±%7 toleranslıdır.

Usta Tavsiyeleri

• Fanı ihmal etmeyin: kompresör fanla soğutulacak şekilde tasarlanmıştır; Embraco 520 m³/h hava debisi ister. Kondenser fanının hava akışını kompresör gövdesine de yönlendirin.
• Çalışma zarfının içinde kalın: buharlaşma sıcaklığı −20 … +10 °C aralığında olmalıdır. Dondurucu (LBP, −25 °C ve altı) uygulaması için Embraco'nun LBP serisini seçin.
• Şarj miktarını aşmayın: sisteme verilecek R404A miktarı 350 g'ı geçmemelidir; daha büyük şarj gerektiren sistemlerde bir üst kapasite kompresör seçilmelidir.
• POE yağa dikkat edin: kompresörde ester (POE) ISO 22 yağ vardır. POE yağ nemi hızla çeker; kompresörü montajdan hemen önce açın, sistemi iyi vakumlayın ve drayeri (kurutucu filtre) mutlaka yenileyin.
• Elektrik bağlantısını doğru kurun: CSIR motor, marş rölesi, marş kondansatörü (88-108 µF 330 V) ve termik koruyucu ile çalışır; çalışma kondansatörü bağlanmaz. Şebeke gerilimini 198-254 V aralığında tutun; kalkış akımı 22 A'dır.
• Boru çaplarını bağlantılara göre seçin: emiş iç çapı 8,10-8,20 mm (5/16 inç), basma ve servis iç çapı 6,10-6,20 mm (1/4 inç) bakırdır.
