Eliwell EWRC 500 LX Çok Fonksiyonlu Soğuk Oda Kontrol Cihazı

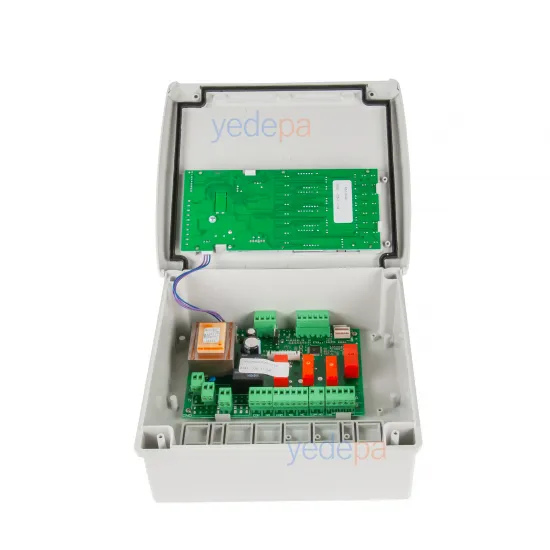

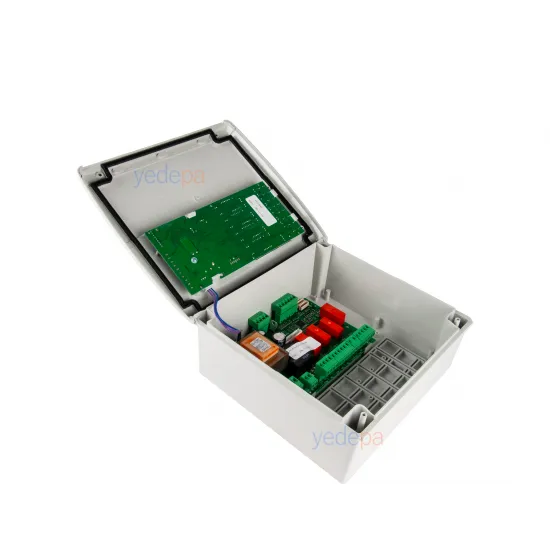

Eliwell EWRC 500 LX, soğuk oda ve soğutma kabinlerinin tüm kontrolünü tek panoda toplayan COLDFACE ailesine ait çok fonksiyonlu bir kontrol cihazıdır. Kompresör, defrost (buz çözme), evaporatör ve kondenser fanları, aydınlatma ve yardımcı röle çıkışlarını bağımsız olarak yönetir; HACCP alarm kayıtları, gece-gündüz (enerji tasarrufu) modu ve derin soğutma çevrimi gibi işletme fonksiyonlarını içerir. IP65 korumalı hazır pano gövdesiyle gelir, panonun içine ayrıca kontrol kartı yerleştirmeye gerek kalmaz.

Kompresör, Defrost, Fan, Işık ve Alarm Kontrolü Tek Panoda (COLDFACE Ailesi)

• Marka / Model: Eliwell / EWRC 500 LX (COLDFACE ailesi)
• Besleme: 230 V~ ±%10, çekilen güç 8 VA
• Prob Girişi: 3 adet NTC girişi (Pb1 / Pb2 / Pb3 — H00 parametresiyle yapılandırılır)
• Gösterim Aralığı: -50 … +110 °C (NTC), çözünürlük 1 veya 0,1 °C, hassasiyet %0,5'ten iyi
• Dijital Giriş: 2 adet (kapı kontağı, basınç switch'i vb. için)
• Röle Çıkışları (5 adet, parametreyle atanabilir): OUT1 SPST 2 Hp · OUT2 SPDT 1 Hp · OUT3 8(3) A SPST · OUT4 8(3) A SPDT · OUT5 1 Hp SPST — tümü 250 V~
• Haberleşme: Kopya kart bağlantısı, TelevisSystem için TTL portu, opsiyonel RS-485 seri port
• Koruma / Gövde: IP65, Babyblend FR 110 malzeme
• Ölçüler: Ön yüz 210 × 245 mm, derinlik 90 mm · Montaj ölçüsü 202 × 212 mm, derinlik 70 mm
• Çalışma / Depolama Ortamı: -5 … +55 °C çalışma, -20 … +85 °C depolama, %10-90 RH (yoğuşmasız)

EWRC 500 LX Teknik Özellikleri, Terminal Bağlantıları ve Montaj Uyarıları

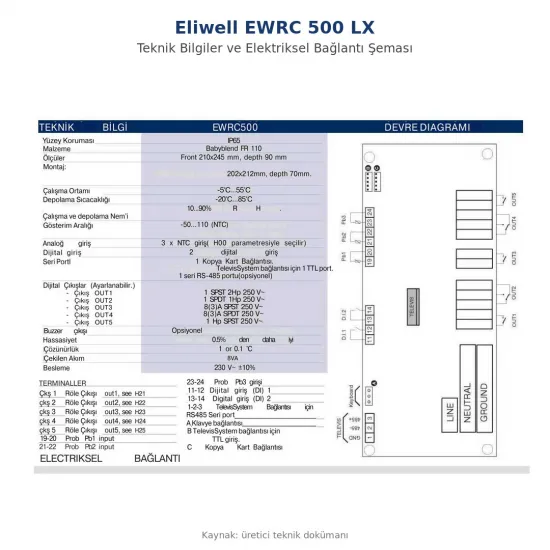

• Terminal düzeni: 19-20 Pb1 probu · 21-22 Pb2 probu · 23-24 Pb3 probu · 11-12 dijital giriş DI1 · 13-14 dijital giriş DI2 · 1-2-3 RS-485 (TelevisSystem) · A klavye · B TTL · C kopya kart. Röle çıkışları OUT1-OUT5, H21…H25 parametreleriyle fonksiyona atanır. Bağlantı şemasının tamamı ürün galerisindeki teknik görselde yer alır.
• Çıkış yükleri kontrol edilmeli: Kompresör doğrudan bağlanacaksa motorun çalışma ve kalkış akımı ilgili rölenin Hp/A değerini aşmamalıdır; aşan yüklerde araya uygun kontaktör konur. Röle üzerinden doğrudan çekilen yüksek akım, kontak yapışmasının en yaygın sebebidir.
• Prob yerleşimi işin kalitesini belirler: Oda probunu (Pb1) hava dönüş tarafına, evaporatör probunu (Pb2) defrost sonlandırmayı doğru görecek şekilde lamel arasına yerleştirin; probu kapı önü, aydınlatma veya doğrudan üfleme etkisindeki noktalara koymayın.
• Parametre menüsü iki seviyelidir: kullanıcı (USEr) ve montajcı (InSt). Kompresör koruma gecikmeleri, defrost aralığı/süresi ve fan yönetimi montajcı seviyesindedir; devreye alma sonrası ayarları kopya kart ile yedekleyip aynı tip panolara aktarabilirsiniz.
• HACCP kayıtları: Cihaz enerji kesintisi ve sıcaklık alarmlarını tarih-saatli olarak saklar; gıda güvenliği denetimlerinde kayıt talep edilen işletmeler için pratik bir avantajdır. RTC (gerçek zamanlı saat) devreye alınırken saat/tarih ayarının doğru yapıldığından emin olun.
• Pano IP65 olsa da doğrudan su püskürtme, yoğuşma damlaması ve amonyak/klor içeren agresif ortamlara maruz bırakılmamalıdır.
