Danfoss SZ300A4PBF Scroll Kompresör (120H2154) | 25 HP | 248.356 BTU/h Soğutma Kapasiteli | R407C / R134a / R513A | 3 Faz 380-415V

Ticari klima, chiller ve ısı pompası sistemleri için tasarlanan Danfoss SZ300A4PBF sabit hızlı Performer scroll (sarmal) kompresördür (Danfoss kodu: 120H2154). 437,5 cm³ süpürme hacmi ve 25 HP gücüyle yaklaşık 248.356 BTU/h (72,8 kW) nominal soğutma kapasitesi sunar. R407C, R134a ve R513A akışkanlarıyla çalışır; POE yağ dolguludur.

R407C Scroll Kompresör — 25 HP / 248.356 BTU/h

Danfoss Performer SZ serisi scroll kompresörler az hareketli parça, düşük titreşim ve sessiz çalışma sunar. SZ300; elektronik motor koruma modülü, rotalock emme-basma bağlantıları ve paralel (tandem) montaja uygun yağ dengeleme portuyla gelir. 380-415V/3/50Hz ve 460V/3/60Hz besleme aralığıyla hem 50 Hz hem 60 Hz şebekelerde çalışır.

Öne Çıkan Özellikler

• Scroll (sarmal) teknoloji — az parça, düşük titreşim
• Sabit hız; elektronik motor koruma modülü (110/240 V besleme)
• R407C, R134a, R513A uyumlu (maks. şarj 20 kg)
• 380-415V / 3 faz / 50Hz (ve 460V/3/60Hz) trifaze besleme
• IP54 (kablo rakoruyla); CE, UL, UKCA onaylı

Teknik Spesifikasyonlar

• Marka / Model: Danfoss Performer / SZ300A4PBF (SZ300-4), Danfoss kodu: 120H2154
• Tip: Scroll (sarmal), sabit hız
• Uygulama: Ticari klima / chiller / ısı pompası
• Nominal Güç: 25 HP (25 beygir)
• Soğutma Kapasitesi: ~248.356 BTU/h (72,8 kW) nominal
• Süpürme Hacmi: 437,5 cm³ (76,1 m³/h @ 2900 rpm / 50Hz)
• Uyumlu Akışkanlar: R407C, R134a, R513A (maks. şarj 20 kg)
• Besleme: 380-415V/3/50Hz ve 460V/3/60Hz
• Devir: 2900 rpm (50Hz) / 3500 rpm (60Hz)
• Akım: RLA 49,3 A / LRA (kalkış) 270 A / maks. çalışma 58 A; sargı direnci 0,516 Ω
• Motor Koruması: Elektronik koruma modülü, 110/240 V
• Yağ: POE 160SZ, 8 L (viskozite 32 cP); yağ boşaltma 1/4 inç flare, yağ dengeleme 1/2 inç flare, vidalı yağ gözetleme camı
• Bağlantı: Emme 2 1/4 inç rotalock (1 5/8 inç boru), basma 1 3/4 inç rotalock (1 1/8 inç boru); alçak basınç servis portu (Schrader)
• Basınç: Yüksek taraf maks. 31,8 bar; alçak taraf maks. 20 bar
• Çalışma Zarfı: Yüksek taraf -35 / +150°C; alçak taraf -35 / +52°C
• Maks. Çalıştırma: 12 start/saat

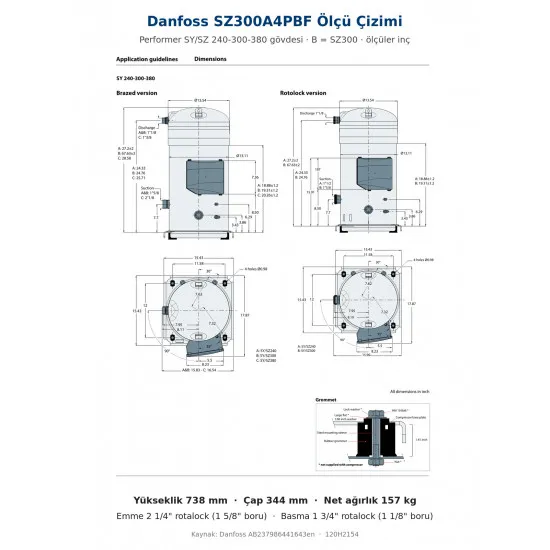

• Boyutlar: Çap 344 mm, toplam yükseklik 738 mm
• Ağırlık: Net 157 kg (brüt 174 kg)
• Koruma Sınıfı: IP54 (kablo rakoruyla)
• Onaylar: CE, UL, UKCA
• Ekonomizer: Yok

Usta Tavsiyeleri

• Rotalock bağlantılarda boruları azot altında lehimleyerek iç oksitlenmeyi önleyin.
• Elektronik koruma modülünün 110/240 V beslemesini bağlamadan kompresörü çalıştırmayın.
• POE yağ nem çeker; kompresörü montaj anına kadar kapalı tutun, devreye almadan önce sistemi iyi vakumlayın.
• Scroll dönüş yönü kritiktir: faz sırasını ilk çalıştırmada doğrulayın.
• Duruşta akışkanın yağa karışmasını önlemek için karter ısıtıcısı kullanın; SY-SZ 240-380 gövdesine uygun ısıtıcılar ilgili ürünlerde listelenmiştir.
