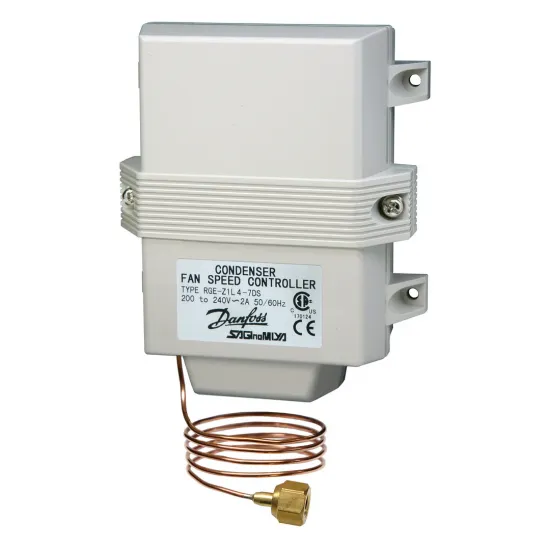

Danfoss RGE-Z1Q4-7DS Kondenser Fan Hız Kontrol Cihazı (061H3009) | 19 bar / 0,2-8 A

Danfoss RGE-Z1Q4-7DS (Danfoss kod: 061H3009), hava soğutmalı kondenserin fan devrini basınca göre ayarlayarak yoğuşma (kondenser) basıncını sabit tutan bir fan hız kontrol cihazıdır. Faz kesme (triyak) yöntemiyle çalışır; yoğuşma basıncı düştükçe fanı yavaşlatır veya durdurur, böylece düşük dış hava sıcaklıklarında bile sistem basıncını kararlı tutar ve düşük basınç arızalarını önler. Fabrika ayarı 19 bar, ayar aralığı 8-28 bardır.

Basınç Kumandalı Kondenser Fan Devri (Hız) Kontrolü

Cihaz, 1/4" flare + schrader valfli kapiler boru ile kondenser basma hattına bağlanır ve fan motorunu (0,2-8 A) doğrudan sürer. 200-240V tek faz beslemeyle çalışır, IP54 korumalıdır.

Öne Çıkan Özellikler

• Basınç kumandalı fan hız kontrolü — yoğuşma basıncını sabit tutar
• Fabrika ayarı 19 bar (ayar aralığı 8-28 bar)
• Fan motor akımı 0,2-8 A — triyak (faz kesme) sürüş
• Düşük dış sıcaklıkta düşük-basınç arızasını önler
• IP54 koruma; 1/4" flare kapiler bağlantı (900 mm)

Teknik Özellikler

• Marka / Model: Danfoss / RGE-Z1Q4-7DS (kod: 061H3009)
• Tip: Basınç kumandalı kondenser fan hız (devri) kontrol cihazı (triyak)
• Fabrika Ayarı: 19 bar (276 psi) · Ayar aralığı 8-28 bar · P-band maks. 4 bar
• Fan Motor Akımı: 0,2 - 8 A (maks. 8 A)
• Besleme: 200-240V AC, 1~, 50/60 Hz
• Min. Devir: %45 @50Hz · %35 @60Hz
• Koruma: IP54 · Ortam −20…+55°C

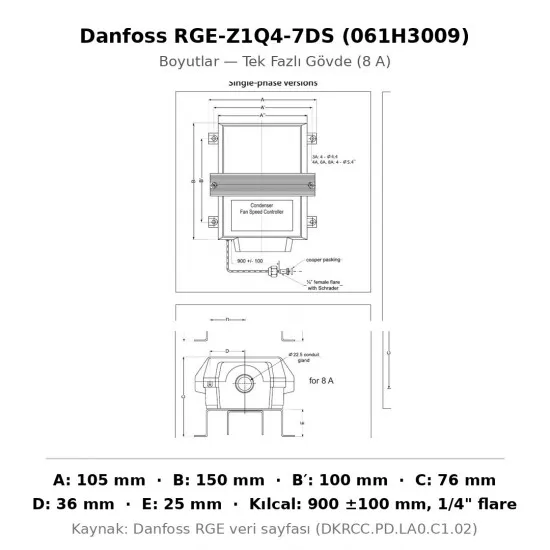

• Bağlantı: 1/4" flare + schrader · 900 mm kapiler boru
• Maks. Çalışma Basıncı: 47 bar
• Akışkanlar: R22, R134a, R404A, R407C, R407H, R449B, R450A, R513A (R410A değil)

Usta Tavsiyeleri

• Fan akımını doğrulayın: Kontrol edilecek fan(lar)ın toplam çekişi 8 A'i aşmamalı; aşıyorsa röle/kontaktör ile kademe kurun.
• Kapiler bağlantıyı kondenser basma (yüksek basınç) hattına, mümkünse schrader üzerinden bağlayın.
• Kışın düşük yoğuşma basıncı sorunları için setpoint'i sistem akışkanına uygun ayarlayın.
• R410A gibi yüksek basınçlı akışkanlarda kullanmayın; uyumlu akışkan listesini kontrol edin.
