Danfoss NTZ271A4LR1B Hermetik Pistonlu Kompresör (120F0242) | 10 HP | 27.400 BTU/h LBP Düşük Sıcaklık | R404A | 271 cm³ | 400V 3 Faz

Dondurucu, şok dondurma, düşük sıcaklık soğuk oda ve düşük sıcaklık teşhir dolabı gibi düşük sıcaklık (LBP) ticari soğutma uygulamaları için tasarlanan Danfoss Maneurop NTZ271A4LR1B hermetik pistonlu kompresördür (Danfoss kod: 120F0242). Dört silindirli yapısı, 271 cm³ süpürme hacmi ve 10 HP gücüyle R404A akışkanla ASHRAE LBP koşulunda (buharlaşma -31,7°C / yoğuşma +40,6°C) 27.400 BTU/h (8.030 W) soğutma kapasitesi sunar. R404A, R507A ve R452A ile çalışır; POE yağ dolguludur.

Düşük Sıcaklık (LBP) Maneurop NTZ Pistonlu Kompresör — 10 HP / 27.400 BTU/h

Maneurop NTZ serisi, MTZ'nin (orta sıcaklık) düşük sıcaklık kardeşidir ve -35°C'ye kadar buharlaşma sıcaklıklarında çalışacak şekilde tasarlanmıştır. NTZ271 serinin en büyük modelidir: dört silindir, dahili termik motor koruması ve rotalock emme-basma bağlantılarıyla gelir. Aynı kompresör Danfoss'ta tekli ambalajda 120F0242, endüstriyel ambalajda 120F0243 koduyla geçer.

Öne Çıkan Teknik Özellikler ve Donanım

• Nominal Kapasite: 10 HP (10 beygir) / 27.400 BTU/h (8.030 W) — R404A, ASHRAE LBP (te -31,7°C / tc +40,6°C), 50 Hz.
• Düşük Sıcaklık (LBP): Dondurucu, şok dondurma, düşük sıcaklık soğuk oda ve teşhir uygulamaları.
• Dört Silindirli Pistonlu Yapı: 271 cm³ süpürme hacmi, 47,3 m³/h (50 Hz).
• Akışkan Uyumu: R404A, R507A, R452A.
• Rotalock Bağlantı: Emme 1 3/4 inç, basma 1 1/4 inç.

Teknik Spesifikasyonlar

• Marka / Model: Danfoss Maneurop / NTZ271A4LR1B (NTZ271-4)
• Danfoss Kodları: 120F0242 (tekli ambalaj) · 120F0243 (endüstriyel ambalaj), aynı kompresör
• Tip: Hermetik pistonlu, 4 silindir, düşük sıcaklık (LBP)
• Nominal Güç: 10 HP (10 beygir)
• Soğutma Kapasitesi (R404A, 50 Hz): 27.400 BTU/h (8.030 W) @ te -31,7°C / tc +40,6°C · 35.240 BTU/h (10.330 W) @ te -23,3°C / tc +48,9°C
• Güç Çekişi (50 Hz): 6,29 kW · 10,53 A (te -31,7°C / tc +40,6°C)
• Süpürme Hacmi: 271 cm³ · 47,3 m³/h (50 Hz, 2900 rpm) · 57,0 m³/h (60 Hz, 3500 rpm)
• Uyumlu Akışkanlar: R404A, R507A, R452A
• Besleme: 400V / 3 faz / 50 Hz ve 460V / 3 faz / 60 Hz (50 Hz çalışma aralığı 340-460 V)
• Akım: MCC 27 A · LRA (kalkış) 96 A · azami çalışma akımı 19,5 A
• Motor Koruması: Dahili termik (internal overload)
• Elektrik Bağlantısı: Vidalı klemens 10-32 UNF, IP54 (kablo rakoru ile)
• Yağ: POE 175PZ, 3,9 L
• Bağlantı: Emme 1 3/4 inç rotalock (1 1/8 inç boru), basma 1 1/4 inç rotalock (3/4 inç boru); yağ dengeleme 3/8 inç flare; alçak basınç servis portu (Schrader). Uyumlu rotalock vanalar: V02 (emme) / V04 (basma).
• Karter Isıtıcısı: Gövdede PTC karter ısıtıcısı montaj yuvası bulunur
• Kutu İçeriği: Emme ve basma lehim manşonları, rotalock somunları ve contalar

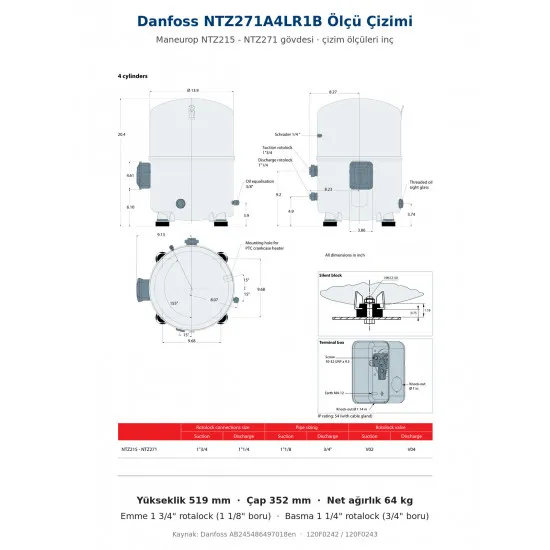

• Boyutlar: Yükseklik 519 mm, çap 352 mm
• Ağırlık: Net 64 kg (brüt 67,5 kg)
• Basınç Sınırları: Yüksek basınç tarafı azami 28,5 bar · alçak basınç tarafı azami 22,6 bar
• Kalkış Sınırı: Saatte en fazla 12 kalkış
• Azami Gaz Şarjı: 10 kg
• Onaylar: CE, UKCA

Usta Tavsiyeleri

• Rotalock bağlantıları ve boruları azot altında lehimleyerek iç oksitlenmeyi önleyin.
• Düşük sıcaklık uygulamasında doğru akışkanı (R404A/R507A/R452A) ve uygun genleşme elemanını seçin.
• POE yağ nem çeker; devreye almadan önce sistemi iyi vakumlayın (nem = asit + sargı arızası).
• Saatte 12 kalkış sınırını aşmayacak şekilde termostat farkını ve kısa çevrim korumasını ayarlayın.
• Belirtilen kapasite ASHRAE LBP (te -31,7°C / tc +40,6°C) koşulundadır; kendi buharlaşma/yoğuşma sıcaklığınıza göre gerçek kapasite için Danfoss Coolselector ile teyit alın.
