Danfoss NTZ108A4LR1B Hermetik Pistonlu Kompresör (120F0238) | 4 HP | 9.910 BTU/h LBP Düşük Sıcaklık | R404A | 108 cm³ | 400V 3 Faz

Dondurucu, şok dondurma, düşük sıcaklık soğuk oda ve düşük sıcaklık teşhir dolabı gibi düşük sıcaklık (LBP) ticari soğutma uygulamaları için tasarlanan Danfoss Maneurop NTZ108A4LR1B hermetik pistonlu kompresördür (Danfoss kod: 120F0238). İki silindirli yapısı, 108 cm³ süpürme hacmi ve 4 HP gücüyle R404A akışkanla ASHRAE LBP koşulunda (buharlaşma -31,7°C / yoğuşma +40,6°C) 9.910 BTU/h (2.904 W) soğutma kapasitesi sunar. R404A ve R507A ile birlikte R452A, R454C, R455A düşük GWP akışkanlarla da çalışır; POE yağ dolguludur.

Düşük Sıcaklık (LBP) Maneurop NTZ Pistonlu Kompresör — 4 HP / 9.910 BTU/h

Maneurop NTZ serisi, MTZ'nin (orta sıcaklık) düşük sıcaklık kardeşidir ve -35°C'ye kadar buharlaşma sıcaklıklarında çalışacak şekilde tasarlanmıştır. Motor tamamen emiş gazıyla soğutulur; dahili termik motor koruması ve rotalock emme-basma bağlantılarıyla gelir. Aynı kompresör Danfoss'ta tekli ambalajda 120F0238, endüstriyel ambalajda 120F0239 koduyla geçer.

Öne Çıkan Teknik Özellikler ve Donanım

• Nominal Kapasite: 4 HP (4 beygir) / 9.910 BTU/h (2.904 W) — R404A, ASHRAE LBP (te -31,7°C / tc +40,6°C), 50 Hz.
• Düşük Sıcaklık (LBP): Dondurucu, şok dondurma, düşük sıcaklık soğuk oda ve teşhir uygulamaları.
• İki Silindirli Pistonlu Yapı: 108 cm³ süpürme hacmi, 18,7 m³/h (50 Hz).
• Akışkan Uyumu: R404A, R507A, R452A, R454C, R455A.
• Rotalock Bağlantı: Emme 1 3/4 inç, basma 1 1/4 inç.

Teknik Spesifikasyonlar

• Marka / Model: Danfoss Maneurop / NTZ108A4LR1B (NTZ108-4)
• Danfoss Kodları: 120F0238 (tekli ambalaj) · 120F0239 (endüstriyel ambalaj), aynı kompresör
• Tip: Hermetik pistonlu, 2 silindir, düşük sıcaklık (LBP)
• Nominal Güç: 4 HP (4 beygir)
• Soğutma Kapasitesi (R404A, 50 Hz): 9.910 BTU/h (2.904 W) @ te -31,7°C / tc +40,6°C · 12.950 BTU/h (3.795 W) @ te -23,3°C / tc +48,9°C
• Güç Çekişi (50 Hz): 2,35 kW · 4,81 A (te -31,7°C / tc +40,6°C)
• Süpürme Hacmi: 108 cm³ · 18,7 m³/h (50 Hz, 2900 rpm) · 22,6 m³/h (60 Hz, 3500 rpm)
• Uyumlu Akışkanlar: R404A, R507A, R452A, R454C, R455A
• Besleme: 400V / 3 faz / 50 Hz ve 460V / 3 faz / 60 Hz
• Akım: MCC 12,1 A · LRA (kalkış) 45 A · azami çalışma akımı 8,8 A · sargı direnci 4,00 Ω
• Motor Koruması: Dahili termik (internal overload)
• Yağ: POE 175PZ, 1,8 L

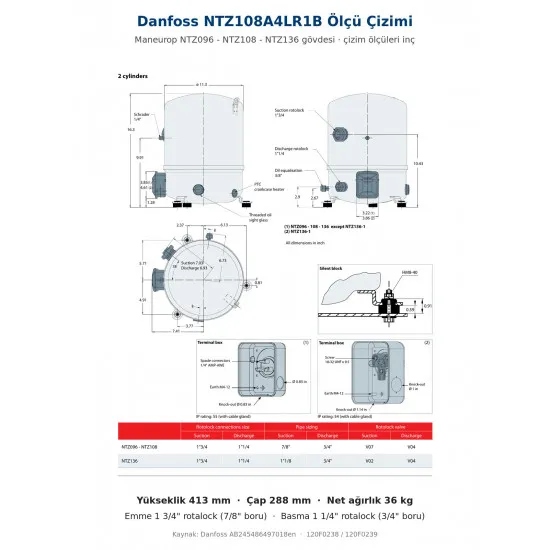

• Bağlantı: Emme 1 3/4 inç rotalock (7/8 inç boru), basma 1 1/4 inç rotalock (3/4 inç boru); yağ dengeleme 3/8 inç flare; alçak basınç servis portu (Schrader). Uyumlu rotalock vanalar: V07 (emme) / V04 (basma).
• Boyutlar: Yükseklik 413 mm, çap 288 mm
• Ağırlık: Net 36 kg (brüt 37,2 kg)
• Basınç Sınırları: Yüksek basınç tarafı azami 28,5 bar · alçak basınç tarafı azami 22,6 bar
• Kalkış Sınırı: Saatte en fazla 12 kalkış
• Azami Gaz Şarjı: 5 kg
• Onaylar: CE, UKCA

Usta Tavsiyeleri

• Rotalock bağlantıları ve boruları azot altında lehimleyerek iç oksitlenmeyi önleyin.
• Düşük sıcaklık uygulamasında doğru akışkanı (R404A/R507A/R452A/R454C/R455A) ve uygun genleşme elemanını seçin.
• POE yağ nem çeker; devreye almadan önce sistemi iyi vakumlayın (nem = asit + sargı arızası).
• Saatte 12 kalkış sınırını aşmayacak şekilde termostat farkını ve kısa çevrim korumasını ayarlayın.
• Belirtilen kapasite ASHRAE LBP (te -31,7°C / tc +40,6°C) koşulundadır; kendi buharlaşma/yoğuşma sıcaklığınıza göre gerçek kapasite için Danfoss Coolselector ile teyit alın.
