Danfoss MTZ 100-4VM Hermetik Pistonlu Kompresör (MTZ100HS4AVE) - 171,26 cm³, 8 1/3 HP, 90.435 BTU/h, 4 Silindir, R404A/R134a/R452A, 400V 3 Faz

Ticari ve endüstriyel soğutma sistemlerinde (orta sıcaklık / MT) yüksek kapasite ve dayanıklılık için tasarlanan Danfoss Maneurop MTZ 100-4VM hermetik pistonlu (reciprocating) kompresördür (Danfoss model: MTZ100HS4AVE). 4 silindirli yapısı, 171,26 cm³ süpürme hacmi ve 8 1/3 HP gücüyle soğuk oda, market reyonu, proses soğutma ve şok dondurucu uygulamalarına uygundur. R404A/R507 ve R134a'nın yanı sıra düşük GWP'li R452A, R449A, R448A, R513A, R454C alternatif akışkanlarla da çalışır; POE yağ dolguludur.

4 Silindirli Maneurop MTZ Pistonlu Kompresör — 8 1/3 HP / 90.435 BTU/h

Maneurop MTZ serisi, pistonlu teknolojinin yüksek verimini ve saha kanıtlı dayanıklılığını sunar. Dahili termik motor koruması, geniş çalışma zarfı (-35°C'ye kadar buharlaşma) ve rotalock servis vanası bağlantılarıyla montaj ve servis kolaylığı sağlar. 380-415V/3/50Hz ve 460V/3/60Hz besleme aralığıyla hem 50 Hz hem 60 Hz şebekelerde çalışır; akustik başlık ile ses gücü 85 dB'den 79 dB'e iner.

Öne Çıkan Teknik Özellikler ve Donanım

• Nominal Kapasite: 8 1/3 HP (8 1/3 beygir) / 90.435 BTU/h (26.505 W) — R404A, te +5°C / tc +50°C.
• 4 Silindirli Pistonlu Yapı: Yüksek verim, düşük titreşim, uzun ömür.
• Geniş Akışkan Uyumu: R134a, R404A/R507, R407C, R407A, R407F, R448A, R449A, R452A, R513A, R454A, R454C, R455A.
• Dahili Motor Koruması: Termik (internal overload) aşırı yük koruması.
• Rotalock Bağlantı: Emme 1 3/4 inç, basma 1 1/4 inç servis vanası (ODF sleeve ile).
• Geniş Çalışma Zarfı: Buharlaşma -35°C'ye kadar; orta ve düşük sıcaklık uygulamaları.
• Sessiz: 85 dB ses gücü (akustik başlıkla 79 dB); IP54, CE / UL / UKCA onaylı.

Teknik Spesifikasyonlar

• Marka / Model: Danfoss Maneurop / MTZ 100-4VM (Model kodu: MTZ100HS4AVE)
• Tip: Hermetik pistonlu (reciprocating), 4 silindir, sabit devir
• Uygulama: Ticari / endüstriyel soğutma (orta sıcaklık - MT)
• Nominal Güç: 8 1/3 HP
• Soğutma Kapasitesi: 90.435 BTU/h (26.505 W) — R404A, te +5°C / tc +50°C
• Süpürme Hacmi: 171,26 cm³ (29,8 m³/h @ 50Hz)
• Uyumlu Akışkanlar: R134a, R404A/R507, R407C, R407A, R407F, R448A, R449A, R452A, R513A, R454A, R454C, R455A
• Besleme: 380-415V/3/50Hz ve 460V/3/60Hz (nominal 400V / 460V)
• Devir: 2900 rpm (50Hz) / 3500 rpm (60Hz)
• Akım: RLA / MCC 22 A, LRA (kalkış) 90 A
• Motor Koruması: Dahili termik (internal overload)
• Yağ: POE 175PZ, 3,9 L (yağ dengeleme portu 3/8 inç flare SAE)
• Bağlantı: Emme 1 3/4 inç rotalock (1 1/8 inç boru), basma 1 1/4 inç rotalock (3/4 inç boru)
• Ses Gücü: 85 dB (akustik başlıkla 79 dB)
• Çalışma Zarfı: Yüksek taraf -35 / +150°C (maks 29,4 bar); alçak taraf -35 / +50°C (maks 22,6 bar)
• Maks. Çalıştırma: 12 start/saat
• Koruma Sınıfı: IP54 (kablo rakoruyla)
• Onaylar: CE, UL, UKCA

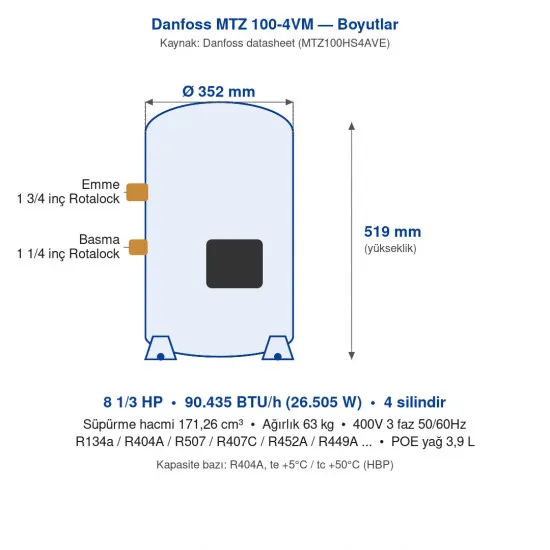

• Boyutlar: Yükseklik 519 mm, çap 352 mm
• Ağırlık: 63 kg (brüt 65,5 kg)

Usta Tavsiyeleri

• Rotalock servis vanalarında ürünle gelen ODF sleeve'leri kullanın ve bağlantıları azot altında lehimleyerek iç oksitlenmeyi önleyin.
• POE yağ nem çeker; kompresörü montaj anına kadar kapalı tutun, devreye almadan önce sistemi iyi vakumlayın (nem = asit + sargı arızası).
• Faz sırası ve dönüş yönünü ilk çalıştırmada doğrulayın; saatte 12'den fazla start yaptırmayın, gerekiyorsa kısa devir (short cycle) zamanlayıcı kullanın.
• Paralel/tandem montajda 3/8 inç flare yağ dengeleme portunu kullanarak karter yağ seviyelerini eşitleyin.
