Danfoss KP15 Kombine Basınç Şalteri Presostat (060-126566) – Çift Taraflı, Otomatik Reset, SPDT + LP/HP Sinyal

Danfoss KP15 (kod 060-126566), soğutma devresinin alçak basınç (LP) ve yüksek basınç (HP) korumasını tek gövdede birleştiren kombine basınç şalteridir (presostat / basınç müşürü). Sol taraf emiş hattını, sağ taraf basma hattını izler; ayarlanan sınırlar aşıldığında kompresörü durdurur.

Alçak ve Yüksek Basınç Koruması Tek Gövdede — Her İki Taraf Otomatik Reset

Bu modelde hem LP hem HP tarafı otomatik resetlidir: basınç güvenli aralığa döndüğünde şalter kendiliğinden yeniden devreye girer, sahaya gidip elle kurmaya gerek kalmaz. Sürekli çalışması gereken, personelsiz çalışan tesislerde tercih edilir.

⚠️ Manuel reset gerekiyorsa farklı koda bakın: Aynı ölçü ve kontak yapısına sahip 060-126466 modelinde HP tarafı manuel resetlidir. Yüksek basınç arızasının tekrarını fark etmek ve sistemin kendi kendine tekrar tekrar devreye girmesini engellemek istiyorsanız o modeli seçin — güvenlik gereksinimi olan uygulamalarda manuel reset istenir. Her iki model de sitemizde mevcuttur.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss KP15 | Kod: 060-126566 | Tip: Dual (kombine) basınç şalteri
• Alçak Basınç (LP, sol): Ayar −0,2 … 7,5 bar · Diferansiyel 0,7 … 4,0 bar (ayarlanabilir) · Otomatik reset
• Yüksek Basınç (HP, sağ): Ayar 8 … 32 bar · Diferansiyel 4 bar (sabit) · Otomatik reset
• Kontak Yapısı: SPDT + LP ve HP sinyal çıkışı (hangi tarafın attığını uzaktan izleyebilirsiniz)
• Kontak Yükü: AC1 16 A / 400 V · AC3 16 A / 400 V · AC15 10 A / 400 V · DC13 12 W / 220 V
• Maks. Çalışma Basıncı: LP tarafı 17 bar · HP tarafı 32 bar | Test Basıncı: LP 20 bar · HP 35 bar
• Ortam Sıcaklığı: −40 … +65 °C (en fazla 2 saat 80 °C) | Akışkan Sıcaklığı: −50 … +100 °C
• Bağlantı: 2 × rakorlu (flare), Ø6 mm boru | Kablo Girişi: Pg 13,5
• Kablo Kesiti: 0,75 – 2,5 mm² | Klemens Sıkma Torku: maks. 2 Nm
• Koruma Sınıfı: IP30 (üst kapaksız düz yüzeye montajda)

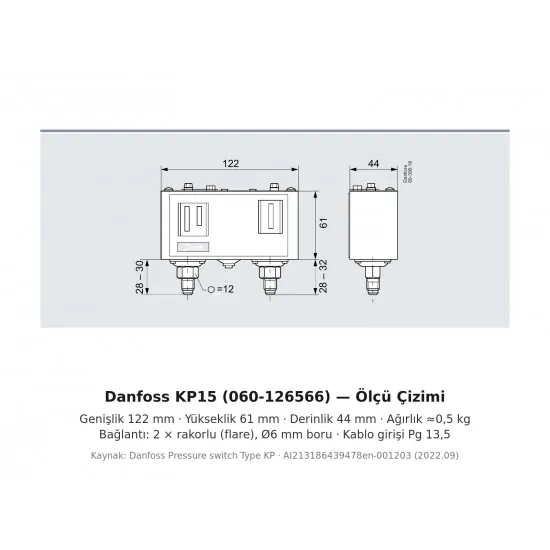

• Ölçüler: 122 × 61 × 44 mm | Ağırlık: ≈0,5 kg — 2. görselde resmî ölçü çizimi
• Uyumluluk: HFC/HFO ve HCFC akışkanlar — R22, R134a, R404A, R407C, R410A, R448A, R449A, R452A, R454C, R513A, R1234yf, R1234ze

• 🔧 LP ayarı kompresörü korumak içindir: Emiş basıncı düştüğünde (gaz azalması, tıkalı filtre, kapalı vana) kompresörün vakuma çekip zarar görmesini engeller. Diferansiyeli çok dar ayarlarsanız kompresör sık devreye girip çıkar (short cycling).
• 🔧 HP ayarı yoğuşma tarafını korur: Kirli kondenser, duran fan veya fazla şarj basıncı yükseltir. HP ayarı sistemin tasarım basıncının altında kalmalıdır.
• Skalaya körü körüne güvenmeyin: Devreye alırken manometreyle karşılaştırıp doğrulayın; ayar milini küçük adımlarla çevirin.
• Kılcal bağlantıları bükerken zorlamayın ve titreşimli noktalara doğrudan bağlamayın — çatlak, kaçak ve yanlış ölçüm nedenidir.
