Danfoss EVT 1.2 CO₂ Solenoid Valf (068F0600) – 140 Bar, 3/8" ODF Kaynaklı, NC | R744 Transkritik

Danfoss EVT 1.2 (kod 068F0600), CO₂ (R744) transkritik soğutma sistemleri için özel tasarlanmış yüksek basınç solenoid valfidir. 140 bar çalışma basıncına dayanır — standart HFC solenoid valflerinin (EVR serisi, ~35-45 bar) çok üzerinde. Normalde kapalı (NC) tiptir: bobin enerjilendiğinde açar.

CO₂ (R744) Transkritik Sistemler İçin 140 Bar Solenoid Valf

⚠️ Bu valf standart soğutucu akışkan solenoidi değildir. CO₂ sistemlerinde basınçlar HFC sistemlerinin 3-4 katına çıkar; sıradan solenoid valf bu basınca dayanmaz. EVT serisi bu iş için üretilmiştir.

Resmî Danfoss dokümanına göre EVT 1.2 doğrudan tahriklidir (direct operated) ve şu uygulamalarda kullanılır: yağ dönüşü (oil return), basınç eşitleme / boşaltma kontrolü, yüksek basınç sıcak gaz bypass / dump ve sıcak gaz defrost. Doğrudan tahrikli olduğu için minimum basınç farkı gerektirmez — sıfır ΔP'de de açar. (Büyük kardeşleri EVT 2.0 ve 3.0 servo tahriklidir ve 2 bar minimum fark ister.)

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss EVT 1.2 | Kod: 068F0600 (çoklu paket) · 068F0625 (tekli paket)
• Soğutucu Akışkan: R744 (CO₂) — transkritik ve subkritik sistemler
• Maks. Çalışma Basıncı (PS/MWP): 140 bar (2.030 psi)
• Fonksiyon: NC — normalde kapalı, doğrudan tahrikli mini piston
• Kv Değeri: 0,05 m³/h
• Bağlantı: 3/8" ODF lehim (bakır)
• Akışkan Sıcaklığı: −40 … +150 °C
• Gövde: ECO pirinç (kurşunsuz, <%0,1) · paslanmaz çelik Swagelok bağlantı seçeneği (ODM)

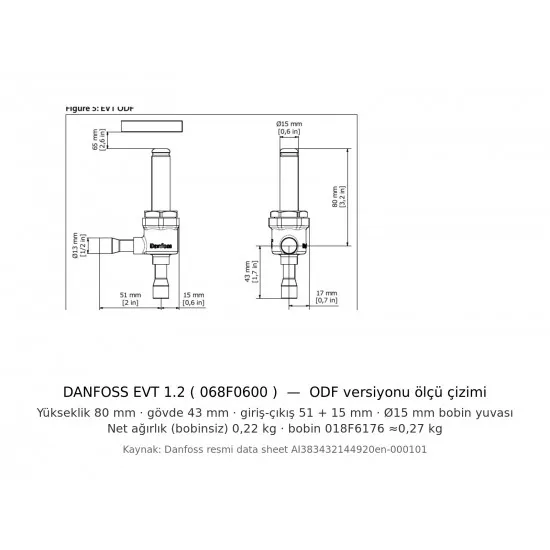

• Ölçüler: Yükseklik 80 mm · gövde 43 mm · giriş-çıkış 51 + 15 mm — 2. görselde resmî ölçü çizimi
• Ağırlık: 0,22 kg (bobinsiz)
• Uygunluk: RoHS II, REACH, LVD ve PED

• 🚨 Bobin ayrı satılır: Valf ve bobin ayrı ürünlerdir. Uygun Danfoss clip-on bobini (ör. 018F6176, ≈0,27 kg) ayrıca sipariş edilmelidir.
• 🔧 Lehim sırasında gövdeyi ıslak bezle soğutun ve bobini çıkarın; alev bobin sargısını yakar.
• Akış yönüne dikkat: Gövde üzerindeki ok yönünde monte edilir; ters montajda valf sızdırır.
• CO₂ sistemlerinde güvenlik: Yüksek basınç nedeniyle devreye alma ve servis işlemleri CO₂ eğitimi almış teknisyen tarafından yapılmalıdır.
