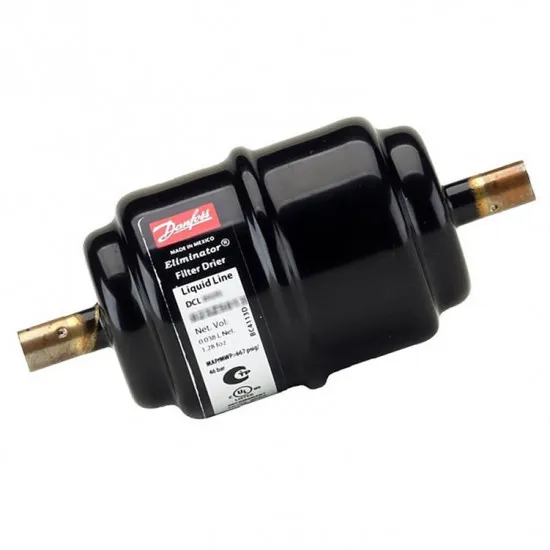

Danfoss DCL 759s Hermetik Kurutucu Filtre / Drayer (023Z4550) – 1 1/8" ODF Kaynaklı, 75 cu.in.

Danfoss DCL 759s (kod 023Z4550), soğutma devresinin sıvı hattına lehimlenen hermetik filtre kurutucudur (drayer). Danfoss'un ELIMINATOR® serisine aittir. Devredeki nemi ve asidi katı moleküler elek çekirdeğiyle tutar, partikülleri süzer; kompresörü asit hasarından, ekspansiyon valfini buz tıkanmasından ve kılcal boruyu tıkanmadan korur.

Sıvı Hattı Filtre Kurutucu: Nem, Asit ve Partikül Tutar

DCL serisi katı çekirdek (solid core) yapısındadır — granül dökülmez, yüksek nem ve asit tutma kapasitesi sunar. 759s, serinin en büyük gövdelerinden biridir (75 cu.in.): büyük ticari soğutma üniteleri, soğuk oda grupları ve paralel kompresörlü sistemler için uygundur. Kompresör yanması sonrası temizleme (burn-out) uygulamalarında da tercih edilir.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss DCL 759s | Kod: 023Z4550 | Seri: ELIMINATOR®
• Bağlantı: 1 1/8" ODF lehim (bakır kaplı çelik rakor) — 28 mm boru
• Gövde Boyu: 75 cu.in. sınıfı
• Katı Çekirdek Hacmi: 702 cm³ | Filtre Yüzeyi: 1.019 cm²
• Gövde Hacmi: 1,81 L (brüt) · 1,108 L (net)
• Ölçüler: A 338 · B 348 · L 402 · ØD1 93 · ØD2 89 mm — 2. görselde resmî ölçü çizimi
• Net Ağırlık: 3,1 kg
• Uyumluluk: HFC / HCFC soğutucu akışkanlar ve POE / mineral yağlar
• Muadil (bi-flow gerekirse): DML 759s → 023Z4607

• 🔧 Ok yönüne dikkat: Gövdedeki akış oku kondenserden ekspansiyon valfine bakmalıdır. Ters takılırsa filtre görevini yapmaz.
• Lehim sırasında gövdeyi ıslak bezle soğutun ve azot süpürmesiyle lehimleyin — aşırı ısı çekirdeği bozar.
• Her kompresör değişiminde ve her devre açılışında drayer de yenilenmelidir; eski drayer tuttuğu nemi ve asidi geri bırakır.
• Basınç düşümü kontrolü: Drayer giriş-çıkışı arasında elle hissedilir sıcaklık farkı varsa filtre tıkanmıştır, değiştirin.
