Danfoss AKS 32R Basınç Transmitteri (060G6612) | 0-50 bar, 1/4" Flare, Oransal (Ratiometrik) Çıkış

Danfoss AKS 32R (kod 060G6612), soğutma ve klima sistemlerinde ölçülen basıncı doğrusal elektrik sinyaline çeviren ratiometrik (oransal) çıkışlı basınç transmitteridir. Çıkış sinyali besleme gerilimine orantılıdır: minimum basınçta besleme geriliminin %10'u, maksimum basınçta %90'ı. Bu yapı, ratiometrik A/D çeviricili kontrolörlerle (pack kontrolör, inverter sürücü, EEV sürücüsü) doğrudan çalışmayı sağlar.

Ratiometrik Çıkışlı Soğutma Basınç Transmitteri

Gövde paslanmaz çeliktir; şok, titreşim ve nem korumalı sağlam yapı sayesinde kompresör üstü ve dış ünite montajına uygundur. Amonyak ve CO₂ dahil tüm soğutucu akışkanlarla uyumludur. Sızdırmaz ölçüm hücresi (mühürlü gauge prensibi) ve tam dijital kompanzasyon ile geniş sıcaklık aralığında kararlı ölçüm verir. ATEX Bölge 2 patlayıcı ortamlarda kullanılabilir.

Teknik Özellikler (Resmî Danfoss Data Sheet)

• Model: Danfoss AKS 32R | Kod: 060G6612
• Ölçüm Aralığı: 0 – 50 bar (0 – 725 psi) | İzin verilen aşırı basınç 55 bar
• Çıkış: Ratiometrik — besleme geriliminin %10 – %90'ı
• Besleme: 4,5 – 5,5 V DC (5 V nominal)
• Doğruluk: ±%0,3 (tipik) · ±%0,8 (maksimum)
• Tepki Süresi: maks. 4 ms
• Basınç Bağlantısı: 1/4" flare (7/16-20 UNF), valf iticili dişi rakor
• Elektrik Bağlantısı: Açısal konnektör EN 175301-803-A (Pg 9) — Pin 1: +besleme, Pin 2: ortak, Pin 3: sinyal
• Ortam Sıcaklığı: −40 … +85 °C | Koruma: IP65

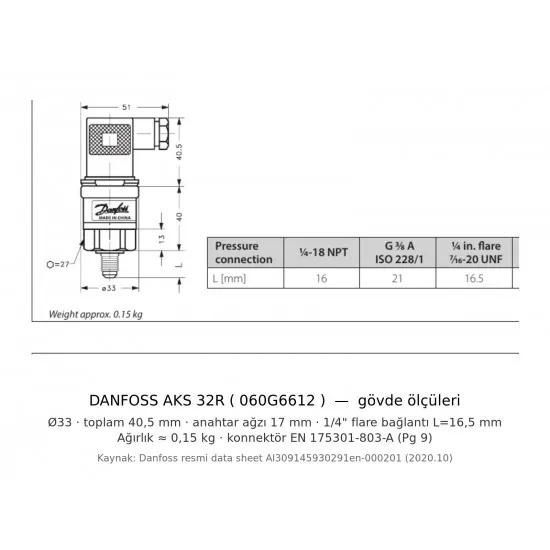

• Ölçüler: Ø33 · toplam 40,5 mm · anahtar ağzı 17 mm · ≈0,15 kg — 2. görselde resmî ölçü çizimi
• Onaylar: CE, UL, ATEX (Bölge 2), GOST

• 🔧 Ratiometrik ≠ 4-20 mA: Bu transmitter 5 V ratiometrik girişli kontrolörler içindir. Kontrolörünüz 4-20 mA ya da 1-5 V bekliyorsa AKS 32 / AKS 33 modelini seçin.
• Flare rakoru elle sıkın + anahtarla çeyrek tur: Aşırı sıkma ölçüm hücresini etkiler.
• Konnektörü contasıyla birlikte takın — IP65 koruma ancak eşleşen konnektörle sağlanır.
