Danfoss 7750009 Basma Gazı Termostatı Kiti (DGT) – Scroll Kompresör Aşırı Sıcaklık Koruması, 135 °C

Danfoss 7750009, scroll kompresörleri aşırı basma gazı sıcaklığına karşı koruyan harici termostat kitidir (DGT – Discharge Gas Temperature protection). Kit, montaj için gereken tüm parçaları içerir: termostat, bağlantı kablosu, kelepçe ve ısıl yalıtım malzemesi.

Basma Gazı Sıcaklığı Koruması: Basınç Şalterlerinin Göremediği Arızayı Yakalar

Yüksek ve alçak basınç şalterleri devreyi basınç sınırlarına göre korur — ancak kompresör, basınçlar normal görünürken bile aşırı ısınabilir. Düşük gaz şarjı, yetersiz emiş soğutması, yüksek sıkıştırma oranı veya aşırı kızgınlık böyle durumlardır: basma gazı sıcaklığı tırmanır, yağ incelir ve sargı yalıtımı ile skroll setleri zarar görür.

DGT termostatı tam bu boşluğu kapatır. Basma borusuna temas eden sensör sıcaklığı doğrudan ölçer ve sınır aşıldığında kompresörü durdurur. Danfoss, basınç şalteri ayarlarının kompresörü çalışma zarfının dışına çıkmaya karşı korumadığı uygulamalarda DGT'yi zorunlu tutar.

Teknik Özellikler (Resmî Danfoss Verisi)

• Model: Danfoss 7750009 | Tip: Basma gazı termostatı kiti (DGT)
• Açma Sıcaklığı: 135 °C (275 °F) ve altı — bu değerin üzerine ayarlanmaz
• Kit İçeriği: Termostat + bağlantı kablosu + kelepçe (bracket) + ısıl yalıtım
• Montaj Yeri: Basma hattı, kompresör basma ağzından en fazla 150 mm (5,91") mesafede
• Montaj Şartı: Boruya sıkıca sabitlenmeli ve ısıl olarak yalıtılmalı (kit içindeki yalıtım bunun içindir)
• Kardeş kod: 7973008 — aynı kit, endüstriyel 50'li paket

Uyumlu Danfoss Scroll Kompresörler

Danfoss yedek parça kataloğunda "DSF hariç tüm modeller" olarak listelenmiştir:

• Ticari / klima scroll: SH · SM · SY · SZ · WSH · PSH · DCH serileri
• Değişken devirli: VSH088-117-170 & VZH088-117-170
• Soğutma scroll: MLZ · MLM serileri
• İstisna: DSF serisi (bu kit DSF modellerinde kullanılmaz)

• 🔧 150 mm kuralına uyun. Termostat basma ağzından uzağa konursa gaz yolda soğur, gerçek sıcaklığı göremez ve koruma geç devreye girer.
• 🧣 Yalıtımı atlamayın. Yalıtımsız sensör ortam havasından etkilenir; kompresör kritik sıcaklığa ulaşsa bile termostat açmayabilir.
• ⚠️ DGT attıysa nedenini bulun. Sadece resetleyip devam etmeyin — düşük şarj, tıkalı filtre/kılcal, kirli kondenser veya aşırı sıkıştırma oranı arayın. Tekrarlayan aşırı sıcaklık kompresörü kalıcı olarak yorar.
• Emniyet zinciri kompresörü durdurmalı; DGT kontağını sadece alarm/uyarı olarak bağlamayın.

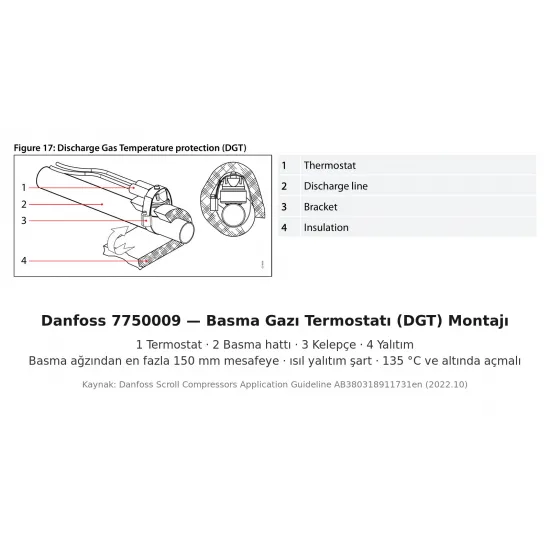

• 2. görselde Danfoss'un resmî montaj şeması yer alır (termostat · basma hattı · kelepçe · yalıtım).
