Danfoss 080G0076 ACCCBI RJ11 Telefon Tipi Bağlantı Kablosu – 3 m | MMIGRS2 Ekran / MCX Kontrolör İçin

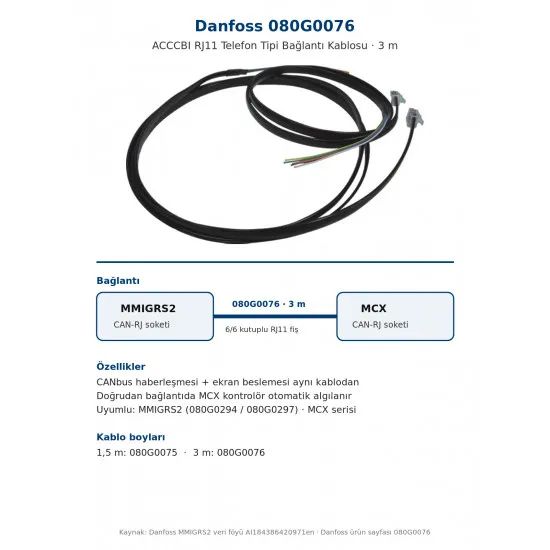

Danfoss 080G0076 (ACCCBI), Danfoss MMIGRS2 grafik uzak ekranını MCX serisi kontrolörlere bağlamak için üretilmiş 3 metrelik telefon tipi bağlantı kablosudur. İki ucunda 6/6 kutuplu RJ11 telefon fişi bulunur; ekranın ve kontrolörün CAN-RJ soketine doğrudan takılır. Sahada RJ12 kablosu olarak da aranır.

MMIGRS2 Ekranı Tek Kabloyla Bağlar: CAN Haberleşmesi ve Besleme Aynı Hattan

MMIGRS2 bu kabloyla bağlandığında hem CANbus haberleşmesi hem de ekran beslemesi MCX kontrolörden gelir; kısa mesafede ayrıca besleme hattı çekmek gerekmez. Klemens sıkma ya da pin dizme olmadığı için pano kapağına ekran montajı dakikalar içinde biter.

Telefon tipi kabloyla doğrudan bağlantının bir avantajı daha vardır: MMIGRS2, bağlı olduğu MCX kontrolörü otomatik algılar. Ekran vidalı CAN klemensi üzerinden bağlandığında bu otomatik algılama çalışmaz; kontrolörün CAN adresi ekran menüsünden elle seçilir.

Teknik Özellikler (Resmî Danfoss Verisi)

• Marka / Kod: Danfoss 080G0076 · ACCCBI · EAN 5702428171595
• Tip: Telefon tipi kullanıcı arayüzü (U.I.) bağlantı kablosu
• Uzunluk: 3 m
• Konnektör: 6/6 kutuplu RJ11 telefon fişi (CAN-RJ soketine)
• Uyumlu cihazlar: Danfoss MMIGRS2 uzak ekran (080G0294 / 080G0297) · MCX serisi kontrolörler
• Taşıdığı hatlar: CANbus haberleşmesi + kontrolörden ekran beslemesi
• Net ağırlık: 0,074 kg · EU RoHS uyumlu
• Danfoss paketleme: 100'lü multipack (katalog bilgisi; bu ilanda tek adet satılır)

ACCCBI Kablo Boyları

Usta Tavsiyeleri

• Uzak montajda ayrı besleme: ekran kontrolörden uzaktaysa Danfoss, MMIGRS2 için ayrı besleme önerir (12-30 V DC ya da 24 V AC). Bu durumda haberleşme yine CAN-RJ ya da 4 kutuplu vidalı CAN klemensi üzerinden yapılır.
• CAN sonlandırması: CAN hattında birden fazla cihaz varsa CANH-R köprüsü yalnızca hattın ilk ve son elemanında yapılır.
• Kablo güzergâhı: haberleşme kablosunu kontaktör, motor ve fan güç kablolarıyla aynı kanaldan geçirmeyin; endüktif gürültü ekranda bağlantı kopmasına yol açar.
• Fiş kontrolü: RJ fişin tırnağı kırıksa fiş sokette gevşer ve temas kesilir; ekranda iletişim hatası görülürse önce fişin tam oturduğunu kontrol edin.
