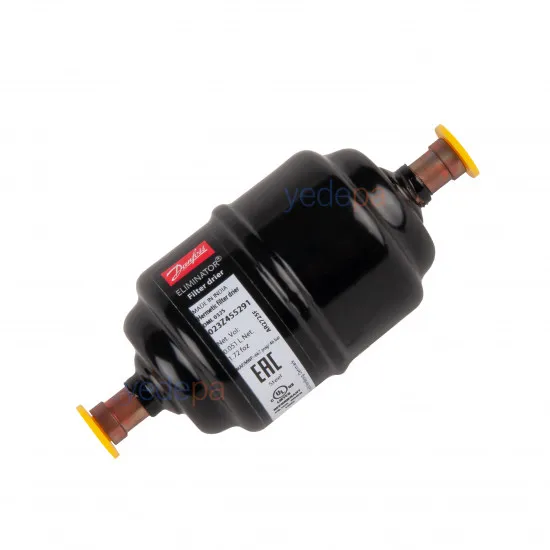

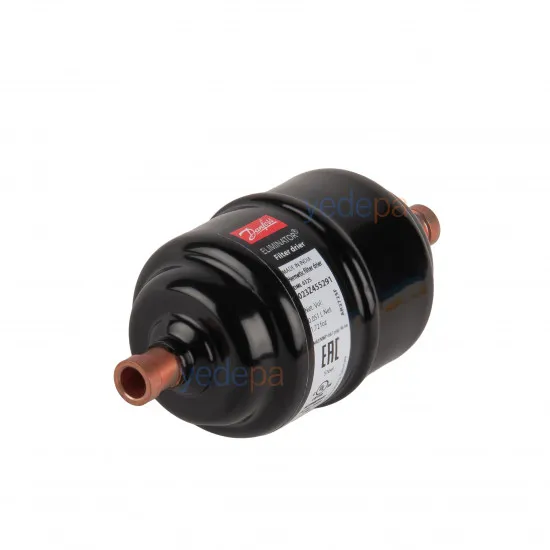

Danfoss DML 032S Drayer – 023Z455291, 1/4 inç ODF Kaynaklı Hermetik Sıvı Hattı Kurutucu Filtre

Danfoss ELIMINATOR DML 032S hermetik sıvı hattı drayeri (kurutucu filtre), soğutma ve iklimlendirme devresini nem, asit ve katı partiküllerden korur. Üç işi birden yapar: moleküler elek suyu tutar, su tutulduğu için yağın hidrolizi ve asit oluşumu engellenir, 25 μm filtre ise metal talaşı ve kir gibi aşındırıcıları yakalar.

Bu kod 023Z455291, 1/4 inç (6,35 mm) ODF kaynaklı bağlantılıdır ve Hindistan üretimidir.

🚨 1/4 inç mi, 6 mm mi? — Sipariş Öncesi Bakılacak Tek Şey

Danfoss aynı DML 032S gövdesini iki farklı soket çapıyla üretir ve dışarıdan ayırt edilmezler:

6,35 mm boru, 6,00 mm sokete girmez. Tesisatınızdaki borunun dış çapını ölçün; emin değilseniz 1/4 inç ve 6 mm aynı şey değildir.

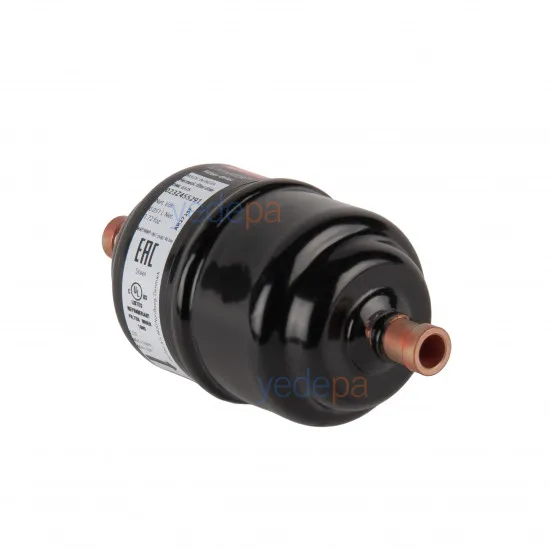

🪤 Kaynaklı mı rakorlu mu? Bu ürün kaynaklıdır (lehim/ODF) — uçları düz bakır borudur, somun yoktur. Rakorlu (flare) sürümü ayrı bir koddur ve boyu da farklıdır (110 mm, bu üründe 98 mm).

Resmî Ölçüler

Danfoss veri sayfasındaki DCL/DML 032s ölçü çiziminden:

Pratik karşılığı: her bir lehim ucu gövdeden 16 mm çıkar, boru sokete yaklaşık 7 mm girer.

Neden DML? — DCL ile Farkı

Danfoss aynı gövdede iki çekirdek sunar ve seçim kullandığınız yağa göre yapılır:

🪤 Önemli ayrım: DCL'deki aktif alümina polar bir malzemedir ve yağ katkıları da polardır — alümina katkıları yutup işlevsiz bırakır. DML'de alümina olmadığı için yağ katkılarını tutmaz. Katkılı POE/PAG yağ kullanan sistemlerde DML tercih edilir. Yağsız (oil-free) uygulamalarda da onaylıdır.

Nem Tutma Kapasitesi (damla su)

Akış Kapasitesi (sıvı hattı, kW)

Uyumlu Soğutucu Akışkanlar

R22 · R23 · R32 · R125 · R134a · R290 · R404A · R407A · R407C · R407F · R407H · R410A · R422B · R422D · R438A · R444B · R448A · R449A · R449B · R450A · R452A · R452B · R454A · R454B · R454C · R455A · R463A · R507A · R513A · R515B · R516A · R600 · R600a · R1233zd(E) · R1234yf · R1234ze(E)

🔥 Yanıcı gaz onayı: 25 mm altındaki kaynaklı bağlantılar Danfoss tarafından A3 (R290, R600a) ve A2L (R32, R1234yf) akışkanlar için onaylıdır. Bu ürün 1/4 inç kaynaklı olduğu için bu kapsamdadır. Rakorlu (flare) sürümlerde A3 kullanımı onaylı değildir — yanıcı gazla çalışıyorsanız kaynaklı sürümü seçin.

Montaj

• Yön serbesttir (dikey, yatay ya da eğik) — ancak gövdedeki ok mutlaka akış yönünde olmalıdır. Ters takılan drayer çekirdeği baypas eder; koruma ortadan kalkar ve basınç düşümü artar.
• Lehimlerken alevi gövdeden uzak tutun ve ıslak bez sarın. Uçlar bakır kaplı çeliktir; aşırı ısı kaplamayı bozar.
• Lehim sonrası soğumasını bekleyin ve kalan dekapanı (flux) fırçayla tamamen temizleyin — bu adım atlanırsa korozyon başlar.
• Açıkta kalan çelik yüzeyleri, lehim ısısıyla yanan siyah boyayı ve bakır borunun en az 3 cm'ini antikorozif boyayla kapatın; birleşim yerlerini iki kat boyayın.
• Lehimleme azot akışı altında yapılır; ardından 500 mikrona kadar vakum çekilip şarj edilir.

Ne Zaman Değişir?

• Kompresör yanığı (burnout) sonrası — istisnasız. Devreye asit ve karbon karışır. Yağda asit testi yapılır; asit varsa emiş hattına da kurutucu takılır.
• Devre her açıldığında (kompresör, valf değişimi, kaçak onarımı). Drayer nemle doyduğu için yeniden kullanılmaz.
• Basınç düşümü arttığında. Saha belirtisi: drayerin giriş ve çıkışı arasında elle hissedilen sıcaklık farkı, çıkışta terleme ya da buzlanma — tıkanmıştır.
• Gözetleme camındaki nem göstergesi sarıya döndüğünde.

Değiştirilmezse nem ve yağ birleşip asit üretir; asit sargı yalıtımını yer, bakır taşınmasına (copper plating) ve sonunda kompresör yanığına yol açar. Nem ayrıca genleşme valfinde ya da kılcal boruda buz tıkacı yapar.

Teknik Özellikler

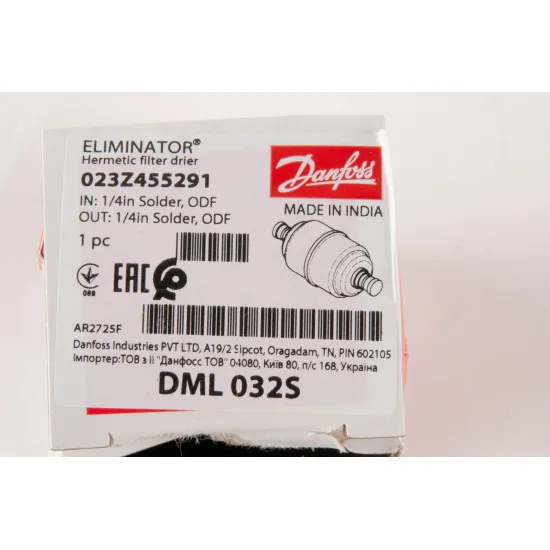

🪤 Etiketteki Denmark ibaresi çelişki değildir: Danfoss A/S (Nordborg, Danimarka) marka ve tasarım sahibidir; bu kodun fiziksel üretimi Hindistan'daki Danfoss fabrikasında yapılır. Kutu ve gövde etiketi MADE IN INDIA yazar.

Teknik doküman: Danfoss DML / DCL hermetik kurutucu filtre veri sayfası (PDF, İngilizce — ölçü çizimi sayfa 8)
