Danfoss 023Z0193 DML 306 Kurutucu Filtre - Drayer 3/4" Rakorlu

Danfoss DML 306 (sipariş kodu 023Z0193), soğutma ve iklimlendirme devrelerinin sıvı hattına takılan hermetik drayerdir (kurutucu filtre). 3/4" SAE rakorlu bağlantılıdır, filtre hacmi 30 inç³'tür. Danfoss'un ELIMINATOR® ailesindendir.

Nemi, Asidi ve Katı Kiri Sıvı Hattından Alır

Drayerin işi üç tanedir: nemi, asidi ve katı partikülü devreden almak. Devrede kalan nem, akışkan ve yağla birleşerek asit üretir; asit sargı yalıtımını bozar ve kompresörü bitirir. Nem ayrıca genleşme valfinin çıkışında buzlanıp hattı tıkar ve sistem soğutmayı keser.

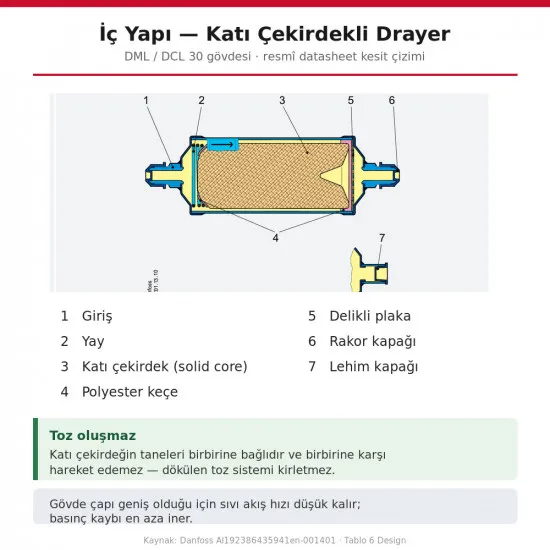

Çekirdek katı gövdedir (solid core). Taneler birbirine bağlıdır ve birbirine karşı hareket edemez — dökülen toz sistemi kirletmez. Gövde çapı geniş olduğu için sıvı akış hızı düşük kalır, basınç kaybı en aza iner. Çıkıştaki 25 μm filtre katı partikülü tutar.

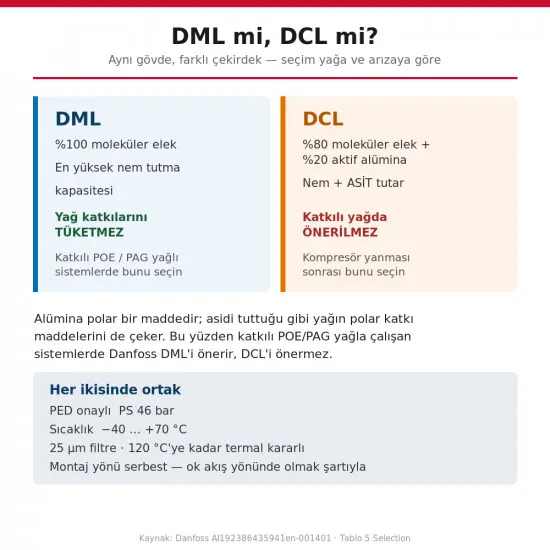

DML ile DCL'in farkı çekirdektedir. DML çekirdeği %100 moleküler elektir — en yüksek nem tutma kapasitesi bundadır ve yağın katkı maddelerini tüketmez. DCL ise %80 moleküler elek + %20 aktif alümina içerir; alümina asidi tutar ama katkılı POE/PAG yağlarda katkıyı da çeker. Bu yüzden Danfoss katkılı POE/PAG yağlı sistemlerde DML'i önerir. Kompresör yanması (burnout) sonrası asit temizliğinde ise DCL tercih edilir.

Teknik Özellikler (Resmî Danfoss DML/DCL Datasheet)

• Sipariş kodu: 023Z0193 · tip DML 306
• Bağlantı: 3/4" (19 mm) SAE rakorlu (flare) — giriş ve çıkış aynı ölçü, lehim gerektirmez
• Filtre hacmi: 30 inç³ · gövde hacmi 0,72 L (net 0,464 L)
• Çekirdek: katı çekirdek, %100 moleküler elek · yüzey 378 cm² · hacim 256 cm³
• Filtre: 25 μm — yüksek tutuş, düşük basınç kaybı; 120 °C'ye kadar termal kararlı
• Maks. çalışma basıncı: PS 46 bar — PED onaylı
• Sıcaklık aralığı: −40 … +70 °C

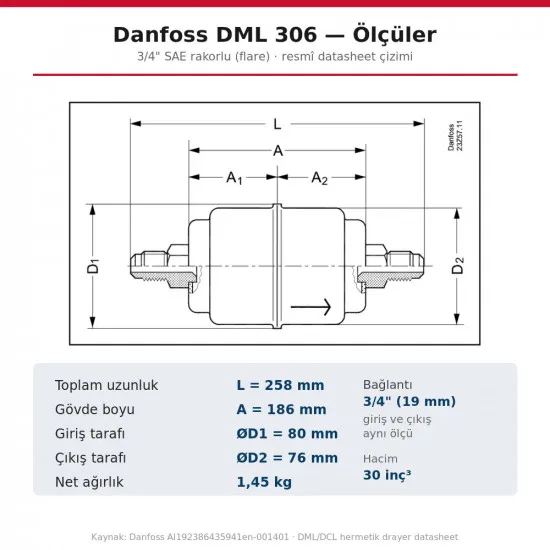

• Ölçüler: toplam uzunluk L 258 mm · gövde boyu A 186 mm · giriş tarafı ØD1 80 mm · çıkış tarafı ØD2 76 mm
• Net ağırlık: 1,45 kg
• Gövde: korozyona dayanıklı toz boyalı çelik (deniz koşulları için özel kaplama seçeneği vardır)
• Uyumlu akışkanlar: R134a · R404A · R32 · R410A · R407C · R407F · R23 · R1234yf · R1234ze · R448A/R449A · R452A · R444B · R450A · R290 · R600 · R600a
• Yağ: mineral, AB, POE/PAG (katkılı dâhil) — DML tümünde önerilir

• 🔧 Montaj yönü serbesttir — tek şart, gövdedeki okun akış yönünü göstermesidir. Danfoss dikey/yatay ayrımı yapmaz.
• 🔧 Montaj yeri: sıvı hattında, genleşme valfinden önce. Arkasına gözetleme camı konulursa drayerin doyduğu gözle görülür.
• Rakorlu bağlantının avantajı: lehim yok — servis sırasında hat kesilmeden sökülüp değiştirilir. Rakor contası her değişimde yenilenmelidir.
• ⚠️ Ambalajı takacağınız ana kadar açmayın. Moleküler elek açık havada nemi emmeye başlar; erken açılan çekirdek daha takılmadan doymuş olur.
• Kompresör yanması sonrası drayer mutlaka yenilenir; asit temizliği gerekiyorsa DCL sürümü tercih edilir.
• Kod okuma: D=drier · M=%100 moleküler elek (C olsaydı %80 + %20 alümina) · L=sıvı hattı · 30=30 inç³ · 6=3/4" bağlantı (1/8 inç katları) · sonda s yok = rakorlu, olsaydı lehimli.
• Ölçü kardeşleri: DML 304 (1/2" rakorlu) · DML 305 (5/8" rakorlu) · DML 306S (aynı 3/4" ölçü, lehimli sürüm).

Teknik doküman: Danfoss DML/DCL hermetik drayer datasheet (PDF, EN, AI192386435941en-001401)
