Danfoss 020B1010 NRV 6s v2 Çekvalf – 1/4" ODF Kaynaklı, Düz Geçiş, Kv 0,67, 49 bar

Danfoss 020B1010 (tip NRV 6s v2), soğutma hattında akışın tek yönde geçmesini sağlayan düz geçişli çekvalftir. 1/4" ODF lehim bağlantılıdır. Eski sipariş kodu: 020-1010.

Ters Akışı Kapatır — Duruşta Akışkanın Kompresöre Göçmesini Önler

Kompresör durduğunda basma tarafındaki yüksek basınçlı gaz geri dönmek ister. Bu geri akış hem kompresörü ters çevirebilir hem de akışkanın kartere göç etmesine yol açar — kalkışta sıvı vuruntusu demektir. Çekvalf bu yolu kapatır.

Paralel kompresörlü sistemlerde duran kompresörün basma hattına, çalışan kompresörün gazının kaçmasını engeller. Isı pompalarında ve çok evaporatörlü devrelerde akış yönünü sabitler.

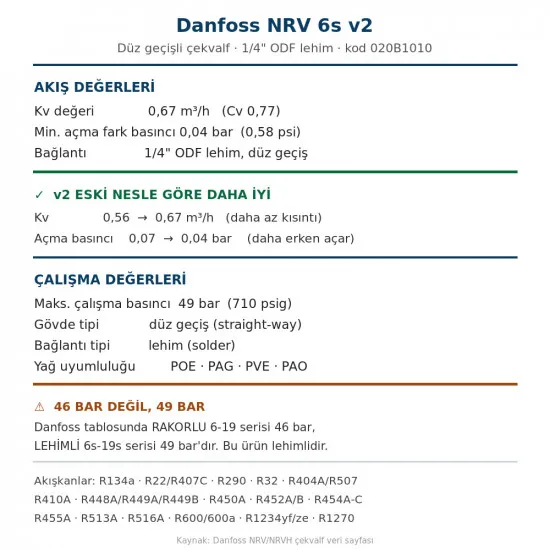

Teknik Özellikler (Resmî Danfoss NRV/NRVH Veri Sayfası)

• Danfoss kodu: 020B1010 (önceki kod 020-1010) | Tip: NRV 6s v2
• Bağlantı: 1/4" ODF lehim · düz geçiş (straight-way)
• Kv değeri: 0,67 m³/h (Cv 0,77 gal/min)
• Min. açma fark basıncı (OPD): 0,04 bar (0,58 psi)
• Maks. çalışma basıncı (PS/MWP): 49 bar (710 psig)
• Yağ uyumluluğu: POE · PAG · PVE · PAO

v2 Nesli Eskisinden Daha İyi

Daha yüksek Kv daha az basınç kaybı, daha düşük açma basıncı ise düşük yükte bile açabilme demektir — özellikle inverter ve kısmi yükte çalışan sistemlerde fark eder.

• ⚠️ 46 bar değil, 49 bar. Danfoss tablosunda rakorlu NRV 6-19 serisi 46 bar, lehimli NRV 6s-19s serisi 49 bartır. Bu ürün lehimlidir.
• Uyumlu akışkanlar: R134a · R22/R407C · R290 · R32 · R404A/R507 · R407A/F/H · R410A · R448A/R449A/R449B · R450A · R452A/R452B · R454A/B/C · R455A · R513A · R515B · R516A · R600/600a · R1233zd(E) · R1234ze(E) · R1234yf · R1270
• ⚠️ Akış yönü şart: gövde üzerindeki ok akış yönünü gösterir. Ters takılan çekvalf hattı tamamen kapatır.
• Montaj konumu: düz geçişli gövde yatay ve dikey monte edilebilir. Dikeyde akış yukarı olmalıdır.
• 🔧 Lehim uyarısı: gövdeyi ıslak bezle sarın; aşırı ısı yay ve sızdırmazlık yüzeyini bozar.
• NRVH farkı: NRVH sürümü daha güçlü yaylıdır (açma Δp 0,20 bar) ve dikey yukarı akışta kapanmayı garantiler. Yatay hatta NRV yeterlidir.
