CH-STW-07 Profesyonel Klima Tork Anahtarı Seti 17-29 mm (10-75 Nm)

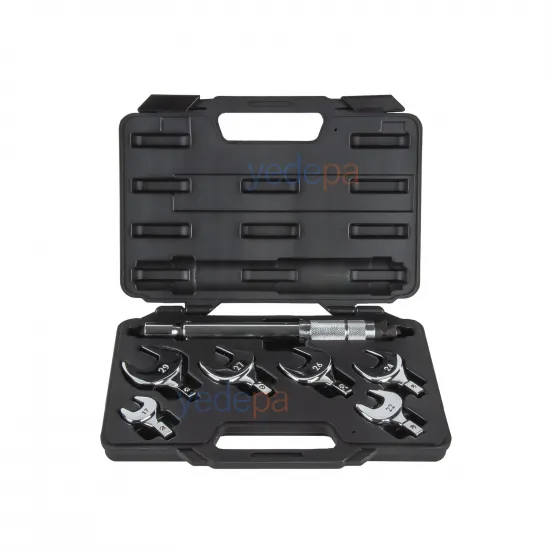

CH-STW-07 klima tork anahtarı seti, split klima ve soğutma sistemlerinde havşa (flare) rakorlarını üretici tarafından belirtilen tork değerinde sıkmak için kullanılan profesyonel bir servis takımıdır. Ayarlanabilir tork gövdesi 10-75 Nm aralığında çalışır ve set, 17, 22, 24, 26, 27 ve 29 mm olmak üzere altı adet açık ağızlı (crowfoot) değiştirilebilir kafa ile birlikte siyah taşıma çantasında gelir.

Havşa bağlantılarında sıkma torku kritiktir: az sıkılan rakor gaz kaçırır, fazla sıkılan rakor ise bakır havşayı ezerek çatlatır ve kaçak çoğu zaman aylar sonra ortaya çıkar. R410A ve R32 gibi yüksek basınçlı akışkanlarda bu hata payı daha da daralır. Tork anahtarı, hedef değere ulaşıldığında duyulur bir "klik" sesi vererek sıkmayı ne zaman bırakacağınızı söyler; his ve tecrübeye dayalı sıkmanın yerini ölçülebilir bir değer alır.

Set İçeriği ve Ağız Ölçüsüne Göre Tork Değerleri

• Ürün Kodu: 01 41 495  |  Model: CH-STW-07
• Tork Aralığı: 10-75 Nm (100-750 kgf·cm), ayarlanabilir skala
• Kafa Ölçüleri: 17, 22, 24, 26, 27, 29 mm (6 adet açık ağızlı kafa)
• Bağlantı: Kare geçmeli kafa yuvası, kafalar tek hareketle değişir
• Gövde: Krom kaplı çelik, tırtıllı ayar bileziği ve kilit topuzu
• Uyumluluk: R410A, R32, R22, R134a ve eşdeğeri akışkanlarla çalışan split klima, VRF ve soğutma sistemleri
• Sertifika: CE

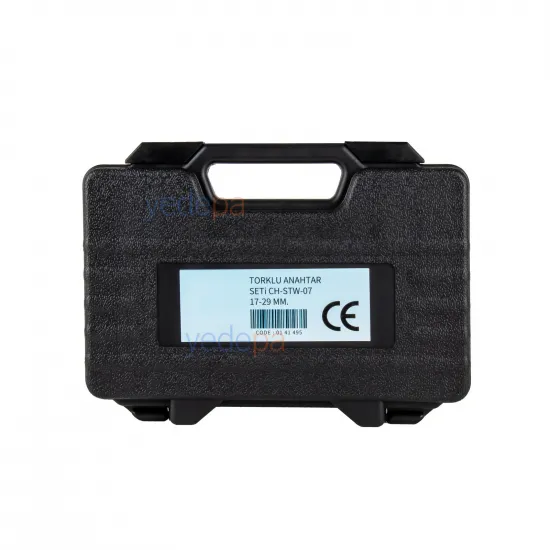

• Teslimat: Tork gövdesi + 6 kafa + kullanım kılavuzu, plastik taşıma çantasında

Üretici kılavuzunda belirtilen ayar değerleri (kutu içindeki tablodan):

• 17 mm → 18 Nm (180 kgf·cm) — 1/4" havşa rakoru
• 22 mm → 42 Nm (420 kgf·cm) — 3/8" havşa rakoru
• 24 mm → 55 Nm (550 kgf·cm) — 1/2" havşa rakoru
• 26 mm → 55 Nm (550 kgf·cm) — 1/2" havşa rakoru
• 27 mm → 65 Nm (650 kgf·cm) — 5/8" havşa rakoru
• 29 mm → 65 Nm (650 kgf·cm) — 5/8" havşa rakoru

Bu değerler kılavuzun referans tablosudur; cihaz üreticisi farklı bir tork belirtmişse onun değeri esastır. Set 1/4"-5/8" havşa rakorlarını kapsar; 3/4" ve üzeri rakorlar için daha büyük ağızlı kafa gerekir.

Kullanım Adımları, Kalibrasyon Koruması ve Uyumluluk

• 1) Kafayı takın. Rakor ölçüsüne uygun kafayı, ölçü yazan yüzü doğru tarafa gelecek şekilde kare yuvaya oturtun.
• 2) Kilidi açın. Sap ucundaki topuzu saat yönünün tersine çevirerek skalayı serbest bırakın.
• 3) Değeri ayarlayın. Dikey skalayı hedef Nm değerine getirin, yatay skalayı referans çizgisiyle aynı hizaya çevirin.
• 4) Kilitleyin. Topuzu saat yönünde çevirerek ayarı sabitleyin; aksi hâlde sıkma sırasında değer kayar.
• 5) Sıkın. Rakoru düzgün eksende sıkın; hedef torka ulaşıldığında tek bir klik sesi duyulur ve o noktada durun. Kliki duyduktan sonra zorlamaya devam etmek havşayı ezer.
• 🔧 Kullanım sonrası mutlaka 10 Nm'ye indirin. Üretici kılavuzunun özel uyarısıdır: anahtar yüksek değerde bırakılırsa iç yay sürekli baskı altında kalır, zamanla yorulur ve tork hassasiyeti bozulur. Her işten sonra skalayı en düşük değere (10 Nm veya biraz altına) çekip öyle kaldırın.
• Doğru kullanım notları: Tork anahtarını sökme işlerinde veya darbeli sıkmada kullanmayın; düşürmeyin — düşen bir tork anahtarının kalibrasyonu şüpheli hâle gelir. Havşa yüzeyini temiz ve çapaksız bırakın, gerekiyorsa üretici talimatına göre az miktarda soğutucu yağ sürün.
• Kaçak kontrolünü atlamayın. Doğru tork, kaçak testinin yerini tutmaz. Bağlantı sonrası nitrojenle basınçlandırıp kaçak kontrolü yapın, ardından derin vakum uygulayın.
