CEME CM-6811TE30DCDF Solenoid Vana – 3/8" ODF Kaynaklı, Normalde Kapalı, Kv 0,230, MOPD 25 bar

CEME CM-6811TE30DCDF, soğutma ve iklimlendirme devrelerinde sıvı hattını elektrikle açıp kapatan 2 yollu normalde kapalı (NC) solenoid vanadır. 3/8" ODF kaynaklı bağlantılıdır, orifis çapı Ø3,0 mm, Kv değeri 0,230 m³/h'tir. Bobin ve konnektör ürüne dâhildir.

Sıvı Hattını Elektrikle Açıp Kapatır — Kompresör Dururken Göç Etmeyi Önler

Solenoid vananın sıvı hattındaki asıl görevi pump-down düzenini mümkün kılmaktır. Termostat sıcaklığı yakaladığında vana kapanır, kompresör evaporatördeki akışkanı çekip alçak basınç şalterinden durur. Böylece duruş sırasında evaporatöre sıvı göçü (migration) olmaz; kalkışta kompresöre sıvı gitmez, kaçak ve karter seyrelmesi riski düşer.

Normalde kapalı (NC) demek, bobin enerjisizken vananın kapalı durmasıdır. Elektrik kesildiğinde hat kendiliğinden kapanır — güvenli taraftır. Gövde pirinç, iç aksam paslanmaz çeliktir; conta PTFE olduğu için −45 °C'ye kadar çalışır.

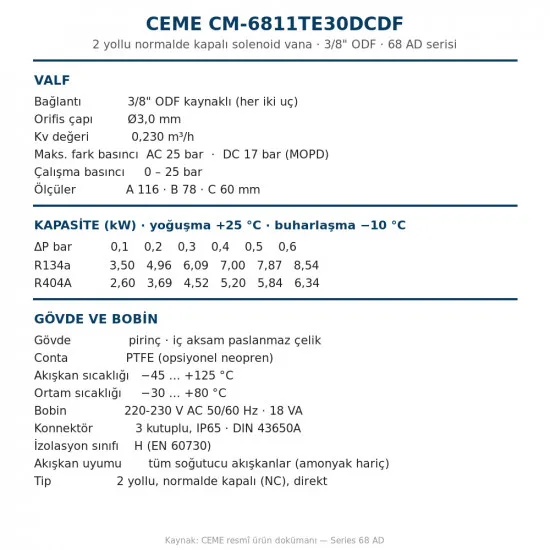

Teknik Özellikler (Resmî CEME Series 68 AD Dokümanı)

• Model: CEME CM-6811TE30DCDF · Series 68 AD
• Bağlantı: 3/8" ODF kaynaklı, her iki uç aynı ölçü
• Orifis çapı: Ø3,0 mm · Kv: 0,230 m³/h
• Maks. çalışma fark basıncı (MOPD): AC 25 bar · DC 17 bar
• Çalışma basıncı: 0 – 25 bar
• Ölçüler: A 116 · B 78 · C 60 mm
• Gövde: pirinç · iç aksam paslanmaz çelik
• Conta: PTFE (opsiyonel neopren)
• Akışkan sıcaklığı: −45 … +125 °C · ortam sıcaklığı: −30 … +80 °C
• Uyumlu akışkanlar: tüm soğutucu akışkanlar — amonyak (NH₃) hariç
• Bobin: 220-230 V AC 50/60 Hz · 18 VA · izolasyon sınıfı H (EN 60730)
• Elektrik bağlantısı: 6,3 × 0,8 fast-on terminal · 3 kutuplu konnektör, IP65 (DIN 43650A / UNI ISO 4400)
• Tip: 2 yollu, normalde kapalı (NC), direkt etkili

Valf Kapasitesi (kW)

Yoğuşma +25 °C · buharlaşma −10 °C koşulunda, valf üzerindeki basınç farkına (ΔP) göre:

Sisteminizin sıvı hattındaki gerçek basınç farkına karşılık gelen satırı okuyun. Valf, evaporatör kapasitenizin üzerinde bir değer vermelidir.

Kutu İçeriği

Vana gövdesi, bobin, 3 kutuplu konnektör ve su/neme karşı koruma kiti birlikte gelir. Montaj braketi opsiyoneldir.

• 🔧 Akış yönü şart: Gövde üzerindeki ok akış yönünü gösterir. Ters takılan solenoid vana ya hiç açmaz ya da kapanmaz — montajdan önce oku kontrol edin.
• 🔧 Montaj konumu: Vanayı bobin yukarı bakacak şekilde, yatay boru üzerine takın. Bobin aşağı bakarsa çekirdek yerçekimiyle oturmaz ve arıza yapar.
• ⚠️ Lehim uyarısı: Kaynak yaparken bobini mutlaka çıkarın ve gövdeyi ıslak bezle sarın. Bobin sargısı ve iç contalar aşırı ısıdan kalıcı zarar görür.
• ⚠️ MOPD sınırını aşmayın: Valfin açabilmesi için giriş-çıkış arasındaki fark basıncı 25 bar'ın altında olmalıdır. Yüksek fark basıncında bobin enerjili olsa da valf açmaz.
• Montaj yeri: Sıvı hattında, drayerden sonra genleşme valfinden önce. Önüne gözetleme camı konursa akışın kesildiği gözle görülür.
• Bobin sürekli enerjilidir ve elle sıcak gelir; bu normaldir. Yalıtım sınıfı H olduğu için yüksek sargı sıcaklığına dayanır.
