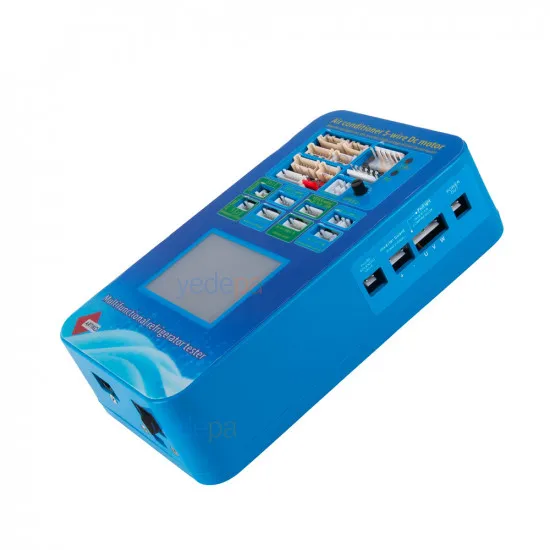

Artiko İnverter Buzdolabı ve Klima Test Cihazı – Ekranlı, İnverter Kompresör · 5 Telli DC Motor · EEV · Pulse Valf

Artiko İnverter Buzdolabı ve Klima Test Cihazı, inverter (değişken frekanslı) buzdolabı ve klima sistemlerinde arızanın hangi parçada olduğunu sahada ayırt etmek için kullanılan ekranlı bir test cihazıdır. Kompresörden fan motoruna, elektronik genleşme valfinden sıcaklık sensörüne kadar devrenin parçalarını sisteme sökmeden, tek tek çalıştırıp gözlemlemenizi sağlar.

Tek Cihazda İnverter Buzdolabı ve Klima Arızası Tespiti

İnverter sistemlerde en çok vakit kaybettiren soru şudur: arıza kartta mı, kompresörde mi, motorda mı? Klasik multimetre bu soruyu çözemez; çünkü inverter kompresör ve DC motorlar ancak doğru sinyal ve gerilim verildiğinde dönmeye başlar. Bu cihaz o sinyali kendisi üretir: parçayı doğrudan besleyip çalıştırır, gerilimi (V), akımı (A) ve frekansı (Hz) ekranda gösterir.

Ekranlı olmasının farkı. Göstergesiz test aletleri yalnız "döndü / dönmedi" bilgisi verir. Bu modelde ekrandan çalışma akımını okuyabilir, frekansı artırıp azaltarak kompresörün her frekans bandındaki davranışını izleyebilirsiniz. Akım normal aralıktaysa parça sağlam, arıza karttadır — teşhis buradan netleşir.

Test Edilebilen Parçalar ve Soket Yapısı

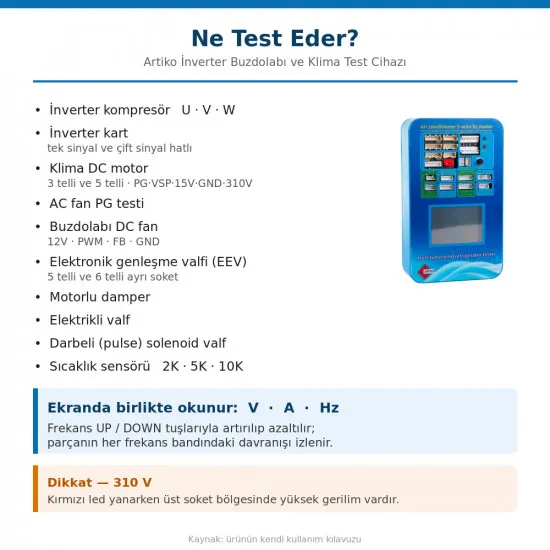

• İnverter kompresör: U · V · W çıkışı, arıza (fault) uyarı lambalı
• İnverter kart: tek sinyal hatlı ve çift sinyal hatlı kart testi · ayrı PWM sinyal girişi (+/−)

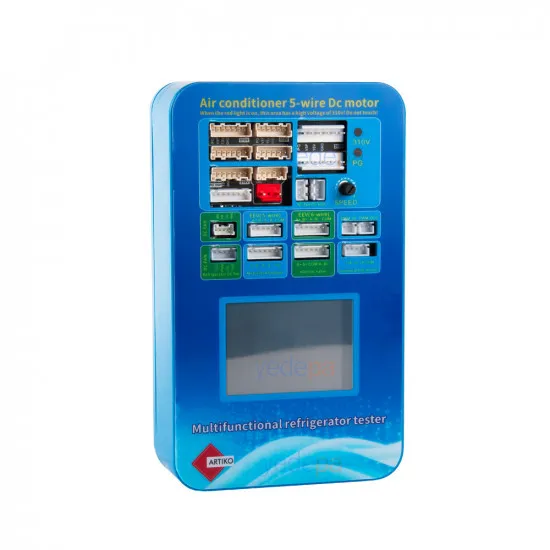

• Klima DC motor: 3 telli ve 5 telli motorlar için altı ayrı soket — PG · VSP · 15V · GND · 310V pin düzeni · ayrıca AC fan PG test soketi
• Buzdolabı DC fan: 12V · PWM · FB · GND · ilave DC FAN soketi (GND · FB · 12V · PWM)
• Elektronik genleşme valfi (EEV): 5 telli ve 6 telli ayrı soket (A+ B+ A− B− COM)
• Motorlu damper: A+ B+ A− B− HE
• Elektrikli valf: A+ B+ COM A− B−
• Darbeli (pulse) solenoid valf: pozitif ve negatif darbe ayrı ayrı verilir
• Sıcaklık sensörü: 2K · 5K · 10K + COM uçları

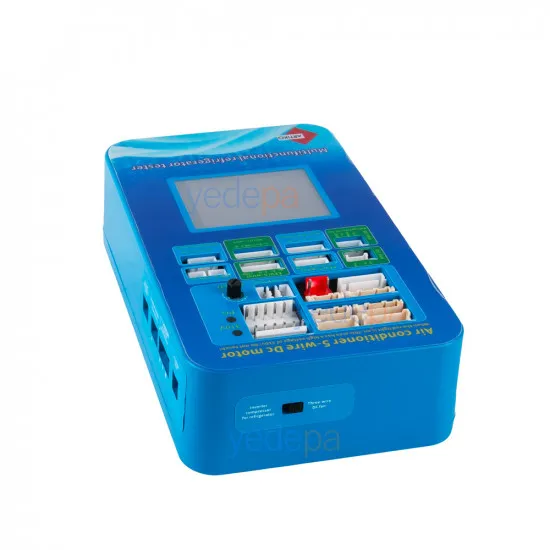

• Diğer: PWM IN / PWM OUT · POWER OUT · devir ayarı için SPEED potansiyometresi · 310V ve PG durum ledleri

Kılavuzunda ayrıca davlumbaz inverter motoru ve çamaşır makinesi inverter motorunun da aynı soketlerden test edilebildiği belirtilmektedir.

Ekran ve Kullanım

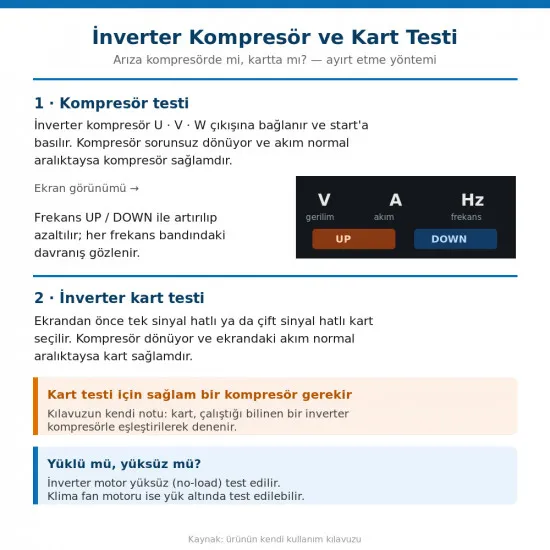

• İnverter kompresör testi: ekranda V · A · Hz birlikte görünür; UP / DOWN tuşlarıyla frekans artırılıp azaltılır.
• İnverter kart testi: önce tek sinyal veya çift sinyal seçilir, ardından voltmetre ve ampermetre değerleri okunur.
• Pulse valf testi: pozitif ve negatif darbe ayrı ayrı verilir; valften yön değiştirme sesi geliyor ve akış yönü değişiyorsa valf sağlamdır.
• Kumanda üç tuşludur: start · pause · return.

• ⚠️ 310 V uyarısı: Cihazın üzerinde açıkça yazdığı gibi — kırmızı led yanıyorken üst soket bölgesinde 310 V yüksek gerilim vardır, dokunmayın. Bağlantıları daima cihaz kapalıyken yapın.
• 🔧 İnverter kart testi için sağlam bir kompresör gerekir. Kılavuzun kendi notu: kart testinde, çalıştığı bilinen bir inverter kompresör kart ile eşleştirilir; kompresör dönüyor ve akım normal aralıktaysa kart sağlamdır.
• 🔧 İnverter motor yüksüz test edilir (no-load); klima fan motoru ise yük altında test edilebilir.

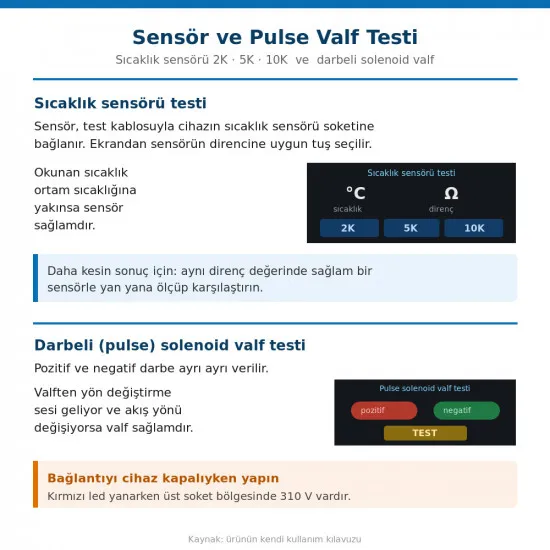

• Sıcaklık sensörü ölçümü: sensör 2K / 5K / 10K uçlarından bağlanır ve okunan direnç, ortam sıcaklığındaki beklenen değerle karşılaştırılır. Daha kesin sonuç için sağlam bir sensörle yan yana ölçüm önerilir.

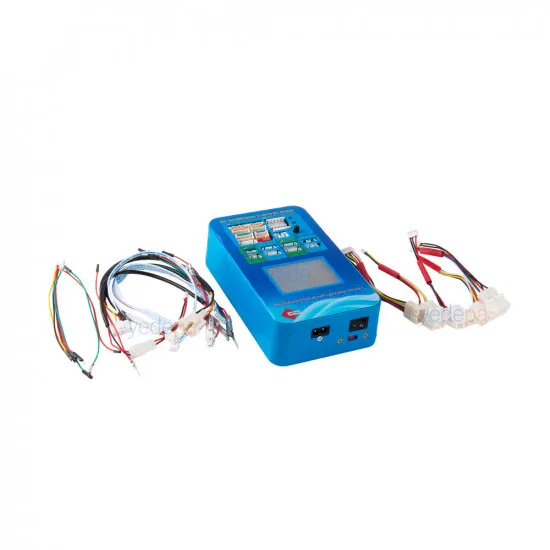

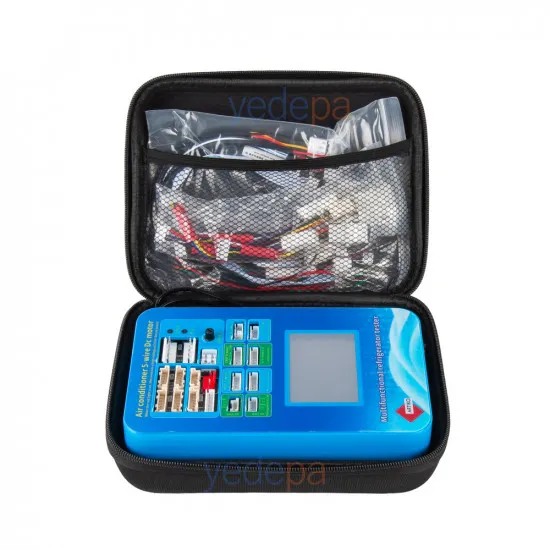

• Kutu içeriği: cihaz, taşıma çantası ve çok soketli test kablosu seti birlikte verilir. Şebeke kablosu figür-8 (IEC C7) tiptedir; cihaz üzerinde açma-kapama anahtarı ve sigorta bulunur.
