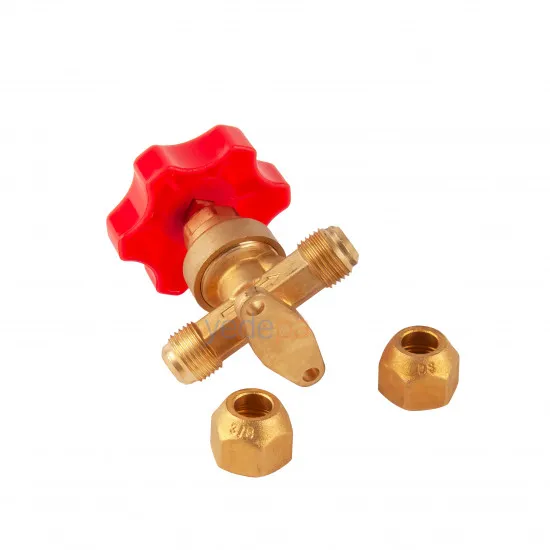

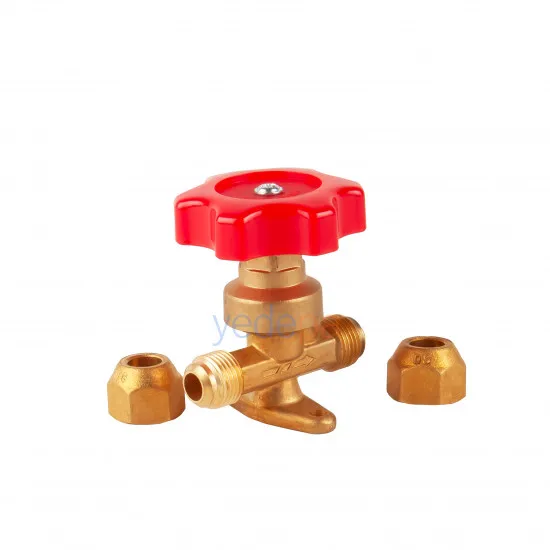

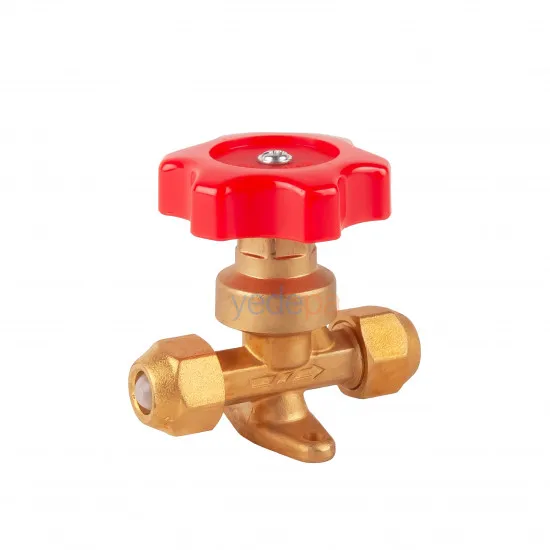

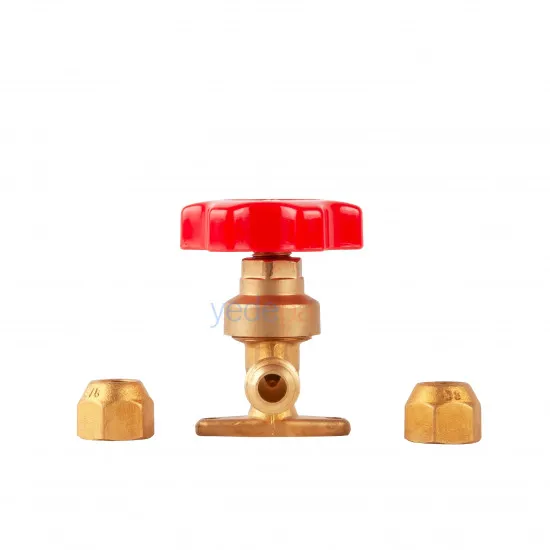

Ara Vana 1/4 inç – Havşalı (Flare) Manuel Kesme Vanası, Somunlu

Ara vana, soğutma ve iklimlendirme hattına takılan, elle açılıp kapatılan kesme vanasıdır. İki ucu da havşa (flare) rakorludur; bağlantı somunları ürünle birlikte gelir. Gövde pirinç, volan kırmızı plastiktir. Altındaki delikli ayak sayesinde panoya ya da şasiye vidalanabilir, gövde üzerindeki ok akış yönünü gösterir.

Bu üründe bağlantı ölçüsü 1/4 inçtir ve hattın her iki tarafı da aynı ölçüdedir.

Ne İşe Yarar?

Sistemin bir bölümünü, tesisatın tamamını boşaltmadan izole etmeye yarar. Servis sırasında en çok şu işlerde kullanılır:

• Kurutucu filtre, gözetleme camı ya da genleşme valfi değişiminde hattı kapatıp yalnız o bölümü boşaltmak.
• Kompresör değişiminde sistemin geri kalanındaki gazı hatta tutmak.
• Kaçak aramada hattı bölümlere ayırarak kaçağın hangi tarafta olduğunu daraltmak.
• Uzun duruşlarda likit hattını kapatarak gazın kompresöre göç etmesini engellemek.

Teknik Özellikler

• Tip: Manuel kesme vanası (volanlı)
• Bağlantı: 1/4 inç havşa (flare) — her iki uçta
• Somun: İki adet bağlantı somunu ürüne dâhildir
• Gövde: Pirinç
• Volan: Kırmızı plastik
• Montaj: Delikli ayak ile vidalanabilir
• Akış Yönü: Gövde üzerinde ok ile işaretli

Sipariş Öncesi: Havşa mı, Kaynak mı?

Bu vana havşalı (flare) bağlantılıdır — boru ucuna havşa açılmış olması gerekir. Lehim/kaynak (ODF) bağlantılı bir vana arıyorsanız bu ürün uymaz. Ölçü, bağlanacak bakır borunun dış çapıyla eşleşmelidir; 1/4 inç vana 1/4 inç boruya takılır, ara adaptörle ölçü büyütmek sızdırma riski yaratır.

Montaj Notları

• Boru ucuna düzgün ve çapaksız havşa açılır; havşa yüzeyi çizikse sızdırır.
• Havşa bağlantısında teflon bant ya da dekapan kullanılmaz; sızdırmazlık havşa yüzeyinin somunla sıkılmasıyla sağlanır.
• Somun aşırı sıkılmaz; fazla tork havşayı yarar. Mümkünse tork anahtarı kullanın.
• Vana akış yönü okuna uygun yerleştirilir.
• Montaj sonrası bağlantı noktaları kaçak kontrolünden geçirilir.
