4 Yollu Vanalar Nedir? Klima Sisteminin Kalbi

4 yollu vanalar, ısı pompası ve split klima sistemlerinin soğutma modundan ısıtma moduna geçişini sağlayan, soğutucu akışkanın yön değiştirmesinden sorumlu kritik bileşenlerdir. Reversing valve olarak da bilinen bu vanalar, kompresörden çıkan yüksek basınçlı gazın iç üniteye mi yoksa dış üniteye mi gideceğine karar veren bir trafik polisi gibi çalışır. Yedepa.com olarak HVAC ustaları, soğutma teknisyenleri ve servis hizmeti veren profesyoneller için Danfoss ve Dunan markalarının orijinal ürünlerini stoklarımızda bulunduruyoruz.

Inverter klimaların, VRF sistemlerin ve ısı pompalı su ısıtıcıların yaygınlaşmasıyla birlikte 4 yollu vanaların önemi her geçen yıl artıyor. Doğru kapasitedeki ve doğru bağlantı ölçüsündeki bir vana, sistemin verimini doğrudan etkilediği gibi kompresörün ömrünü de uzatıyor. Yanlış seçilmiş bir 4 yollu vana ise soğutma performansının düşmesine, akışkan kaçaklarına ve hatta kompresör yanmasına kadar varan ciddi arızalara yol açabiliyor. Bu rehberde 4 yollu vana çeşitlerini, çalışma prensibini, model seçimini ve bakım önerilerini ustalarımıza yönelik teknik dilde aktaracağız.

Teknik Detaylar ve Çalışma Prensibi

4 yollu vana, içerisinde bir pilot solenoid ve ana sürgü (slide) mekanizması barındıran pirinç gövdeli bir komponenttir. Vana üzerinde dört adet bakır boru bağlantısı bulunur: biri kompresör basma hattına (discharge), biri kompresör emme hattına (suction), biri iç ünite ısı eşanjörüne, biri de dış ünite ısı eşanjörüne gider. Pilot solenoide enerji geldiğinde küçük bir basınç farkı oluşur ve bu fark, ana sürgüyü diğer tarafa kaydırarak akışkan yönünü tersine çevirir.

Soğutma modunda kompresörden çıkan sıcak gaz dış üniteye yönlendirilir, dış ünite kondenser görevi görür ve içeriden ısı atılır. Isıtma modunda ise solenoid devreye girer, sürgü kayar ve sıcak gaz iç üniteye yönlendirilir; böylece iç ünite kondenser, dış ünite evaporatör olur. Bu mekanizmanın sağlıklı çalışması için akışkan tarafında temiz bir devre, elektriksel tarafta ise stabil bir 220V AC bobin beslemesi şarttır. Üretici firmalar, vananın çalışma sıcaklığını genellikle -30°C ile +130°C arasında belirler; örneğin Danfoss STF-5002G3 modeli tam bu aralıkta çalışmak üzere sertifikalandırılmıştır.

Tip ve Model Çeşitleri

4 yollu vanalar kapasiteye, bağlantı ölçüsüne ve uyumlu olduğu akışkan tipine göre sınıflandırılır. Yedepa.com'da satılan ürünleri ana hatlarıyla şu şekilde gruplayabiliriz:

Küçük kapasite (1-3 HP, 9.000-37.500 BTU): Mono split klimalar ve küçük ticari soğutucular için Dunan DSF-4, DSF-9, DSF-9B ve DSF-11B serileri öne çıkar.
Orta kapasite (3-5 HP, 36.000-68.000 BTU): Salon klimalarında, kaset tipi iç ünitelerde ve küçük VRF dış ünitelerinde Dunan DSF-20 modeli yaygın kullanılır.
Yüksek kapasite (5-15 HP, 116.000-170.000 BTU): Ticari klima sistemleri, ısı pompaları ve büyük VRF santralleri için Dunan DSF-34H ve DSF-50 modelleri tercih edilir.
Endüstriyel kapasite (15 HP üzeri): Soğuk hava depoları, çiller grupları ve büyük endüstriyel ısı pompalarında Danfoss STF-2011G3, STF-1511G3 ve STF-5002G3 serileri kullanılır.

Akışkan uyumu açısından modern vanaların büyük çoğunluğu R410A, R32 ve R22 ile çalışacak şekilde tasarlanır. Yeni nesil çevre dostu akışkan R32'ye geçiş hızlanırken, eski R22 sistemlerin servis ihtiyacı da devam ettiği için Yedepa.com olarak her iki nesli destekleyen ürünleri stoklarımızda tutuyoruz.

Danfoss ve Dunan Markaları Hakkında

Danfoss, Danimarka merkezli, 1933'ten beri soğutma ve iklimlendirme komponentleri üreten dünya devi bir firmadır. STF serisi 4 yollu vanaları, endüstriyel uygulamalarda ve yüksek kapasiteli ısı pompalarında referans çözüm olarak kabul edilir. Pirinç gövde işçiliği, sızdırmazlık testleri ve uzun ömürlü solenoid bobinleri Danfoss'u öne çıkaran teknik özelliklerdir.

Dunan, Çin merkezli olmakla birlikte küresel HVAC pazarında Daikin, Midea ve Gree gibi büyük üreticilerin OEM tedarikçisi konumundadır. DSF serisi, fiyat-performans dengesi sayesinde Türkiye pazarında özellikle servis ustaları tarafından tercih edilen bir seri haline gelmiştir. Yedepa.com'da Dunan'ın 1 HP'den 15 HP'ye kadar geniş bir kapasite yelpazesini bulabilirsiniz.

Hangi Modeli Seçmeli? Karar Rehberi

Doğru 4 yollu vana seçimi üç temel parametreye bağlıdır: sistem kapasitesi (BTU veya HP), bakır boru bağlantı ölçüleri ve akışkan tipi. Aşağıdaki karşılaştırma tablosu, Yedepa stoğundaki ürünler arasında hızlı karar vermenizi sağlayacaktır:

Model	Marka	Bağlantı (Giriş x Çıkış)	Kapasite	Akışkan
DSF-4	Dunan	5/16" x 3/8"	13.500 BTU	R410A/R32/R22
DSF-9 / DSF-9B	Dunan	3/8" x 1/2" - 5/8"	30.500 BTU	R410A/R32/R22
DSF-11B	Dunan	1/2" x 5/8"	37.500 BTU	R410A/R32/R22
DSF-20	Dunan	1/2" x 3/4"	68.000 BTU	R410A/R32/R22
DSF-34H	Dunan	3/4" x 7/8"	116.000 BTU	R410A/R32/R22
DSF-50	Dunan	7/8" x 1 1/8"	170.000 BTU	R410A/R32/R22
STF-2011G3	Danfoss	7/8" x 1 1/8"	Endüstriyel	HFC/HCFC
STF-1511G3	Danfoss	7/8" x 1 1/8"	Endüstriyel	HFC/HCFC
STF-5002G3	Danfoss	2 1/8" x 1 5/8"	Büyük Endüstriyel	HFC/HCFC

Eğer servis verdiğiniz klima 9.000-12.000 BTU'luk bir mono split ise Dunan DSF-9 veya DSF-9B sizin için ideal olacaktır. 18.000 BTU'luk salon klimalarında DSF-11B, 24.000-36.000 BTU'luk daha büyük sistemlerde ise DSF-20 tercih edilmelidir. Ticari kaset ve kanal tipi klimalar için DSF-34H, VRF dış üniteleri ve ısı pompaları için ise DSF-50 veya Danfoss STF serisi uygundur.

Yedepa.com'da Bulabileceğiniz 4 Yollu Vanalar

Yedepa.com olarak HVAC ustalarının ihtiyaç duyabileceği tüm kapasite aralığında orijinal 4 yollu vana stoklarımızı güncel tutuyoruz. Aşağıda öne çıkan modellerimiz yer almaktadır:

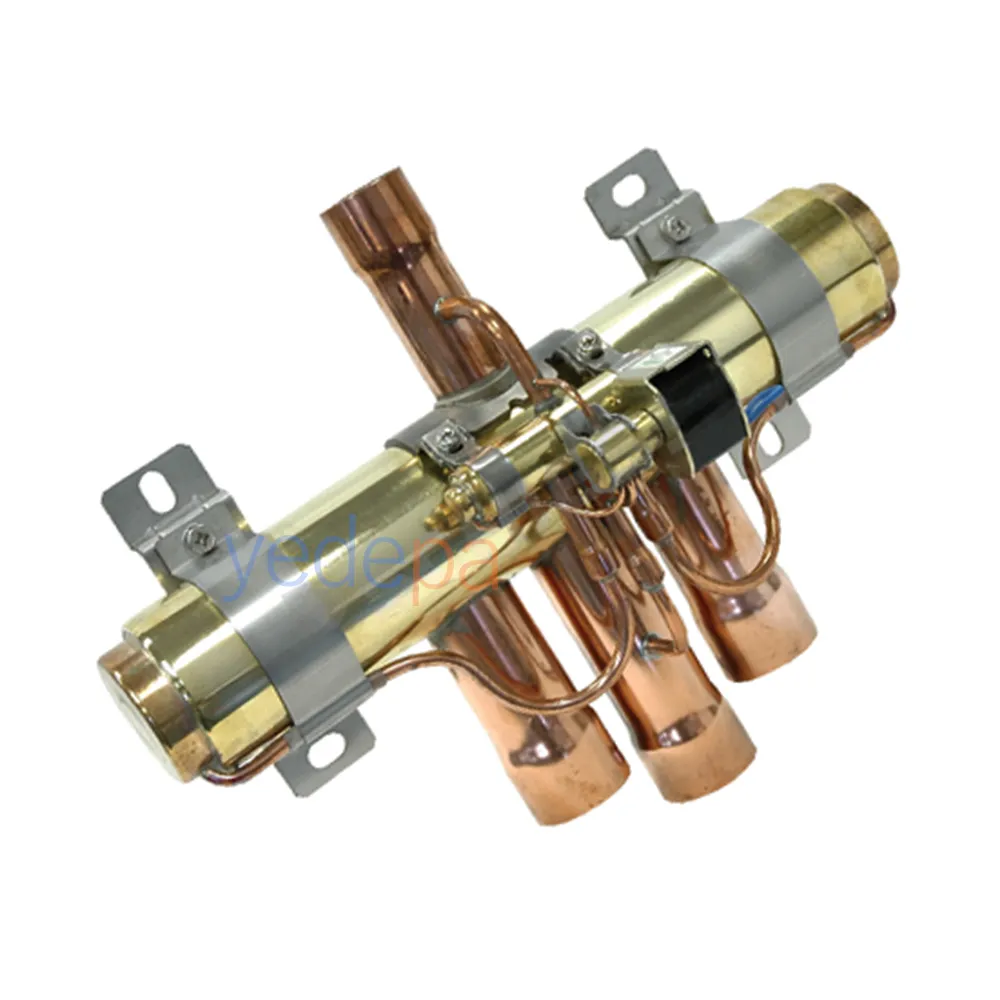

Danfoss STF-5002G3: 2 1/8" x 1 5/8" bağlantı, -30°C ile +130°C akışkan sıcaklık aralığı, büyük endüstriyel ısı pompası ve çiller uygulamaları için.

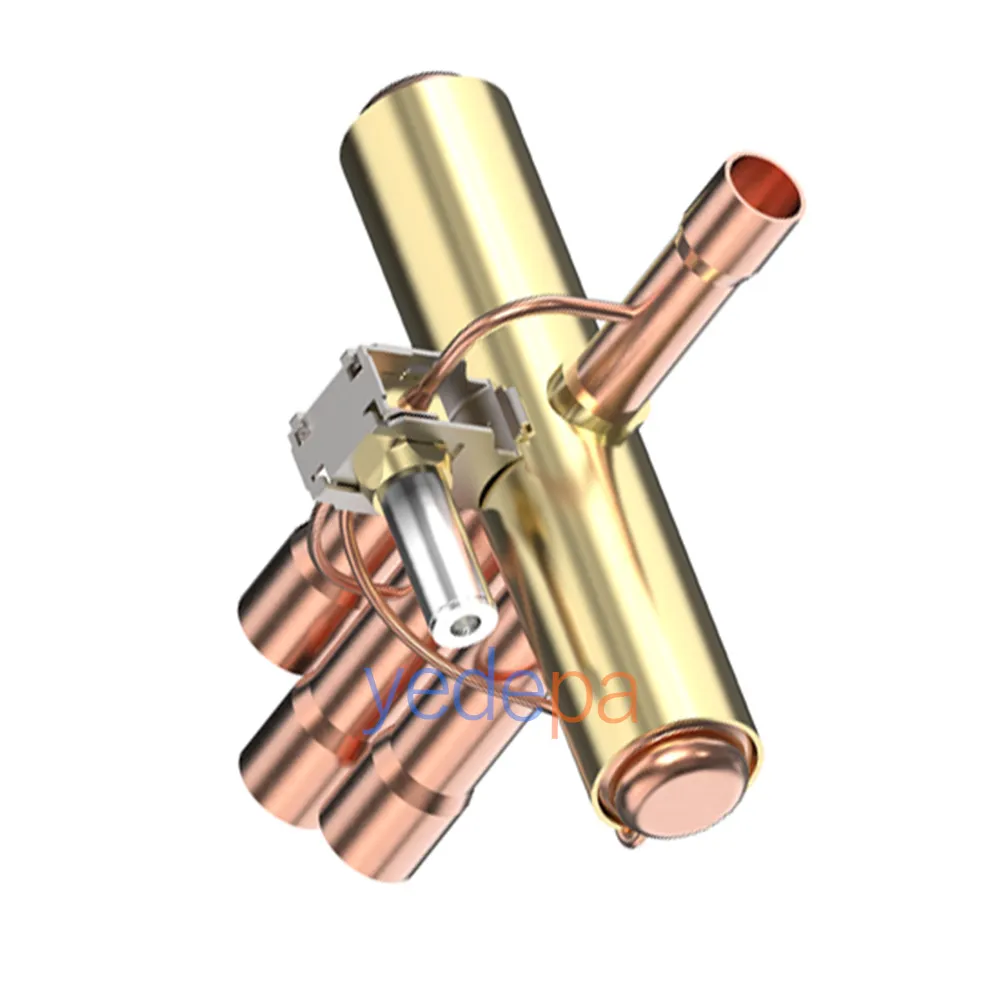

Danfoss 061L1219 STF-2011G3: 7/8" x 1 1/8" bağlantı, ticari klima ve orta ölçek ısı pompası uygulamaları için referans çözüm.
Danfoss 061L1224 STF-1511G3: 7/8" x 1 1/8" bağlantı, kompakt yapısıyla servis montajı kolaylaştıran model.
Dunan DSF-50: 7/8" x 1 1/8" bağlantı, 13.9 m³/h debi, 170.000 BTU kapasite — VRF ve ısı pompası dış üniteleri için tercih edilen ekonomik çözüm.
Dunan DSF-34H: 3/4" x 7/8" bağlantı, 12.3 m³/h debi, 116.000 BTU — kaset ve kanal tipi iç ünitelerin yedek parça ihtiyacı için.
Dunan DSF-20: 1/2" x 3/4" bağlantı, 7.2-8.0 m³/h debi, 68.000 BTU — salon klimaları için en yaygın seçim.
Dunan DSF-11B: 1/2" x 5/8" bağlantı, 3.6 m³/h debi, 37.500 BTU — 18.000 BTU split klimalar için ideal.
Dunan DSF-9B: 3/8" x 5/8" bağlantı, 3.0 m³/h debi, 30.500 BTU — 12.000 BTU klimalarda yaygın kullanım.
Dunan DSF-9: 3/8" x 1/2" bağlantı, 3.0 m³/h debi, 30.500 BTU — küçük çıkış ölçüsü ile kompakt iç üniteler için.
Dunan DSF-4: 5/16" x 3/8" bağlantı, 1.7 m³/h debi, 13.500 BTU — 9.000 BTU mono split klimaların standart yedeği.

Profesyonel Seçim Kriterleri

Ustaların ve teknisyenlerin 4 yollu vana seçerken dikkat etmesi gereken kriterleri sıralayalım:

BTU veya HP eşleşmesi: Vana kapasitesi, sistemin kompresör kapasitesine yakın olmalıdır. Çok küçük seçilmiş vana basınç düşümü yaratırken, çok büyük seçilmiş vana sürgünün tam oturmamasına ve iç sızıntıya yol açabilir.
Bağlantı çapı uyumu: Vananın bakır boru ölçüleri sistemin gaz (basma) ve sıvı (emme) hatlarıyla birebir uyumlu olmalı. Redüksiyon kullanmak son çare olmalıdır.
Akışkan uyumu: R32 sistemler için R32 onaylı vana, R410A için R410A onaylı vana seçilmeli. R22 kullanan eski sistemlerde HCFC uyumlu modeller tercih edilmelidir.
Solenoid voltajı: Türkiye pazarı için 220V AC 50Hz standart bobin tercih edilmeli. İhracat ürünlerinde 110V bobinler de olabilir, dikkat edilmelidir.
Sertifikasyon: CE, UL ve EN378 sertifikalı ürünler tercih edilmeli; sertifikasız ucuz vanalar kısa sürede iç sızıntı yapabilir.
Montaj pozisyonu: 4 yollu vana üreticinin belirttiği yatay veya dikey konumda monte edilmelidir; yanlış pozisyon sürgü hareketini bozabilir.

Kullanım ve Bakım Önerileri

4 yollu vananın uzun ömürlü çalışması için montaj ve bakım aşamasında dikkat edilmesi gereken çok kritik detaylar vardır. Lehimleme yaparken vana gövdesini ıslak bezle sarmak ve vananın iç sıcaklığını 120°C'nin altında tutmak şarttır; aksi halde içerideki teflon ve plastik contalar erir, sürgü hareketsiz kalır.

Sistemde mutlaka filtre kurutucu (filter drier) kullanılmalı ve gaz şarjı öncesinde vakum işlemi 500 mikrona kadar düşürülmelidir. Sistemde kalan nem, vana içindeki bakır parçaları oksitleyerek sürgü tıkanmasına neden olur. Kompresör değişimlerinde 4 yollu vananın da kontrol edilmesi, eski yağ ve metal talaşının vana içine yerleşmiş olabileceği için tavsiye edilir.

Servis sırasında vana takılı kaldı şikayetiyle karşılaştığınızda ilk kontrol noktası solenoid bobinidir. Bobin direncini multimetre ile ölçün (genelde 1.000-1.500 ohm aralığındadır). Bobin sağlamsa ana sürgünün mekanik olarak sıkıştığı düşünülmeli, sistem basıncı eşitlendikten sonra hafif darbe veya yön değiştirme komutu tekrarlanmalıdır.

Sık Sorulan Sorular (FAQ)

S1: 4 yollu vana ne işe yarar?
4 yollu vana, ısı pompası ve split klimalarda soğutucu akışkanın yönünü değiştirerek sistemin soğutma ve ısıtma modları arasında geçiş yapmasını sağlar. Bu vana olmadan klimaların ısıtma fonksiyonu çalışmaz.

S2: 12.000 BTU klimam için hangi Dunan vanasını almalıyım?
12.000 BTU mono split klimalar için Dunan DSF-9 veya DSF-9B en uygun seçimdir. Cihazınızın bakır boru ölçüsünü kontrol ettikten sonra Yedepa.com üzerinden hızlıca sipariş verebilirsiniz.

S3: Vanayı değiştirirken gaz şarjını yeniden mi yapmalıyım?
Evet. Vana değişimi sistemin tamamen boşaltılmasını gerektirir; yeni vana montajı sonrasında 500 mikron altına vakum çekilmeli ve üreticinin önerdiği miktarda taze gaz şarjı yapılmalıdır.

S4: R32 akışkanlı klimamda R410A vanası kullanabilir miyim?
Modern Dunan DSF serisi vanaların büyük çoğunluğu R410A, R32 ve R22 ile uyumlu olarak üretilmektedir. Yine de etiketi mutlaka kontrol edin; sadece R22 için üretilmiş eski vanalar yüksek basınçlı R410A/R32 sistemlerinde patlama riski yaratır.

S5: Danfoss ve Dunan arasındaki fark nedir?
Danfoss endüstriyel uygulamalarda referans bir markadır, fiyatı daha yüksektir ama uzun ömür ve sertifikasyon konusunda öndedir. Dunan ise küresel OEM tedarikçisi olarak fiyat-performans dengesinde öne çıkar; ticari ve konut tipi uygulamalarda yaygın kullanılır.

S6: 4 yollu vana arızası nasıl anlaşılır?
En yaygın belirtiler şunlardır: klima ısıtmada soğuk üflemesi (veya tam tersi), iki mod arasında geçiş yapamaması, dış üniteden anormal ses gelmesi ve sistem basınçlarının düşük-yüksek arasında gidip gelmesi. Bu durumlarda önce solenoid bobini, sonra ana sürgü kontrol edilmelidir.

S7: Yedepa.com'dan sipariş verdiğim 4 yollu vana ne kadar sürede gelir?
Yedepa.com'da stokta olan Danfoss ve Dunan 4 yollu vanalar Türkiye genelinde anlaşmalı kargo firmalarıyla gönderilir. Stoktaki ürünler için kargo süreçleri sipariş onayı sonrasında işletilir, takip bilgisi SMS ve e-posta ile iletilir.

Sonuç ve Yedepa Avantajları

4 yollu vana, klima ve ısı pompası sistemlerinin kalbinde yer alan, doğru seçildiğinde sistem ömrünü uzatan, yanlış seçildiğinde ise pahalı arızalara yol açan kritik bir komponenttir. HVAC ustaları ve servis teknisyenleri için doğru kapasitede, doğru bağlantı ölçüsünde ve doğru akışkan uyumunda vana seçmek, hem müşteri memnuniyeti hem de servis kalitesi açısından belirleyicidir.

Yedepa.com olarak sadece Danfoss ve Dunan gibi sektörün referans markalarının orijinal ürünlerini sunuyoruz. Her ürün için OEM kodu, fitment bilgisi, bağlantı ölçüleri ve uyumlu akışkan listesi ürün sayfasında detaylı şekilde paylaşılır. Stok yönetimi, fiyat şeffaflığı ve teknik destek konularında ustalarımızın yanındayız. Soğutma teknisyenleri için ürün karşılaştırma, muadil bulma ve hızlı sipariş süreçleri Yedepa.com'un öne çıkan avantajlarındandır. 4 yollu vana ihtiyacınız için kategori sayfamızı inceleyebilir, ürün açıklamalarındaki teknik detaylardan faydalanarak siparişinizi güvenle verebilirsiniz.
