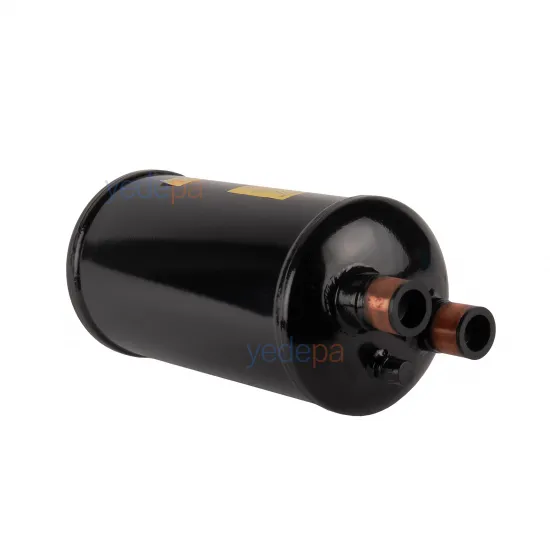

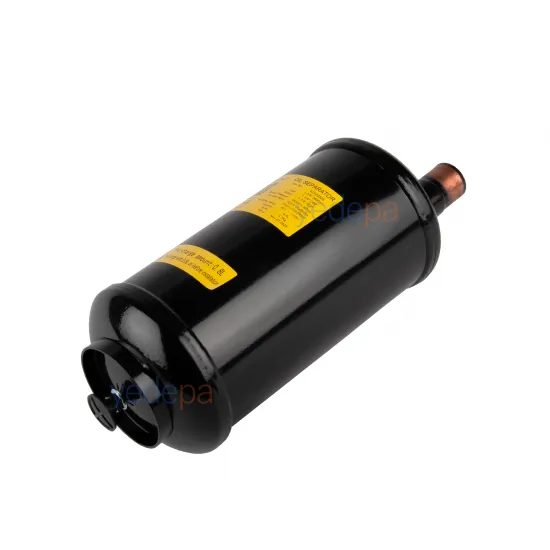

HPEOK PKW-569011 Kompresör Yağ Ayırıcı (Yağ Seperatörü) | 1-3/8 inç ODF Kaynaklı, 46 bar | R22, R134a, R404A, R407C, R502, R507 Uyumlu

HPEOK PKW-569011, soğutma devresinin basma (discharge) hattına takılan kompresör yağ ayırıcısıdır — sahadaki adıyla yağ seperatörü. Kompresörün bastığı sıcak gazın içindeki yağ zerreciklerini ayırır ve yağı doğrudan kartere geri gönderir. Bağlantısı 1-3/8 inç ODF kaynaklı, giriş ve çıkış aynı ölçüdedir.

Neden gerekir: kompresör her çevrimde bir miktar yağı gazla birlikte devreye basar. Yağ ayırıcı yoksa bu yağ evaporatör ve boru hatlarında birikir; ısı transferi düşer, kompresörün karterindeki yağ seviyesi azalır ve yataklar yağsız kalır. Uzun boru hatlı, çok evaporatörlü ve düşük sıcaklık uygulamalarında bu kayıp hızlanır.

Ayrılan yağ gövdenin altında toplanır; şamandıralı yağ dönüş valfi seviye yükseldiğinde açılarak yağı kompresör karterine geri verir, seviye düşünce kapanır — böylece sıcak gaz kaçışı olmaz. Gövdenin altındaki M10 saplama ile şasiye sabitlenir.

🚨 Montajdan Önce: 0,8 L Yağ Şarjı

Yağ ayırıcı devreye alınmadan önce gövdesine 0,8 litre soğutma yağı konulmalıdır. Bu ön şarj, şamandıranın ilk çalıştırmadan itibaren doğru seviyeden çalışmasını sağlar; aksi hâlde sistem ilk saatlerde kompresörden yağ çeker ve karter seviyesi tehlikeli biçimde düşer. Kullanılacak yağ, kompresörün kendi yağ tipiyle aynı olmalıdır (mineral veya POE).

Üretici dokümanındaki ön yağ tablosu bu modeli 800 ml grubunda listeler. Ön yağ konulmadan devreye alınırsa yağ dönüş şamandıra düzeneği zarar görebilir.

Teknik Özellikler

• Marka / tip: HPEOK PKW-569011
• Ürün tipi: Kompresör yağ ayırıcı (yağ seperatörü), şamandıralı yağ dönüşlü

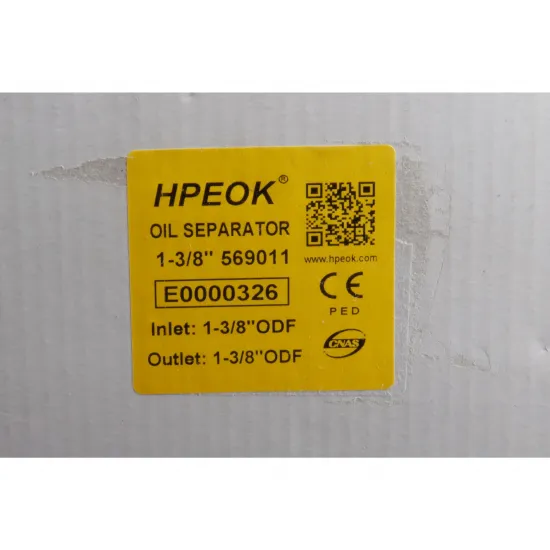

• Bağlantı: 1-3/8 inç ODF kaynaklı (lehim) — giriş ve çıkış aynı ölçü
• Gövde çapı: Ø159 mm
• Yükseklik: 394 mm (39,4 cm)
• Gövde hacmi: 6,4 L
• Net ağırlık: 5,7 kg
• Tasarım basıncı: 46 bar (4.600 kPa / 667 psi)
• Çalışma sıcaklığı: −10 °C … +120 °C
• Ön yağ şarjı: 0,8 L (montaj öncesi zorunlu)
• Montaj bağlantısı: M10 saplama
• Gövde: Çelik, epoksi toz boya kaplı
• Belgelendirme: CE / PED, CNAS
• Menşe: Çin

Uyumlu Soğutucu Akışkanlar

Ürün etiketinde listelenen akışkanlar: R22, R134a, R404A, R407C, R502, R507. HCFC ve HFC devrelerinde, mineral ve POE yağla çalışır.

Hangi Sistemlerde Kullanılır

• Uzun boru hatlı tesisatlar — yağın kompresöre dönme yolu uzadıkça kayıp artar.
• Düşük sıcaklık devreleri — soğukta yağ koyulaşır, evaporatörde takılı kalır.
• Çok evaporatörlü market ve soğuk oda sistemleri — yağ hatlarda dağılır.
• Paralel (rack) kompresör grupları — yağ dengesi kritiktir.
• Yarı hermetik ve vidalı kompresörlü ticari soğutma tesisatları.

Ölçü Seçimi

Yağ ayırıcı basma borusuyla aynı çapta seçilir. HPEOK yağ ayırıcı serisinde bağlantı ölçüleri 1/2 inç, 5/8 inç, 7/8 inç, 1-1/8 inç, 1-3/8 inç ve 1-5/8 inçtir. Bu model 1-3/8 inç hat içindir. Ölçü büyüdükçe gövde hacmi ve gereken ön yağ şarjı da artar: 1-1/8 inç modelde 0,45 L, bu modelde 0,8 L, 1-5/8 inç modelde 0,9 L.

🪤 Üretici kataloğunda 1-3/8 inç bağlantıyla iki ayrı gövde bulunur: ince gövdeli PKW-559011 (Ø102 mm × 524 mm) ve geniş gövdeli PKW-569011 (Ø159 mm × 394 mm). Bu ürün geniş gövdeli olandır — daha kısa ama daha hacimlidir, bu yüzden yükseklik kısıtı olan montajlarda avantaj sağlar.

Montaj Notları

• Dik konumda, kompresör basma çıkışı ile kondenser girişi arasına takılır.
• Kompresöre yakın, ancak titreşimi doğrudan almayacak şekilde konumlandırılır; altındaki M10 saplama ile sabitlenir.
• Yağ dönüş hattı kompresör karterine bağlanır; bu hatta bir servis vanası bulundurulması bakımı kolaylaştırır.
• Üretici, yağ ayırıcı çıkışı ile kondenser arasına tek yönlü çek valf konulmasını önerir; böylece duruş süresince akışkanın kondenserden geri göç etmesi engellenir.
• Gövdenin soğumasını önleyin. Soğuyan gövdede soğutucu akışkan yoğuşur ve yağı seyreltir; soğuk ortamda monte ediliyorsa izolasyon veya ısıtıcı bant uygulanır.
• Yağ ayırıcı, kompresör basma sıcaklığında veya ona yakın çalıştığında en verimli ayırmayı yapar.
• Lehim sırasında gövde ıslak bez veya ısı macunu ile korunur, azot akışı altında lehimlenir.
• Devreye almadan önce 0,8 L yağ konulur, ardından vakum çekilip gaz basılır.

Sıkça Sorulan Sorular

Yağ ayırıcı devrenin neresine takılır?

Kompresörün basma (discharge) hattına, kompresör çıkışı ile kondenser girişi arasına dik konumda takılır. Emiş hattına takılan likit tutucu (akümülatör) ile karıştırılmamalıdır; o alçak basınç tarafındadır ve farklı iş yapar.

Montajdan önce ne kadar yağ konulmalı?

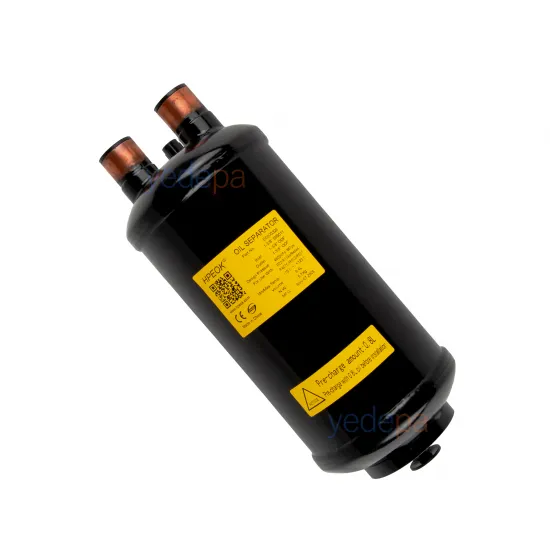

Bu modelde 0,8 litre. Ürünün üzerindeki uyarı etiketinde de bu değer yazılıdır. Kullanılacak yağ kompresörün kendi yağ tipiyle aynı olmalıdır.

Yağ ayırıcı olmadan sistem çalışmaz mı?

Çalışır, ancak kompresörden çıkan yağ devrede birikmeye başlar. Uzun boru hatlı, düşük sıcaklıklı veya çok evaporatörlü sistemlerde bu birikme ısı transferini düşürür ve karter yağ seviyesini azaltır. Bu tür devrelerde yağ ayırıcı kompresör ömrünü doğrudan etkiler.

Yağ kompresöre nasıl geri döner?

Gövdede biriken yağ seviyesi yükseldiğinde şamandıralı valf açılır ve yağ, basınç farkıyla kompresör karterine akar; seviye düşünce valf kapanır. Böylece sıcak gazın kaçması önlenir.

Ölçüleri ve ağırlığı nedir?

Gövde çapı Ø159 mm, yükseklik 394 mm (39,4 cm), gövde hacmi 6,4 L, net ağırlık 5,7 kg'dır. Aynı 1-3/8 inç bağlantıya sahip ince gövdeli PKW-559011 modeli ise Ø102 mm × 524 mm'dir.

Hangi ölçüyü seçmeliyim?

Yağ ayırıcı basma borusuyla aynı çapta seçilir — bu model 1-3/8 inç hat içindir. Seride 1/2, 5/8, 7/8, 1-1/8, 1-3/8 ve 1-5/8 inç ölçüler bulunur.

Hangi gazlarla kullanılır?

Ürün etiketinde R22, R134a, R404A, R407C, R502 ve R507 listelenmiştir. Tasarım basıncı 46 bar (4.600 kPa / 667 psi), çalışma sıcaklığı −10 °C ile +120 °C arasıdır.
