NTC დატჩიკების სახეები და კატიოლის ტემპერატურის დატჩიკის შერჩევა

შესავალი: რა არის NTC დატჩიკი და რატომ არის ის სასიცოცხლოდ მნიშვნელოვანი კატიოლისთვის?

კატიოლის სისტემების სწორი, უსაფრთხო და ეფექტური მუშაობის საფუძველია ტემპერატურის გაზომვა. ამ გაზომვის შემსრულებელი ერთ-ერთი ყველაზე კრიტიკული კომპონენტი — NTC დატჩიკი (უარყოფითი ტემპერატურული კოეფიციენტის თერმისტორი) — კატიოლის ელექტრონულ პლატას რეალურ დროში აწვდის ტემპერატურის მონაცემებს და საფუძვლად უდევს ისეთ გადაწყვეტილებებს, როგორიცაა გორელკის ანთება, მოდულაცია, ცირკულაციის ნასოსის ჩართვა და დამცავი გათიშვები. NTC დატჩიკის ხარისხი, წინაღობა-ტემპერატურის სწორი მრუდი და თავსებადობა პირდაპირ მოქმედებს ყველაფერზე — კატიოლის ენერგომოხმარებიდან კომფორტის დონემდე და თვით მოწყობილობის რესურსამდე.

ამ გზამკვლევში Yedepa.com-ი მასტერებისთვის, გაგრილება-გათბობის ტექნიკოსებისთვის და სერვისული კომპანიებისთვის დეტალურად აღწერს NTC დატჩიკების სახეებს, მუშაობის პრინციპს, შერჩევის კრიტერიუმებს და მოვლის რეკომენდაციებს. გაიგებთ, Bitron, ITS, OEM, Honeywell და Brahma მარკების სხვადასხვა ტიპის NTC დატჩიკი რომელ კატიოლში და რატომ გამოიყენება; ამავდროულად Yedepa.com-ის მარაგში არსებული რეალური მოდელების მაგალითზე შეძლებთ სწორი არჩევანის გაკეთებას.

NTC დატჩიკის მუშაობის პრინციპი და ტექნიკური დეტალები

NTC დატჩიკი არის ნახევარგამტარული კერამიკული თერმისტორი, რომლის წინაღობა ტემპერატურის ზრდასთან ერთად მცირდება. კატიოლებში ყველაზე ხშირად გვხვდება 10K NTC; ეს ნიშნავს, რომ დატჩიკს 25°C გარემოს ტემპერატურაზე 10.000 ომი წინაღობა აქვს. ტემპერატურის მატებასთან ერთად წინაღობა ლოგარითმულად ეცემა, ხოლო კატიოლის მთავარი პლატა ამ წინაღობის გაზომვით ითვლის წყლის ან კვამლსადენის მიმდინარე ტემპერატურას.

NTC დატჩიკების სიზუსტე განისაზღვრება B მნიშვნელობით (ბეტა კოეფიციენტით). კატიოლის ტიპურ NTC დატჩიკებში B25/85 მნიშვნელობა 3435K-დან 3977K-მდე მერყეობს. არასწორი B მნიშვნელობის დატჩიკის დაყენებისას კატიოლი რეალურისგან განსხვავებულ ტემპერატურას კითხულობს, რაც იწვევს ისეთ პრობლემებს, როგორიცაა არასაკმარისი გათბობა, ხშირი ჩართვა-გამორთვა (მოკლე ციკლი), გადახურების ავარია ან ცხელი წყლის ტემპერატურის რყევა.

ტემპერატურა (°C)	10K NTC-ის წინაღობა (Ω)	ტიპური გამოყენება
0	~32.650	გარე ჰაერი / გაყინვისგან დაცვა
25	10.000	საბაზისო მნიშვნელობა
60	~2.490	საყოფაცხოვრებო ცხელი წყალი (ცხ.წ.)
80	~1.260	გათბობის მიწოდების ხაზი
120	~390	კვამლის აირების კონტროლი

NTC დატჩიკების ტიპები და მოდელები

კატიოლის NTC დატჩიკები გამოყენების ადგილისა და მონტაჟის ხერხის მიხედვით რამდენიმე ძირითად ჯგუფად იყოფა. სწორი პროდუქტის შესარჩევად აუცილებელია ამ ტიპების განსხვავების ცოდნა:

ჩასაძირი ტიპის NTC დატჩიკი: უშუალოდ წყალთან კონტაქტში მყოფი, ბუდიანი ან უბუდო მოდელი. ისეთი მოდელები, როგორიცაა Bitron ჩასაძირი ტიპის კატიოლის ტემპერატურის (NTC) დატჩიკი - წითელი სოკეტით, ფართოდ გამოიყენება Baymak, Baxi, Airfel და Ariston სერიებში.
მილზე სამაგრი (კლიპსიანი/ზედაპირული) NTC დატჩიკი: სპილენძის მილზე მაგრდება სამაგრით ან ზამბარით. ამ კატეგორიაში გამოირჩევა Baymak Baxi მილზე სამაგრი კატიოლის NTC დატჩიკი 1/2 და მილზე სამაგრი, თხელი სოკეტით 3/4 კატიოლის NTC დატჩიკი.
ზედაპირული ტიპის ხრახნიანი NTC დატჩიკი: აქვს 1/2" ან 3/4" ხრახნი, ეხრახნება კოლექტორზე ან მილზე. Honeywell T7335D1008, T7335D1016 და T7335D1081 მოდელები ამ ჯგუფის ყველაზე საიმედო მაგალითებია.
კვამლის აირების NTC დატჩიკი: მაღალი ტემპერატურისადმი მედეგი მოდელები, რომლებიც 120-150°C დიაპაზონში ზომავენ. კვამლის აირების NTC დატჩიკი, ჩასასმელი ტიპი ITS-8583297 და კატიოლის კვამლის აირების NTC დატჩიკი 10K 1/4 ხრახნით გვხვდება Biasi Riva, Emas და ECA მოწყობილობებში.
კონდენსაციური ქვაბის NTC დატჩიკი: მზადდება მოდულაციური, მაღალი სიზუსტის კონდენსაციური სისტემებისთვის. Demirdöküm Sargon კონდენსაციური ქვაბის NTC დატჩიკი ამ ტიპის ყველაზე ცნობილი მაგალითია.

რომელი NTC დატჩიკის მოდელი შევარჩიოთ? გადაწყვეტილების გზამკვლევი

სწორი NTC დატჩიკის შესარჩევად მხოლოდ კატიოლის მარკის ცოდნა საკმარისი არ არის. გასათვალისწინებელია ასევე სოკეტის ტიპი, კაბელის სიგრძე, ხრახნის ზომა, B მნიშვნელობა და თერმული რეაგირების დრო. ქვემოთ მოცემული საკონტროლო სია მასტერებს სწრაფი გადაწყვეტილების მიღებაში ეხმარება:

მდებარეობის განსაზღვრა: დატჩიკი მუშაობს მიწოდების ხაზზე, დაბრუნების ხაზზე, ცხელი წყლის ტეპლოობმენნიკში თუ კვამლსადენში?
მონტაჟის ტიპი: ჩასაძირი, ზედაპირული, მილზე კლიპსიანი თუ ხრახნიანი?
სოკეტის ფერი: მწარმოებლები პროვოდკაში შეცდომის თავიდან ასაცილებლად ფერად სოკეტებს იყენებენ. მაგალითად, Bitron წითელი სოკეტით და Bitron Bosch ლურჯი 20500032 ერთნაირად გამოიყურება, მაგრამ სხვადასხვა მრუდით მუშაობს.
ხრახნი/ზომა: შერჩევა უნდა მოხდეს 1/2", 3/4" ან 1/4" ზომით, მილის დიამეტრის შესაბამისად.
წინაღობის მნიშვნელობა: ტესტერით გაზომილი არსებული დატჩიკის მნიშვნელობა 25°C-ზე დაახლოებით 10K უნდა იყოს.

თუ კატიოლი იძლევა დატჩიკის ავარიის კოდს, როგორიცაა E2, E3, F07, A03, ყველაზე ლოგიკურია ჯერ დატჩიკის კაბელის სოკეტის, შემდეგ წინაღობის შემოწმება და მხოლოდ ამის შემდეგ ზაპჩასტის შეკვეთა. Yedepa.com-ის კატეგორიის გვერდზე არსებული თავსებადობის ცხრილი აზუსტებს, რომელი დატჩიკი რომელი მარკის კატიოლთან მუშაობს.

Yedepa.com-ზე ხელმისაწვდომი NTC დატჩიკების მოდელები

Yedepa.com-ის NTC - დატჩიკის კატეგორიაში ერთად არის წარმოდგენილი ორიგინალი და ანალოგი ვარიანტები თურქეთში ყველაზე ხშირად მწყობრიდან გამოსული კატიოლის სერიებისთვის. ჩვენს მარაგში არსებული ძირითადი მოდელები:

Bitron ჩასაძირი ტიპის კატიოლის ტემპერატურის (NTC) დატჩიკი - წითელი სოკეტით — Baymak, Baxi, Airfel და Ariston კატიოლებთან თავსებადი, მყარი ჩასაძირი გადაწყვეტა.

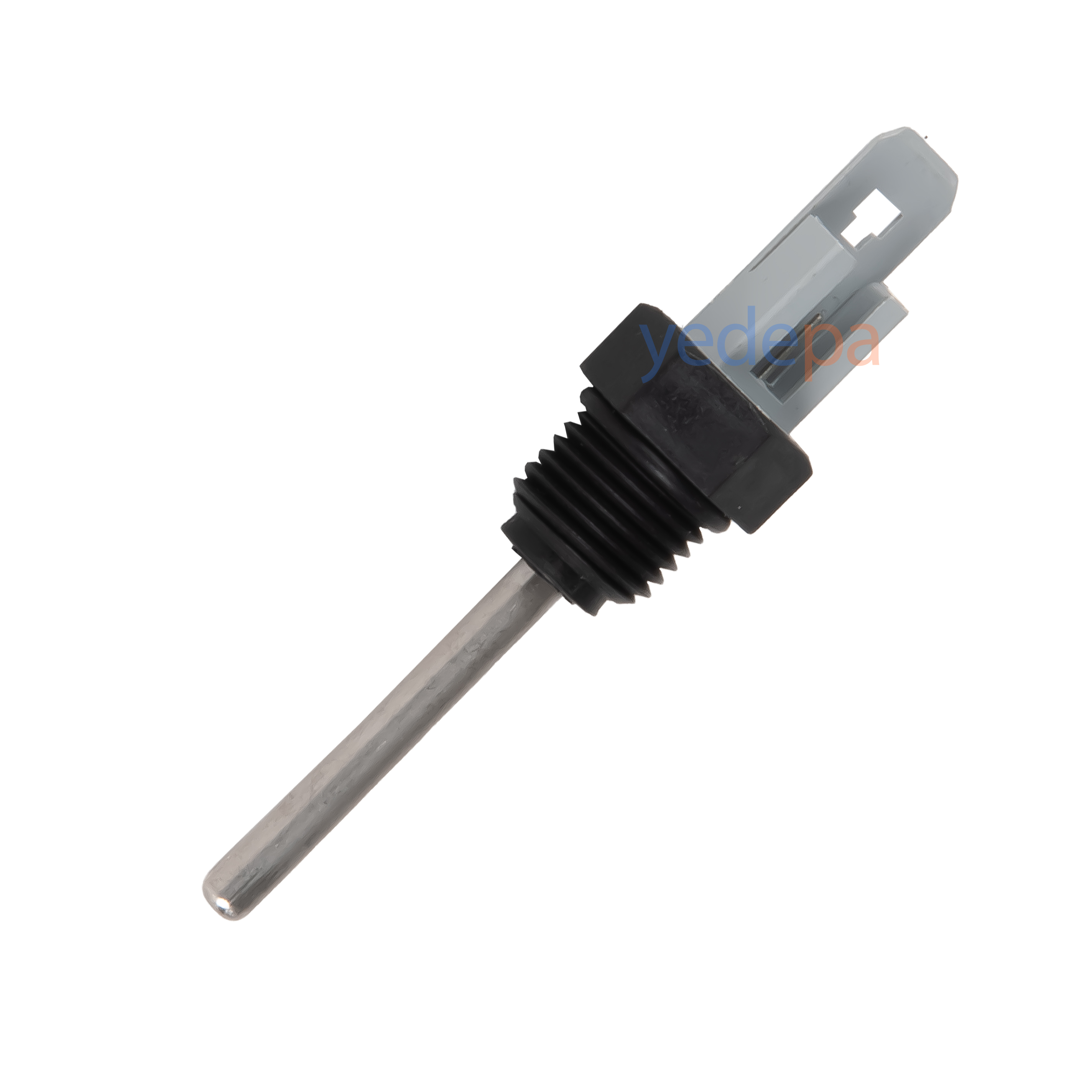

Demirdöküm Sargon კონდენსაციური ქვაბის NTC დატჩიკი (ITS) — ოპტიმიზებულია კონდენსაციურ მოდელებში ზუსტი მოდულაციისთვის.

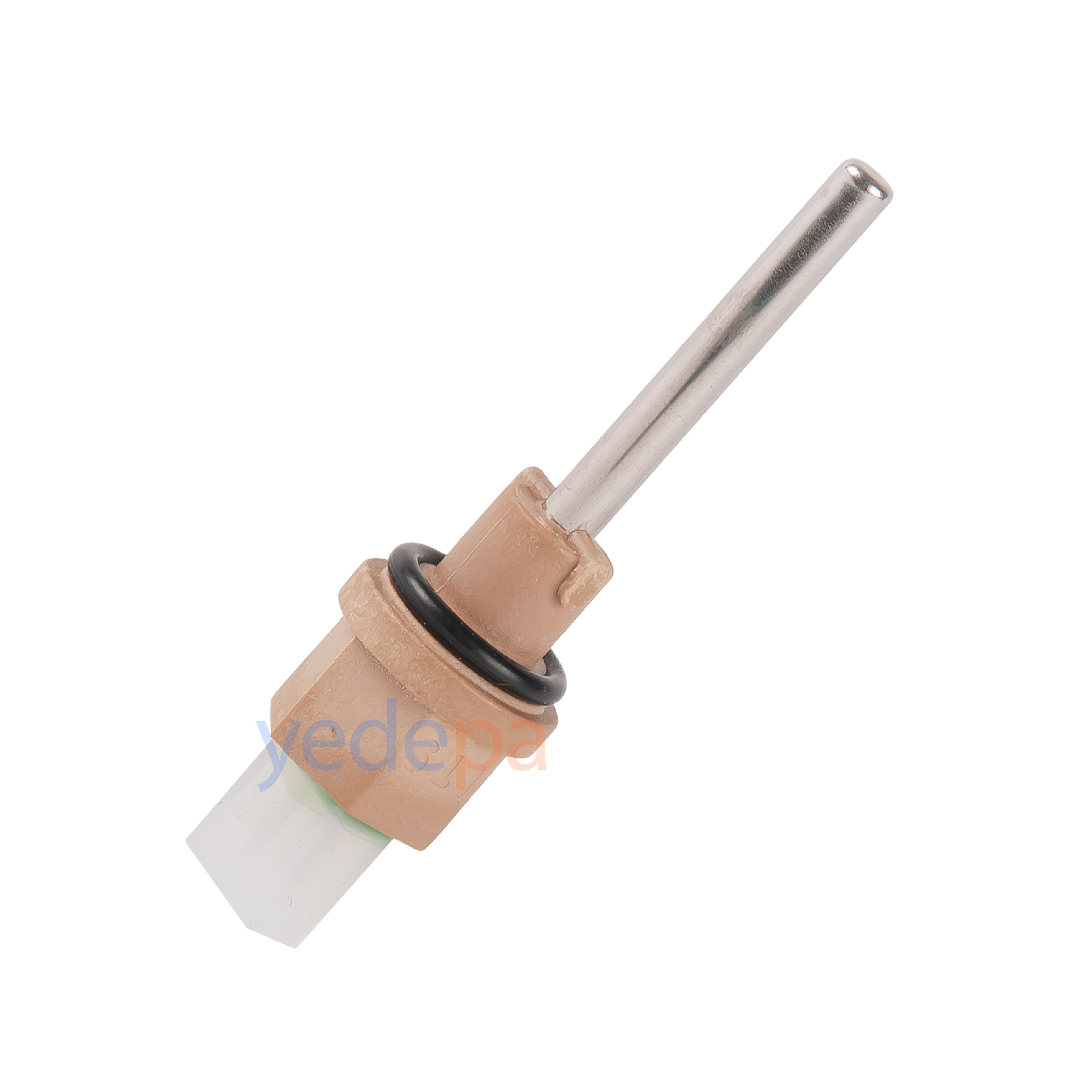

კვამლის აირების NTC დატჩიკი, ჩასასმელი ტიპი ITS-8583297 (Biasi BI1432102-თან თავსებადი) — საიმედო ანალოგი კვამლის აირების ტემპერატურის კონტროლისთვის.

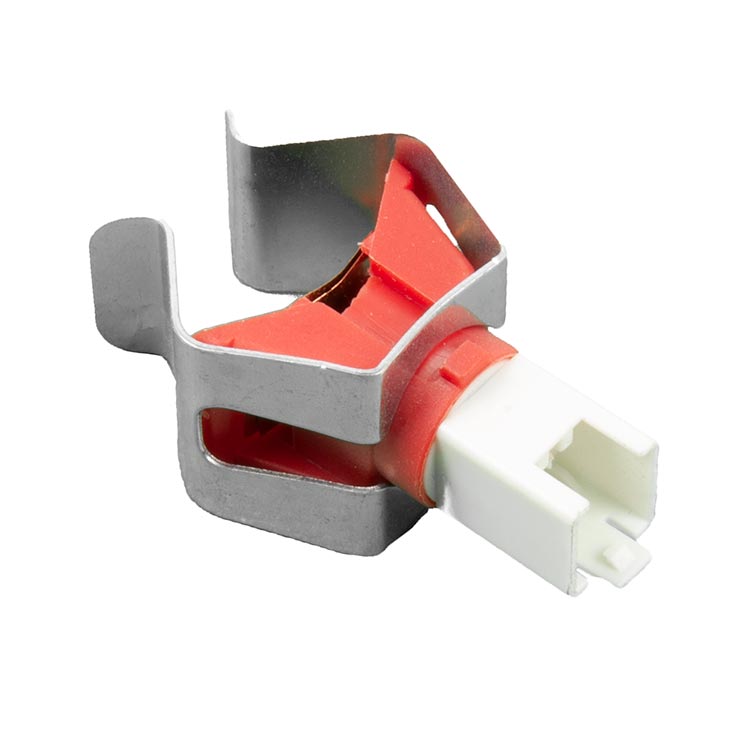

Baymak Baxi მილზე სამაგრი კატიოლის NTC დატჩიკი 1/2 (OEM) — მილზე კლიპსით მაგრდება, სწრაფი შეცვლის უპირატესობა.

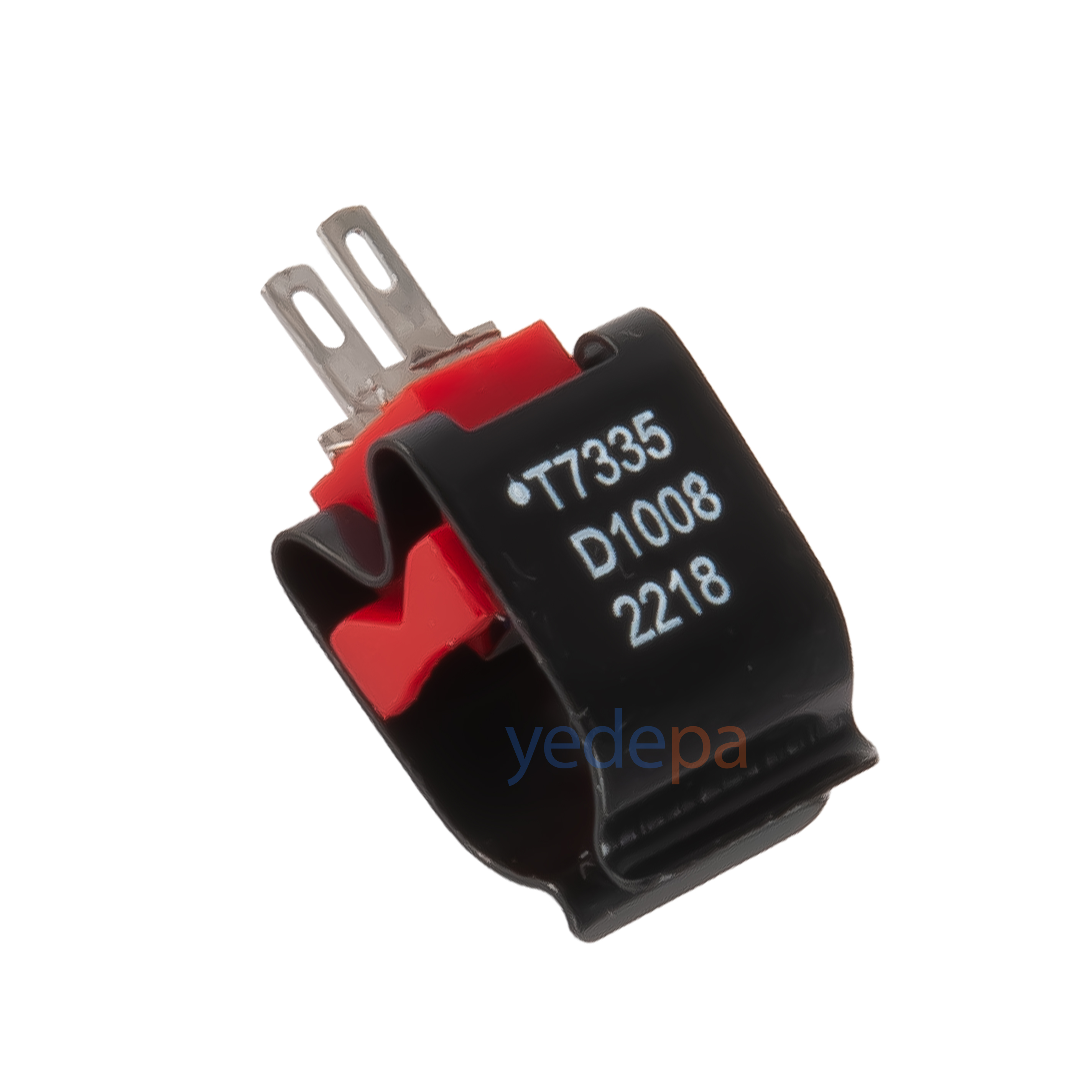

Honeywell T7335D1008 ზედაპირული ტიპის კატიოლის NTC დატჩიკი 1/2 — სამრეწველო ხარისხის, ხანგრძლივი რესურსის ხრახნიანი დატჩიკი.

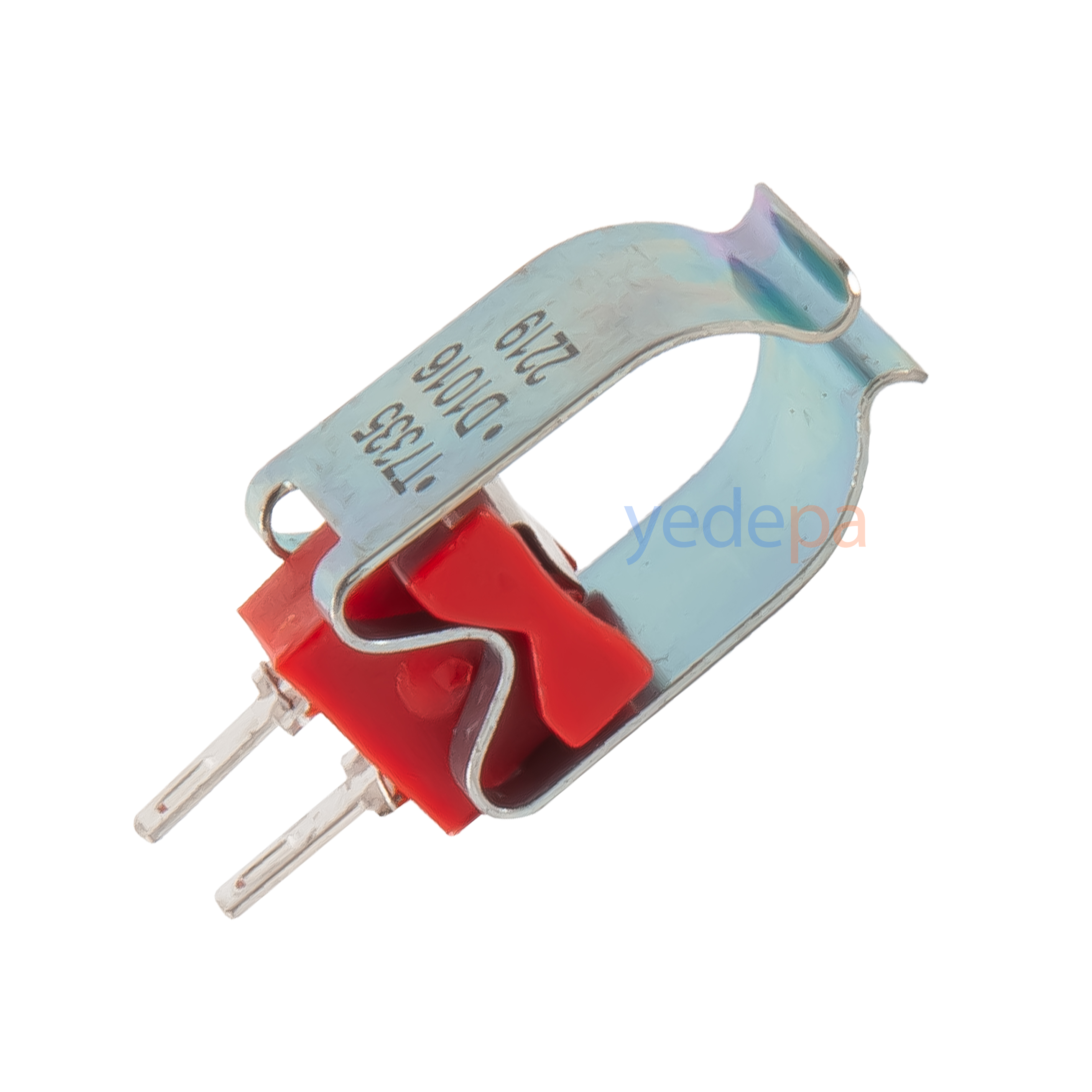

Honeywell T7335D1016 ზედაპირული ტიპის კატიოლის NTC დატჩიკი 3/4 — იდეალურია დიდი დიამეტრის მილსადენებისთვის.

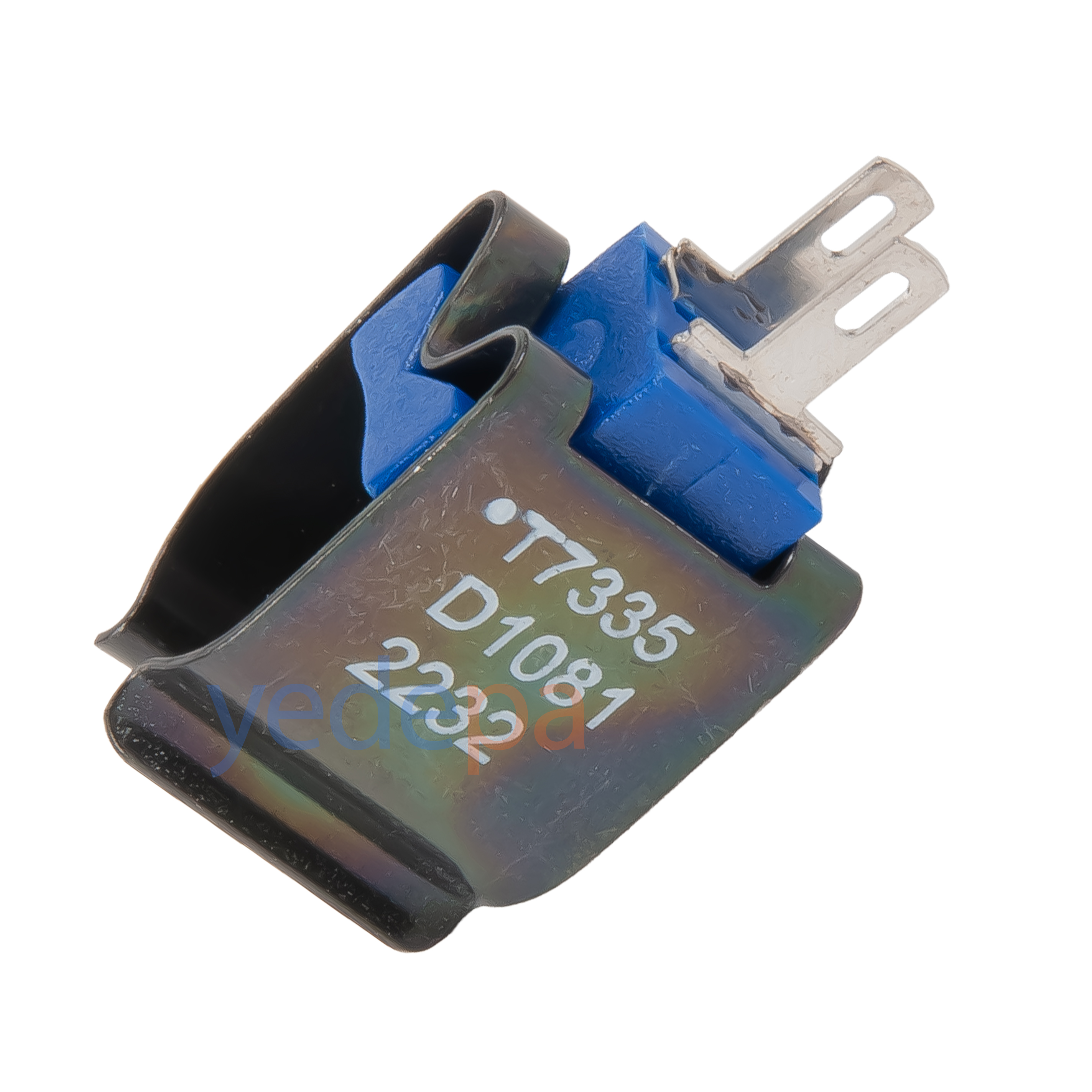

Honeywell T7335D1081 ზედაპირული ტიპის კატიოლის NTC დატჩიკი 3/4 — სტაბილური გაზომვა მოდულაციურ სისტემებში.
კატიოლის NTC ჩასაძირი ტიპის ტემპერატურის დატჩიკი - Bitron Bosch ლურჯი 20500032, 10K, Quick Connection — სწრაფი მიერთება Bosch სერიისთვის.
კატიოლის კვამლის აირების NTC დატჩიკი - 10K, 1/4 ხრახნით, 45-33mm (Emas, ECA, Biasi Riva-სთან თავსებადი) — ხრახნიანი კვამლის აირების დატჩიკი.
მილზე სამაგრი, თხელი სოკეტით 3/4 კატიოლის NTC დატჩიკი (Brahma) — ეკონომიური გადაწყვეტა თხელსოკეტიანი მილზე მონტაჟისთვის.

ყველა ეს პროდუქტი Yedepa.com-ის მიერ იგზავნება ქარხნული შეფუთვით და დადასტურებულია OEM ეკვივალენტის ტესტის შედეგებით.

მარკების შედარება: Bitron, ITS, OEM, Honeywell, Brahma

NTC დატჩიკის შერჩევისას მარკის ხარისხი გავლენას ახდენს არა მხოლოდ გამძლეობაზე, არამედ კატიოლის წვის ეფექტიანობაზეც. მოკლედ შევაფასოთ მარკები:

Bitron: იტალიური წარმოშობის, კატიოლის სექტორის ერთ-ერთი საეტალონო მარკა. ორიგინალ აღჭურვილობად გამოიყენება როგორც Bosch, ისე Baxi ჯგუფის მოწყობილობებში.
ITS: თურქეთში ფართოდ გავრცელებული ანალოგი კონდენსაციური მოდელებისთვის, პირველ რიგში Demirdöküm Sargon-ისთვის. ფასისა და ხარისხის კარგი ბალანსი აქვს.
Honeywell: სამრეწველო თერმული კონტროლის მსოფლიო ლიდერი; T7335 სერია გამოირჩევა ხანგრძლივი რესურსით და მუშაობის ფართო დიაპაზონით.
Brahma: ანთებისა და მართვის კომპონენტების იტალიელი მწარმოებელი; ხარისხიანი ალტერნატივა მილზე სამაგრი, თხელსოკეტიანი NTC დატჩიკებისთვის.
OEM: Yedepa.com-ის მიერ ხარისხის ტესტგავლილი ანალოგი პროდუქტების ჯგუფი; შესაფერისია ეკონომიური ბიუჯეტისთვის და მუშაობით ორიგინალთან ახლოსაა.

პროფესიული შერჩევის კრიტერიუმები და ტესტირების მეთოდები

NTC დატჩიკის გამართულობის დასადგენად მასტერები ხშირად რამდენიმე პრაქტიკულ მეთოდს იყენებენ:

ტესტერით შემოწმება: მოხსენით დატჩიკი და გაზომეთ წინაღობა ოთახის ტემპერატურაზე (დაახლოებით 25°C). 9-11 kΩ შუალედის მნიშვნელობა ნორმალურია.
ცხელი წყლის ტესტი: ჩაუშვით დატჩიკი 60°C წყალში; წინაღობა უნდა დაეცეს 2,4-2,6 kΩ-მდე. თუ არ ეცემა, დატჩიკი გაუმართავია.
კაბელის იზოლაციის შემოწმება: კაბელის კორპუსთან შეხებამ ან დანესტიანებამ შეიძლება გამოიწვიოს ავარიის კოდები, რომლებიც NTC-ის ავარიას ჰგავს.
სოკეტის დათვალიერება: მწვანე-თეთრი ჟანგით დაფარულ სოკეტებში უნდა შეიცვალოს არა მხოლოდ დატჩიკი, არამედ კაბელის ბუნიკიც.

Yedepa.com-ის რეკომენდაცია მასტერებს: დატჩიკის შეცვლისას აუცილებლად შეარჩიეთ იგივე ფერი-სოკეტი-ხრახნი კომბინაციის პროდუქტი და მონტაჟამდე შეადარეთ კატიოლის სერვისის სახელმძღვანელოში მოცემულ გაზომვების ცხრილს.

გამოყენების, მონტაჟისა და მოვლის რეკომენდაციები

NTC დატჩიკები, მიუხედავად დაბალი ღირებულებისა, არასწორი მონტაჟის ან მოვლის ნაკლებობის გამო შეიძლება მალე გამოვიდეს მწყობრიდან. ხანგრძლივი მუშაობისთვის დაიცავით შემდეგი წესები:

ზაპჩასტი უნდა იყოს ორიგინალის ეკვივალენტი: სხვა B მნიშვნელობის დატჩიკის დაყენება არღვევს მოდულაციას.
თერმოპასტა: ზედაპირული ტიპის დატჩიკებში მილსა და დატჩიკს შორის თერმოპასტის გამოყენება აჩქარებს სითბოს გადაცემას და აუმჯობესებს რეაგირების დროს.
კლიპსის/ზამბარის დაჭიმულობა: მილზე სამაგრ დატჩიკებში ზამბარის მოშვებისას დატჩიკი მილს სრულად არ ეხება და არასწორად ზომავს.
ნადების გაწმენდა: ჩასაძირი ტიპის დატჩიკების ბოლოზე დაგროვილმა ნადებმა შეიძლება გაზომვა 5-10°C-ით გადახაროს. წლიური მომსახურებისას საკმარისია ძმარმჟავას ხსნარით გაწმენდა.
კაბელის მარშრუტი: არ გაატაროთ დატჩიკის კაბელი ანთების ტრანსფორმატორის ან მაღალი ძაბვის ხაზების პარალელურად; ელექტრომაგნიტური ხელშეშლა იწვევს წაკითხვის შეცდომას.

ხშირი ავარიები და შეცდომის კოდები

თურქეთში გამოყენებულ კატიოლის მოდელებში NTC დატჩიკის ავარიისას გამოსული ძირითადი შეცდომის კოდები:

მარკა	შეცდომის კოდი	აღწერა
Baymak / Baxi	E10 / E20	NTC მიწოდების ან დაბრუნების ხაზი გაწყვეტილია/მოკლედ ჩართულია
Demirdöküm Sargon	A03 / A04	კონდენსაციური NTC დატჩიკის ავარია
Ariston	1 01 / 1 02	მთავარი ტეპლოობმენნიკის NTC დატჩიკი
Vaillant	F22 / F23	ტემპერატურის სხვაობა / NTC-ის შეუსაბამობა
Biasi Riva	ER02	კვამლის აირების NTC დატჩიკის ავარია

ხშირად დასმული კითხვები (FAQ)

1. როგორ იქცევა კატიოლი NTC დატჩიკის ავარიისას?
კატიოლი ან საერთოდ არ ანთებს, ან მუდმივად ირთვება და ითიშება. ზოგ მოდელში ცხელი წყლის ონკანის გახსნისას ტემპერატურა არასაკმარისია; ეკრანზე შეიძლება გამოჩნდეს E10/E20/A03 ტიპის კოდები.

2. შეიძლება თუ არა ყველა 10K NTC დატჩიკის ერთმანეთით ჩანაცვლება?
არა. წინაღობის მნიშვნელობა რომც ემთხვეოდეს, B კოეფიციენტი, სოკეტის ტიპი და მექანიკური მიერთება შეიძლება განსხვავდებოდეს. აუცილებლად უნდა შემოწმდეს თავსებადობის სია.

3. ორიგინალი ავირჩიო თუ ანალოგი?
ზუსტი მოდულაციის მქონე კონდენსაციურ ქვაბებში რეკომენდებულია ორიგინალი (Honeywell, Bitron). სტანდარტულ კონვენციურ კატიოლებში OEM/ITS ანალოგები ძალიან კარგ შედეგს იძლევა.

4. საჭიროა თუ არა კატიოლის რესეტი დატჩიკის შეცვლის შემდეგ?
დიახ. მოდელების უმეტესობაში საკმარისია რესეტის ღილაკზე დაჭერა; ზოგ კონდენსაციურ მოდელში კი შეიძლება საჭირო გახდეს პარამეტრების განულება სერვისის მენიუდან.

5. რამდენია NTC დატჩიკის რესურსი?
საშუალოდ 5-8 წელი. ხისტი წყალი და გადახურება ამცირებს დატჩიკის რესურსს.

6. კვამლის აირების NTC დატჩიკი და წყლის დატჩიკი ერთი და იგივეა?
არა. კვამლის აირების დატჩიკს აქვს მაღალი ტემპერატურისადმი (130-150°C) მედეგი სპეციალური კაფსულა. წყლის NTC დატჩიკის კვამლსადენში დაყენება დატჩიკს წვავს.

დასკვნა: NTC დატჩიკის სწორი შერჩევა და Yedepa.com-ის უპირატესობები

NTC დატჩიკი კატიოლის "თერმული ტვინია". სწორად შერჩეული დატჩიკი ამცირებს გაზის მოხმარებას, ზრდის კომფორტის ხარისხს და იცავს კატიოლის ელექტრონულ პლატას. Bitron, ITS, OEM, Honeywell და Brahma მარკების ჩვენი ფართო ასორტიმენტი პასუხობს ნებისმიერ საჭიროებას — კონვენციური კატიოლებიდან კონდენსაციურ სისტემებამდე, კვამლის აირების კონტროლის ხაზებიდან ცხელი წყლის ტეპლოობმენნიკის დატჩიკებამდე.

Yedepa.com სთავაზობს HVAC მასტერებს, კატიოლის სერვისებს და ტექნიკურ დილერებს შემდეგ უპირატესობებს:

ფართო მარაგი: Bitron წითელი სოკეტიანიდან Honeywell T7335 სერიამდე 10+ სხვადასხვა NTC მოდელი ერთდროულად მარაგშია.
თავსებადობის დადასტურება: თითოეული პროდუქტისთვის მკაფიოდ არის მითითებული, რომელ კატიოლის სერიასთან მუშაობს; არასწორი ნაწილის შეკვეთის რისკი მინიმუმამდეა დაყვანილი.
ფასები მასტერებისა და სერვისებისთვის: B2B მომხმარებლებისთვის საბითუმო შესყიდვის უპირატესობა და ტექნიკური მხარდაჭერის ხაზი.
სწრაფი მიწოდება: თურქეთის მასშტაბით პარტნიორი საკურიერო ქსელის მეშვეობით შეკვეთები მოკლე დროში აღწევს ობიექტამდე.
ტექნიკური კონტენტის მხარდაჭერა: Yedepa.com-ის ბლოგი და კატეგორიების გზამკვლევები მასტერებს ავარიის დიაგნოსტიკის დროს მნიშვნელოვნად უმოკლებს.

სწორი დატჩიკი ნიშნავს სწორ გაზომვას, სწორი გაზომვა კი — სწორად მომუშავე კატიოლს. როდესაც შემდეგ სერვისზე NTC დატჩიკის ავარიას წააწყდებით, ეწვიეთ Yedepa.com-ის NTC - დატჩიკის კატეგორიას; თქვენთვის შესაფერის მარკას, მოდელს და სოკეტის ტიპს რამდენიმე დაწკაპუნებით იპოვით.
