რა არის ცირკულაციის ნასოსი? კატიოლის ჩუმი გმირი

ცირკულაციის ნასოსი ელექტრომექანიკური კომპონენტია. ის კატიოლისა და ცენტრალური გათბობის სისტემების გულში მდებარეობს და დახურულ კონტურში ცხელ წყალს განუწყვეტლივ აწვდის რადიატორებს, იატაკის გათბობის მილებს და ცხელი წყლის ტეპლოობმენნიკს. რადიატორებში სითბოს თანაბარი განაწილება, კატიოლის ეფექტური მუშაობა და სისტემის წნევის შენარჩუნება პირდაპირ ნასოსის გამართულობაზეა დამოკიდებული. ეს გზამკვლევი Yedepa.com-მა HVAC მასტერებისთვის, გაგრილებისა და გათბობის ტექნიკოსებისთვის მოამზადა. მასში თავიდან ბოლომდე განვიხილავთ Grundfos და Wilo მარკის ორიგინალი ცირკულაციის ნასოსების ტექნიკურ მახასიათებლებს, შერჩევის კრიტერიუმებს, მონტაჟისა და მოვლის რჩევებს.

თანამედროვე კონდენსაციურ ქვაბებში გამოყენებული მაღალეფექტური (ErP A კლასის) მოდელები ძველ მუდმივბრუნიან ნასოსებთან შედარებით ელექტროენერგიას 70%-მდე ზოგავს. ამიტომ, ხართ თუ არა Ariston, Beretta, Vaillant, Bosch, Demirdöküm ან Baymak-ის მსგავსი დიდი მარკების ავტორიზებული სერვისის მასტერი, თუ დამოუკიდებელ სამონტაჟო ჯგუფს ხელმძღვანელობთ, ნასოსის სწორი შერჩევა ნიშნავს როგორც მომხმარებლის კმაყოფილებას, ისე ხანგრძლივად მდგრად შეკეთებას.

ცირკულაციის ნასოსის მუშაობის პრინციპი და ტექნიკური დეტალები

ცირკულაციის ნასოსები, როგორც წესი, სველი როტორის (wet rotor) ტექნოლოგიით მუშაობს. ამ კონსტრუქციაში როტორი უშუალოდ გათბობის წყალში ბრუნავს; სითხე როგორც შეზეთვის, ისე გაგრილების ფუნქციას ასრულებს. მექანიკური ჩობალი (სალნიკი) არ აქვს, ამიტომ გაჟონვის რისკი მინიმალურია და მოვლის საჭიროებაც დაბალია. ნასოსის მოტორები ახლა უმეტესად EC (ელექტრონული კომუტაციის) მუდმივმაგნიტიანი მოტორის ტექნოლოგიას იყენებს; ამის წყალობით მგრეხი მომენტის მახასიათებელი ხარჯის ფართო დიაპაზონში სტაბილური რჩება.

კატიოლის ცირკულაციის ნასოსი, როგორც წესი, შემდეგი პარამეტრებით განისაზღვრება:

მიერთების ზომა: ჩვეულებრივ 1" ან 1 1/2" რაკორი; ღერძთაშორისი მანძილი 130 mm ან 180 mm.
დაწნევის სიმაღლე (H): გამოისახება წყლის სვეტის მეტრებში (mSS); საყოფაცხოვრებო კატიოლებში 4-9 mSS ფარგლებშია.
ხარჯი (Q): აჩვენებს, რამდენ m³ წყალს ტუმბავს ნასოსი საათში.
EEI (ენერგოეფექტურობის ინდექსი): ErP რეგლამენტის მიხედვით უნდა იყოს <0,20.
მართვის სიგნალი: მუდმივი ბრუნი, PWM1 (გათბობის პროფილი) ან PWM2 (მზის პროფილი) კომუნიკაცია.

მაგალითად, Grundfos UPS2 25-80 180 მოდელი 80 mbar დაწნევის სიმაღლითა და 180 mm კორპუსის სიგრძით საშუალო და დიდი სიმძლავრის კატიოლებში გამოიყენება. Wilo Yonos Para KSL15/7B PWM1 კი მცირე კონდენსაციურ ქვაბებში ელექტრონული მართვის შესაძლებლობას იძლევა.

ტიპები და მოდელები: მუდმივბრუნიანი, სამსაფეხურიანი, ელექტრონული

ცირკულაციის ნასოსები სამ ძირითად ჯგუფად შეიძლება დავყოთ:

მუდმივბრუნიანი კლასიკური ნასოსები: მუშაობს ერთ სიჩქარეზე, მარტივი და ეკონომიურია; თუმცა ErP რეგლამენტის გამო ახალი თაობის კატიოლებში არ გამოიყენება.
სამსაფეხურიანი ნასოსები: კლასიკური კონსტრუქცია, რომელშიც მომხმარებელს დაბალი, საშუალო ან მაღალი ბრუნის ხელით არჩევა შეუძლია. Grundfos UPS2 25-80 180 ამ კლასის მაღალეფექტური (A კლასის) წარმომადგენელია.
ელექტრონული მაღალეფექტური ნასოსები: კატიოლთან PWM სიგნალით კომუნიკაციას ახორციელებს და ხარჯს მიმდინარე მოთხოვნის მიხედვით ავტომატურად არეგულირებს. ამ კატეგორიის წამყვანი მოდელებია Wilo Para 25-130/9-87 SCU, Wilo Para 25-130/8-75 SCU, Grundfos UPM3 AUTO 25-70 130 და Grundfos UPM3 AUTO 15-70 130.

თანამედროვე კონდენსაციურ ქვაბებში თითქმის გამონაკლისის გარეშე გვხვდება UPM3, Yonos Para ან Para SC/PWM სერიის მოდელი. Ariston-ის აპარატებში კი ორიგინალ აღჭურვილობად ხშირად Wilo Enerplus HEP 7-44W (60001947-02 / 480080010701) მოდელი მოდის.

რომელი მოდელი ავირჩიოთ? გადაწყვეტილების გზამკვლევი

ობიექტზე სწორი ნასოსის დასადგენად მასტერმა შემდეგი საკონტროლო სია თანმიმდევრობით უნდა გაიაროს:

დაადგინეთ კატიოლის მარკა და მოდელი: Ariston Alteas/Egis/Genus/Pigma სერიაა, Beretta Mynute/Ciao თუ Vaillant Turbotec?
წაიკითხეთ ორიგინალი ნასოსის კოდი: ნასოსზე არსებული ეტიკეტი (მაგ. 60001947-02, 4531568, 98707853, 3P554098-1) ყველაზე სანდო ორიენტირია.
გაზომეთ კორპუსის სიგრძე და ფლანეცის ზომა: 130 mm თუ 180 mm? 1" თუ 1 1/2"?
დაადგინეთ მართვის ტიპი: კატიოლის კონექტორი PWM-ია თუ 230V მუდმივი კვება?
გადაამოწმეთ დაწნევის სიმაღლე: 6 მ, 7 მ, 8 მ თუ 9 მ?

მაგალითი: Ariston Genus კატიოლში გაფუჭებული ორიგინალი ნასოსის ზუსტი ანალოგია Ariston-ის კატიოლის ცირკულაციის ნასოსი – Wilo Enerplus HEP 7-44W, რომელიც plug-and-play მონტაჟს იძლევა. Beretta Mynute სერიისთვის კი იდეალური არჩევანია Wilo Yonos Para KSL15/7B PWM1.

ცირკულაციის ნასოსები, რომლებსაც Yedepa.com-ზე იპოვით

Yedepa.com-ის მარაგიდან 24 საათში იგზავნება ორიგინალი Grundfos და Wilo ცირკულაციის ნასოსები. მათგან გამორჩეულია:

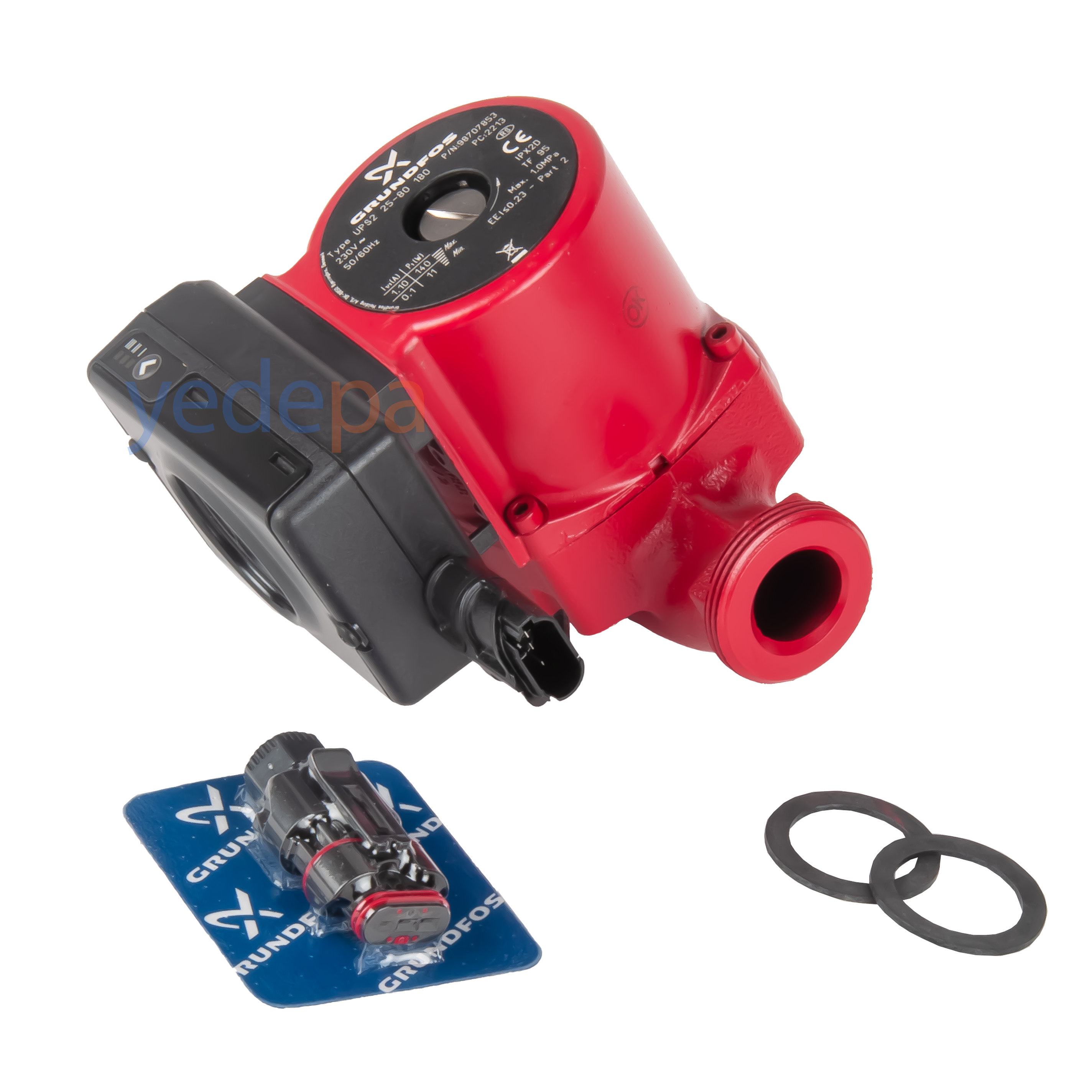

Grundfos UPS2 25-80 180 ცირკულაციის ნასოსი (98707853) — მაღალეფექტური, ჩუმად მომუშავე, სამსაფეხურიანი A კლასის გადაწყვეტა. იდეალურია საშუალო და დიდი სიმძლავრის კატიოლებისა და პანელური რადიატორების სისტემებისთვის.

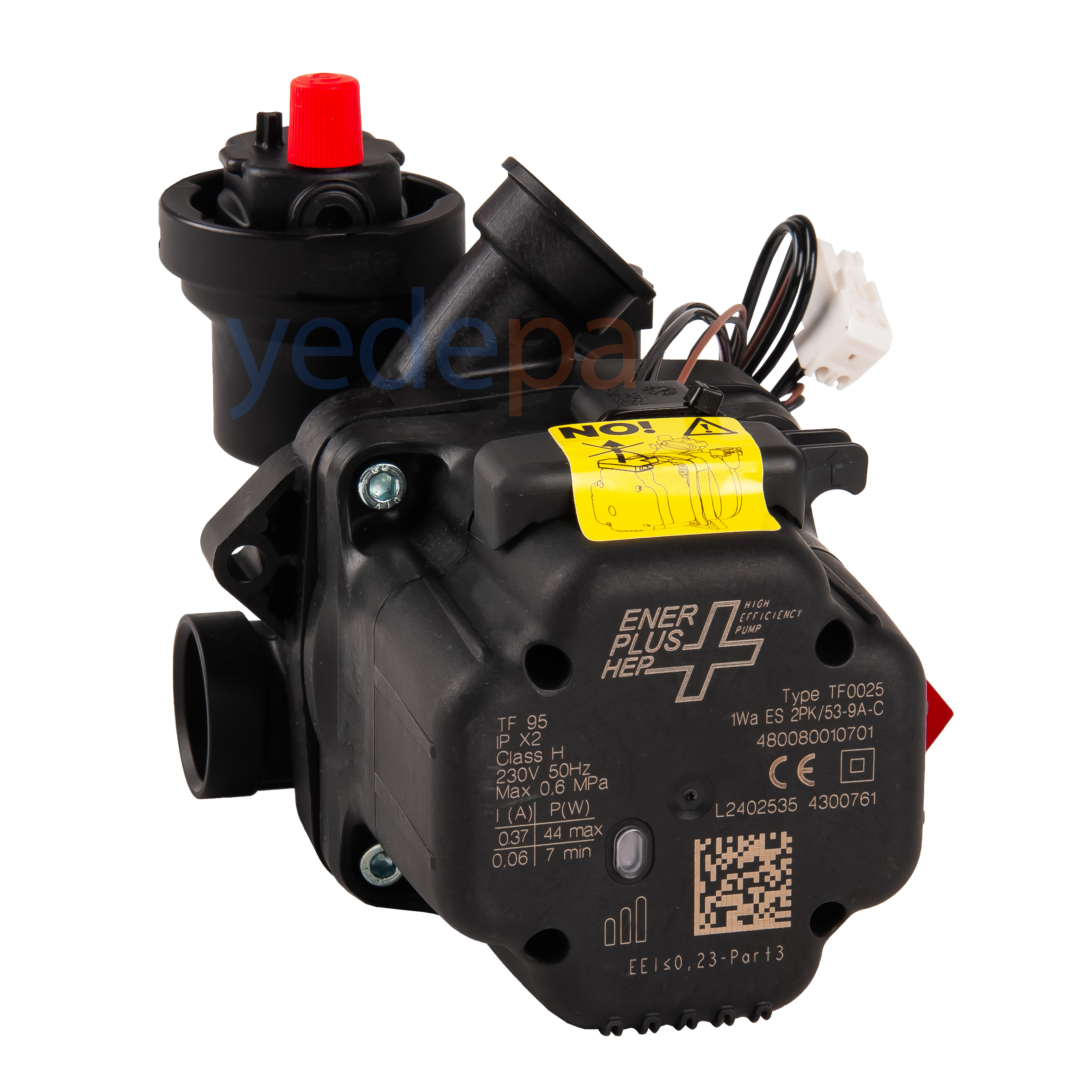

Ariston-ის კატიოლის ცირკულაციის ნასოსი – Wilo Enerplus HEP 7-44W (60001947-02 / 480080010701) — Alteas, Egis, Genus, Pigma სერიებთან სრულად თავსებადი ორიგინალი ზაპჩასტი.
Wilo Para 25-130/9-87 SCU — ელექტრონული მართვის მოდელი, რომელიც 9 mSS დაწნევის სიმაღლით უპრობლემო განაწილებას მრავალსართულიან შენობებშიც კი უზრუნველყოფს.
Wilo Yonos Para KSL15/7B PWM1 — Beretta-სთან თავსებადი — ორიგინალი ანალოგი, რომელიც Beretta სერიაში ქარხნული კაბელით პირდაპირ მონტაჟდება.
Wilo Para 25-130/8-75 SCU — 7,5 mSS დაწნევის სიმაღლით საშუალო ზომის საცხოვრებლების სტანდარტული არჩევანი.
Grundfos UPM3 AUTO 25-70 130 ZZZ კატიოლის ცირკულაციის ნასოსი — ავტომატური მოდულაციის წყალობით ნებისმიერ სითბურ დატვირთვას თავად ერგება.
Grundfos UPM3 AUTO 15-70 130 ZZZ კატიოლის ცირკულაციის ნასოსი — კომპაქტური ზომის გამო მცირე ფართის ბინებისთვის ოპტიმალური გადაწყვეტაა.

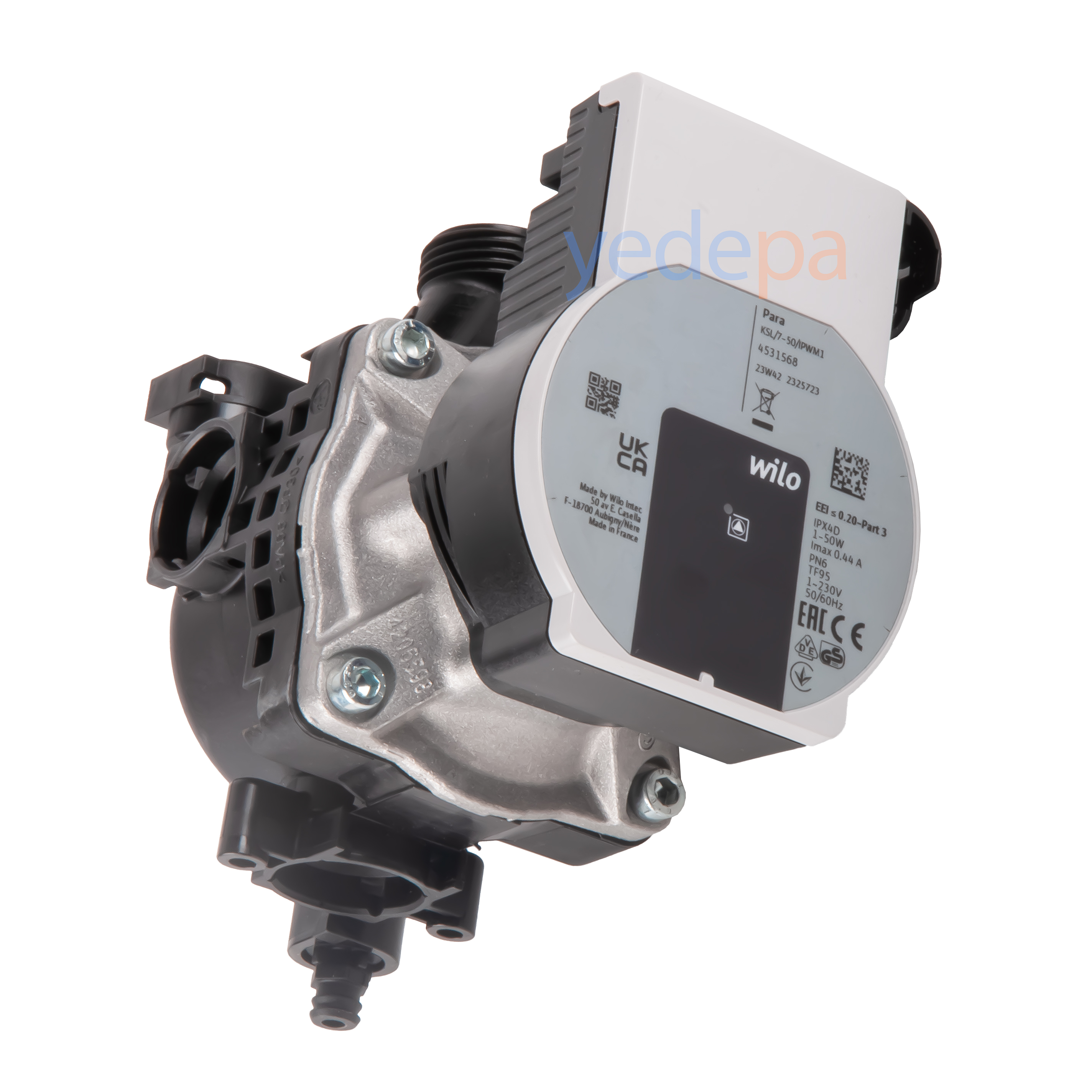

Wilo PARA KSL/7-50/SC-12 ცირკულაციის ნასოსი 15-70 ERP (4531568) — ErP-თან შესაბამისი პოპულარული მოდელი ანალოგების ფართო სპექტრით.
Wilo Para KSL/7-50/IPWM1 — Internal PWM მართვით ჩუმი და დაბალანსებული მოდულაცია.
Grundfos UPM3 15-75 CAOD კატიოლის ცირკულაციის ნასოსი (3P554098-1) — ორიგინალი აღჭურვილობა ევროპული წარმოების კატიოლის მრავალ მარკაში.

ყველა მოდელზე Yedepa.com-ის გარანტიით ვრცელდება ორიგინალი პროდუქტის გარანტია, ანგარიშ-ფაქტურა და ავტორიზებული სერვისის მხარდაჭერა.

პროფესიონალური შერჩევის კრიტერიუმები: შედარების ცხრილი მასტერებისთვის

მოდელი	მარკა	ღერძთაშორისი ზომა	დაწნევა (mSS)	მართვა	იდეალური გამოყენება
UPS2 25-80 180	Grundfos	180 mm	8	3 საფეხური	დიდი საცხოვრებელი / პანელური სისტემა
UPM3 AUTO 25-70 130	Grundfos	130 mm	7	ავტომატური	კონდენსაციური ქვაბი
UPM3 AUTO 15-70 130	Grundfos	130 mm	7	ავტომატური	მცირე ბინის კატიოლი
UPM3 15-75 CAOD	Grundfos	130 mm	7,5	PWM	ორიგინალი აღჭურვილობის ანალოგი
Para 25-130/9-87 SCU	Wilo	130 mm	9	PWM	მრავალსართულიანი შენობა
Para 25-130/8-75 SCU	Wilo	130 mm	7,5	PWM	სტანდარტული საცხოვრებელი
Yonos Para KSL15/7B PWM1	Wilo	130 mm	7	PWM1	Beretta სერია
Enerplus HEP 7-44W	Wilo	130 mm	7	მოდულირებადი	Ariston სერია

როგორც ცხრილიდან ჩანს, თითოეული მოდელი კატიოლის კონკრეტული პროფილის რეალური მოთხოვნისთვისაა შექმნილი. უფრო მაღალი დაწნევის სიმაღლის არჩევა ყოველთვის უკეთეს შედეგს არ იძლევა: საჭიროზე ძლიერი ნასოსი სისტემაში ხმაურსა და ზედმეტ ენერგომოხმარებას იწვევს.

გამოყენებისა და მოვლის რეკომენდაციები

ახალი ცირკულაციის ნასოსის მონტაჟის შემდეგ მისი ხანგრძლივი მუშაობისთვის გირჩევთ შემდეგ ნაბიჯებს:

სისტემის წყლის ხარისხი: სისტემაში არსებული ნადები, შლამი და ოქსიდის ნარჩენები როტორის გაჭედვის ყველაზე გავრცელებული მიზეზია. ნალექი ყოველწლიური ქიმიური გარეცხვით (power flushing) მოაშორეთ.
ჰაერის გამოშვება: ნასოსის თავზე არსებული ჰაერის გამოსაშვები ხრახნი ფრთხილად გახსენით. ჰაერის საცობი როტორს ბრუნვაში უშლის ხელს და "კაკუნის" ჩივილის ნომერ პირველი მიზეზია.
დააყენეთ მაგნიტური ფილტრი: დაბრუნების ხაზზე დამონტაჟებული ფილტრი იჭერს რკინის ნალექს, სანამ ის მოტორის გრაგნილამდე მიაღწევს, და ნასოსის მომსახურების ვადას აორმაგებს.
ელექტრული შემოწმება: 230V კვება სტაბილური უნდა იყოს; დამიწება აუცილებელია. PWM კაბელის სოკეტები შებრუნებით არ მიაერთოთ.
ტესტი სეზონის დაწყებისას: გათბობის სეზონის პირველ დღეს ნასოსი მაქსიმალურ საფეხურზე 1-2 წუთით აამუშავეთ, რათა როტორის გაჭედვა თავიდან აიცილოთ.

ნასოსის გაუმართაობისას, როგორც წესი, სამი ნიშანი შეინიშნება: რადიატორები საკმარისად არ თბება, კატიოლზე E04/E05 ტიპის შეცდომის კოდი ჩნდება ან ნასოსიდან ძლიერი ზუზუნი ისმის. ამ შემთხვევაში ჯერ ტესტერით გაზომეთ მოტორის გრაგნილის წინაღობა, შემდეგ კი მანომეტრით გადაამოწმეთ ნაკადის წნევა.

ხშირად დასმული კითხვები (FAQ)

1. საშუალოდ რამდენ წელს ძლებს ცირკულაციის ნასოსი?
წყლის სათანადო ხარისხისა და ყოველწლიური მოვლის პირობებში 8-12 წელი უპრობლემოდ მუშაობს. მაგნიტური ფილტრის გარეშე სისტემებში ეს ვადა შეიძლება 4-5 წლამდე შემცირდეს.

2. შეიძლება თუ არა Grundfos UPM3-ისა და Wilo Yonos Para-ს ერთმანეთით ჩანაცვლება?
თუ ღერძთაშორისი ზომა (130 mm) და PWM მართვის პროფილი ემთხვევა, ფიზიკურად ჩანაცვლება შესაძლებელია. თუმცა PWM1/PWM2 პროფილი უნდა გადამოწმდეს, რათა კატიოლის ელექტრონულმა პლატამ ნასოსი ამოიცნოს.

3. მართლა ამცირებს თუ არა მაღალეფექტური ნასოსი ელექტროენერგიის მოხმარებას?
დიახ. თუ ძველი 80W მუდმივბრუნიანი ნასოსის ნაცვლად 5-45W დიაპაზონში მოდულირებად Grundfos UPM3 AUTO-ს ან Wilo Para SCU-ს დააყენებთ, წლიური მოხმარება დაახლოებით 70%-ით შემცირდება.

4. რატომ გამოსცემს ნასოსი ზუზუნს/გუგუნს?
ყველაზე ხშირი მიზეზებია: ჰაერი სისტემაში, სისტემის დაბალი წნევა (უნდა იყოს 1-1,5 bar), ნალექის დაგროვება და საფეხურის არასწორი არჩევა. ჯერ ჰაერი გამოუშვით.

5. რომელი ნასოსი მოერგება ჩემს Ariston-ის კატიოლს?
Ariston Alteas, Egis, Genus და Pigma სერიებში ორიგინალი მოდელია Wilo Enerplus HEP 7-44W (60001947-02); Yedepa.com-ზე ის მარაგიდან ანგარიშ-ფაქტურასთან ერთად მიეწოდება.

6. შემიძლია თუ არა ცირკულაციის ნასოსი თავად დავაყენო?
მექანიკური ცოდნის მქონე გამოცდილ მომხმარებელს ეს შეუძლია. თუმცა გარანტიისა და უსაფრთხოების მიზნით რეკომენდებულია, მონტაჟი ავტორიზებულმა HVAC მასტერმა შეასრულოს. არასწორმა მიერთებამ შეიძლება ელექტრონული პლატა დაწვას.

7. როგორ ავირჩიო ნასოსის საფეხური?
მცირე ბინებში (1+1, 2+1) ჩვეულებრივ 1-ლი ან მე-2 საფეხური საკმარისია. დიდი ფართის ბინებსა და ვილის ტიპის სისტემებში სასურველია მე-3 საფეხური ან ელექტრონული AUTO რეჟიმი.

დასკვნა და Yedepa.com-ის უპირატესობები

ცირკულაციის ნასოსის შერჩევა მხოლოდ ზაპჩასტის შეძენა არ არის. ეს კრიტიკული საინჟინრო გადაწყვეტილებაა, რომელიც პირდაპირ აისახება თქვენი კლიენტის ზამთრის კომფორტსა და ბუნებრივი აირის ანგარიშზე. ორიგინალი Grundfos და Wilo პროდუქცია ხანგრძლივი მომსახურების ვადის, ჩუმი მუშაობისა და მაღალი ენერგოეფექტურობის მხრივ დარგის ყველაზე სანდო ეტალონია. ამ გზამკვლევში მოცემული ტექნიკური ცხრილი და გადაწყვეტილების ნაბიჯები ობიექტზე სწრაფი და სწორი არჩევანის გაკეთებაში დაგეხმარებათ.

Yedepa.com HVAC მასტერებს, გაგრილებისა და გათბობის ტექნიკოსებს B2B-ზე ორიენტირებული ზაპჩასტების ონლაინ მაღაზიით ემსახურება. ორიგინალი Grundfos და Wilo პროდუქციის ფართო მარაგი, OEM კოდებით გადამოწმებული პროდუქტის აღწერები და ტექნიკური მხარდაჭერის ხაზი თქვენი კატიოლის სერვისის პროცესს შეუფერხებლად წარმართავს. Yedepa.com-ზე თითოეულ ცირკულაციის ნასოსს სრულად ახლავს ანგარიშ-ფაქტურა, მწარმოებლის გარანტია და ტექნიკური გამოყენების დოკუმენტაცია. მასტერებისთვის იხსნება სპეციალური ანგარიში და საბითუმო შეკვეთებზე მოქმედებს ფასდაკლებები. ცირკულაციის ნასოსის საჭიროებისას შეგიძლიათ ეწვიოთ Yedepa.com-ის კატეგორიის გვერდს, მოიძიოთ დეტალური ინფორმაცია მოდელის მიხედვით ან WhatsApp-ის ტექნიკური მხარდაჭერის ხაზით უფასო კონსულტაცია მიიღოთ.
