ტურბინები: კატიოლის ტურბინის შერჩევისა და შეცვლის სახელმძღვანელო

ტურბინა (კვამლის გამწოვი ვენტილატორი) თანამედროვე ჰერმეტული და ნახევრადჰერმეტული კატიოლების ერთ-ერთი ყველაზე კრიტიკული კომპონენტია. ეს ძრავიანი ვენტილატორი წვის შედეგად წარმოქმნილ გამონაბოლქვ აირებს უსაფრთხოდ გაჰყავს გარეთ. მისი მწყობრიდან გამოსვლისას კატიოლი სრულად ჩერდება. ამ სახელმძღვანელოში Yedepa.com HVAC მასტერებისა და სერვისის ტექნიკოსებისთვის დეტალურად განიხილავს შემდეგ კითხვებს: რა არის კატიოლის ტურბინა, როგორ მუშაობს, რომელი მოდელი რომელ კატიოლთან არის თავსებადი და როგორ შეარჩიოთ სწორი პროდუქტი.

რა არის ტურბინა? მისი ფუნქცია კატიოლში

ტურბინა (ლიტერატურაში flue fan, extractor fan ან venturi fan) ელექტროძრავიანი კომპონენტია. ის კატიოლის წვის კამერაში წარმოქმნილ გამონაბოლქვ აირებს, მაგალითად ნახშირჟანგს, ნახშირორჟანგს და წყლის ორთქლს, დახურული საკვამლე სისტემით გარეთ გაიყვანს. თანამედროვე კონდენსაციურ და ჰერმეტულ კატიოლებში ეს პროცესი ბუნებრივი წევით კი არა, იძულებითი (forced) ჰაერის ცირკულაციით ხორციელდება. ამიტომ, როდესაც ტურბინა არ მუშაობს, კატიოლი უსაფრთხოების მიზნით იბლოკება და ეკრანზე ჩნდება შეცდომის კოდები, როგორიცაა "ვენტილატორის გაუმართაობა", "F04", "E04", "A03".

კატიოლის ტურბინა სამი ძირითადი ნაწილისგან შედგება: ელექტროძრავა (ჩვეულებრივ 35W-დან 75W-მდე), ულიტის კორპუსი (უმეტესად ჩამოსხმული ალუმინი) და პლასტმასის ან ლითონის კრილჩატკა. ბრუნი 2600 RPM-დან 5600 RPM-მდე მერყეობს და ეს მნიშვნელობა კატიოლის BTU სიმძლავრის მიხედვით განისაზღვრება.

ტურბინების მუშაობის ტექნიკური პრინციპი

კატიოლის ჩართვისას პირველად ტურბინა ამუშავდება. ვენტილატორის ბრუნვას აფიქსირებს ჰაერის ნაკადის დატჩიკი (air pressure switch). ამ სიგნალის მიღების შემდეგ ელექტრონული პლატა ხსნის გაზის კლაპანს და იწყებს ანთებას. ეს თანმიმდევრობა სასიცოცხლოდ მნიშვნელოვანია, რადგან კვამლის გაყვანის გარეშე წვის დაწყების შემთხვევაში შიგნით შხამიანი აირი გროვდება. ამიტომ ტურბინა არა მხოლოდ გამწოვი, არამედ უსაფრთხოების კომპონენტიცაა.

ვენტილატორის ძრავებში გამოყენებული ტექნოლოგიები ძირითადად სამ ჯგუფად იყოფა:

Shaded-pole (დაჩრდილული პოლუსის) ძრავები: კლასიკური AC ძრავებია, იაფი და გამძლე. გავრცელებულია Sit და Fime მარკების საბაზო სერიის მოდელებში.
კონდენსატორიანი ასინქრონული ძრავები: უფრო მაღალი ეფექტიანობის, ჩუმად მომუშავე მოდელებია. ჩვეულებრივ 65W და მეტი სიმძლავრისას გამოიყენება.
BLDC (უჯაგრისო DC) ძრავები: თანამედროვე ძრავებია, რომლებიც პრემიუმ კონდენსაციურ კატიოლებში მოდულირებულ მუშაობას უზრუნველყოფს.

ტურბინების სახეობები და მიერთების ტიპები

ზაპჩასტების ბაზარზე არსებული ტურბინები ერთმანეთისგან ფიზიკური დამაგრებისა და ელექტრული მიერთების მიხედვით განსხვავდება. სწორი პროდუქტის შესარჩევად ქვემოთ მოცემული კრიტერიუმები კატიოლში არსებულ ვენტილატორს უნდა შეადაროთ:

მახასიათებელი	ტიპური მნიშვნელობები	რატომ არის მნიშვნელოვანი
სიმძლავრე (W)	35W, 47W, 48W, 65W, 75W	უნდა შეესაბამებოდეს კატიოლის სიმძლავრეს
ძაბვა	220-240V AC / 50Hz	თურქეთის ქსელის სტანდარტი
დამაგრების ტიპი	2 ფეხით ხრახნიანი, ფლანციანი, სრიალა	უნდა შეესაბამებოდეს ულიტის კორპუსს
ბრუნი (RPM)	2600 - 5600	განსაზღვრავს ჰაერის ხარჯს
ბრუნვის მიმართულება	საათის ისრის მიმართულებით / საწინააღმდეგოდ	არასწორი მიმართულება = საკვამლის ჩახშობა
კონდენსატორი	1µF, 2µF, 2,5µF	ძრავზე ან პლატაზე

რომელი მოდელი აირჩიოთ? შერჩევის სახელმძღვანელო

სწორი ვენტილატორის შერჩევა კატიოლის მარკასა და მოდელზეა დამოკიდებული. ქვემოთ ჩამოვთვალეთ თურქეთის ბაზარზე ყველაზე ხშირი შესაბამისობები:

Baymak, Arçelik, Beko, Altus მომხმარებლებისთვის ყველაზე გავრცელებული გადაწყვეტაა კატიოლის ტურბინა NG40M 65W. ეს მოდელი განსაკუთრებით ბოლო 10 წლის Baymak-ის ორიგინალი ნაწილის ანალოგად გამოიყენება.
Airfel, Daikin, Unical კატიოლებთან SIT 2 ფეხით ხრახნიანი 48W (W960210021) მოდელი სრულად თავსებადია.
Baxi Eco Classic Nova, Baymak Eco5, Airfel სერიებში Sit კატიოლის ტურბინა პირდაპირ ცვლის ძველს, დამატებითი ადაპტერი საჭირო არ არის.
Bosch Classic და Junkers კატიოლებში გამოიყენება VGR0004724 65W კოდის Fime ძრავა, ხოლო უფრო ძველ Bosch/Buderus მოდელებში — VGR0112943 / VGR0004720 კოდები.
Alarko, Herman, Sanica მარკებისთვის 47W Fime ტურბინა სტანდარტიზებული ანალოგია.
Vaillant, Demirdöküm, Heatline, Vizo 24/28 სერიის კატიოლებში ყველაზე გავრცელებული ზაპჩასტია Fime VGR0114934.
Ariston და Chaffoteaux კატიოლებში 35W Fime ტურბინა სრულად ცვლის ორიგინალს.
Ferroli Domicompact F30 სერიაში გამოიყენება სპეციალური ფორმის Fime ძრავა; სხვა მოდელით შეცვლა რეკომენდებული არ არის.

Yedepa.com-ზე ხელმისაწვდომი ტურბინები

Yedepa.com-ს ყველა დიდი კატიოლის მარკისთვის მარაგში აქვს Sit და Fime ორიგინალი წარმოების ტურბინები. ქვემოთ მოცემულია ჩვენი ყველაზე მოთხოვნადი მოდელები:

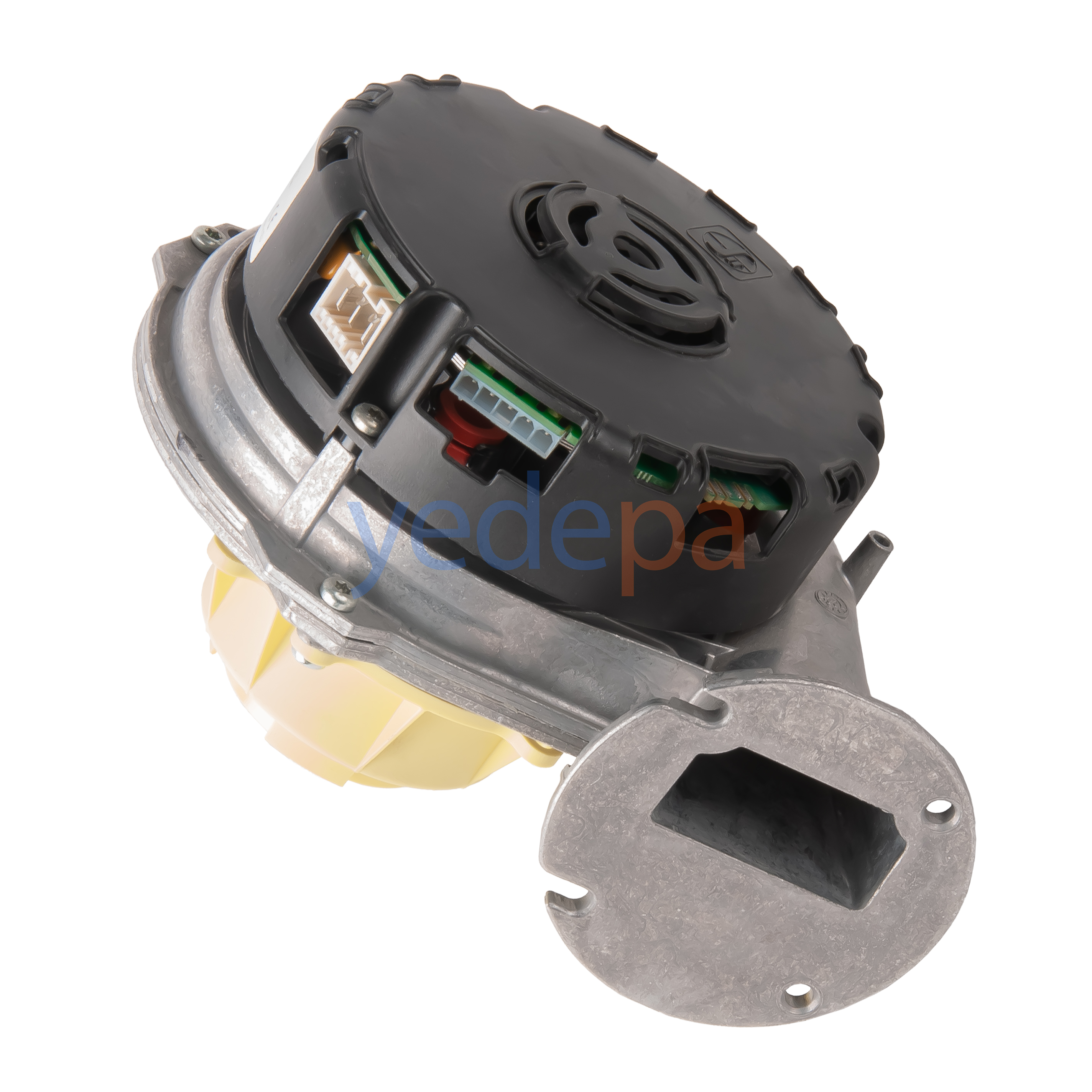

კატიოლის ტურბინა NG40M 65W – Baymak, Arçelik, Beko, Altus-თან თავსებადი (Sit წარმოება)
SIT 2 ფეხით ხრახნიანი 48W (W960210021) – Airfel, Daikin, Unical-თან თავსებადი

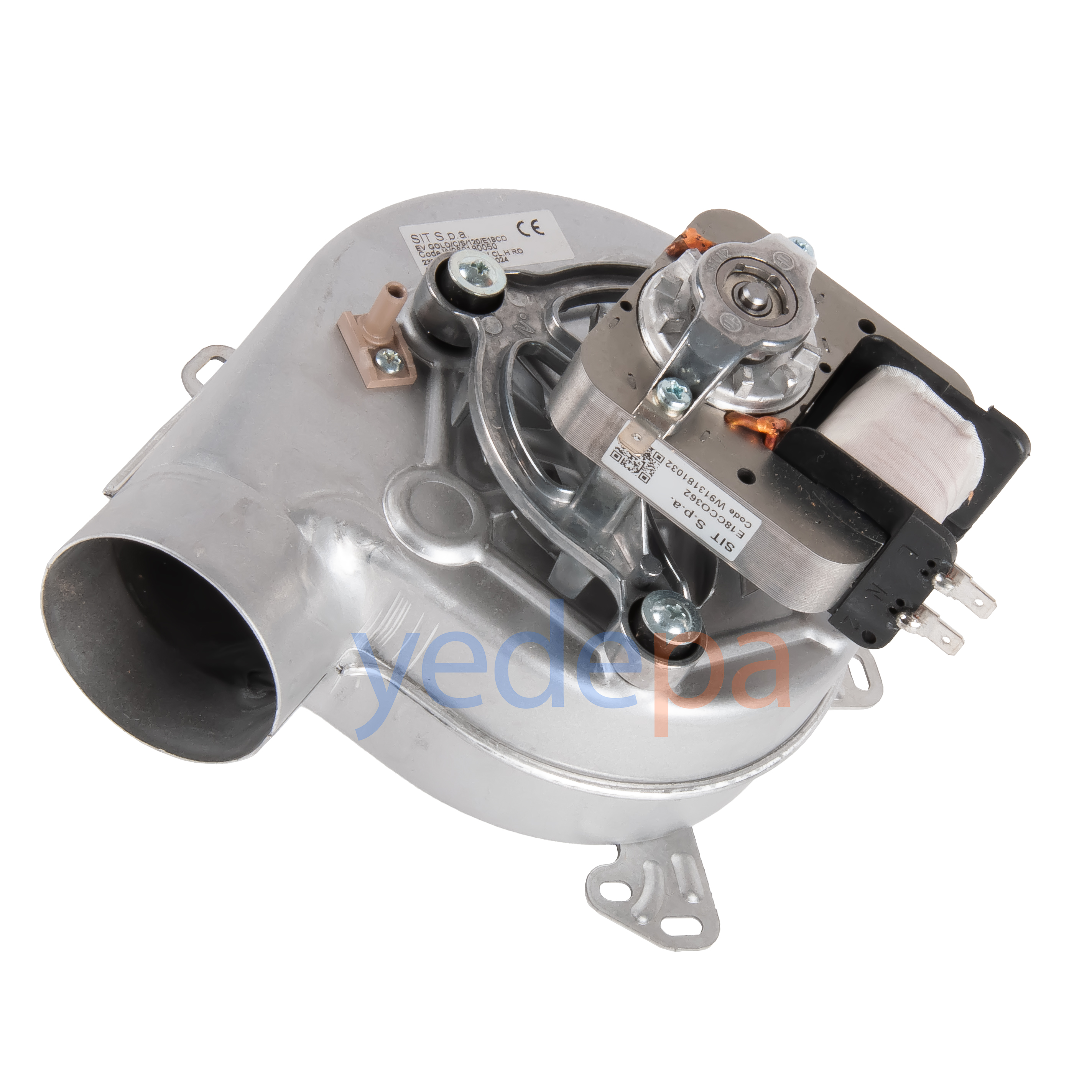

Sit ტურბინა – Baxi Eco Classic Nova, Baymak Eco5, Airfel-ისთვის

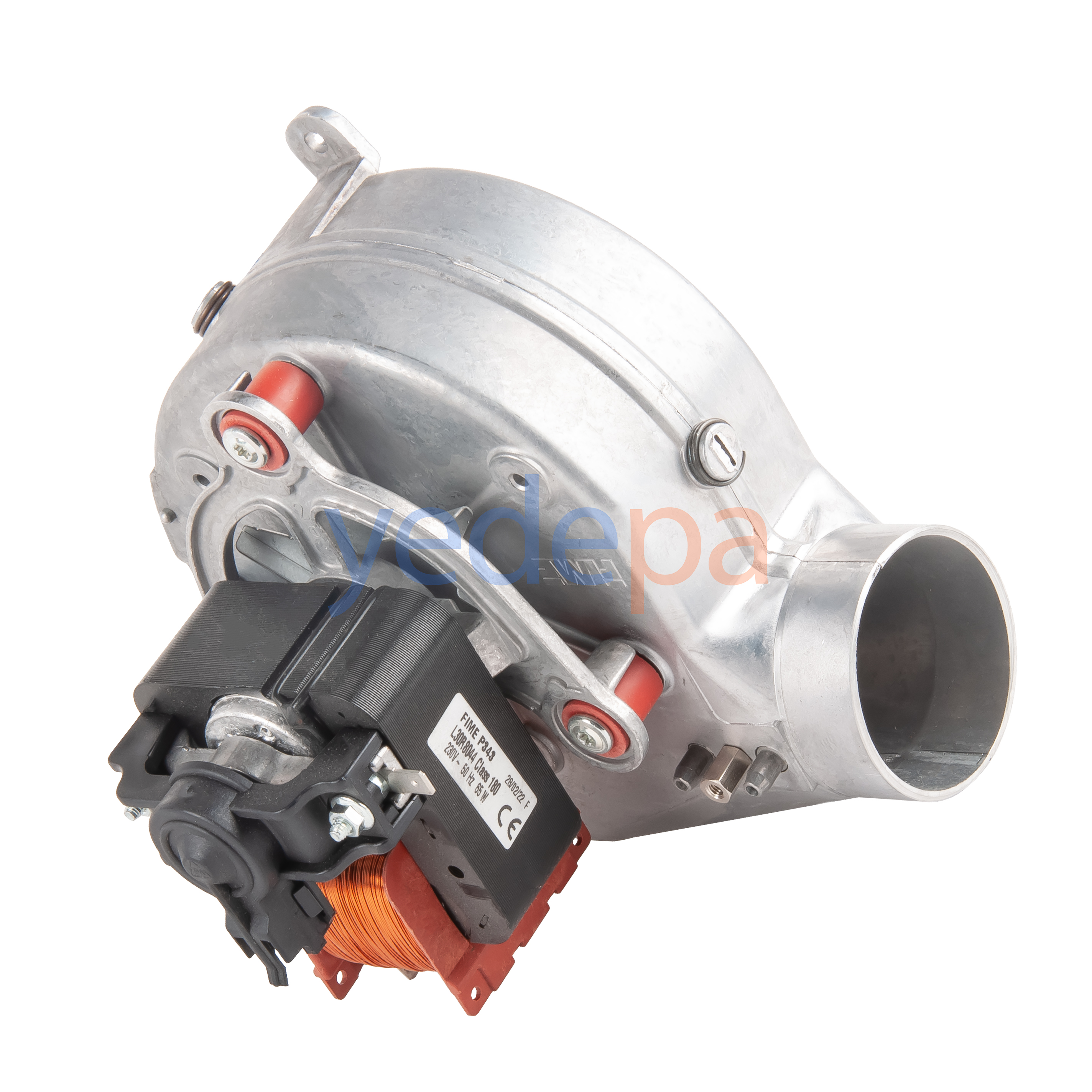

Fime VGR0004724 65W – Bosch Classic-თან და Junkers-თან თავსებადი

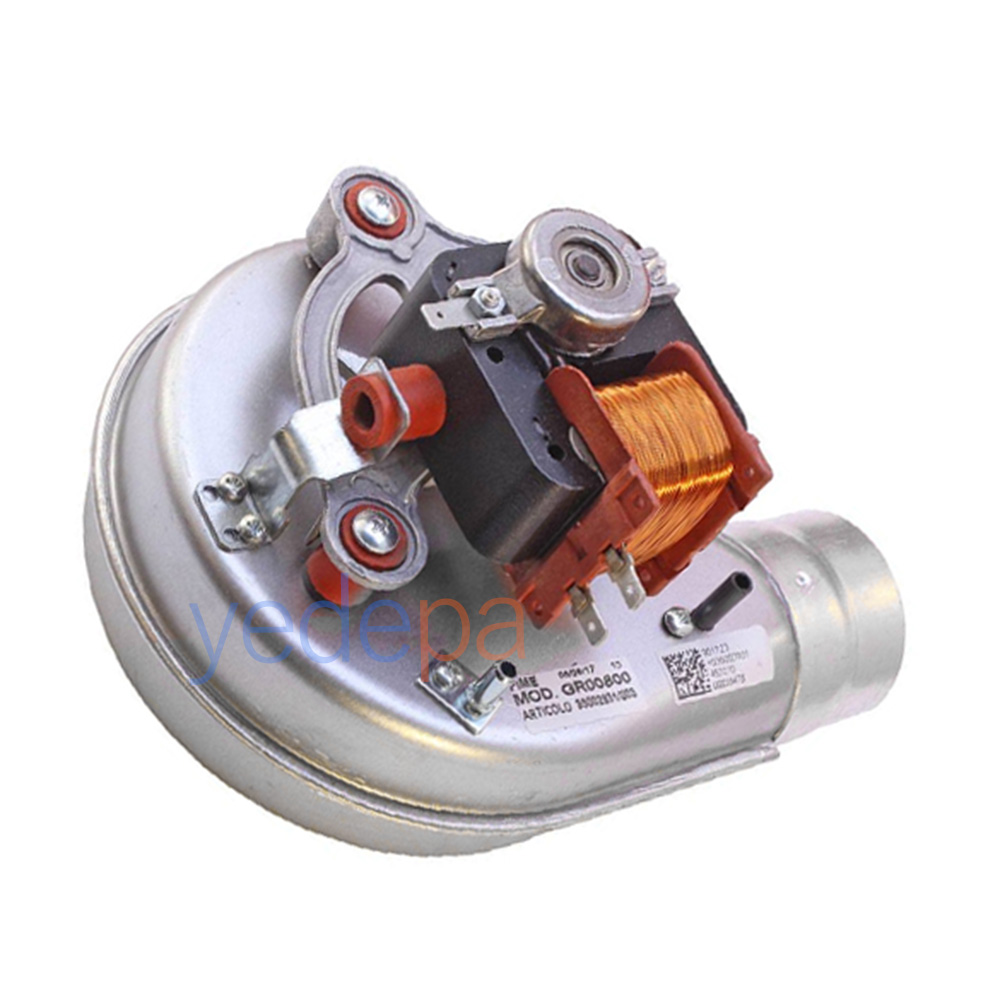

Alarko – Herman – Sanica 47W Fime ტურბინა

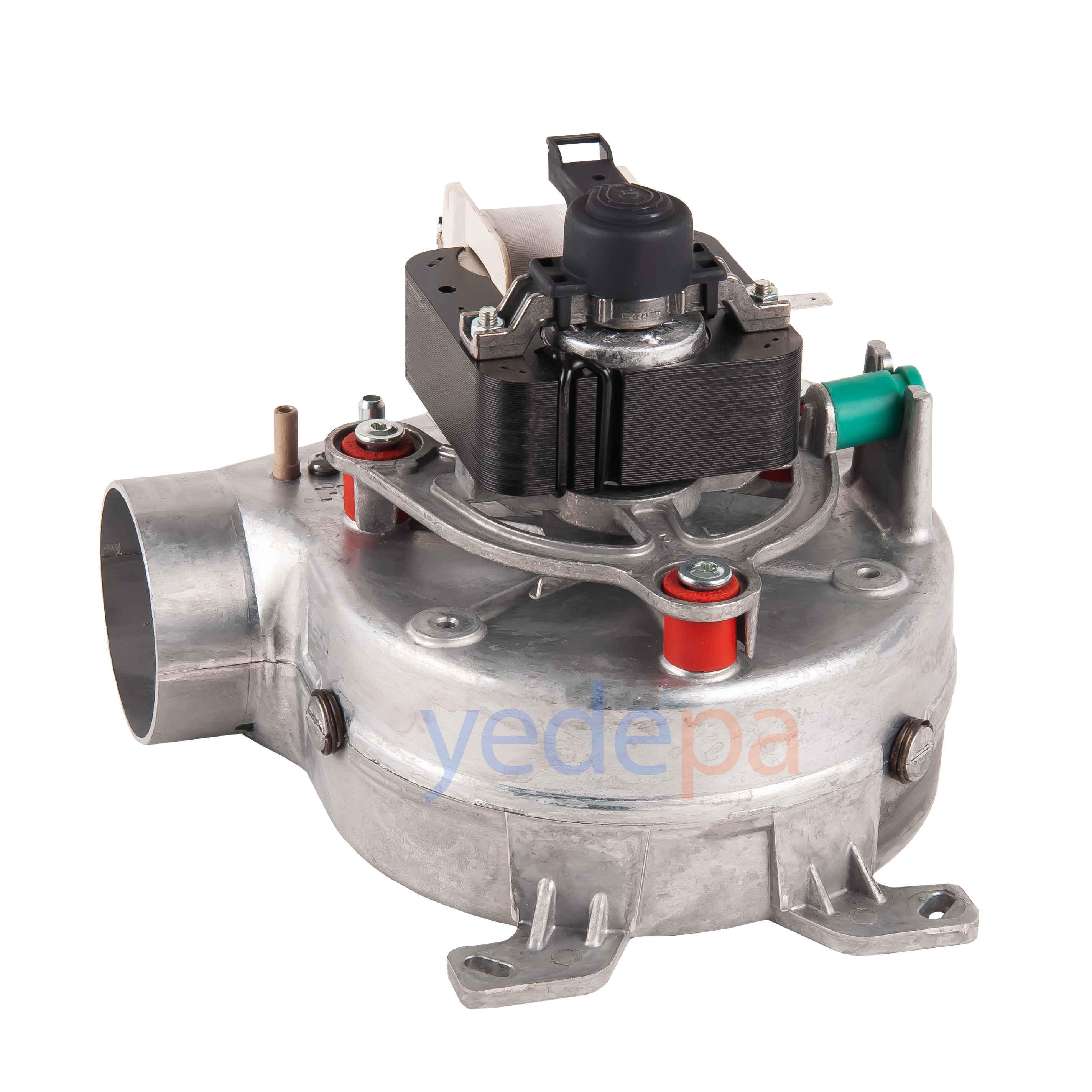

Fime VGR0114934 – Vaillant, Demirdöküm, Heatline, Vizo 24/28-თან თავსებადი

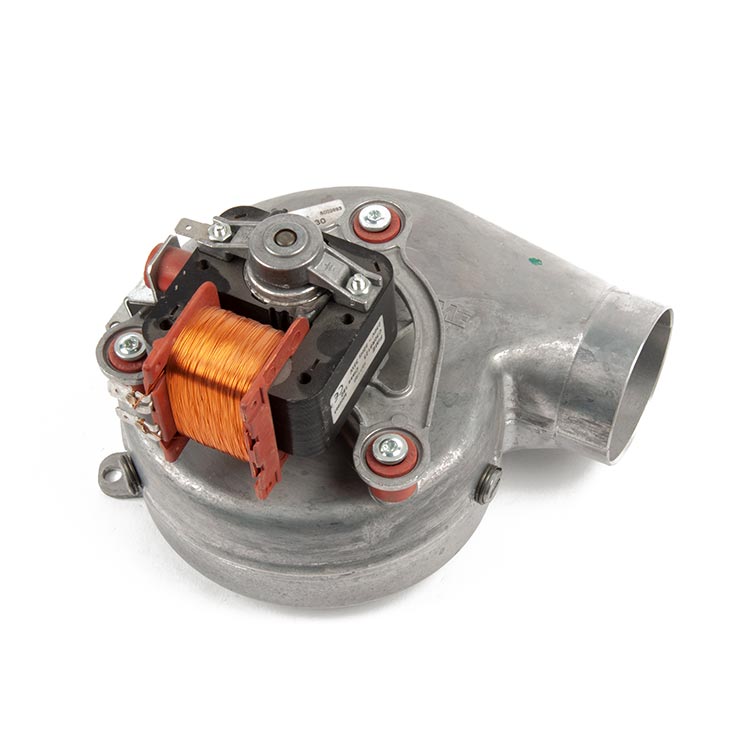

Ariston – Chaffoteaux 35W Fime ტურბინა
Fime VGR0112943 / VGR0004720 – Bosch, Junkers, Buderus-თან თავსებადი
Ferroli Domicompact F30 Fime ტურბინა
Bosch Junkers 3000W Fime ტურბინა

ყველა პროდუქტი იგზავნება ორიგინალ Sit და Fime შეფუთვაში; ყალბ ან ადგილობრივ ასლებს არ ვყიდით.

Sit და Fime მარკების შესახებ

Sit Group იტალიური კომპანიაა. ის კატიოლებისა და გაზზე მომუშავე მოწყობილობების კომპონენტების ერთ-ერთი ყველაზე ძველი მწარმოებელია მსოფლიოში. 1953 წლიდან მოქმედი კომპანია მრავალი დიდი მარკის OEM მომწოდებელია გაზის კლაპანების, ტურბინებისა და ელექტრონული მართვის პლატების მიმართულებით. თურქეთში Sit-ის პროდუქცია გამოიყენება Baymak-ის, Airfel-ის, Baxi-ს და სხვა მარკების ორიგინალ კომპლექტაციაში.

Fime ასევე იტალიური წარმოშობის მარკაა, რომელიც ტურბინების წარმოებაზეა სპეციალიზებული. Vaillant, Bosch, Junkers, Ariston, Ferroli, Demirdöküm და კატიოლების სხვა მრავალი დიდი მწარმოებელი ორიგინალ ნაწილად Fime-ის მიერ წარმოებულ ძრავებს იყენებს. Yedepa.com-ზე გაყიდული ყველა Fime პროდუქტი იტალიური წარმოშობისაა და სერიული ნომერი აქვს.

პროფესიონალური შერჩევის კრიტერიუმები

HVAC მასტერს ან ტექნიკურ სერვისს ტურბინის შერჩევისას შემდეგ ნაბიჯებს ვურჩევთ:

წაიკითხეთ ძველი ვენტილატორის ეტიკეტი: მასზე მითითებული მწარმოებლის კოდი (Sit ან Fime კოდი) შესაბამისობის ყველაზე სანდო კრიტერიუმია. მარკის ლოგო რომც წაშლილი იყოს, ძრავის კორპუსზე ამოტვიფრული კოდი მუდმივია.
გადაამოწმეთ ძაბვა და სიმძლავრე: 220V – 50Hz-ისგან განსხვავებული პროდუქტი თურქეთის ქსელისთვის შესაფერისი არ არის. სიმძლავრის სხვაობა 15%-ს არ უნდა აღემატებოდეს.
შეამოწმეთ დამაგრების ტიპი: 2 ფეხით ხრახნიანი, 3 ფეხით ფლანციანი ან სრიალა ტიპი კატიოლს უნდა შეესაბამებოდეს. ადაპტერის გამოყენება უსაფრთხოების რისკს ქმნის.
დააზუსტეთ კონდენსატორის მდებარეობა: ზოგ კატიოლში კონდენსატორი ვენტილატორზეა, ზოგში — ელექტრონულ პლატაზე. არასწორი არჩევანი ძრავის დაწვას იწვევს.
გადაამოწმეთ ბრუნვის მიმართულება: საათის ისრის (CW) ან საწინააღმდეგო (CCW) მიმართულება ეტიკეტზეა მითითებული. არასწორი მიმართულება საკვამლის წევას საპირისპიროდ აბრუნებს.

ტურბინის გაუმართაობის ნიშნები

შემდეგი ნიშნები, როგორც წესი, მიუთითებს, რომ ტურბინა შესაცვლელია:

კატიოლი ირთვება, მაგრამ რამდენიმე წამში შეცდომით ითიშება (F04, E04, A03 და სხვ.)
ვენტილატორის ძრავიდან ისმის ლითონის ზუზუნი, ხახუნის ან გუგუნის ხმა
კრილჩატკის ხელით დატრიალებისას პოდშიპნიკებში ლუფტი იგრძნობა
ჰაერის ნაკადის დატჩიკი (პრესოსტატი) რეგულარული ინტერვალით "ჩხაკუნის" ხმას გამოსცემს
კატიოლის სახურავის გახსნისას ვენტილატორის ძრავის კორპუსი ნორმაზე მეტად ცხელია
საკვამლე მილში ვიბრაცია ან არათანაბარი ჰაერის ნაკადი შეინიშნება

როდესაც ამ ნიშნებიდან ორი ან მეტი ერთდროულად ვლინდება, ყველაზე უსაფრთხო გამოსავალი ძრავის შეცვლაა. მხოლოდ კონდენსატორის შეცვლით პრობლემის მოგვარება ხშირად დროებით შედეგს იძლევა; შემდეგ ძრავა შეიძლება სრულად დაიწვას.

ექსპლუატაციისა და მოვლის რეკომენდაციები

კატიოლის ტურბინა საშუალოდ 8-12 წლის უპრობლემო მუშაობისთვისაა დაპროექტებული. ამ ვადის გასახანგრძლივებლად გირჩევთ მოვლის შემდეგ ნაბიჯებს:

კატიოლის წლიური სერვისისას ვენტილატორის ფრთები აუცილებლად რბილი ჯაგრისით უნდა გაიწმინდოს. ფრთებზე დაგროვილი ჭვარტლი დისბალანსს და პოდშიპნიკების ცვეთას იწვევს.
კონდენსატის დრენაჟი არ უნდა იყოს გაჭედილი; თუ კონდენსატის წყალი ვენტილატორის ძრავაში მოხვდება, მოკლე ჩართვა მოხდება.
საკვამლის გარე თავსახურზე არ უნდა იყოს ჩიტის ბუდე, ფოთლები ან გადასაფარებელი. უკუწნევა ძრავის გადატვირთვას იწვევს.
ელექტრული კონტაქტები არ უნდა იყოს დაჟანგული, ხოლო კაბელის სოკეტი ბოლომდე უნდა იყოს ჩასმული. მოშვებული კონტაქტი ძრავის გრაგნილს წვავს.
სათადარიგო ძრავის დაყენებამდე კატიოლი ელექტროქსელიდან გამორთეთ; მხოლოდ კატიოლის ღილაკით გამორთვა საკმარისი არ არის.

რას მიაქციოთ ყურადღება შეცვლისას

ტურბინის შეცვლა აუცილებლად ავტორიზებულმა HVAC მასტერმა უნდა შეასრულოს. თუ მომხმარებელი საკვამლე სისტემაში თავად ჩაერევა, გარანტია უქმდება. გარდა ამისა, ჩნდება უსაფრთხოების სერიოზული რისკები, მაგალითად ნახშირჟანგით მოწამვლა. პროფესიონალი მასტერისთვის შეცვლის ტიპური დრო 20-40 წუთია. სამუშაო შემდეგი თანმიმდევრობით სრულდება:

კატიოლი ელექტროქსელიდან ითიშება, გაზის ონკანი იკეტება.
იხსნება წინა სახურავი და ჰერმეტიზაციის პროკლადკა.
იხსნება ვენტილატორის ძრავის ელექტრო სოკეტი და პრესოსტატის შლანგი.
იხსნება ულიტის კორპუსის ხრახნები (ჩვეულებრივ 4 ცალი) და ვენტილატორი მთლიანად ამოიღება.
ახალი ძრავა იმავე მიმართულებით მონტაჟდება, სოკეტი თავის ადგილზე უერთდება.
პროკლადკა იცვლება (განსაკუთრებით კონდენსაციურ კატიოლებში ეს ძალიან მნიშვნელოვანია).
კატიოლი ჩაირთვება და ტარდება საკვამლის წევის ტესტი (ანალიზატორით).

ხშირად დასმული კითხვები (FAQ)

1. თუ ტურბინა დაიწვა, შემიძლია კატიოლი დროებით ვენტილატორის გარეშე ვამუშაო?
არა. ჰერმეტული კატიოლი ტურბინის გარეშე არასოდეს უნდა ამუშავდეს, რადგან ნახშირჟანგით მოწამვლის რისკი არსებობს. კატიოლი ისედაც უსაფრთხოების ბლოკირებით ითიშება.

2. რა განსხვავებაა Sit-სა და Fime-ს შორის?
ორივე იტალიური წარმოშობისაა და OEM მომწოდებელია. Sit ძირითადად Baymak/Airfel/Baxi ჯგუფის ორიგინალ კომპლექტაციაში გამოიყენება, Fime კი — Vaillant/Bosch/Ariston/Ferroli ჯგუფის ორიგინალ კომპლექტაციაში. ხარისხით ისინი ეკვივალენტურად ითვლება.

3. შემიძლია 65W-ის ნაცვლად 75W ტურბინა დავაყენო?
რეკომენდებული არ არის. თუ სიმძლავრის სხვაობა 15%-ს აღემატება, კატიოლის ჰაერის ნაკადის დატჩიკი სწორ სიგნალს ვერ იღებს და ელექტრონული პლატა შეცდომას აჩვენებს. საუკეთესოა, ძველი ეტიკეტის მონაცემებს მიჰყვეთ.

4. რა ვადაში მოხდება ტურბინის მიწოდება?
Yedepa.com-ის მარაგში არსებული პროდუქტები იმავე სამუშაო დღეს იგზავნება. თურქეთის მასშტაბით მიწოდების ვადა საკურიერო კომპანიის მარშრუტზეა დამოკიდებული.

5. როგორ შევამოწმო შეძენილი ძრავის ბრუნვის მიმართულება?
ძრავის კორპუსზე არსებული ისარი ბრუნვის მიმართულებას აჩვენებს. შეადარეთ ძველ ძრავას; შეუსაბამობის შემთხვევაში შეგიძლიათ გაცვლა მოითხოვოთ.

6. რა არის გარანტიის ვადა?
Yedepa.com-ზე გაყიდულ ყველა Sit და Fime ტურბინას მწარმოებლის გარანტია აქვს. გარანტიის პირობები დეტალურად არის აღწერილი პროდუქტის გვერდზე.

დასკვნა: Yedepa.com-ის უპირატესობები

სწორი ტურბინის შერჩევა კატიოლის უსაფრთხო და ხანგრძლივი მუშაობის ყველაზე კრიტიკული ფაქტორია. Yedepa.com თურქეთის HVAC მასტერებს, ავტორიზებულ სერვისებსა და ტექნიკური მომსახურების კომპანიებს შემდეგ უპირატესობებს სთავაზობს:

ორიგინალი Sit და Fime პროდუქცია – იტალიური წარმოშობის, სერიული ნომრით, შეფუთვაში.
თავსებადობის ფართო მონაცემთა ბაზა – პროდუქტის გვერდზე მკაფიოდაა ჩამოთვლილი, რომელი მოდელი რომელ კატიოლს ერგება.
მასტერებსა და სერვისებზე ორიენტირებული ფასები – B2B შესყიდვებზე მოქმედებს სპეციალური საფეხურებრივი ფასდაკლება.
ტექნიკური მხარდაჭერა – ჩვენი სპეციალისტები სწორი პროდუქტის შერჩევაში ტელეფონით დაგეხმარებიან.
უსაფრთხო გადახდა და სწრაფი მიწოდება – ერთნაირი სტანდარტის მომსახურება თურქეთის ნებისმიერ წერტილში.

თუ კატიოლის ტურბინა დაგჭირდებათ, ეწვიეთ Yedepa.com-ის ტურბინების კატეგორიას. პროდუქტის გვერდზე არსებულ თავსებადობის სიაში გადაამოწმეთ თქვენი კატიოლის მარკა და უსაფრთხოდ შეიძინეთ. სწორი ნაწილი, სწორი სერვისი და სწორი მომწოდებელი: Yedepa.
