კატიოლის ანთების ელექტროდი და ტრანსფორმატორი

? ფასის შენიშვნა: ამ გვერდზე მითითებული ფასები USD-ზე დაფუძნებული საორიენტაციო მნიშვნელობებია. მიმდინარე TL ეკვივალენტისა და მარაგის სტატუსისთვის გირჩევთ, ეწვიოთ პროდუქტის გვერდს. Yedepa.com-ზე ფასები დღიური კურსით გამოითვლება.

რა არის კატიოლის ანთების სისტემა?

კატიოლის ანთების სისტემა არის ელექტრული ამძრავი მექანიზმი, რომელიც კონდენსაციური და კონვენციური კატიოლების გულში მდებარეობს. ეს სისტემა, რომელიც უზრუნველყოფს გაზის კლაპნიდან მოსული ბუნებრივი აირის ან LPG-ის ნარევის კონტროლირებად წვას გორელკაში, სამი ძირითადი კომპონენტისგან შედგება: ანთების ელექტროდი, იონიზაციის ელექტროდი და ანთების ტრანსფორმატორი. როდესაც მოწყობილობა სითბოს მოთხოვნას იღებს, ანთების ტრანსფორმატორი მაღალ ძაბვას გამოიმუშავებს, ელექტროდის ბოლოებს შორის ნაპერწკალი წარმოიქმნება და გაზი აალდება. ამის შემდეგ იონიზაციის ელექტროდი მუდმივად აკონტროლებს ალის არსებობას; თუ ალი ჩაქრება, ის წამებში კეტავს გაზის კლაპანს. ამ ორმაგი დაცვის სტრუქტურის წყალობით თანამედროვე კატიოლები ეფექტურად და უსაფრთხოდ მუშაობს.

Yedepa.com-ზე ანთების კომპონენტებს, რომლებიც HVAC მასტერებისა და სერვისის ტექნიკოსების მიერ ყველაზე ხშირად მოთხოვნილ ნაწილთა ჯგუფს მიეკუთვნება, მარკისგან დამოუკიდებელი და ორიგინალის ეკვივალენტი ვარიანტებით ვინახავთ მარაგში. ამ გზამკვლევში დეტალურად განვიხილავთ ანთების ელექტროდსა და ტრანსფორმატორს შორის განსხვავებებს, მარკების მიხედვით თავსებადობას და სწორი ნაწილის შერჩევისას გასათვალისწინებელ კრიტერიუმებს.

\\ \\

ანთების სისტემის მუშაობის პრინციპი და ტექნიკური დეტალები

კატიოლის ჩართვისას ელექტრონული პლატა ანთების ტრანსფორმატორს დაბალი ძაბვის სიგნალს უგზავნის. ტრანსფორმატორის პირველად გრაგნილზე მისული ეს 230V AC სიგნალი მეორად გრაგნილში 15.000-დან 25.000 ვოლტამდე ძაბვამდე იზრდება. მაღალი ძაბვა ანთების ელექტროდის ბოლოზე არსებული კერამიკული იზოლატორის გასწვრივ გადაადგილდება და წარმოქმნის რკალს, რომელიც მოპირდაპირე კორპუსის (დამიწების) წერტილზე გადახტება. ამ ნაპერწკლის ტემპერატურა 3.000 °C-ს აღემატება და გაზ-ჰაერის ნარევს მყისიერად აანთებს.

იონიზაციის ელექტროდი კი სხვა პრინციპით მუშაობს. ვინაიდან ალს გამტარი პლაზმის თვისება აქვს, ელექტროდის ბოლოდან კორპუსისკენ ძალიან მცირე, მიკროამპერული დენი გადის. ელექტრონული პლატა ზომავს ამ დენს (როგორც წესი, 1-6 µA დიაპაზონში) და ადასტურებს, რომ ალი ინარჩუნებს წვას. როდესაც დენი ზღვრულ მნიშვნელობაზე დაბლა ეცემა, სისტემა „ალის დაკარგვის“ შეცდომას იძლევა, კეტავს გაზის კლაპანს და ბლოკავს კატიოლს. ამიტომ ელექტროდის ბოლოზე დაგროვილი ჭვარტლი, დაჟანგვა ან კერამიკის ბზარი კატიოლებში ხშირად შემხვედრი E01, E02 ან F28 შეცდომის კოდების უპირველესი მიზეზია.

\\ \\

ანთების ელექტროდისა და ტრანსფორმატორის ტიპები

ბაზარზე ყველაზე გავრცელებული ანთების კომპონენტების სამი ძირითადი ტიპია:

ერთმაგი (Mono) ელექტროდი: ანთებისა და იონიზაციის ფუნქციას ერთი ბოლოთი ასრულებს. ხშირად გამოიყენება Vaillant TurboTEC და AtmoTEC ProPlus სერიებში.
ორმაგი (Dual) ელექტროდების ნაკრები: ერთი ბოლო ანთებას ასრულებს, მეორე — იონიზაციას. სტანდარტულია Buderus GB112, GB022 და U122 მოდელებში.
სამმაგი ელექტროდის ბლოკი: შედგება ორი ანთების + ერთი იონიზაციის ბოლოსგან; უპირატესობა ენიჭება უფრო მაღალი სიმძლავრის კონდენსაციურ სისტემებში.
კომპაქტური ანთების ტრანსფორმატორი: როგორც წესი, მაგრდება DIN რეიკაზე ან ხრახნით გორელკის კორპუსზე; Honeywell-ისა და Cofi-ს წარმოების მოდელები ინდუსტრიის სტანდარტია.

ანთების ტრანსფორმატორები კლასიფიცირდება ასევე გამომავალი ძაბვის (15 kV, 20 kV, 25 kV), სიხშირის (50/60 Hz) და მუშაობის რეჟიმის (intermittent / continuous) მიხედვით. ძაბვის არასწორი კლასის შერჩევისას ტრანსფორმატორის გრაგნილი რამდენიმე თვეში ზიანდება და კატიოლი კვლავ ანთების შეცდომას იძლევა.

\\ \\

მარკების მიხედვით თავსებადობა: Bosch, Ariston, Honeywell, I.T.M და OEM

Yedepa.com-ის კატალოგში ანთების ნაწილები ხუთ ძირითად მარკის კატეგორიაშია წარმოდგენილი. თითოეულს განსხვავებული ძლიერი სეგმენტი აქვს:

Bosch: Buderus და Bosch მარკის კატიოლების ორიგინალი მწარმოებელია. Buderus GB112, GB022 და U122 სერიებში გამოყენებული 7736700560 კოდის ანთებისა და იონიზაციის ელექტროდების ნაკრები Bosch-ის ქარხნული ორიგინალი პროდუქტია და გრძელი კერამიკული კორპუსის წყალობით მაღალ ტემპერატურაზე არ დეფორმირდება.
Ariston: იტალიური წარმოშობის Ariston საკუთარი Clas Evo, Clas HE, Egis და Genus სერიებისთვის სპეციალური ფორმის ელექტროდებსა და ტრანსფორმატორებს აწარმოებს. BW13026-01 კოდის Ariston Clas Evo HP ანთების ტრანსფორმატორი იმ მასტერების პირველი არჩევანია, რომლებიც ორიგინალი ზაპჩასტისგან საიმედოობას ელიან.
Honeywell: სამრეწველო გორელკებისა და კატიოლების ავტომატიკაში მსოფლიო სტანდარტად აღიარებული Honeywell ქარხნული ტრანსფორმატორის სახით გამოიყენება Baymak Main, Eco, Luna და Alarko კატიოლებში. გამოირჩევა გრაგნილის ხარისხით და თერმული მდგრადობით.
I.T.M: ევროპულ ბაზარზე გავრცელებული ანალოგის მარკაა. Viessmann Vitodens 100 სერიისთვის წარმოებული მისი იონიზაციის სანთელი, მიუხედავად იმისა, რომ ორიგინალთან შედარებით 30-40%-ით უფრო ეკონომიურია, იმავე კერამიკის ხარისხს გვთავაზობს.
OEM: აბრევიატურა „Original Equipment Manufacturer“ აღნიშნავს ეკვივალენტ ნაწილებს, რომლებიც ქარხნული ხარისხით იწარმოება, თუმცა სხვა მარკით იყიდება. Yedepa.com-ზე ხელმისაწვდომია OEM ელექტროდები Vaillant-ის, Demirdöküm Nitromix-ისა და Hotpoint-ისთვის.

\\ \\

რომელი მოდელი ავირჩიოთ? შერჩევის გზამკვლევი

ანთების სწორი ნაწილის შერჩევა სამ ეტაპად ხდება:

დაადგინეთ კატიოლის მარკა და მოდელი: მოწყობილობის წინა სახურავზე ან შიდა ფირფიტაზე მითითებული მოდელის კოდი ნაწილის შერჩევის ძირითადი კრიტერიუმია. მაგალითად, თუ წერია „Vaillant TurboTEC Plus“, შეიძლება OEM თავსებადი ელექტროდის არჩევა.
შეამოწმეთ ორიგინალი ნაწილის კოდი: თუ ძველ ელექტროდზე ან ტრანსფორმატორზე წაუშლელი კოდია (მაგ. 65104549, BW13026-01, 7736700560), ამ კოდით ძებნით 100%-ით თავსებად ნაწილს იპოვით.
დააბალანსეთ ბიუჯეტი და გარანტია: ორიგინალი Ariston ან Bosch ნაწილი ორ წელზე მეტ მომსახურების ვადას უზრუნველყოფს, ხოლო OEM ანალოგი იმავე ფუნქციას 40%-ით უფრო ეკონომიურ ფასად ასრულებს. დაზღვეულ კომერციულ სერვისებში რეკომენდებულია ორიგინალი, ბიუჯეტზე ორიენტირებულ შეკეთებებში — OEM.

\\ \\

Yedepa.com-ზე ხელმისაწვდომი ანთების პროდუქტები

Yedepa.com კატიოლის ანთების ჯგუფში მარაგს ინახავს თურქეთში ყველაზე ხშირად მომსახურებული კატიოლის ყველა მარკისთვის. ქვემოთ მოცემულია ჩვენი გამორჩეული პროდუქტები:

Buderus GB112, GB022, U122 ანთებისა და იონიზაციის ელექტროდების ნაკრები (7736700560) — Bosch ორიგინალი, მაღალი სეგმენტის კონდენსაციური კატიოლებისთვის.
Viessmann Vitodens 100 კატიოლის იონიზაციის სანთელი, ანთების ელექტროდი — I.T.M წარმოება, Vitodens სერიისთვის, კერამიკის მაღალი მდგრადობით.
Vaillant კატიოლის ანთების ელექტროდი — TurboTEC და AtmoTEC ProPlus თავსებადი OEM ეკვივალენტი.
Ariston Clas Evo HP კატიოლის ანთების ტრანსფორმატორი (BW13026-01) — ორიგინალი Ariston ზაპჩასტი.

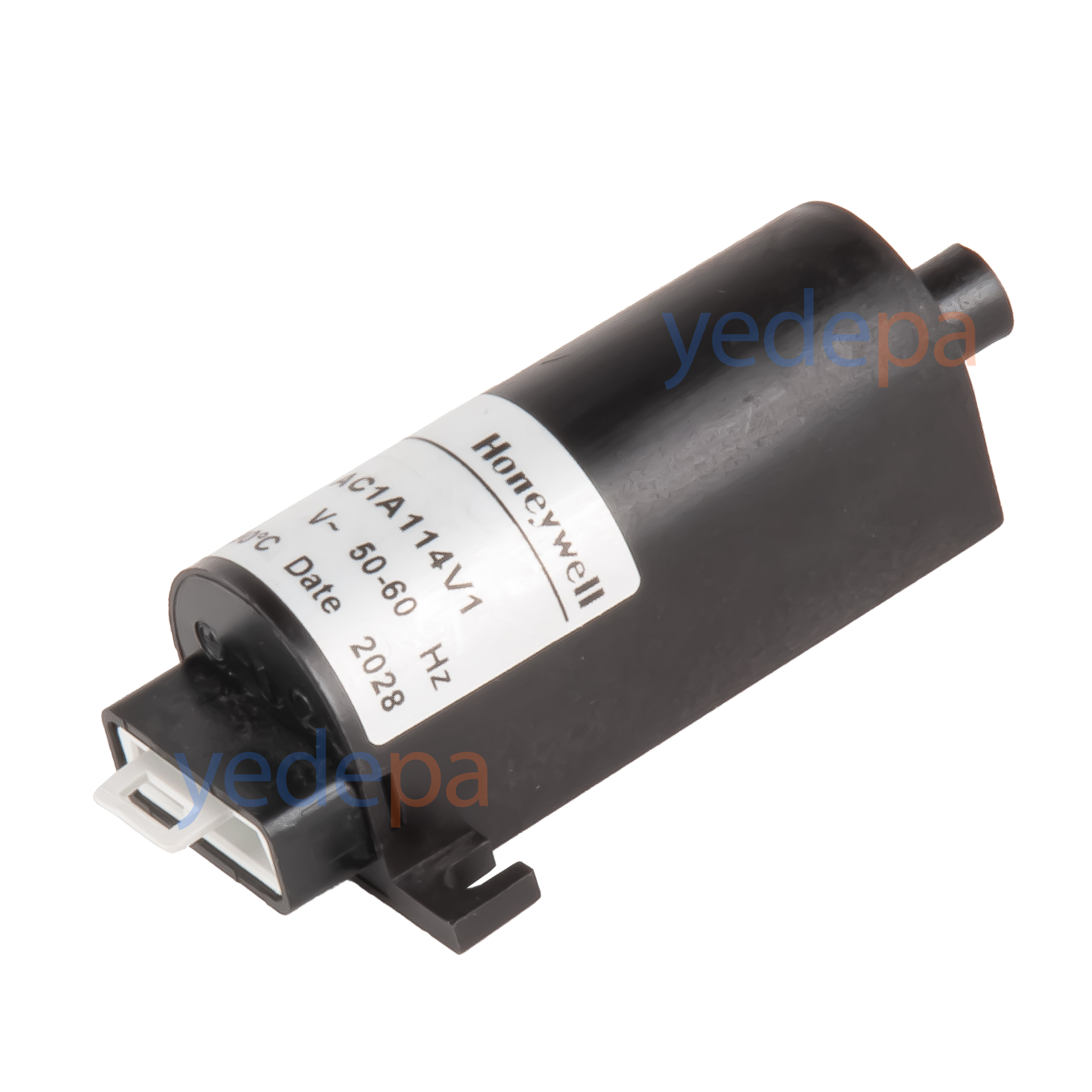

Baymak Main / Eco / Luna კატიოლის ანთების ტრანსფორმატორი — Honeywell-ის გარანტიით.

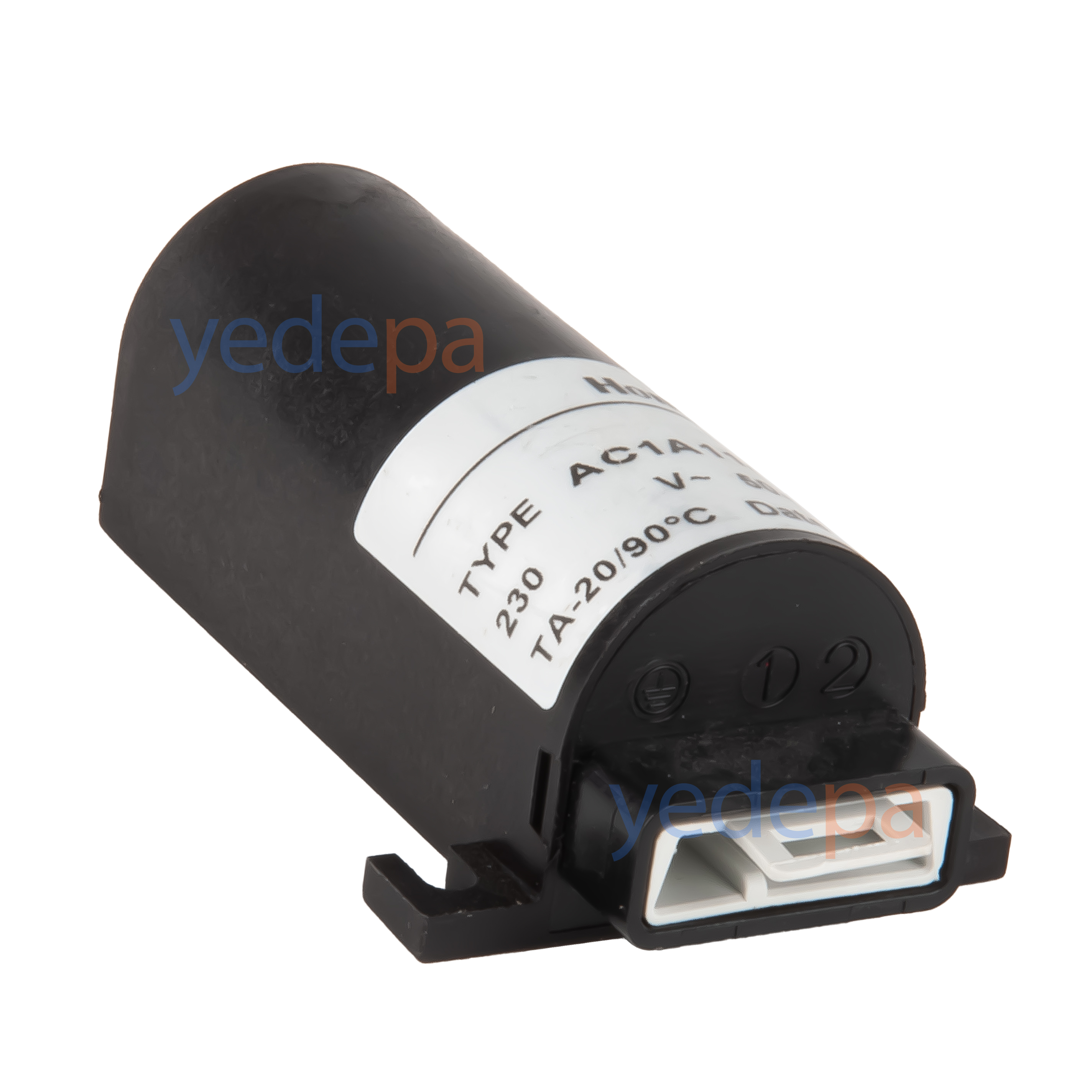

Alarko კატიოლის ანთების ტრანსფორმატორი — Honeywell-ის ანალოგი, ხანგრძლივი მომსახურების გრაგნილით.
Ariston კატიოლის იონიზაციის ანთების ელექტროდი (ორიგინალი) — Genus და Egis სერიებისთვის.

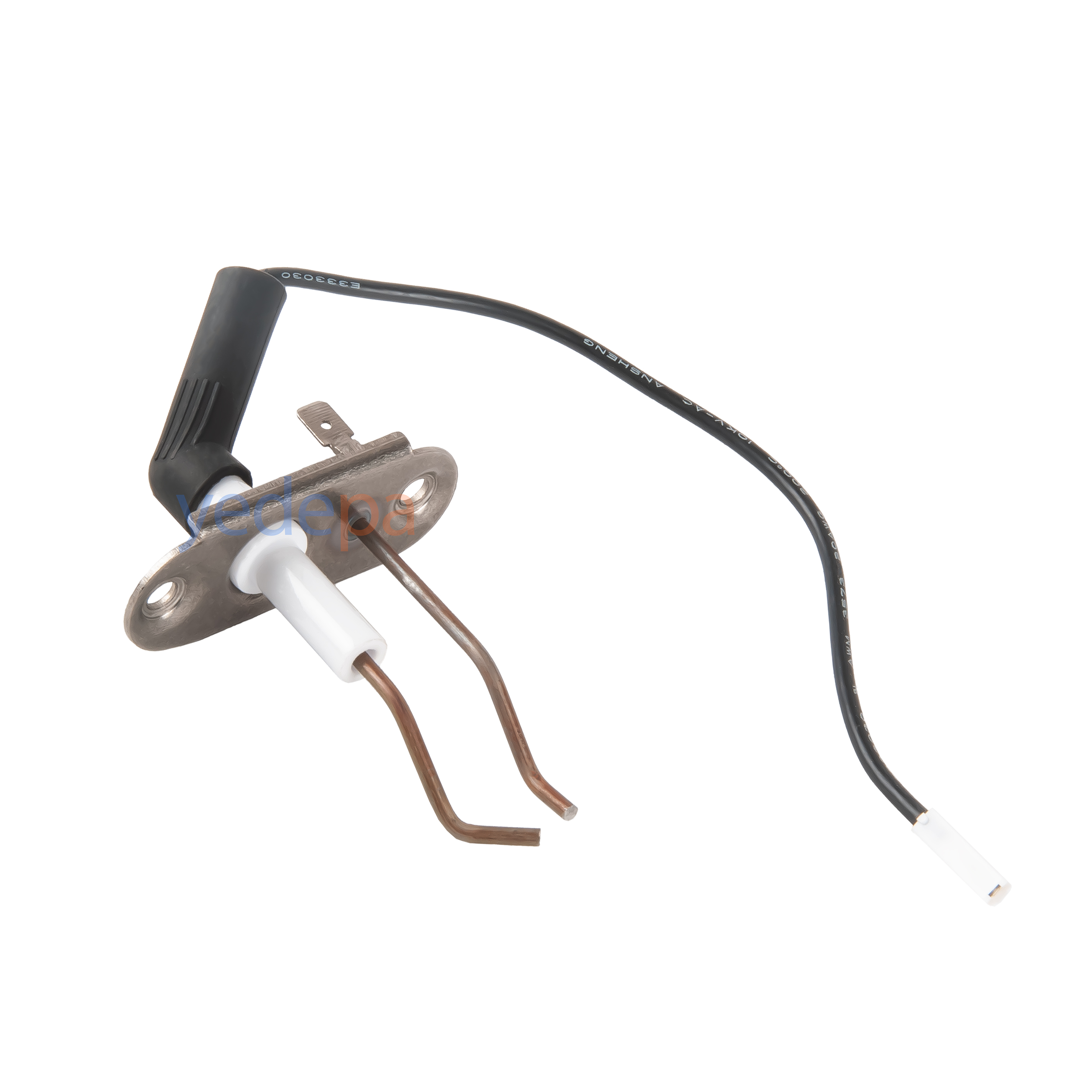

Demirdöküm Nitromix და Vaillant თავსებადი OEM იონიზაციის ელექტროდი — ორბოლოიანი ბლოკის კონსტრუქციით.
Hotpoint და Ariston Egis თავსებადი ელექტროდი (65104549) — მარაგშია ძველი ტიპის მოწყობილობებისთვის.
Vaillant კონდენსაციური კატიოლის თავსებადი OEM ელექტროდი — ხშირად გამოიყენება EcoTEC სერიაში.

\\ \\

პროფესიონალური შერჩევის კრიტერიუმები

ანთების ნაწილის შერჩევისას HVAC მასტერმა ყურადღება მხოლოდ ფასს კი არა, შემდეგ ტექნიკურ კრიტერიუმებსაც უნდა მიაქციოს:

კერამიკული იზოლატორის ხარისხი: ნაწილები, რომლებშიც ალუმინის ოქსიდის კერამიკის (Al2O3) წილი 95% და მეტია, 1.000 °C-ზე მაღალ ტემპერატურაზეც კი არ სკდება. დაბალი ხარისხის ფაიფურის ელექტროდებს 6 თვეში მიკრობზარები უჩნდება.
ელექტროდის ბოლოს მასალა: მაღალი ნიკელ-ქრომის შენადნობის (Inconel ან Kanthal) ბოლოები დაჟანგვისადმი მდგრადია. სტანდარტული უჟანგავი ფოლადის ბოლოები უფრო სწრაფად ცვდება.
პროკლადკა და ჰერმეტულობა: ტრანსფორმატორის მიერთების წერტილში სილიკონის პროკლადკა უნდა იყოს ცეცხლგამძლე და სერტიფიცირებული 200 °C-ზე მაღალი ტემპერატურისთვის.
ელექტრული მიერთების ტიპი: ფასტონის, სოკეტური ან ხრახნიანი მიერთების ტიპის ორიგინალთან სრული დამთხვევა მონტაჟისას კაბელის დამატებით რჩილვას გამორიცხავს.
ძაბვის ეტიკეტი: აუცილებლად შეამოწმეთ ტრანსფორმატორზე წარწერა „Sec. 15 kV“ ან „20 kV“. არასწორმა ძაბვამ შეიძლება კატიოლი დაწვას.

\\ \\

გამოყენებისა და მოვლის რეკომენდაციები

ანთების ელექტროდისა და ტრანსფორმატორის მომსახურების ვადის გასახანგრძლივებლად წლიური მომსახურებისას აუცილებლად შეასრულეთ შემდეგი ნაბიჯები:

გამორთეთ კატიოლის ელექტრო ავტომატი და გადაკეტეთ გაზის ონკანი. დაელოდეთ სისტემის გაციებას მინიმუმ 5 წუთი.
გახსენით გორელკის სახურავი და მოხსენით ელექტროდები; თუ კერამიკულ კორპუსზე ბზარი, გაშავება ან თეთრი მარილისებრი ნადები შეინიშნება, ნაწილი აუცილებლად უნდა შეიცვალოს.
ელექტროდის ბოლოებზე არსებული ჭვარტლი გაწმინდეთ წვრილი ზუმფარით (P400); დარწმუნდით, რომ ბოლოებს შორის მანძილი შეესაბამება მწარმოებლის კატალოგის მნიშვნელობას (როგორც წესი, 3-4 mm).
თუ ტრანსფორმატორის კორპუსზე შეშუპება, დამწვრის სუნი ან გაჟონვა შეინიშნება, გაზომეთ წინაღობა. თუ მეორადი გრაგნილის წინაღობა 5-15 kΩ დიაპაზონს გარეთაა, ტრანსფორმატორი უნდა შეიცვალოს.
ახალი ელექტროდის მონტაჟისას მოერიდეთ კერამიკასთან შიშველი ხელით შეხებას; კანის ცხიმი მაღალ ძაბვაზე ზედაპირულ გაჟონვას იწვევს.

სწორი მოვლით ანთების ნაკრები 5-დან 8 წლამდე უპრობლემოდ მუშაობს. Yedepa.com-ის ტექნიკური მხარდაჭერის ხაზი ჩვენს მასტერებს მონტაჟამდე ნაწილის თავსებადობის შემოწმებას უფასოდ სთავაზობს.

\\ \\

ფასებისა და მარკების შედარების ცხრილი

\\ \\ \\ \\ \\ \\ \\ \\ \\ \\ \\ \\ \\ \\

პროდუქტი	მარკა	თავსებადობა	ფასის დიაპაზონი
Buderus GB112/GB022/U122 ელექტროდების ნაკრები (7736700560)	Bosch	კონდენსაციური, მაღალი სეგმენტი	142 USD
Viessmann Vitodens 100 იონიზაციის სანთელი	I.T.M	Vitodens 100 სერია	15 USD
Vaillant TurboTEC / AtmoTEC ProPlus ელექტროდი	OEM	Vaillant-ის ფართო სერია	15 USD
Ariston Clas Evo HP ტრანსფორმატორი (BW13026-01)	Ariston	Clas Evo HP	14 USD
Baymak Main/Eco/Luna ტრანსფორმატორი	Honeywell	Baymak სერია	13 USD
Alarko კატიოლის ანთების ტრანსფორმატორი	Honeywell	Alarko კატიოლები	13 USD
Ariston იონიზაციის ელექტროდი (ორიგინალი)	Ariston	Genus / Egis	12 USD

\\ \\

ხშირად დასმული კითხვები (FAQ)

ანთების ელექტროდი და იონიზაციის ელექტროდი ერთი და იგივე ნაწილია?
\\ ზოგიერთ მოდელში ერთი ბოლო ორივე ფუნქციას ასრულებს (mono ელექტროდი). თუმცა Buderus-ის, Bosch-ისა და Vaillant-ის კონდენსაციურ სერიებში ანთება და იონიზაცია ცალკე ბოლოებზეა. Yedepa.com-ის პროდუქტის აღწერაში ეს ინფორმაცია ყოველთვის მითითებულია.

არის თუ არა OEM ელექტროდი ორიგინალის მსგავსად უსაფრთხო?
\\ სერტიფიცირებული OEM მწარმოებლების ნაწილები იმავე ყალიბით და კერამიკის იმავე შემადგენლობით იწარმოება. ერთადერთი განსხვავება მარკის ლოგოა. Yedepa.com-ის კატალოგში არსებული OEM ნაწილები TÜV ან CE სერტიფიცირებულია.

ჩემი კატიოლი ალის შეცდომას იძლევა, ნამდვილად ელექტროდია დამნაშავე?
\\ არა. ალის შეცდომა შეიძლება გამოწვეული იყოს გაზის კლაპნით, წნევის დატჩიკით, საკვამურის თერმოსტატით ან ელექტრონული პლატით. თუმცა სტატისტიკურად შემთხვევების 70%-ში დამნაშავე ჭუჭყიანი ან დაბზარული ელექტროდია. ჯერ ელექტროდის გაწმენდა ან შეცვლა უნდა სცადოთ.

როგორ გავიგო, რომ ანთების ტრანსფორმატორი დაიწვა?
\\ ტესტერით იზომება მეორადი გრაგნილის წინაღობა. თუ ხედავთ გაწყვეტილ წრედს (∞ Ω) ან ძალიან დაბალ წინაღობას (< 1 kΩ), ტრანსფორმატორი გაუმართავია. ამასთან, დამწვარი პლასტმასის სუნი ცალსახა ნიშანია.

რა მოხდება, თუ Yedepa.com-ზე შეძენილი ნაწილი არ მოერგება?
\\ Yedepa.com კატიოლის ანთების პროდუქტებზე თავსებადობის გარანტიას გთავაზობთ. თუ მოდელის სწორი ინფორმაციის მიწოდების მიუხედავად ნაწილი არ მოერგება, დაბრუნებისა და გაცვლის პროცესი სწრაფად ხორციელდება.

\\ \\

დასკვნა და Yedepa-ს უპირატესობები

კატიოლის ანთების სისტემა ზაპჩასტების კრიტიკული ჯგუფია, რომელიც პირდაპირ მოქმედებს მოწყობილობის როგორც მწარმოებლურობაზე, ისე უსაფრთხოებაზე. სწორი ნაწილის შერჩევა არა მხოლოდ აგვარებს გაუმართაობას, არამედ ამცირებს განმეორებით სერვისულ გამოძახებებს და ზრდის მასტერის სანდოობას. ფართო სპექტრთან მუშაობა — Bosch-ის Buderus სერიის გრძელი კერამიკული ელექტროდებიდან Honeywell-ის მიერ Baymak-ისა და Alarko-სთვის წარმოებულ ინდუსტრიის სტანდარტის ტრანსფორმატორებამდე, Ariston-ის ორიგინალი Clas Evo HP ნაწილებიდან I.T.M-ის მიერ Viessmann-ისთვის შეთავაზებულ ეკონომიურ ანალოგებამდე — მასტერს მოქნილობას აძლევს.

Yedepa.com HVAC მასტერებს სთავაზობს შემდეგ უპირატესობებს: რეალური მარაგის ინფორმაცია (ფიქტიური მარაგის გარეშე), იმავე დღეს მიწოდების სამსახურისთვის გადაცემის პრიორიტეტი, პროდუქტების ტექნიკური თავსებადობის შემოწმება, ორიგინალი და OEM ვარიანტების გვერდიგვერდ წარმოდგენა და სერვისის მასტერებისთვის სპეციალური B2B ფასები. ჩვენი კატიოლის ზაპჩასტების კატეგორიის ანთების განყოფილებაში იპოვით ყველა კომპონენტს, რომელიც როგორც საბოლოო მომხმარებელს, ისე პროფესიონალ ტექნიკოსს სჭირდება. Yedepa.com, სადაც სწორი ნაწილი, სწრაფი მიწოდება და ექსპერტული მხარდაჭერა ერთადაა, როგორც თურქეთის წამყვანი HVAC + საყოფაცხოვრებო ტექნიკის + კონდიციონერების ზაპჩასტების ელექტრონული კომერციის პლატფორმა, ჩვენი მასტერების გვერდითაა.
