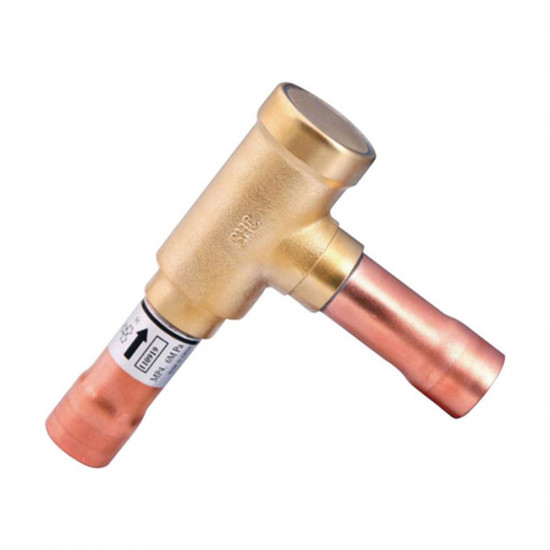

Sanhua YCVS5H03 ობრატნი კლაპანი (ცალმხრივი სარქველი) – 5/8" ODF სარჩილავი, Kv 4,00, 49 bar

Sanhua YCVS5H03 სამაცივრო ხაზში ნაკადს მხოლოდ ერთი მიმართულებით ატარებს. ეს არის დგუშიანი ტიპის ობრატნი კლაპანი (ცალმხრივი სარქველი). აქვს 5/8" (16 mm) ODF სარჩილავი მიერთება და Kv 4,00 m³/h გამტარუნარიანობა.

უკუნაკადის ჩამკეტი დგუშიანი ობრატნი კლაპანი — გაჩერებისას ხელს უშლის ფრეონის მიგრაციას

კომპრესორის გაჩერებისას დაჭირხნის მხარეს არსებული მაღალი წნევის აირი უკან დაბრუნებას ცდილობს. ეს უკუნაკადი შეიძლება კომპრესორის უკუღმა დატრიალებას გამოიწვიოს. ის ასევე იწვევს ფრეონის კარტერში მიგრაციას, რაც გაშვებისას ჰიდრავლიკურ დარტყმას ნიშნავს. ობრატნი კლაპანი ამ გზას კეტავს.

პარალელური კომპრესორების სისტემებში ის ხელს უშლის მომუშავე კომპრესორის აირის გადასვლას გაჩერებული კომპრესორის დაჭირხნის ხაზში. თბურ ტუმბოებსა და მრავალისპარიტელიან კონტურებშიც ნაკადის მიმართულებას აფიქსირებს.

დგუშიანი ტიპის კონსტრუქციაში ზამბარიანი დგუში უკუწნევისას თავის ბუდეში ჯდება. გასახსნელად საჭირო წნევათა სხვაობა მხოლოდ 5 kPa (0,05 bar) არის. ამიტომ ნორმალური ნაკადისას მნიშვნელოვან დანაკარგს არ ქმნის.

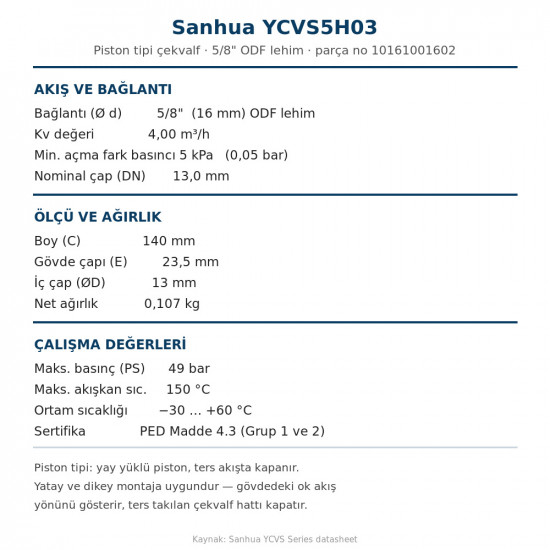

ტექნიკური მახასიათებლები (Sanhua YCVS ოფიციალური Datasheet)

• მოდელი: Sanhua YCVS5H03 | ნაწილის ნომერი: 10161001602
• მიერთება: 5/8" (16 mm) ODF სარჩილავი, ორივე ბოლო ერთი ზომის
• Kv მნიშვნელობა: 4,00 m³/h
• მინ. გახსნის წნევათა სხვაობა (OPD): 5 kPa (0,05 bar)
• ნომინალური დიამეტრი (DN): 13,0 mm
• ზომები: სიგრძე 140 mm · კორპუსის დიამეტრი 23,5 mm · შიდა დიამეტრი 13 mm
• წმინდა წონა: 0,107 kg
• მაქს. წნევა (PS): 49 bar | მაცივარაგენტის მაქს. ტემპერატურა (TS): 150 °C
• გარემოს ტემპერატურა: −30 … +60 °C
• სერტიფიკატი: PED მუხლი 4.3 — სითხეთა ჯგუფი 1 და 2

• ⚠️ ნაკადის მიმართულება სავალდებულოა: კორპუსზე არსებული ისარი ნაკადის მიმართულებას აჩვენებს. უკუღმა დაყენებული ობრატნი კლაპანი ხაზს მთლიანად კეტავს. ექსპლუატაციაში გაშვებამდე აუცილებლად გადაამოწმეთ მიმართულება.
• სამონტაჟო პოზიცია: შესაძლებელია ჰორიზონტალური და ვერტიკალური მონტაჟი. ვერტიკალური მონტაჟისას ნაკადი ზემოთ უნდა იყოს მიმართული.
• 🔧 რჩილვის გაფრთხილება: რჩილვისას კორპუსი სველი ქსოვილით შეახვიეთ. ჭარბი სითბო აზიანებს დგუშის ზამბარას და ჰერმეტიზაციის ზედაპირს.
• სხვა ზომები: 3/8" → YCVS3H01 · 1/2" → YCVS4H01 · 3/4" → YCVS17-66GSHC-1 · 7/8" → YCVS20-77GSHC-1 (ხელმისაწვდომია ჩვენს კატალოგში)
